Описание

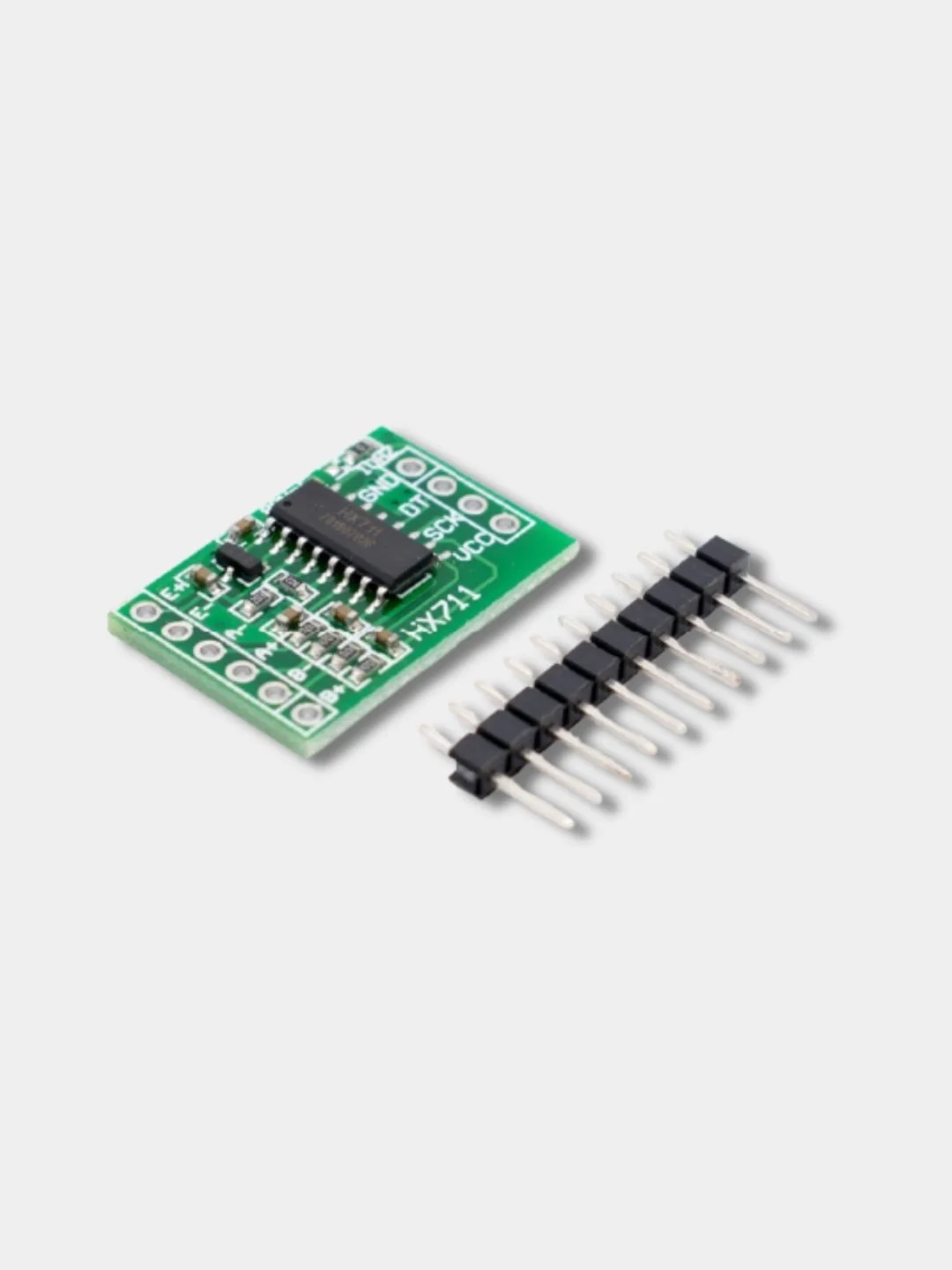

Микросхема HX711 производится кампанией «Avia Semiconductors» и представляет собой аналого-цифровой преобразователь (АЦП) с частотой дискретизации 24 бита и встроенным операционным усилителем. Мультиплексор позволяет выбрать один из двух доступных входных каналов. Канал А имеет программируемый выбор усиления, который может быть 64 или 128. Канал B работает с заданным коэффициентом усиления 32.
Встроенный стабилизатор напряжения встроен в микросхему HX711, что позволяет работать без внешнего стабилизатора. Так же, на вход синхронизации может подаваться любой импульсный сигнал от внешнего источника, однако АЦП позволяет работать от встроенного генератора.
Технические характеристики:
► АЦП собран на микросхеме: HX711;
► Разрядность АЦП: 24-бит;
► Коэффициент усиления канала A: 64 или 128;
► Коэффициент усиления канала B: 32;
► Скорость измерений: 10 измерений в секунду (Гц) или 80 измерений в секунду (Гц);
► Напряжение питания: 2.6 – 5.5 В;
► Потребляемый ток: <10 мА;
► Дифференциальное входное напряжение: ±40мВ;
► Размеры: 38 х 21 х 10 мм;
► Вес: 3 г.
Назначение контактов, разъема JP1:
► E+, E- — источник питания;
► A-, A+ — дифференциальный вход канала A;
► B-, B+ — дифференциальный вход канала B.
Назначение контактов, разъема JP2:
► VCC, GND — источник питания;
► DT, SCK — информационные шины.
