Описание

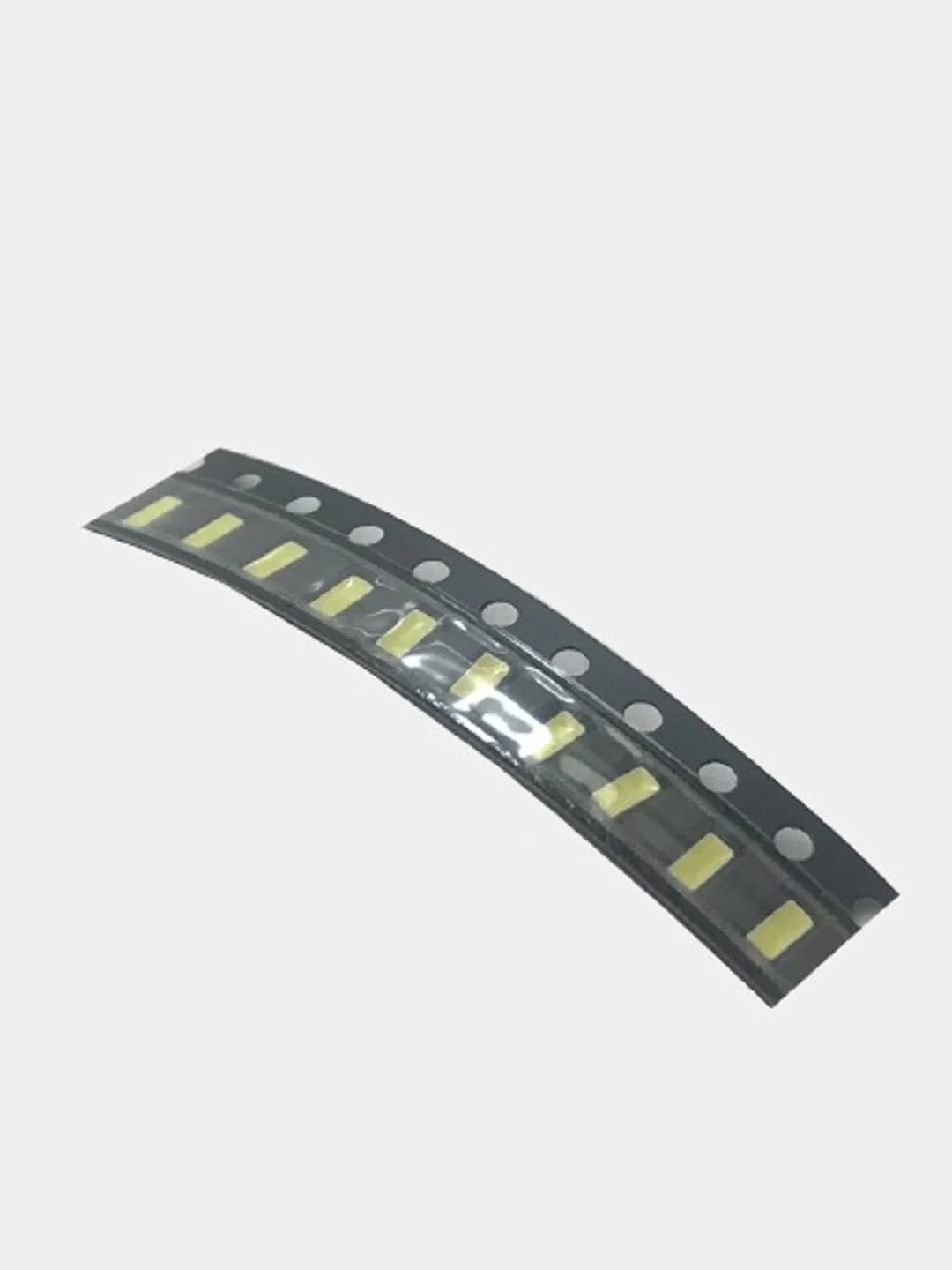

SMD (чип) светодиоды типоразмера 3014 – мощные полупроводниковые источники света с прямым напряжением от 2,7В до 3,3В и силой прямого тока до 30мА. Сила светового потока при этом в зависимости от номинала варьируется от 9лм до 11лм. Корпус светодиодов SMD 3014 изготавливается из термоустойчивого пластика, линза рассеивания матовая, залитая эпоксидной смолой. Отличительной особенностью представленных светодиодов является большая контактная площадка (теплоотводящая подложка), обеспечивающая дополнительный отвод тепла, накапливаемого в процессе свечения. Типоразмер 3014 указывает на габаритные размеры светодиода – 3,0×1,4 мм. Монтируются светодиоды на поверхность по SMD-технологии (Surface Mounted Device) с помощью групповой пайки или с использованием термовоздушной паяльной станции. Процесс оплавления рекомендуется проводить в атмосфере азота при соблюдении временно-температурных условий пайки. Катодный вывод чип-светодиодов 3014 визуально определяется небольшим срезом угла корпуса. При подключении питания следует учитывать полярность светодиодов. Также запрещено подключать светодиоды напрямую к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать драйверы питания или резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный резистор. Повышенная рабочая температура среды составляет не более +85°С, пониженная рабочая температура – не ниже -40°С. Потери мощности не превышают 120 мВт. Угол свечения широкий – 120°. Срок службы не менее 10 000 ч. Применяются светодиоды поверхностного монтажа SMD 3014 в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки, а также для полноценного основного освещения: светодиодные лампы, автолампы, светильники и прожектора общего освещения, индикаторы приборной панели, наружная реклама, автодорожные знаки, интерьерное оформление зданий и многое другое.
Прямой пульсирующий ток: 100 мА
Прямой ток: 30 мА
Обратное напряжение: 5 В
Мощность рассеивания: 120 мВт
Угол рассеивания света: 120°
Тип линзы светодиода: Матовая
Рабочая температура: -40°С – +85°С
Температура хранения: -40°С – +100°С
Температура пайки: 260°С
Цвет: белый
Цветовая температура: 5500-7000К
Прямое напряжение: 3В
Световой поток: 7-9 лм
Материал кристалла: индий, галлий, нитроген
Характеристики
Ток: 30mA
Напряжение, В: 3
Типоразмер светодиодов: 3014
Цвет: Белый
