Описание

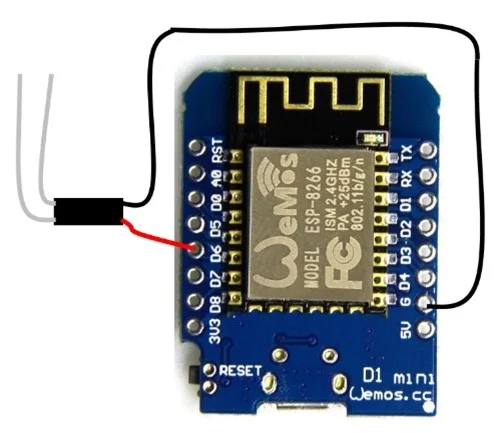

Реле предназначены для гальванической развязки управляющих выводов микроконтроллеров и нагрузки. Представляет из себя твердотельное оптореле, по выходу у которого встречно включенные транзисторы mosfet. Токоограничивающий резистор по входу уже встроен. Для использования достаточно подключить один из выводов реле к необходимому пину контроллера, а второй с питанию или земле

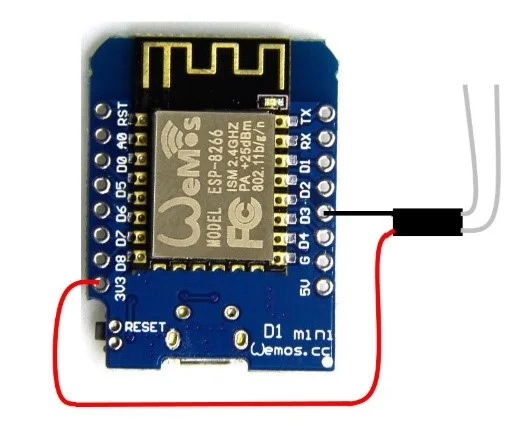

При этом возможно использовать «неудобные» пины контроллера. Например на которых должен быть высокий уровень при загрузке. К такому пину подключаем черный вывод реле , а красный на питание.

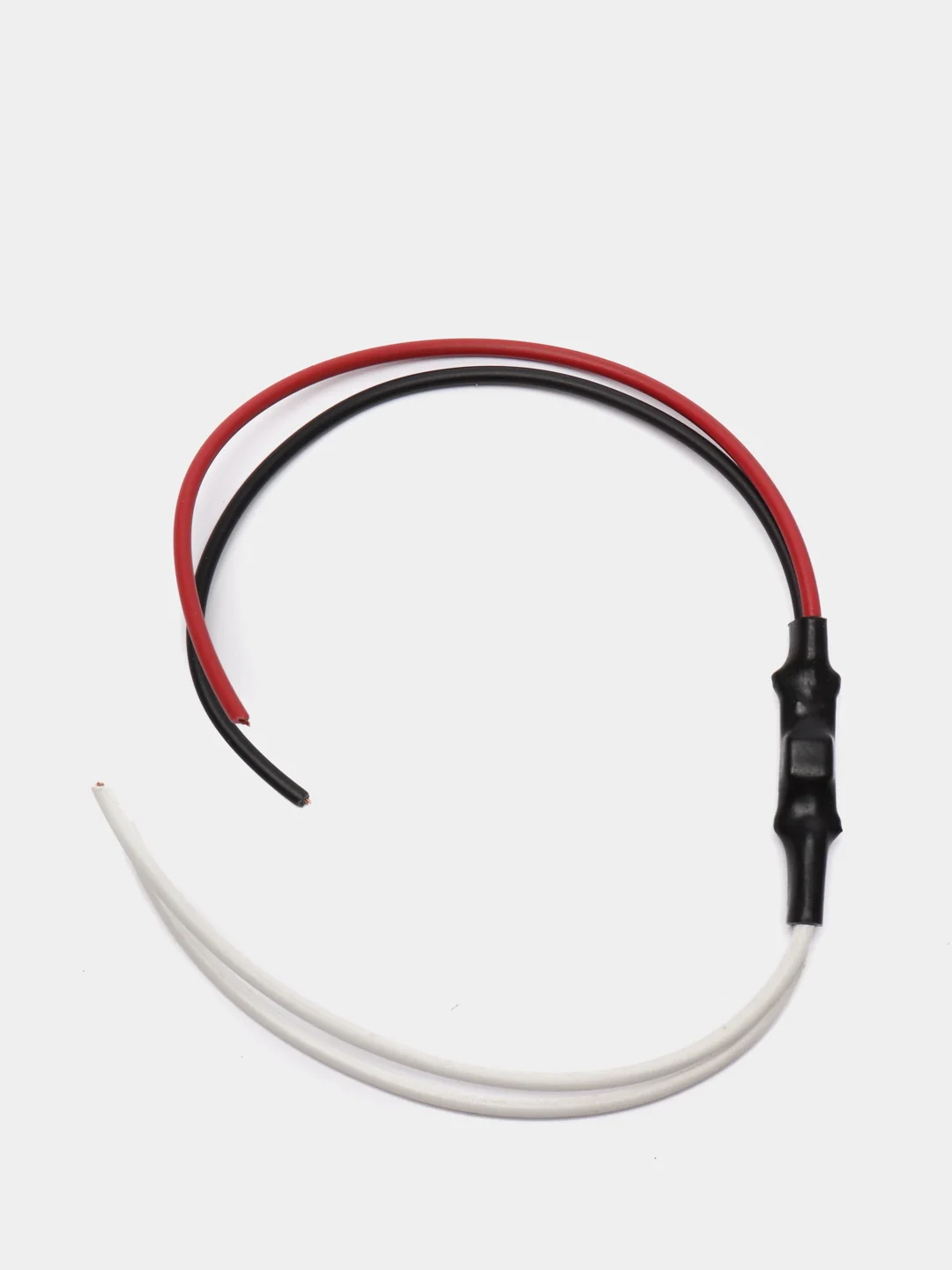

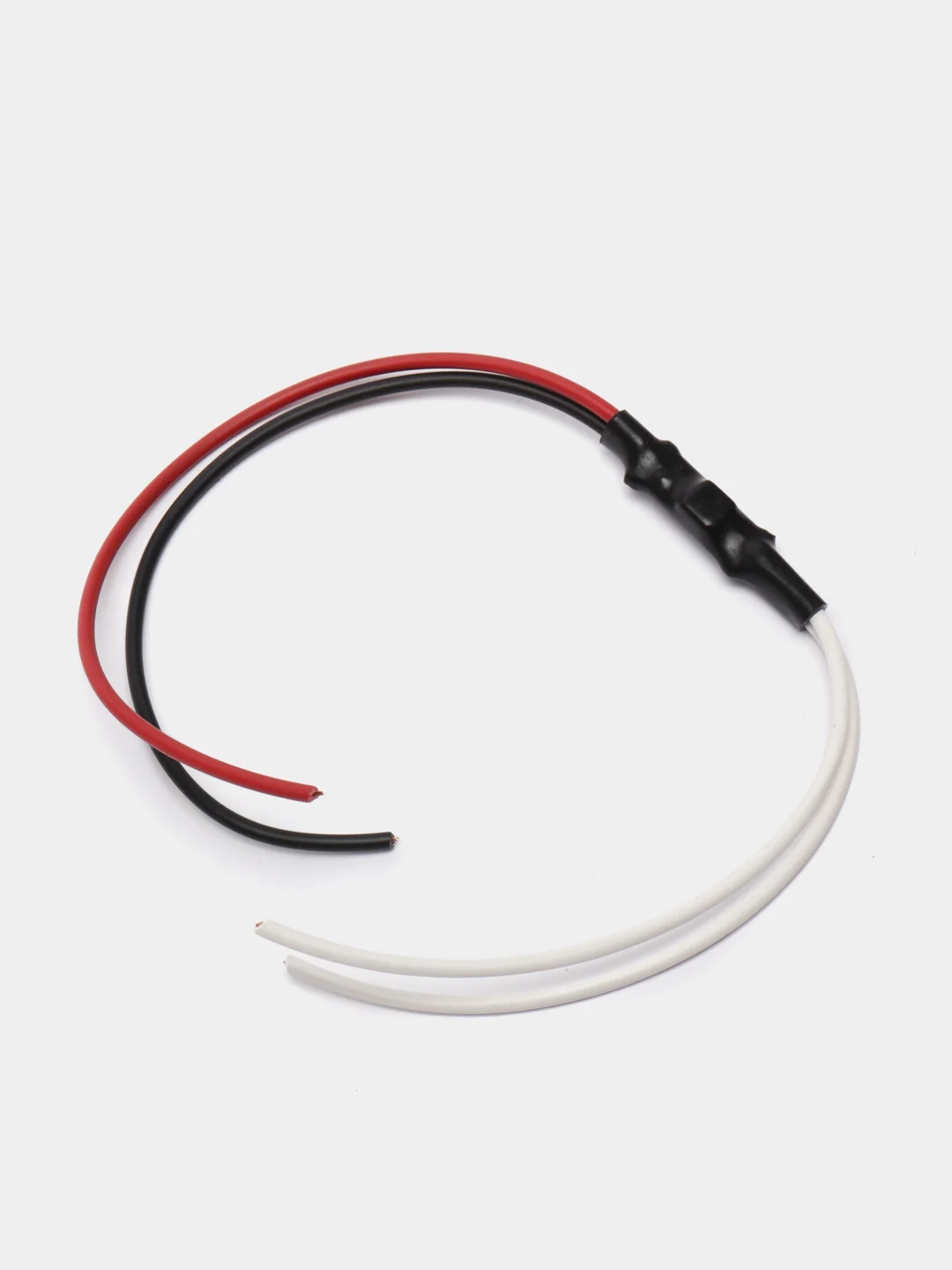

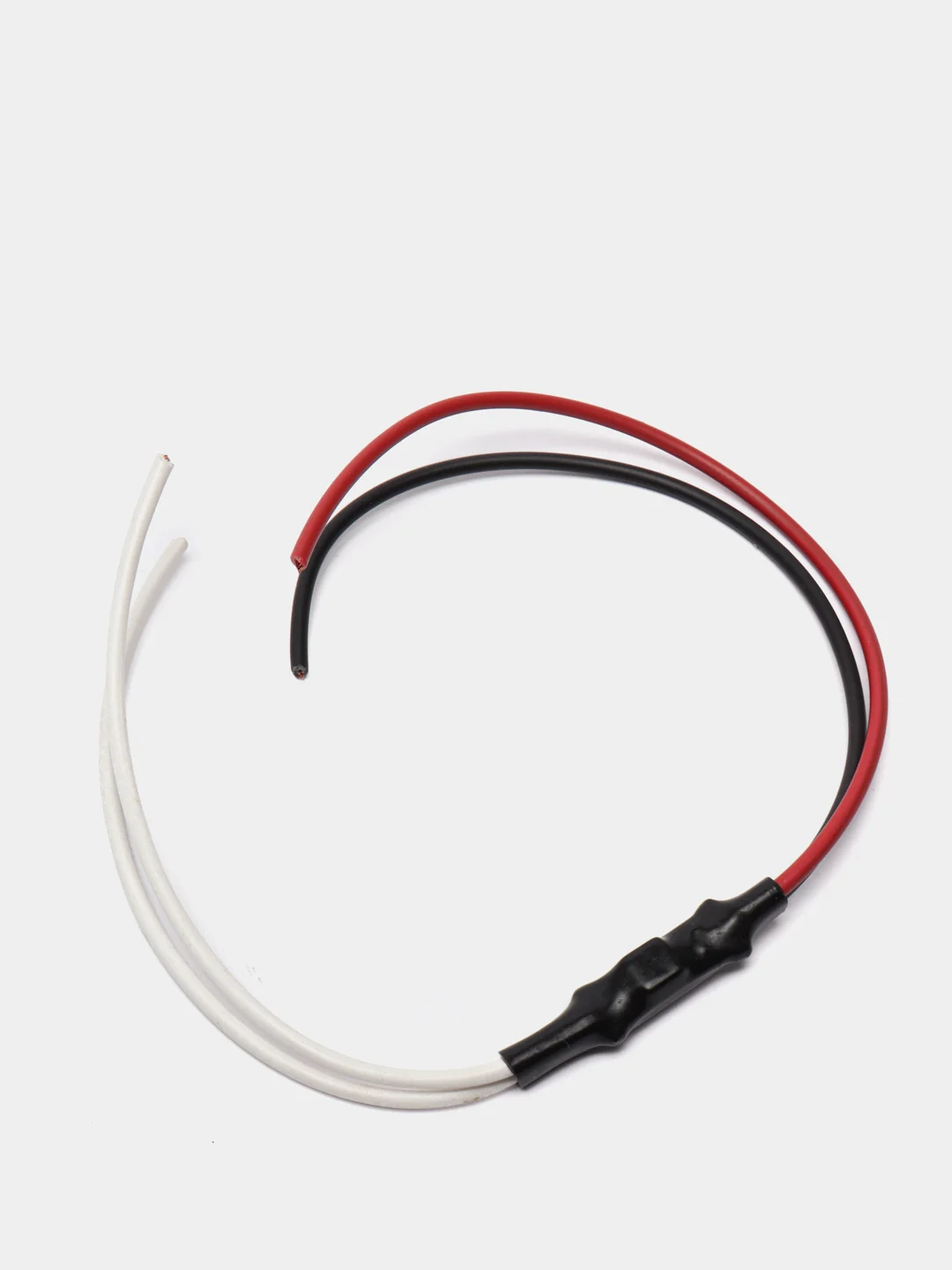

Выходные клеммы белого цвета, предназначены для коммутации как постоянного так и переменного тока.
Технические характеристики:
- Минимальное входное напряжение, В 2,5
- Максимальное входное напряжение, В 25
- Максимальное обратное напряжение по входу, В 5
- Максимальное напряжение коммутации выхода, В 60
- Максимальный ток коммутации, мА 400
- Сопротивление открытого канала, Ом 2,5
