Описание
Bluetooth аудио модуль VHM-314 предназначен для передачи стерео звукового сигнала по Bluetooth. Основа модуля – микросхема AC1847AP1P803. Модуль может питаться как от источника постоянного тока на 5В, так и от Li-Ion аккумулятора напряжением от 3.7 до 5В.

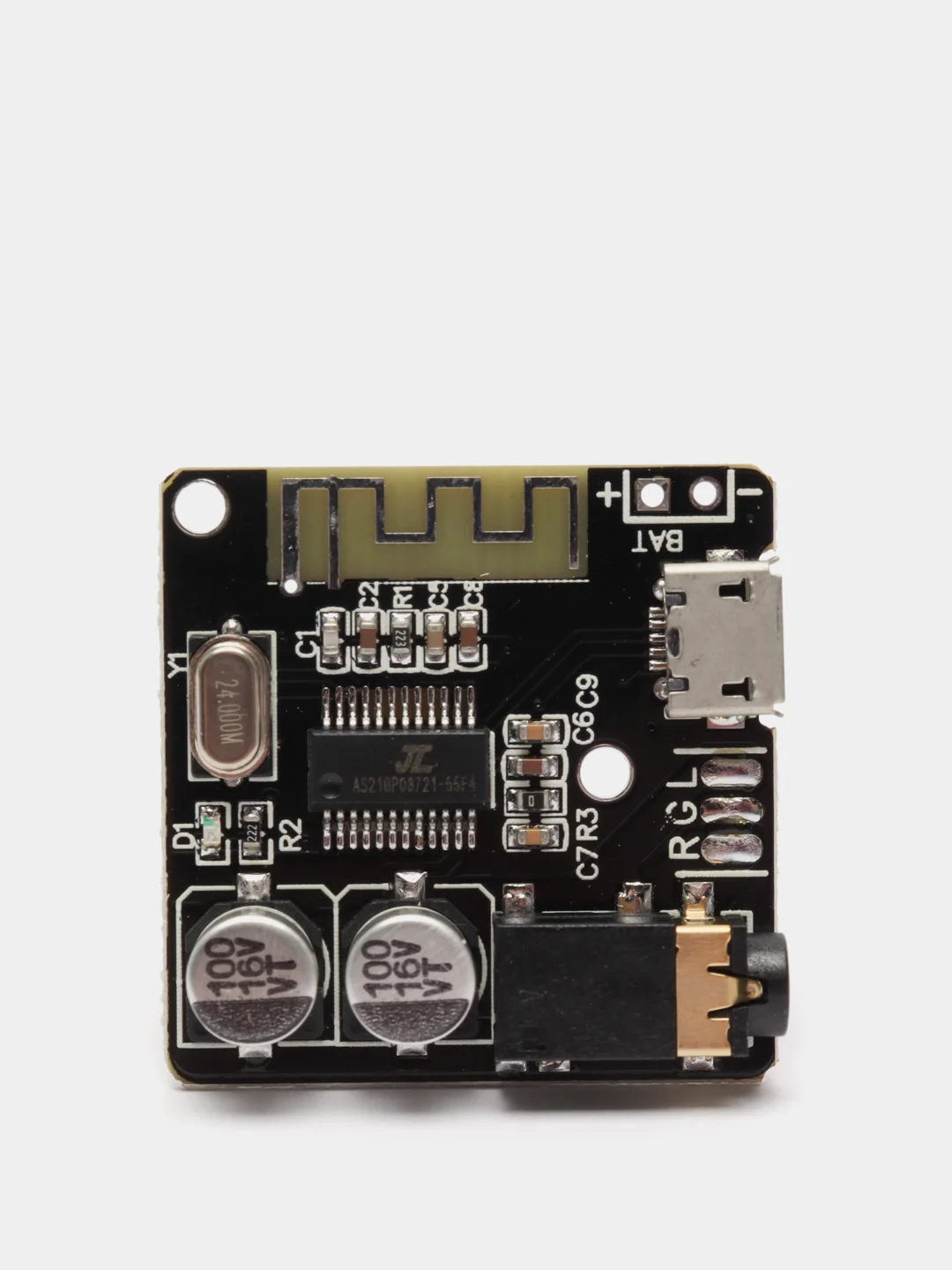

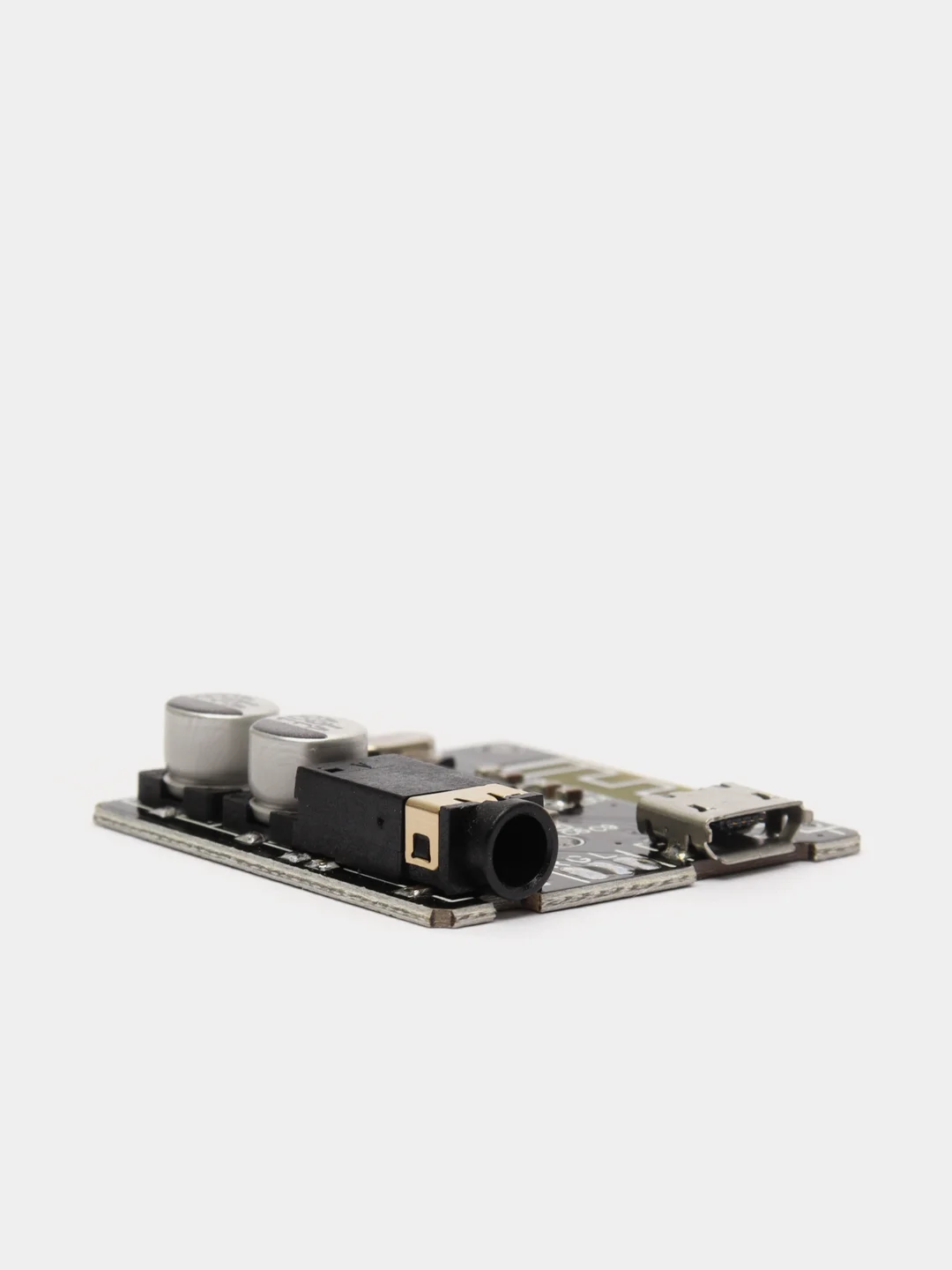

Звуковой выход – разъем 3,5 мм «Jack», кроме того, на плате есть три контактные площадки, обозначенные как «L», «G» и «R» к которым можно припаять провода для снятия выходного сигнала. Фактически, они соединены параллельно с разъемом.
При включении модуля красный светодиод в режиме поиска начинает мигать два раза в секунду. При успешном соединении, частота миганий падает до одного раза в пять секунд. Подключение и отключение модуля сопровождается звуковыми сигналами, оповещающими пользователя об изменении режима работы.
Внимание: если модуль попросит пароль, то необходимо ввести 1688.
