Описание
Используется для передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
Проводник изготовлен из медной проволоки ∅ 0,5 мм, удобно врезается в разъем.
Волновое сопротивление каждой пары 100 Ом.

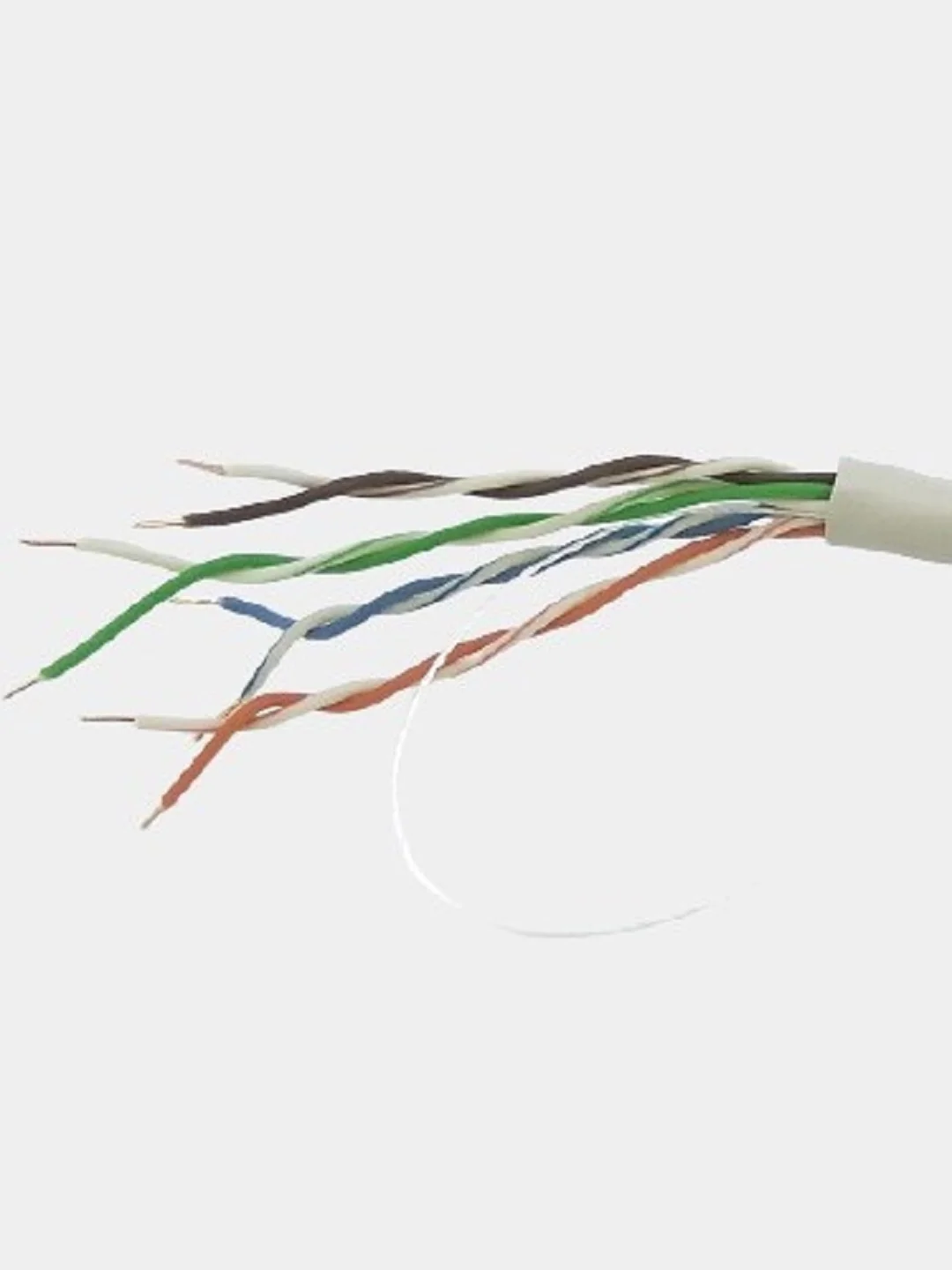

Кабель состоит из изолированных медных однопроволочных токопроводящих жил диаметром 0.51±0.02мм, скрученных в группы следующих типов: пара, звездная четверка, двойная парная, двойная звездная. Каждая жила в полиэтиленовой изоляции и имеет цветовую идентификацию. Оболочка кабеля сплошная из ПВХ. Предусмотрен разрывной шнур для зачистки оболочки кабеля.
Условия применения: Применяется в системах СКС при прокладке внутри зданий.
Выполняемые функции: Обеспечение передачи цифровых сигналов в диапазоне частот, соответствующих категории 5.
Электрические характеристики (20 °C):
диапазон частот – до 100МГц
сопротивление токопроводящей жилы – не более 96 Ом/км
сопротивление изоляции проводника – не менее 5 ГОм/км
электрическая емкость пар – не более 56 нФ/км
Условия эксплуатации:
диапазон температур: от минус 10 °C до плюс 40 °C
прочность изоляции проводника при растяжении - не менее 9.0 МПа
минимальный радиус изгиба - не более 20 наружных диаметров кабеля
