Описание

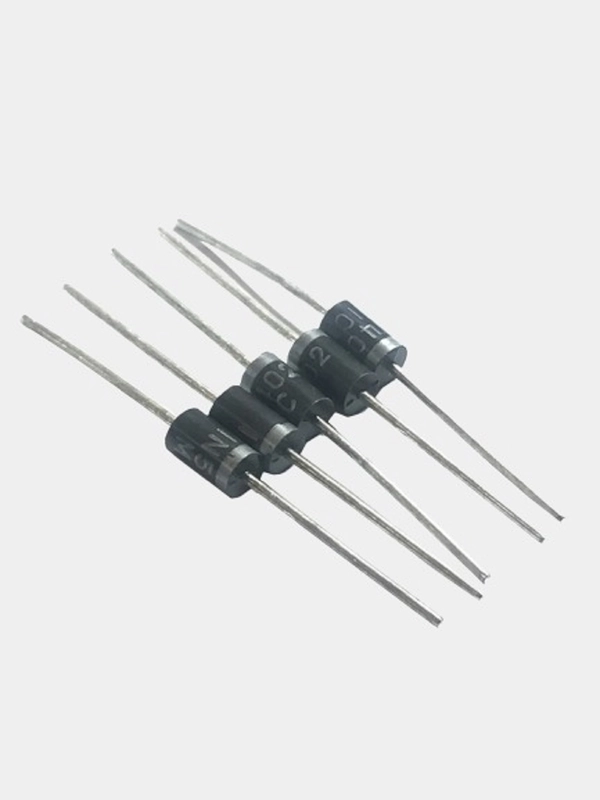

Диоды 1N5402 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N5402, 1N5404, 1N5406, 1N5407, 1N5408 относятся к диодам общего назначения, выпрямляющим токи в цепях до 3А с напряжением 200В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 40пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-27. Материал корпуса - негорючий полимер. Рабочая частота – до 60Гц. Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов.
Фактическая маркировка: 1N5402 M1C
Типоразмер корпуса: DO-27 (DO-201AD)
Тип вывода: гибкий
Материал корпуса: пластмасса
Метод монтажа: THT (выводной)
Рабочее положение: любое
Габаритные размеры: 60х5х8 мм
Высота корпуса 8 мм
Технические характеристики
Максимальный прямой (выпрямленный за полупериод) ток 3 А
Макс. допустимый прямой импульсный ток 200 А
Макс. обратный ток 5 µA
Макс. постоянное обратное напряжение 200 V
Макс. импульсное обратное напряжение 300 V
Макс. прямое напряжение 1,2 V
Условия эксплуатации
Интервал рабочих температур от -65 до +150°C
