Описание

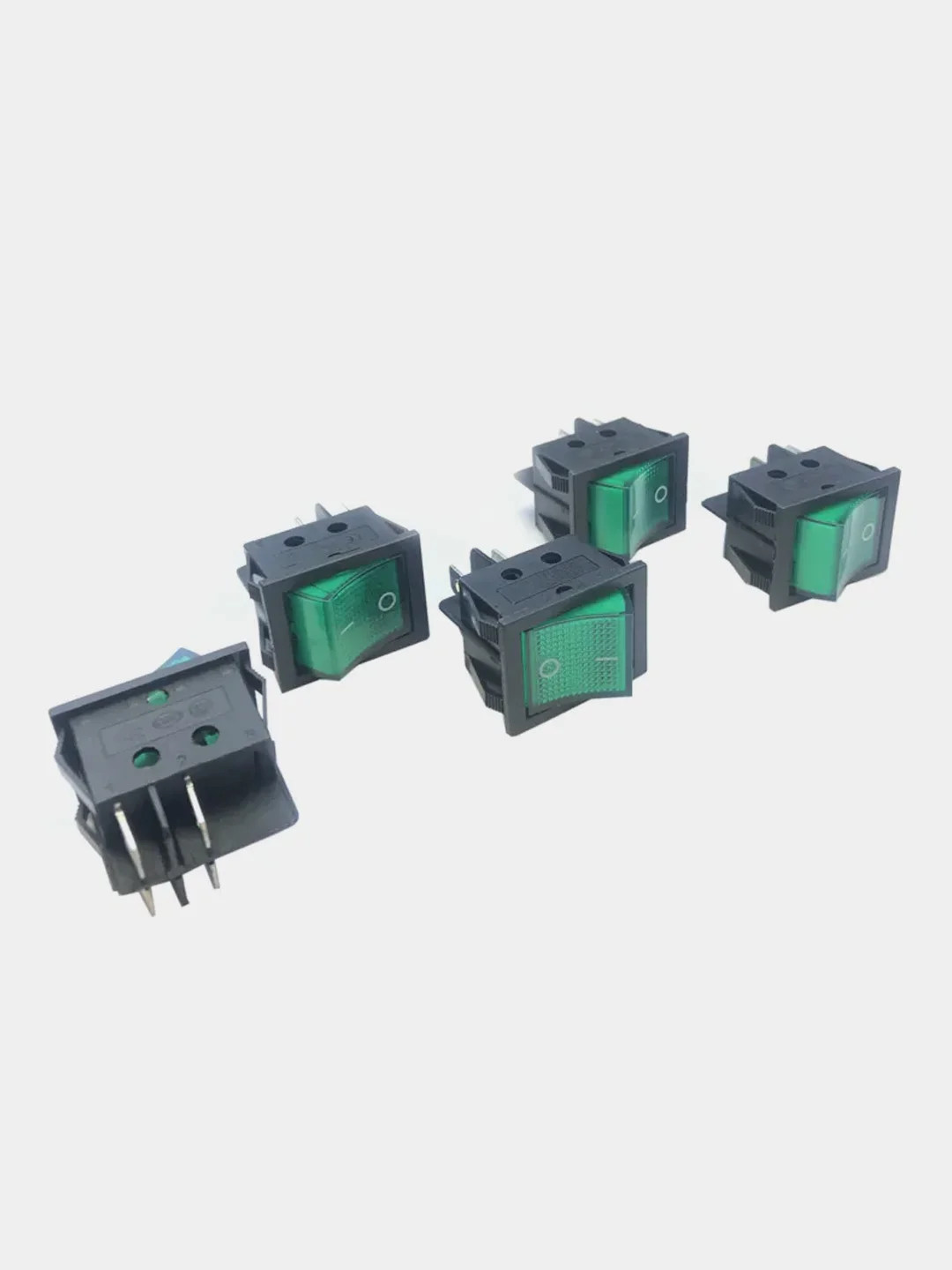

Клавишные переключатели перекидного типа KCD (Rocker Switch) предназначены для работы в составе широкого перечня бытовой техники, промышленных приборов и устройств для выполнения функций включения-отключения питания (ON-OFF; ON-OFF-ON) или коммутации электрических цепей устройств (ON-ON) с фиксацией или без фиксации во включенном положении. Конструкции перекидных переключателей позволяют закреплять их в гнездах заданных размеров без применения дополнительных крепежных элементов и специальных инструментов. Выпускаются типовые линейки клавишных переключателей с различными видами схем переключения с контактами в одной, двух или трех группах с количеством клавиш от одной до трех, что позволяет построить требуемые коммутационные схемы с заданными функциями, в том числе при размещении переключателей на панелях индустриального стандарта. Предлагаются переключатели с клавишами нескольких цветовых
решений с маркировкой или без нее. Маркировка клавиш соответствует стандартным условным обозначениям функций переключателей. Клавиши могут быть выполнены из непрозрачной пластмассы без подсветки или с подсветкой - точечной индикацией (EN), а также из прозрачной пластмассы с подсветкой (N).
Схема переключения : ON-OFF, DPST
Кол-во контактов в группе/ кол-во групп (всего контактов) : 2 / 2 (4P)
Цвет: клавиша/ корпус : зеленый/ черный
Форма клавиши : тип С (вогнутая)
Наличие и тип подсветки : неоновая
Размер установочного отверстия : 21,5х28,5 мм
Коммутируемое напряжение : 250 (125) В
Максимальный ток : 15 (20) А
Контактное сопротивление, не более : 35 мОм
Сопротивление изоляции, не менее : 100 (500 В, 1 мин.) МОм
Диэлектрическая прочность : 1500 В (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее : 10000
Диапазон рабочих температур : -25 …+85 °С
Высота : 31 мм
Ширина : 25,3 мм
Глубина : 27,5 (без клавиши) мм
