Описание
Дисплей: цифровой LED
- Встроенный шунт
- Красный провод большего сечения подключается к отрицательному контакту нагрузки (минус)
- Черный провод большего сечения подключается к источнику питания на GND (минус)
Схема подключения вольтамперметра со встроенным шунтом:

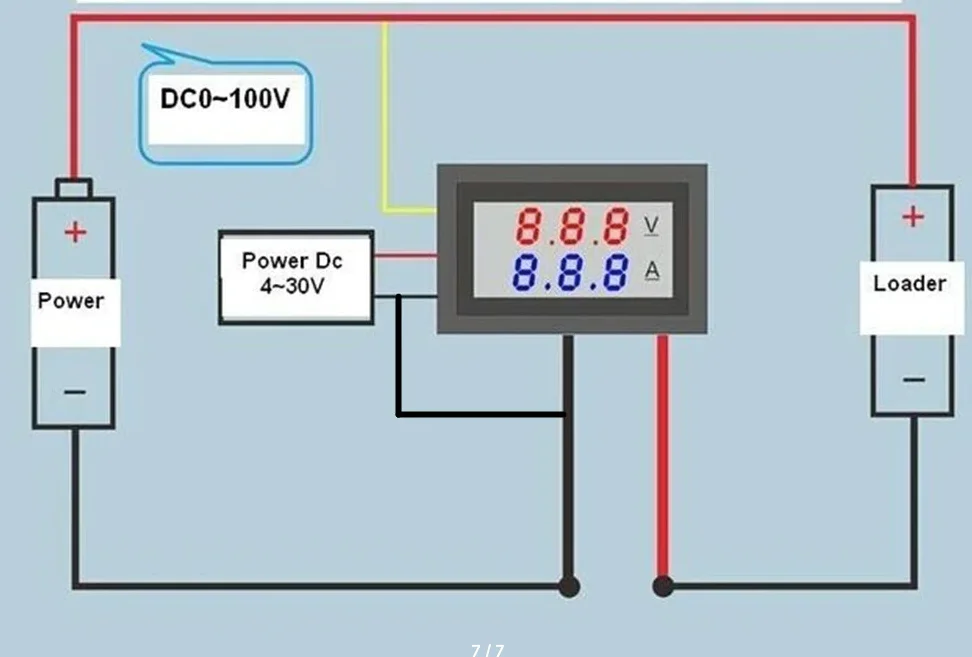

Схема подключения с раздельным шунтом:

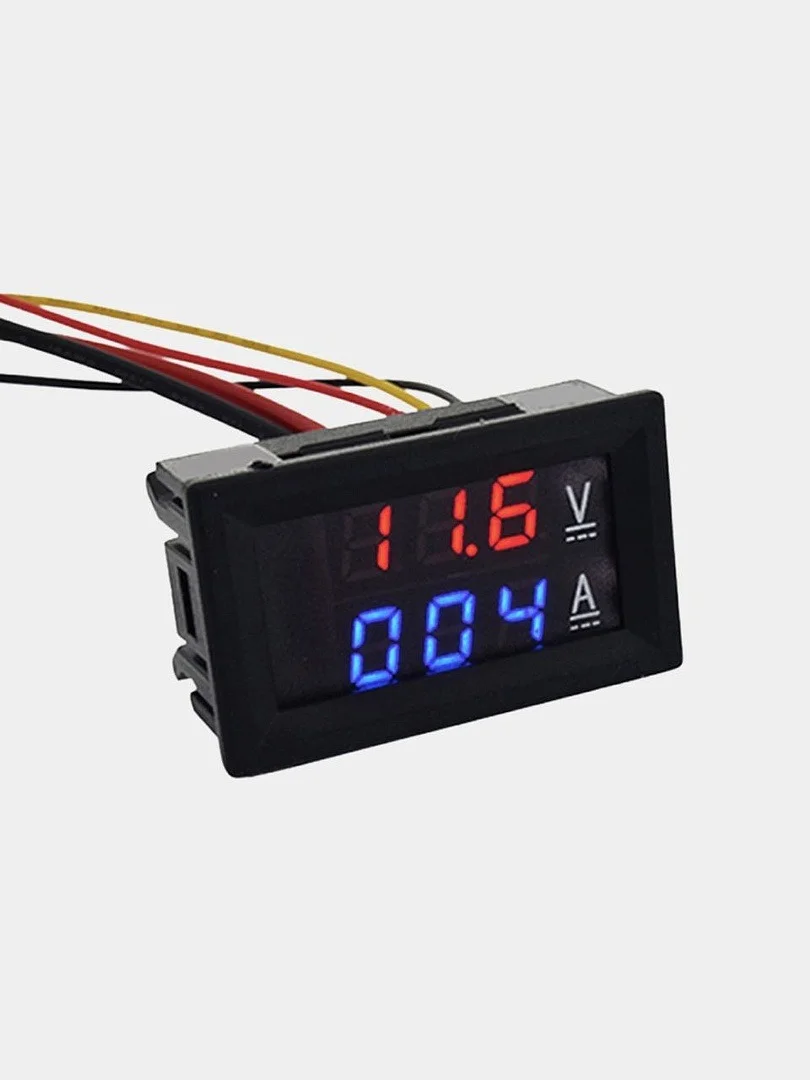

Дисплей Цвет: красный-вольтметр/синий-амперметр

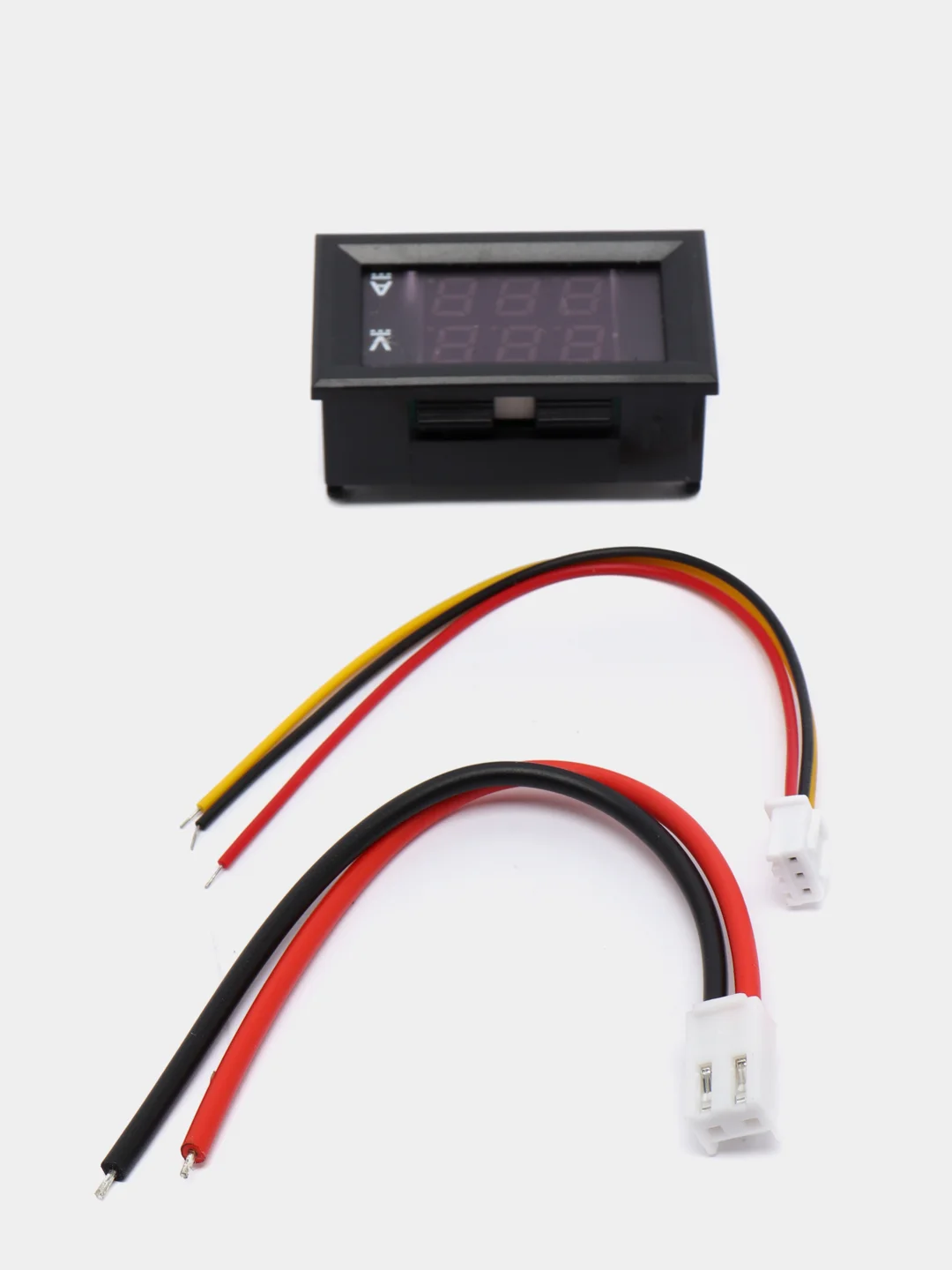

Чёрный и красный провод меньшего сечения подключаются к источнику питания 4-30 В (для работы измерительного устройства)
Напряжение питания: DC 4.0 ~ 30V
Диапазон измерения: DC 0-100V, 0-10A
Цвет корпуса: Черный
Размер продукта: 48 х 29 х 21 мм
Вес нетто: 23 г
Вольтметр-амперметр позволяет замерять постоянное напряжение и ток потребляемый вашими устройствами в пределах от 0 до 100 вольт и 10 ампер.

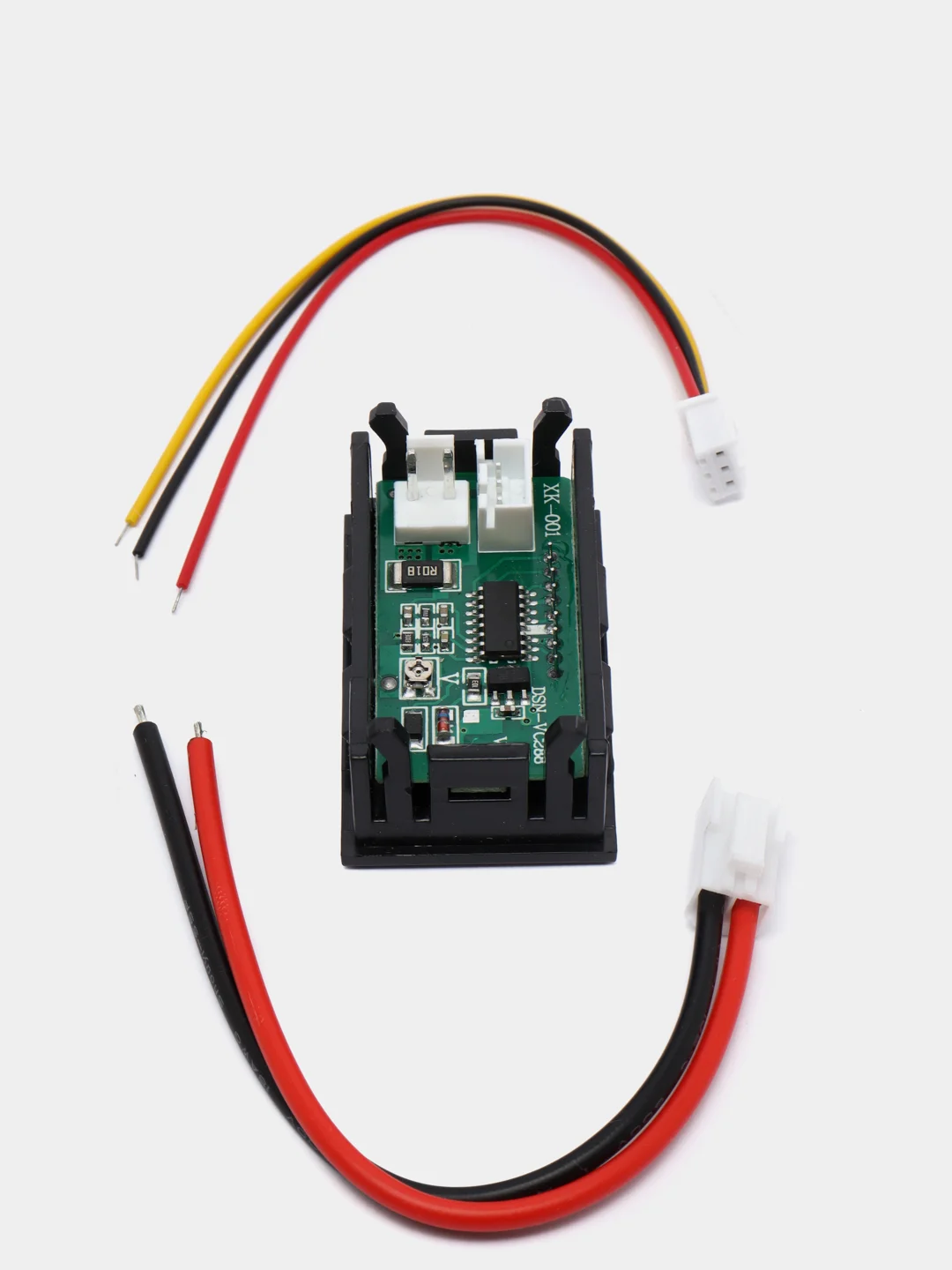

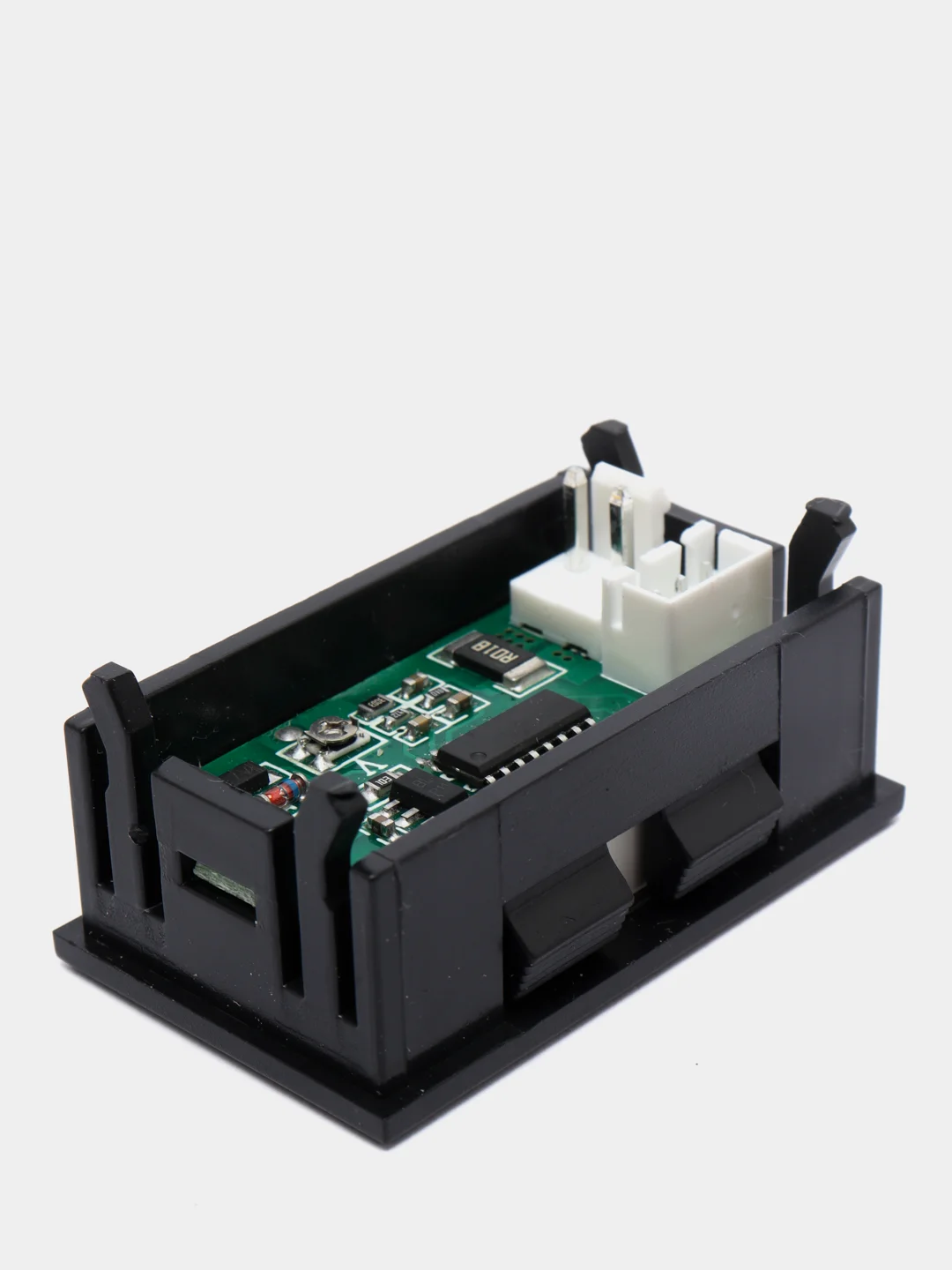

На плате имеется подстроечник которым при помощи мультиметра можно настроить верное отображение значений на дисплее.
При измерении напряжения свыше 30 вольт - требуется запитать вольтметр от дополнительного источника с диапазоном напряжения 4-30 В .
