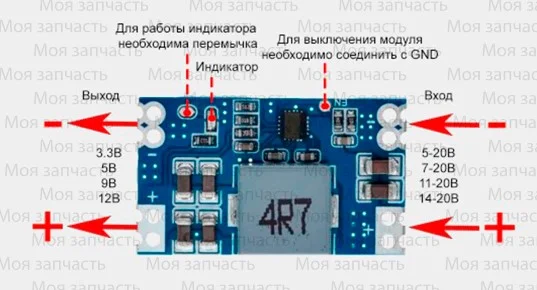

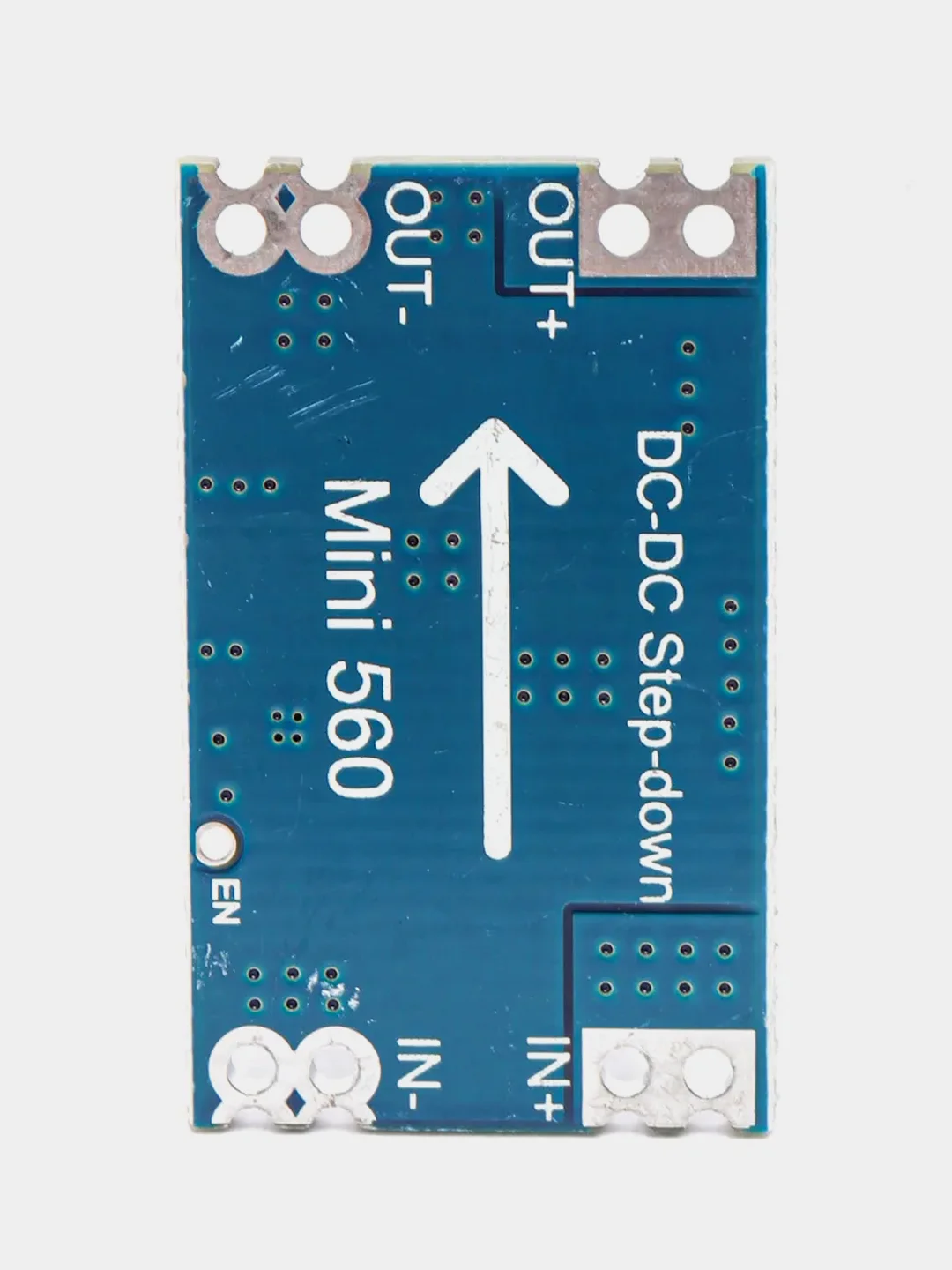

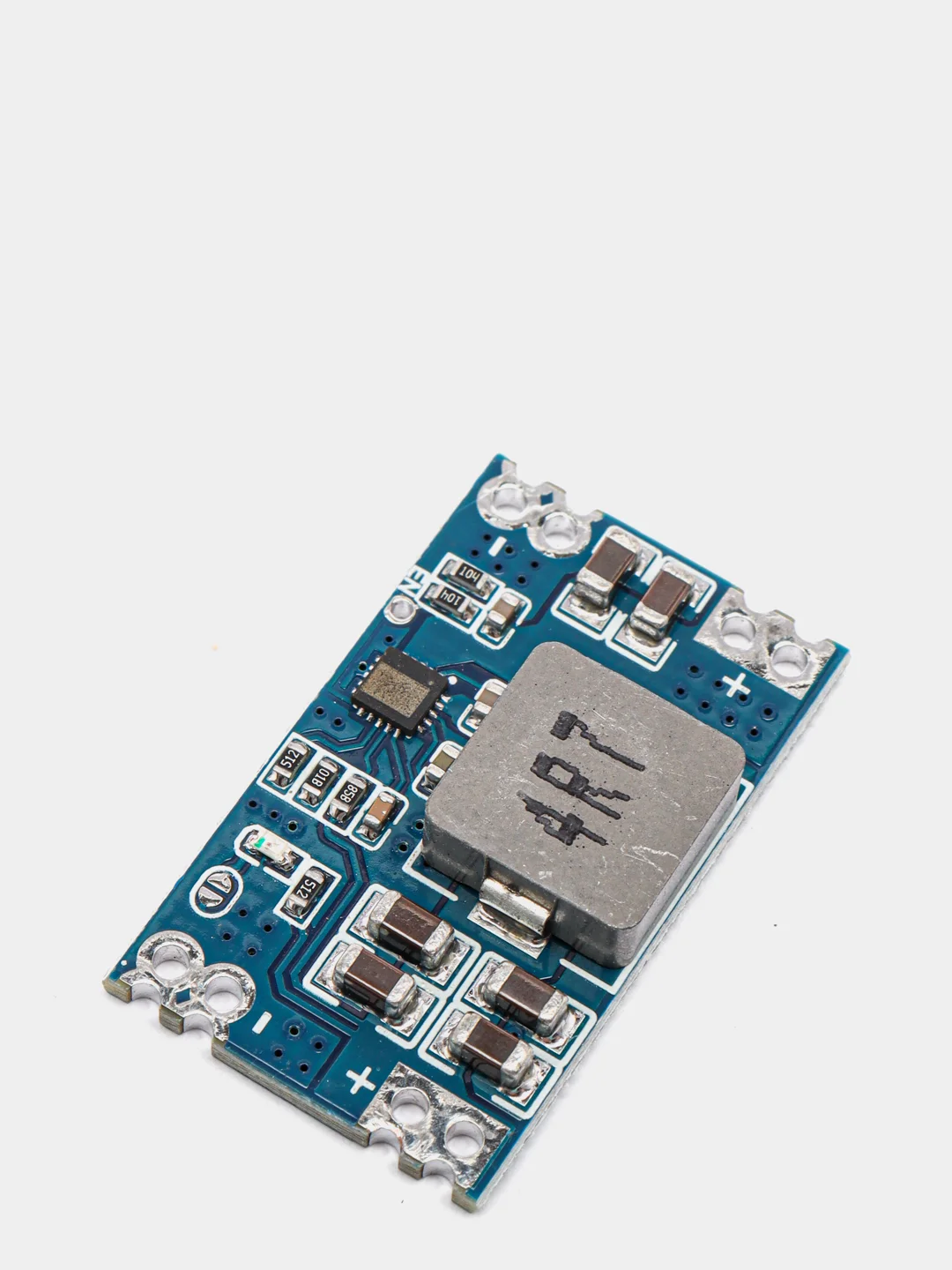

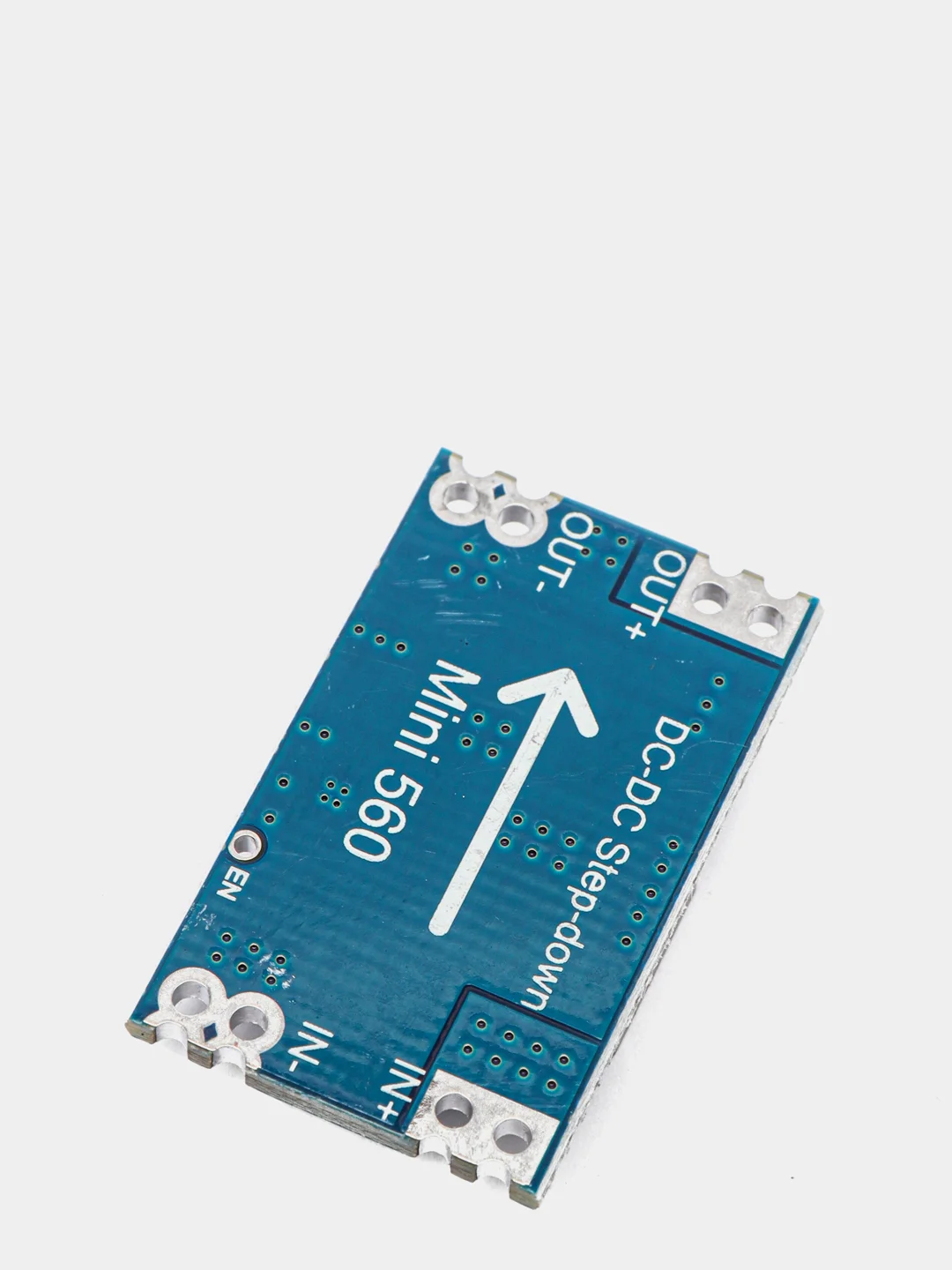

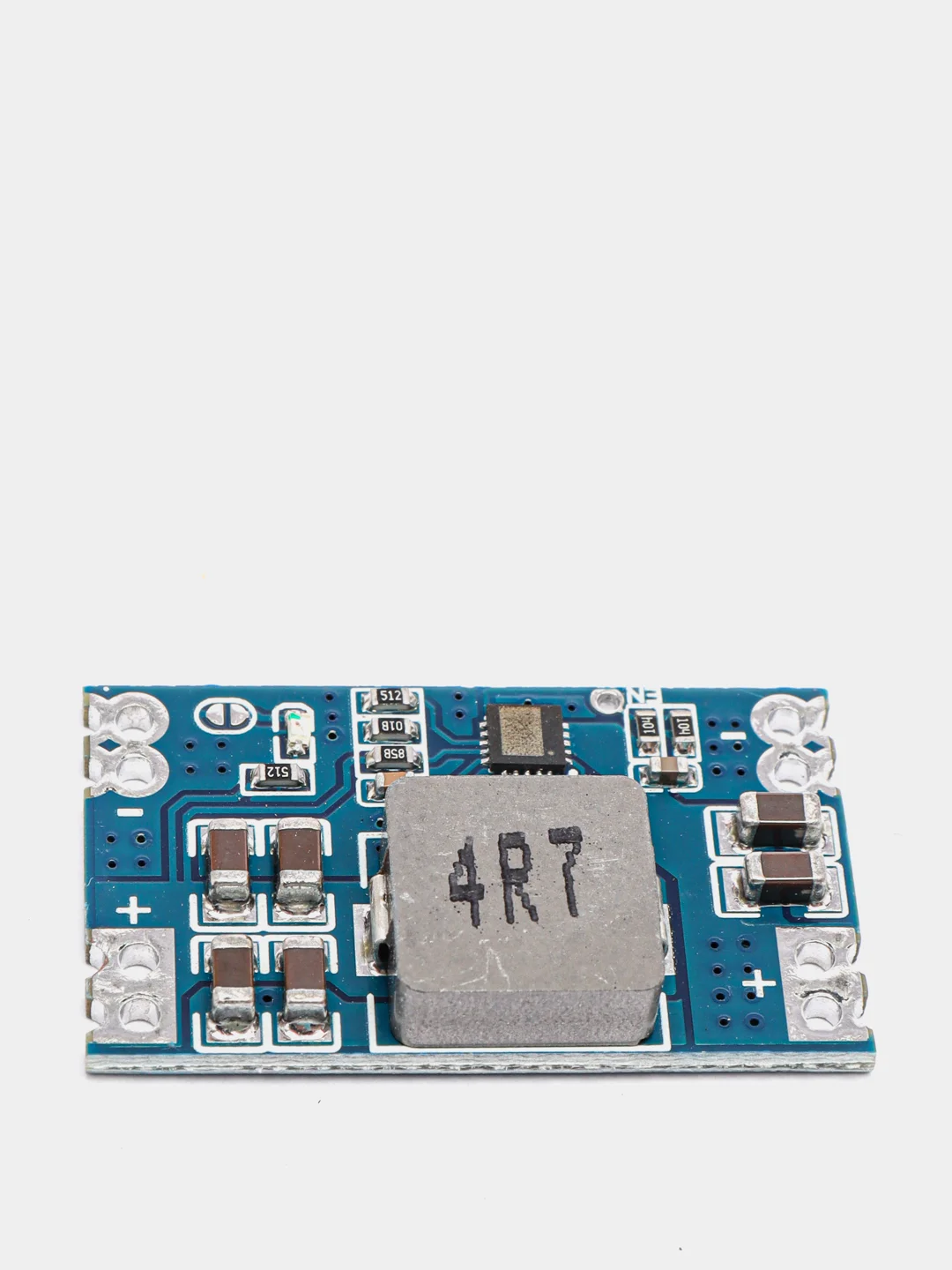

Преобразователь напряжения MINI560 - это продолжение популярной линейки понижающих преобразователей MINI360. На данный момент это самый мощный стабилизатор в своем классе "Mini". При его небольших габаритах, он может выдавать на максимуме ток до 5А. И за счет высокой эффективности он почти не греется. При определенных условиях его КПД может достигать до 99%. Для более высокой надежности, в этом преобразователе решили отказаться от подстроечного резистора, заменив его на делитель из двух постоянных резисторов. Ниже описание как изменить выходное напряжение на любое другое от 3 до 18 В. Для уменьшения тока холостого хода, производителем преднамеренно не подключен светодиодный индикатор. Так как при батарейном питании это недопустимо. Индикатор подключается замыканием контактной площадки, рядом со светодиодом. Так же для использовании в батарейном питании и для значительного уменьшения тока покоя, предусмотрено электронное выключение модуля. Если Вам эта функция не нужна, то она ни как не помешает для стандартного использования платы.

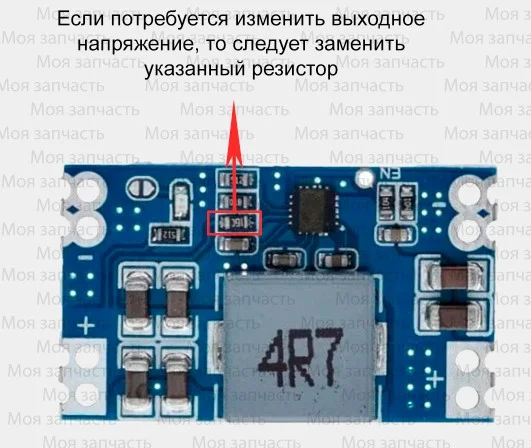

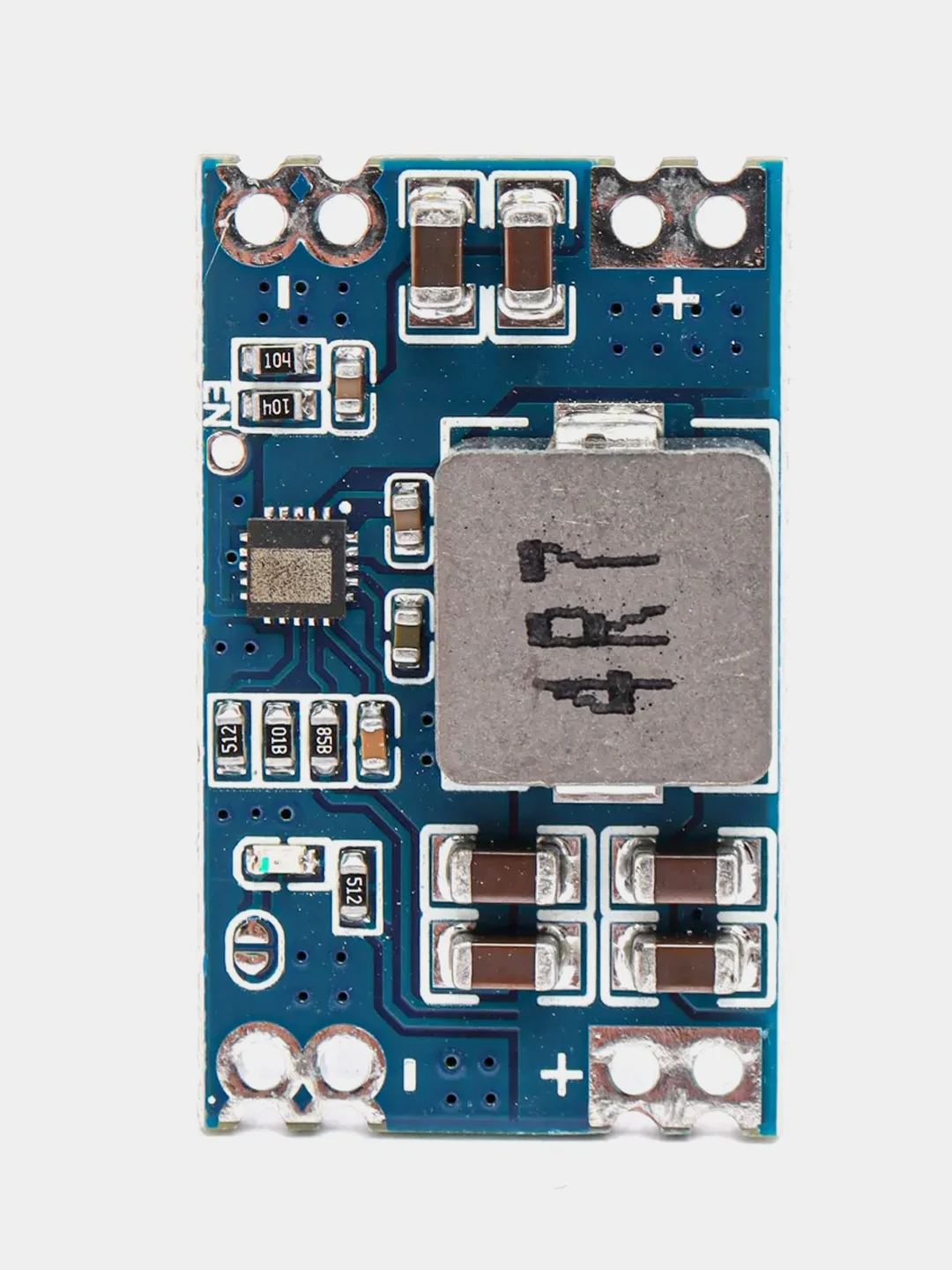

Если потребуется изменить выходное напряжения в пределах от 3 В до 18 В, то достаточно заменить резистор указанный стрелкой на схеме, на подстроечный резистор и подстроить на выходе требуемое напряжение.
Если Вам нужно получить стандартное напряжение, то достаточно заменить указанный резистор:
- 3.3VDC - 4.53 кОм (SMD 64B);
- 5VDC - 7.5 кОм (SMD 85B);
- 9VDC - 14.3 кОм (SMD 16C);
- 12VDC - 19.1 кОм (SMD 28C);
