Описание

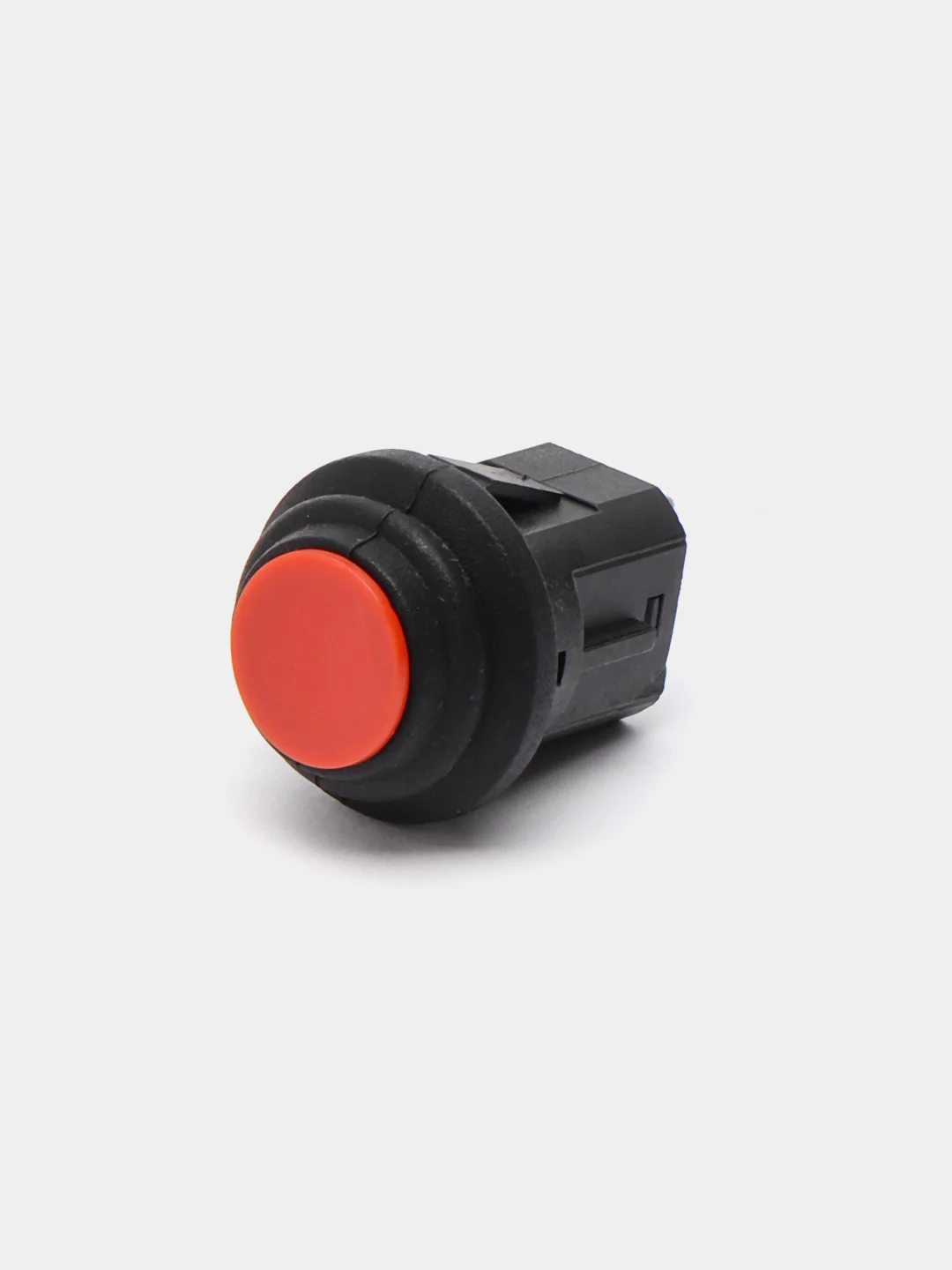

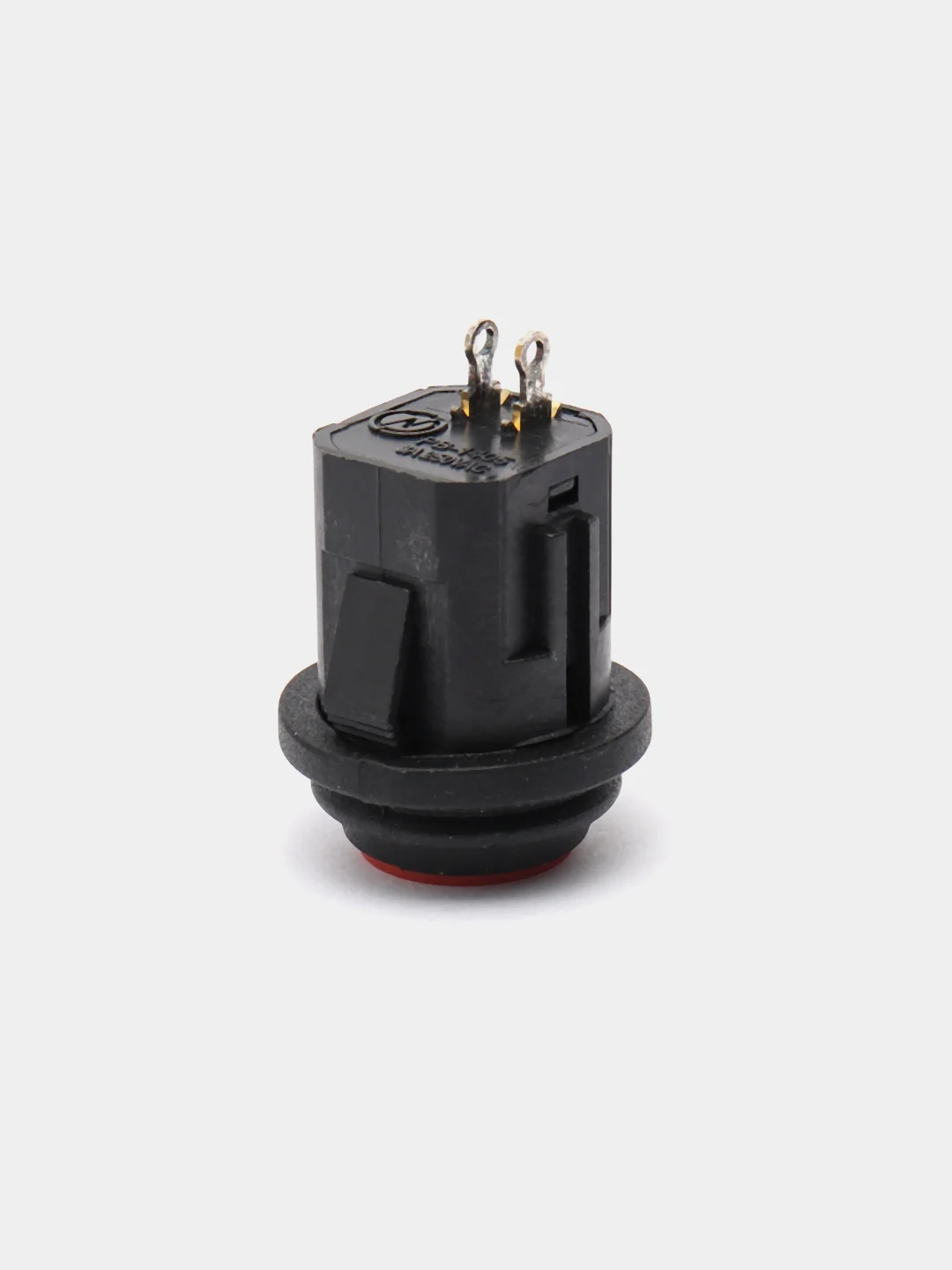

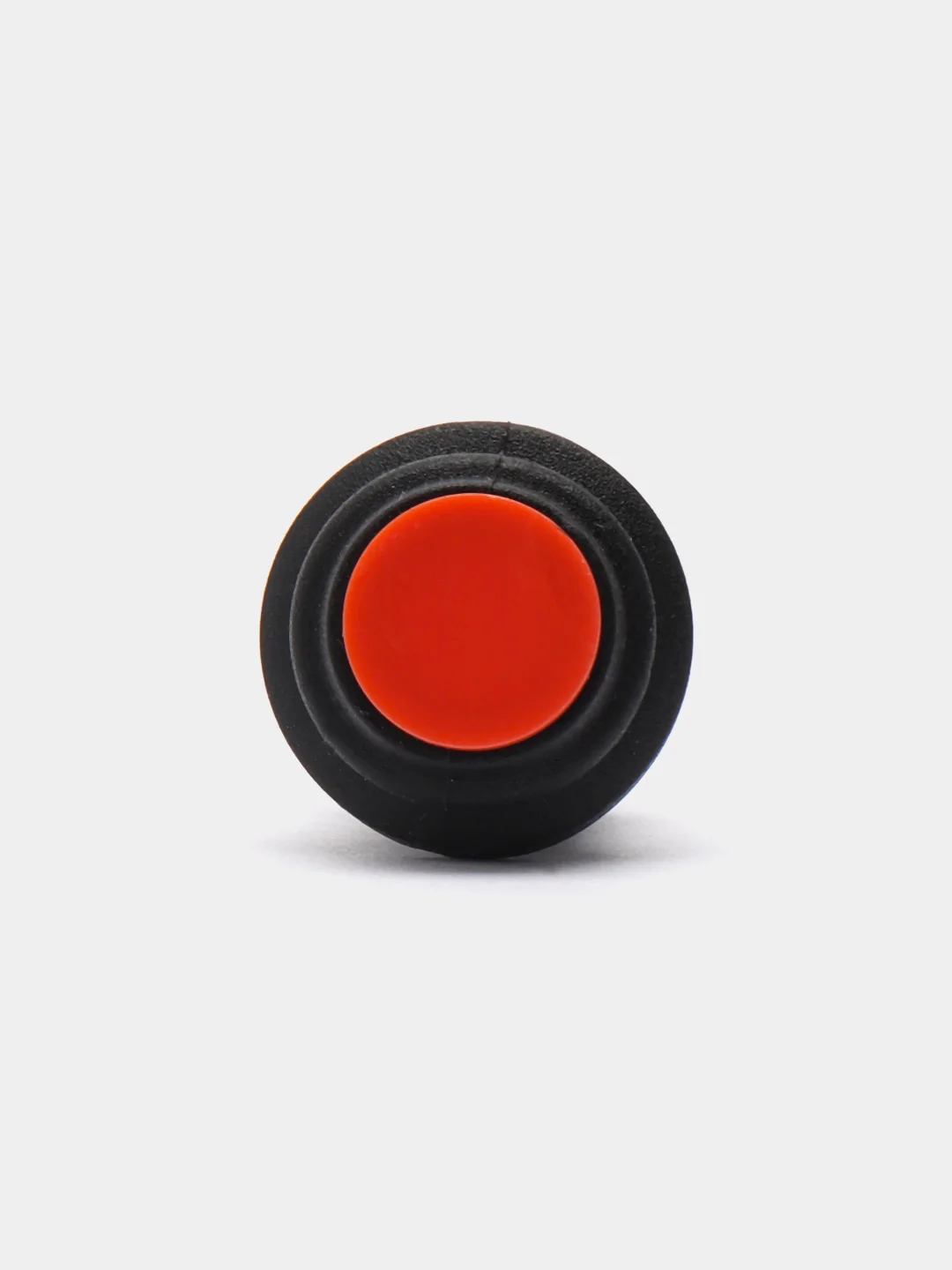

Кнопочные переключатели серий SB570 коммутируют цепи сигнализации, питания и управления с напряжением переменного тока до 250В, частотой 50-60Гц и силой тока 3А. Переключения рабочего положения производятся с помощью кнопки-толкателя с фиксацией или без фиксации положения толкателя. Цвет кнопки красный или зеленый. Представленные кнопочные переключатели SB570 имеют степень защиты IP65. Корпус изготавливается из нейлона спецификации PA66, обеспечивающий высокую механическую прочность, жесткость, химическую и высокотемпературную устойчивость. Крепятся кнопочные переключатели SB570 путем фиксации в отверстии панели двумя защелками на корпусе. Присоединение проводников – с помощью пайки. Рабочая повышенная температура среды составляет не более +85°С, рабочая пониженная – не ниже -25°С. Электрическая износостойкость составляет не менее 10 000 циклов, механическая – не менее 10 000 циклов. Применяются кнопочные переключатели SB570 в качестве элементов оперативного управления процессами технологического оборудования, в качестве индикаторов состояния электрических цепей и др.
Цвет: Красный
ON–OFF с фиксацией
Диаметр: 14 мм
Номинальное напряжение ~250 В (50/60 Гц)
Номинальная сила тока 3 А
Сопротивление контактов, не более: 50 мОм
Сопротивление изоляции, не менее: 100 МОм
Выдерживаемое напряжение в минуту: ~1500 В (50 Гц)
Электрическая износостойкость, не менее: 10 000 циклов
Механическая износостойкость, не менее: 10 000 циклов
Диапазон рабочих температур: -25°С – +85°С
Сила нажатия: 4 – 7 Н
Степень защиты: IP65
Материал: PA66
Характеристики
Напряжение, В: 250VAC
Ток: 3
Фиксация: Есть
