Описание
Самый популярный и доступный по цене терморегулятор (термостат) W1209 вы можете теперь заказать
в новом исполнении.

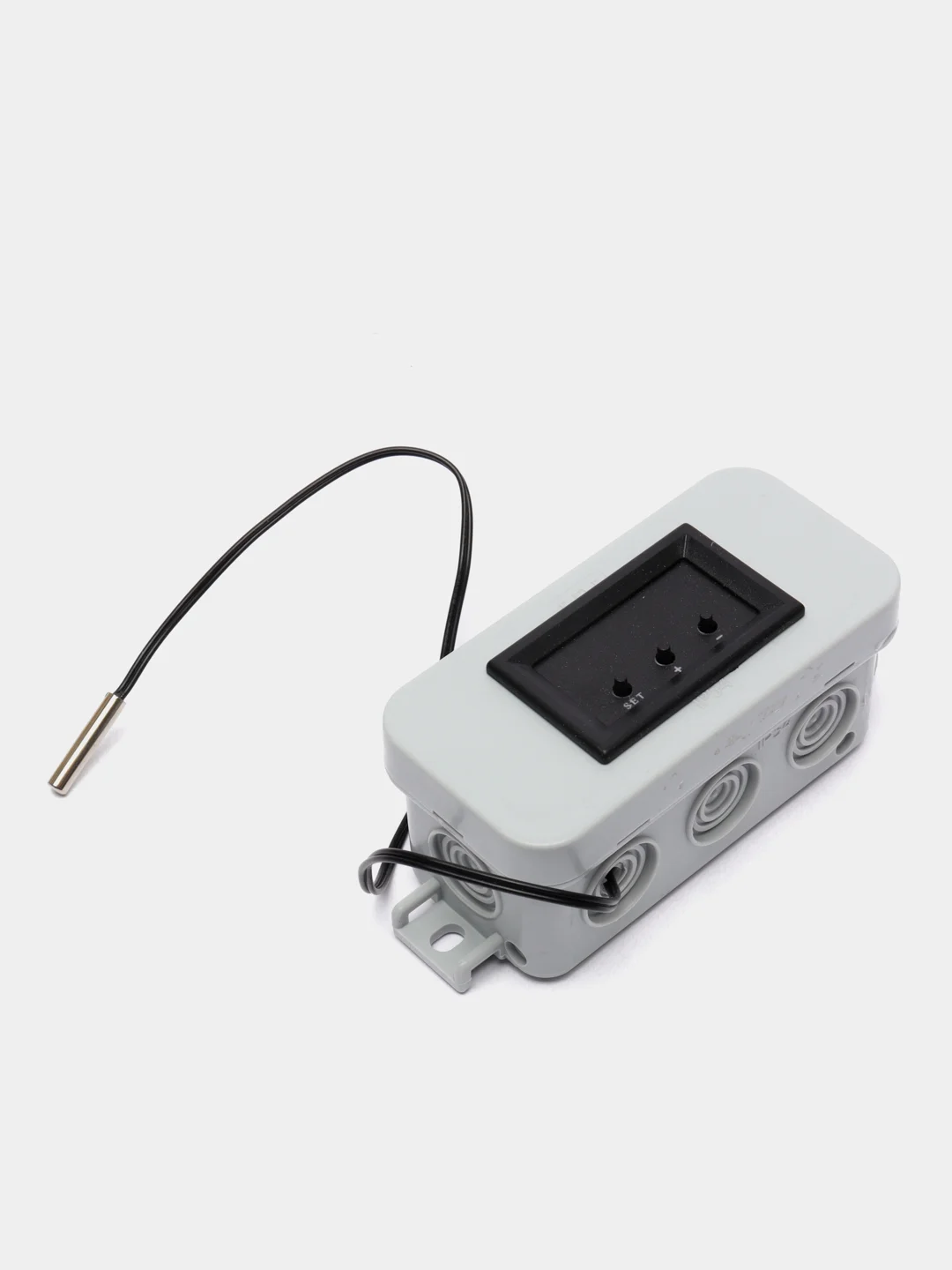

Теперь этот термостат w1209 размещается в готовом пластиковом корпусе.
Крышка в этом корпусе легко съёмная, вам нужно открыть крышку соединить провода к клеммам используя отвёртку.

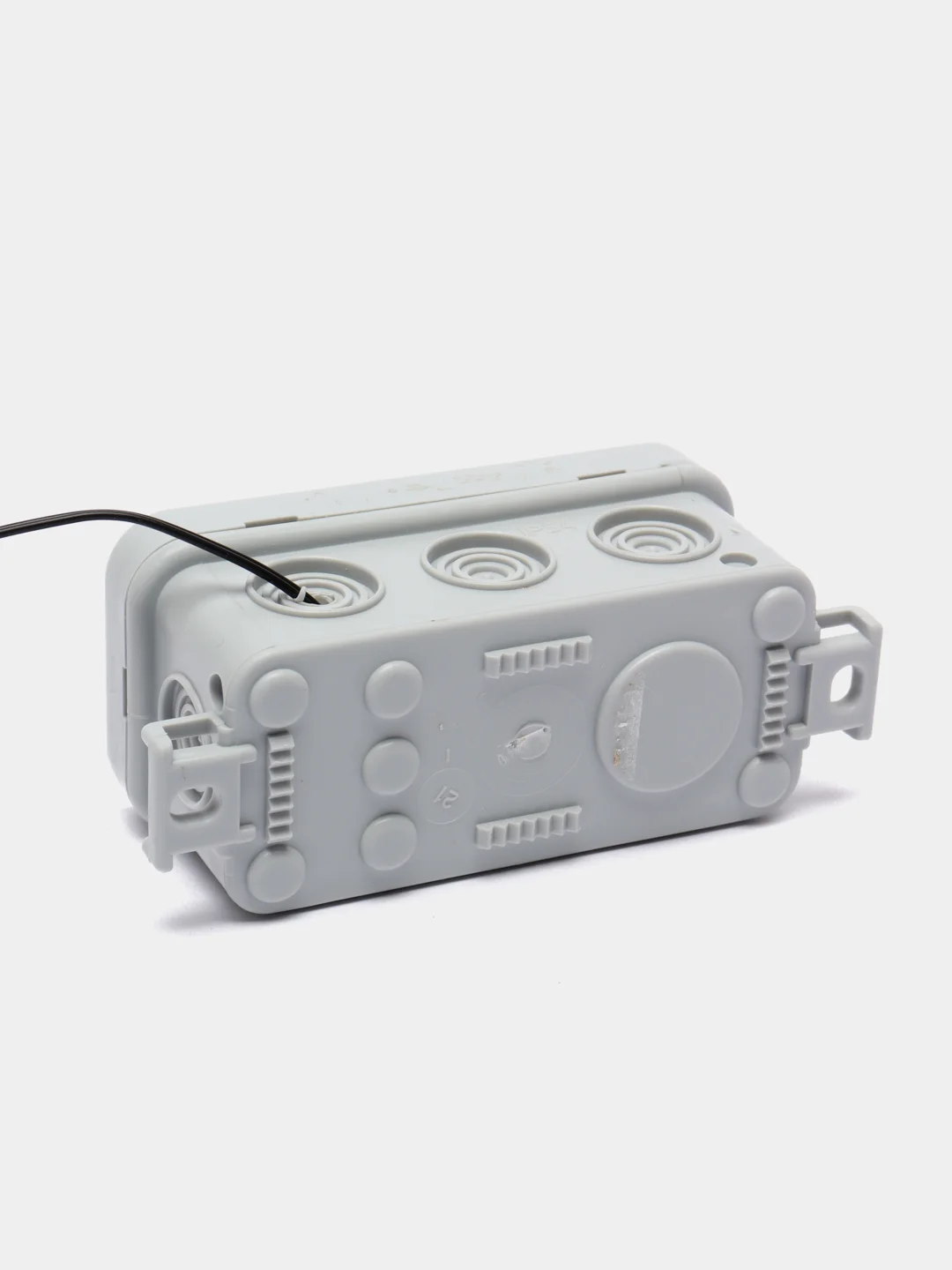

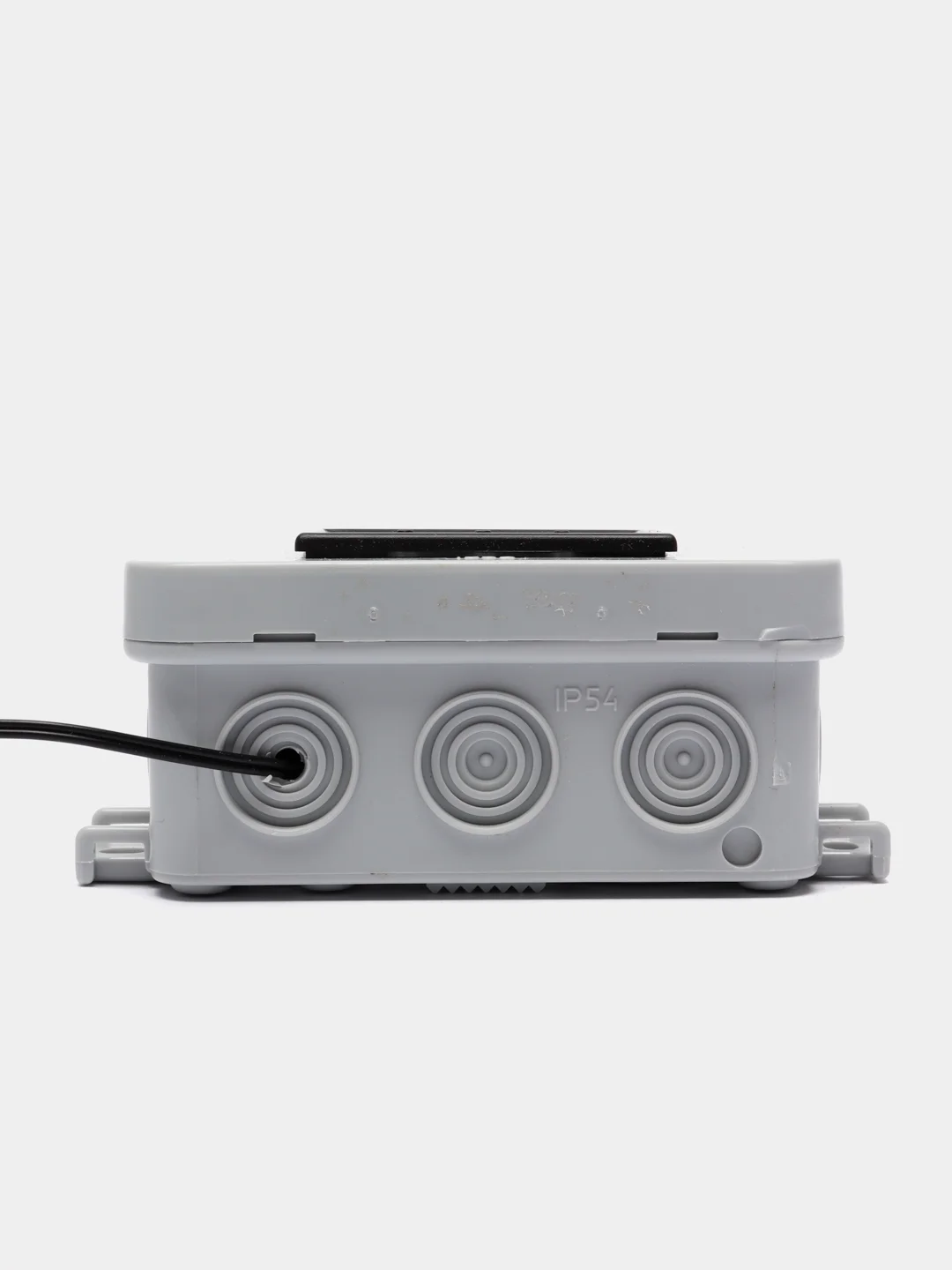

Провода можно вывести в любом месте корпуса как вам будет удобно
просверлив нужные отверстия и сверху, и снизу и даже по бокам устройства
Видео на Ютубе
Смотри Видео на Дзен
https://dzen.ru/video/watch/66dd8ce36f9d5d01a2a41c7e
Вам нужно будет открыть корпус и сделать правильную разводку проводов своими силами.
Настройка в таблице.
Инструкция
Подготовка к работе:
- Подключите источник постоянного напряжения 12VDC к контактам "+12" (плюс) и "GND" (минус).
- Подключите нагрузку к контактам "K0" и "K1" (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)
Можно питать нагрузку с различным питающим напряжением от 5в до 220в.
Установка и настройка заданной температуры:

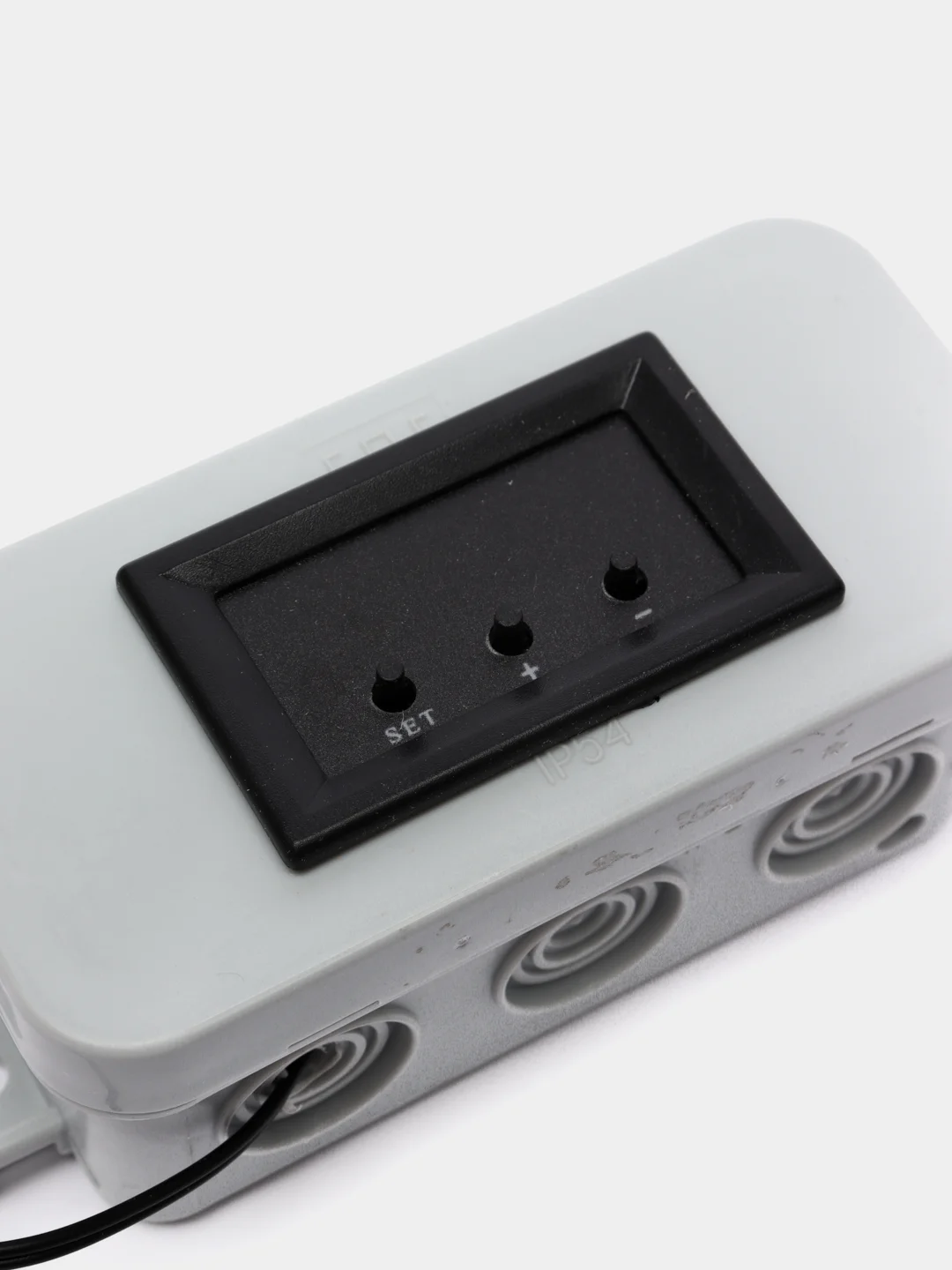

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками "+" и "-" установите заданную температуру, и еще раз нажмите кнопку "SET", или не нажимайте никакие кнопки в течении 5 секунд.
Программирование:
Для входа в режим программирования удерживайте, в течение 5 секунд кнопку "SET", после чего кнопками "+" или "-" выберите код параметра меню (P0...P6) из таблицы "Меню терморегулятора". Далее для настройки параметра, нажмите кнопку "SET" и кнопками "+" или "-" измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку "SET", или же не нажимайте никакие кнопки в течении 5 секунд.

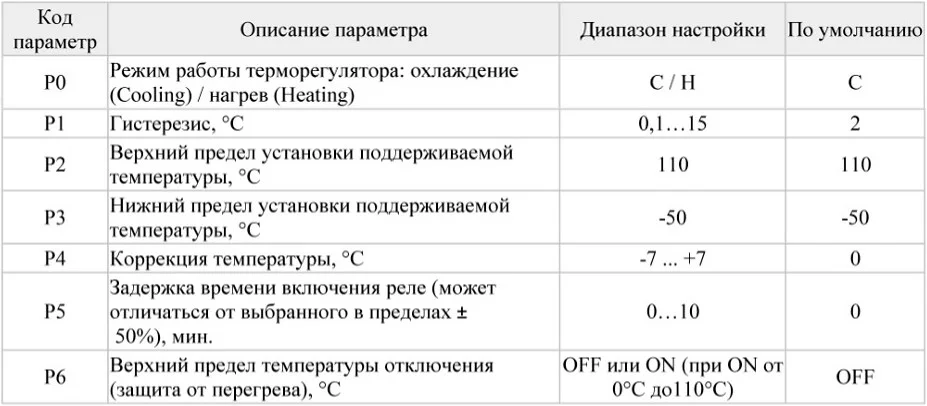

Меню терморегулятора:
Индикация:
LED дисплей отображает следующие значения:

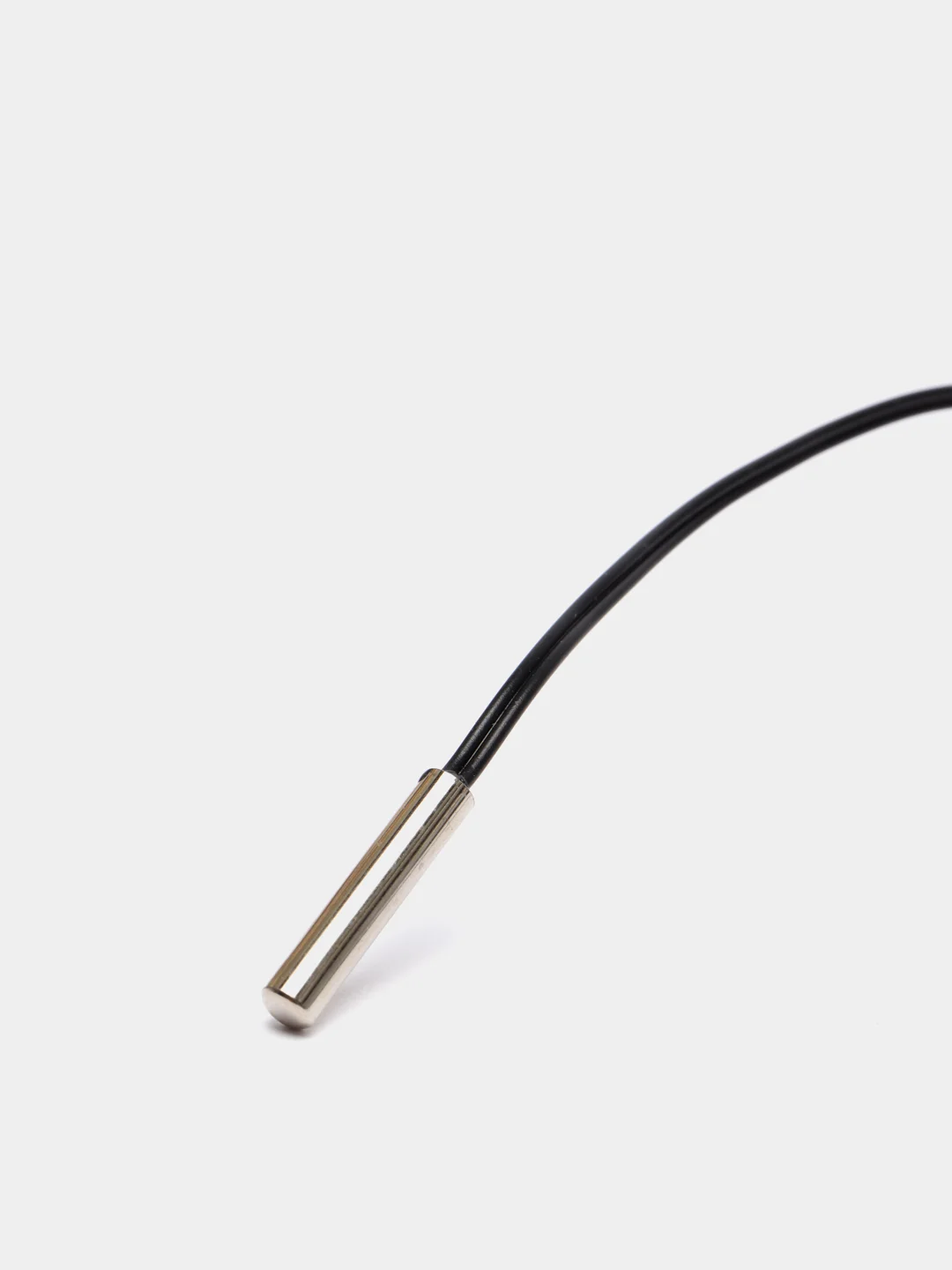

- "LLL" - датчик не подключен;
- "HHH" - температура вне диапазона (меньше -50 гр. или больше +110 гр.);
- "---" - превышение пределов, заданных в параметре P6.
Сброс параметров на заводские установки:
Для сброса параметров до заводских настроек (настройки по умолчанию) необходимо сделать:
- Отключить питание;
- Нажать и удерживать кнопки "+" и "-" одновременно;
- Подать питание на терморегулятор. На LED дисплее отобразится надпись "888", после чего отобразится текущая температура.
