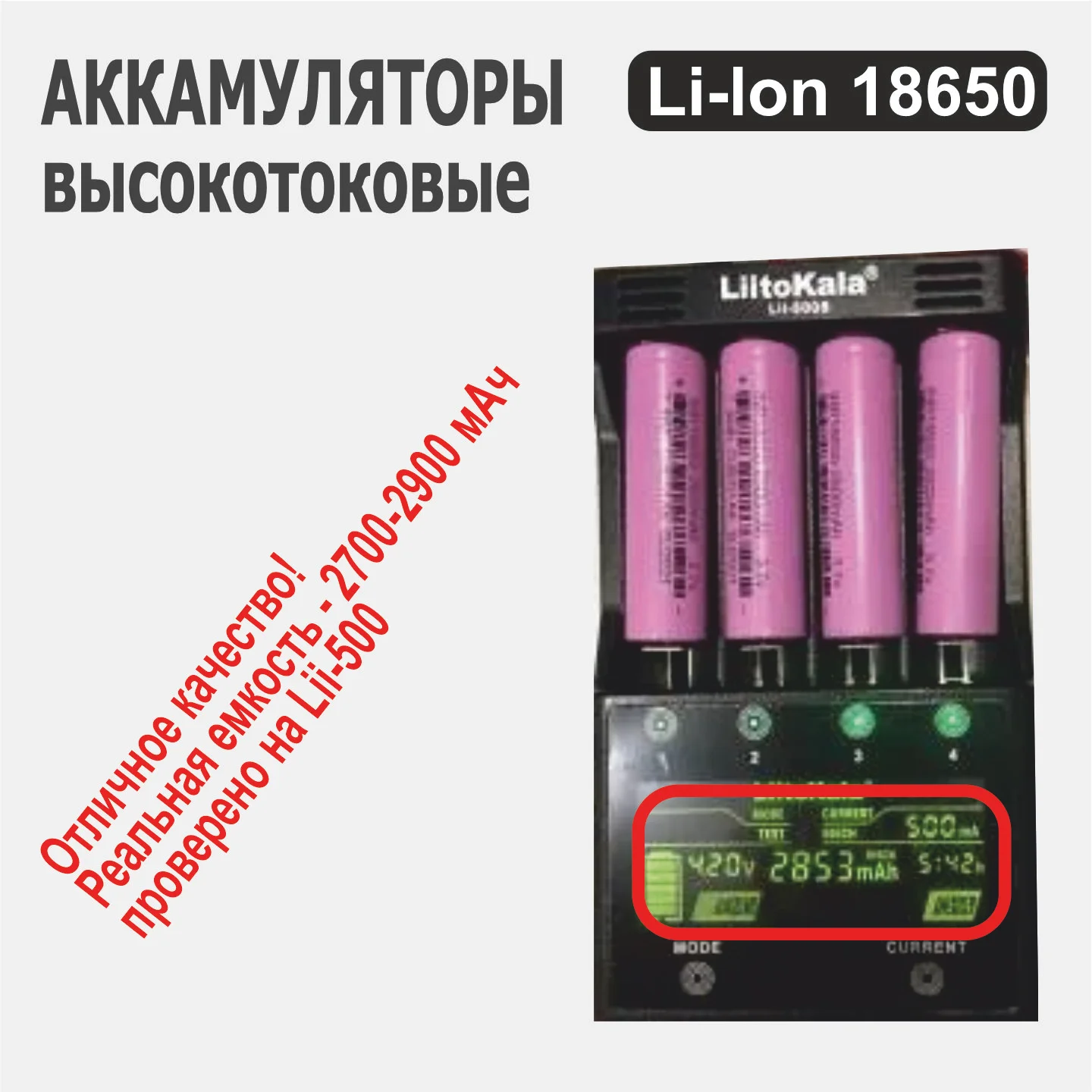

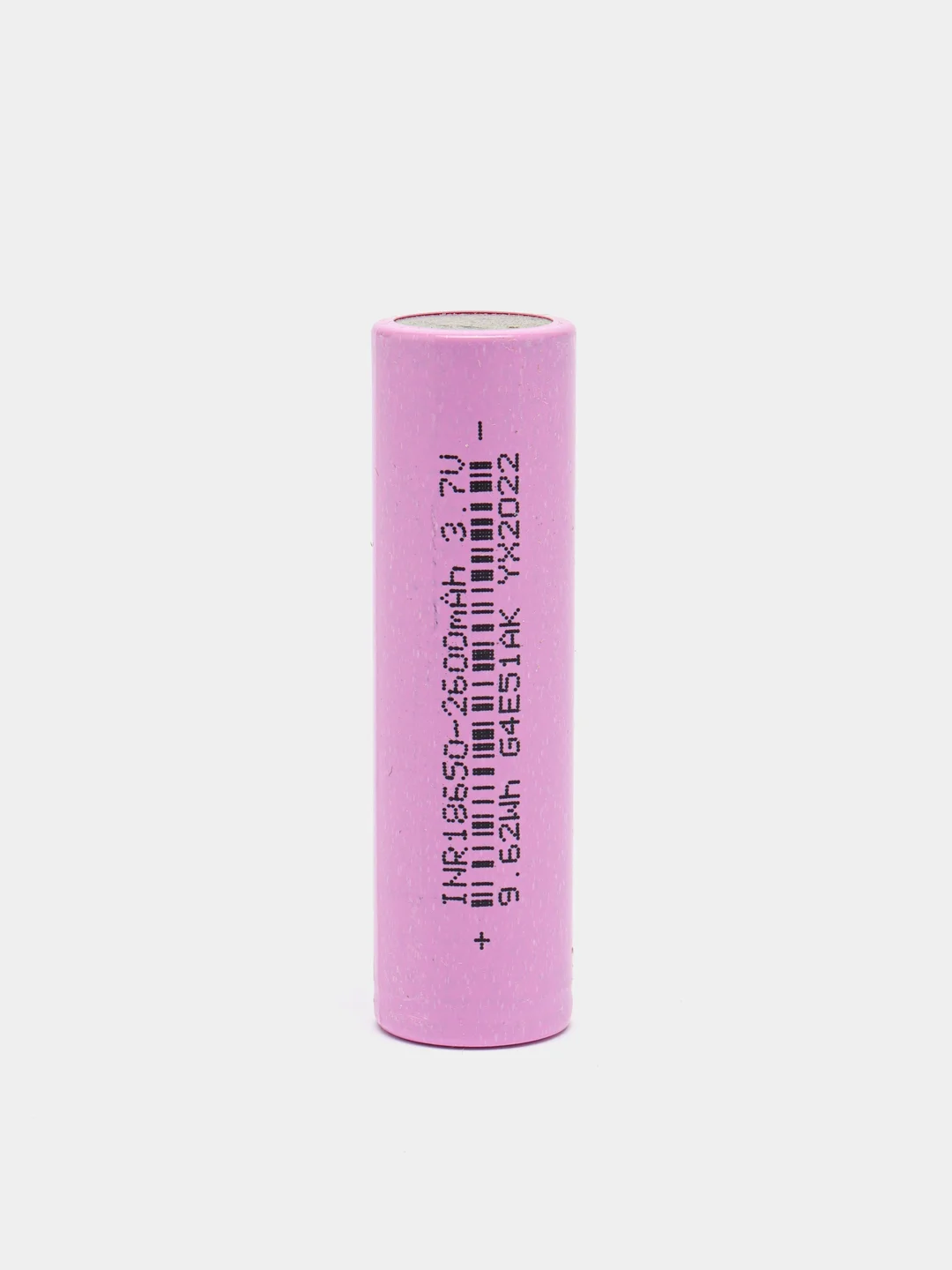

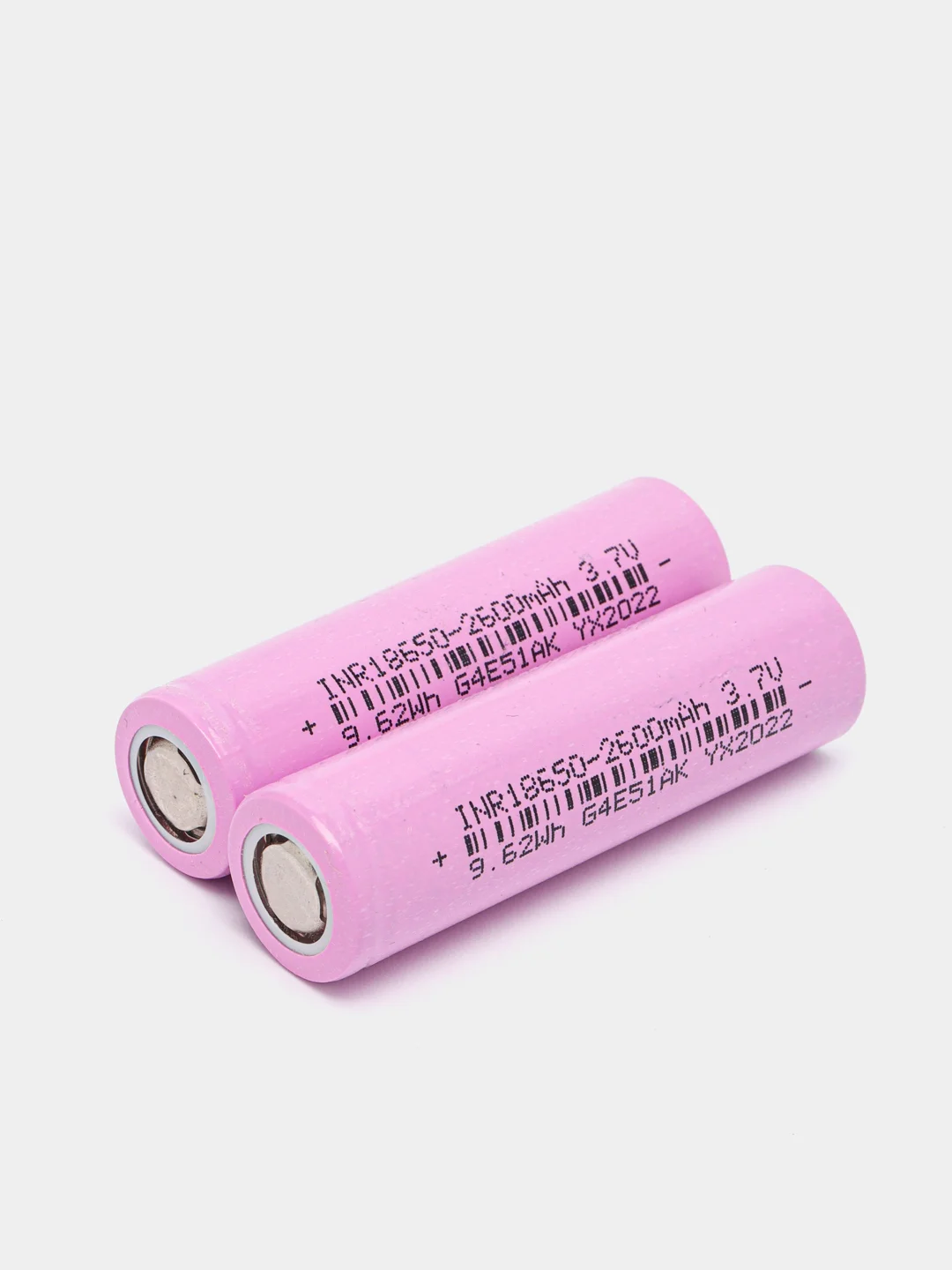

Аккумулятор 18650 2600mAh INR, 3.65V отлично подходит для разнообразных средств передвижения (самокаты, гироскутеры и т.д.).
Инструкция
Габаритные характеристики элемента 18650
Литий-ионные аккумуляторы форм-фактора 18650 – это цилиндрические ячейки размерами 18 х 65 мм. При наличии электронной платы защиты размеры ячеек немного увеличиваются – примерно на 0,3–0,5 мм.
Что представляет собой аккумулятор 18650
Элемент 18650 – это литий-ионный аккумулятор, который применяется во многих областях, таких как портативная электроника (например, фонари), электромобили и автомобили (Tesla и др.), и многих других сферах. Основное преимущество этой батареи – это лучшие характеристики в сравнении с конкурентами (допустимая нагрузка по току, напряжение, срок службы, срок хранения, безопасность, рабочая температура и др.).
Буквенная маркировка
В распространенных вариантах буквенной маркировки – ICR, INR, IMR, IFR – буква I указывает на использование Li-ion технологии, а R – на то, что это не батарейка, а перезаряжаемый аккумулятор (Rechargeable). По 2-й букве такой маркировки можно определить тип химии:
ICR – литий-кобальтовая технология. Обеспечивает высокую энергоемкость, но не отличается стабильностью. Часто ICR аккумуляторы применяются в ноутбуках. Для безопасного использования таких элементов необходима надежная плата защиты.
IMR – литий-марганцевая технология. Такие «банки» выдерживают разрядные токи до 10С, поэтому их называют высокотоковыми. Они отличаются повышенной стабильностью и эффективностью.
INR – состав с никелем и марганцем. Такое сочетание компонентов обеспечивает аккумуляторам высокую энергоемкость (благодаря никелю), химическую стабильность, безопасность применения и низкое сопротивление (благодаря марганцу). INR аккумуляторы дороже ICR и IMR моделей. Применяются они в фонариках, цифровой технике, электроинструментах.
IFR – литий-железо-фосфатные модели. Отличаются рекордной стабильностью и безопасностью. Обеспечивают токоотдачу до 30С. Без проблем работают при температурах от -30 до +60 °С. В отличие от остальных моделей, имеют меньшее рабочее напряжение и редко встречаются формате 18650. Используются в АКБ для электротранспорта, солнечных электростанций, портативного электроинструмента, пуско-зарядных устройств, телекоммуникационных приборов.
Иногда встречается нетипичная буквенная маркировка литий-ионных аккумуляторов NCR или NCA. Это Li-ion ячейки с никелем, кобальтом и изолятором из оксида алюминия. По типу химии они схожи с моделями типа INR, но вместо марганца содержат алюминий – Li (NiCoAl)O2.
Токоотдача у таких аккумов небольшая – 1С, срок службы – свыше 500 циклов, номинал напряжения – 3,6 В, минимум – 2,5 или 2,75 В, а максимум – 4,25 В. Емкость таких моделей достигает 3600 мАч.
Для чего нужны обозначения c и ма*ч аккумулятора
При работе с батареями вы сталкиваетесь с двумя самыми важными характеристиками – это значение мА*ч и C. К примеру, 2850 мА*ч означает, что если мы потребляем 2,85 А от аккумулятора, то он разрядится через 1 час. Аналогично, если мы потребляем 0,285 А от аккумулятора, то его хватит на 10 часов, поэтому мы можем использовать это значение, чтобы рассчитать, сколько времени сможет работать потребитель тока от батареи.
Значение C для батареи 18650 обычно равно единице, это значит, что мы можем потреблять от батареи максимум 2,85 А. Максимальный ток батареи рассчитывается как произведение А*ч на С. Таким образом, если значение C для нашей батареи равно 0.5, то возможно потреблять только 1,42A (2,8 / 2) от батареи.
Правила эксплуатации элементов 18650
Аккумулятор 18650 – литий-ионный, поэтому при его использовании необходимо соблюдать особую осторожность. Это касается как зарядки, так и разрядки аккумулятора. При разрядке аккумулятора необходимо, чтобы потребляемый ток не был больше C, причем аккумулятор никогда не должен разряжаться до значений ниже 3,0 В. Обычно используется схема для контроля тока разряда и напряжения, чтобы, в случае необходимости, отключать аккумулятор от нагрузки.
Также не следует допускать короткого замыкания и реверса полярности аккумулятора. Если вы используете один элемент 18650, то для его безопасной зарядки и разрядки рекомендуется использовать модуль защиты батареи, такой как TP4056.
Как заряжать аккумулятор 18650?
Напряжение заряда элемента 18650 составляет 4,2 В, а рекомендуемый зарядный ток – 1 А (0,5 C). Опять же, такой модуль, как TP4056, очень пригодится для зарядки батареи и также обеспечит защиту при разрядке.
Обычно для достижения более высокого уровня напряжения или тока, несколько аккумуляторов 18650 подключают последовательно или параллельно. В таком случае следует позаботиться о том, чтобы у всех элементов был один и тот же уровень напряжения. Для этого производится балансировка ячеек и обычно выполняется с использованием BMS (система управления батареями), которая отвечает за равномерную зарядку и разрядку батарей.
Применение аккумуляторов 18650
Портативная электроника
Электрические транспортные средства
Устройства, использующие солнечную энергию
Домашние аккумуляторные батареи
Переносные зарядные устройства
Аккумуляторы для ноутбуков
Что значит защищенный аккумулятор
Li-Ion аккумуляторы должны работать в диапазоне напряжений 4,2-2,5В. Для того, чтобы в процессе работы напряжение на АКБ не выходило за пределы этого диапазона на минусовой контакт незащищенного Li-Ion АКБ (их еще называют «ячейка») ставят небольшую электронную плату защиты (зачастую, она именуется просто «защита»).
Для чего нужны защищенные аккумуляторы
Защищенные аккумуляторы можно применять в любых устройствах, которые расчитаны на работу с Li-Ion источниками питания и не имеют встроенного контроллера заряда-разряда. В настоящее время основными потребителями защищенных АКБ являются светодиодные фонари, так как именно такие аккумуляторы способны обеспечить питанием мощные светодиоды в течении продолжительного времени.
Если у вас светодиодный фонарь, с вероятностью 99% вам необходим защищенный аккумулятор. Если вы хотите отремонтировать батарею в ноутбуке или в шуруповерте или просто вам нужна БАТАРЕЯ из LI-Ion аккумуляторов, то вам необходимы именно незащищенные АКБ.
