Описание

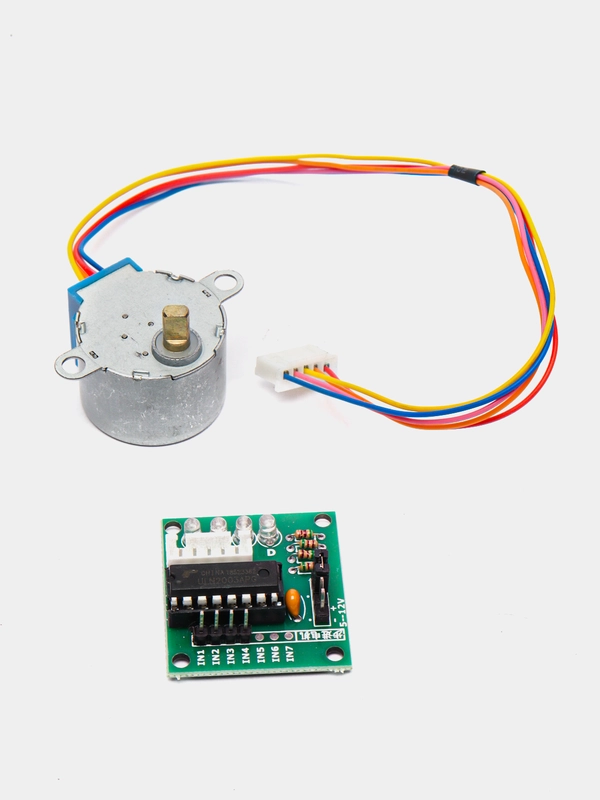

Шаговый мотор 28BYJ-48 для платформы Arduino совместно с драйверной платой на микросхеме ULN2003 представляет собой надежную и точную систему управления положением. Этот набор является неотъемлемой частью для проектов DIY, робототехники и автоматизации благодаря своей точности и простоте в использовании.
Ключевые особенности:
- Шаговое управление: Мотор 28BYJ-48 обладает возможностью микрошагового управления, что обеспечивает точное позиционирование.
- Совместимость с Arduino: Идеально подходит для использования с платами Arduino, позволяя легко интегрировать мотор в разнообразные проекты.
- Универсальный драйвер ULN2003: Микросхема ULN2003 дает возможность подключения мотора к широкому спектру микроконтроллеров помимо Arduino.
Применение в проектах:
- Системы автоматизации — мотор может использоваться для создания автоматических занавесок, кормушек для животных, автоматических дверей.
- Робототехника — применяется в конструировании роботизированных механизмов, таких как манипуляторы и мобильные роботы.
- Творческие проекты — идеален для художественных и дизайнерских инсталляций, требующих контролируемого движения.
Преимущества для разработчиков:
- Простота в интерфейсе и программировании делает этот мотор доступным даже для начинающих энтузиастов.
- Малые размеры и эффективность мотора 28BYJ-48 позволяют воплощать проекты с ограниченным пространством.
- Улучшенное управление и долговременная работа благодаря драйверу ULN2003.
Шаговый мотор 28BYJ-48 с драйвером ULN2003 — отличный выбор для тех, кто хочет добавить автоматизацию в свои проекты, увеличить их функционал и обеспечить высокую точность движения.

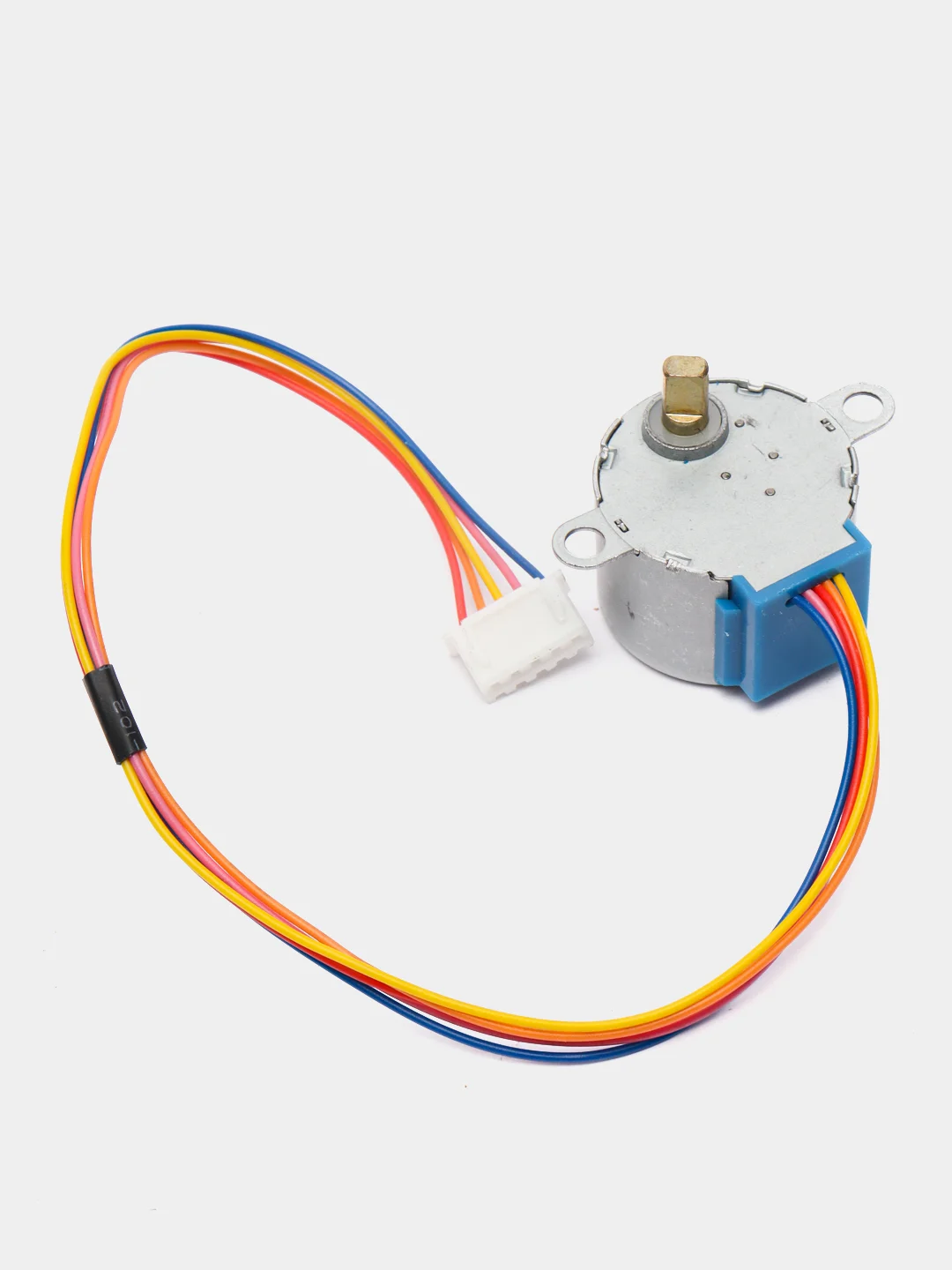

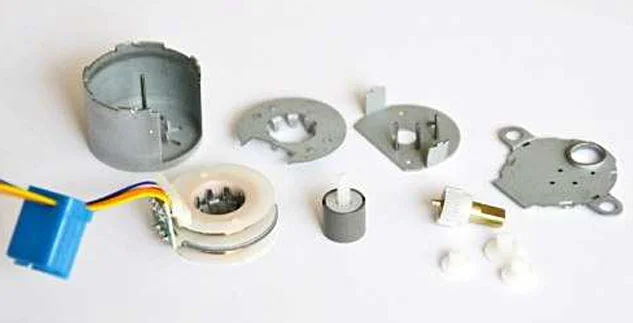

Характеристики 28BYJ-48-5V:
Cкорость вращения:
-номинальная 15 об/мин
-максимальная 25 об/мин
Питание:
-напряжение 5VDC;
Ток:
- каждая обмотка 160 мА;
- в 4-шаговом режиме 320 мА;
- при быстром вращении 200 мА;
Сопротивление фаз при измерении от провода питания: 41 Ом ;
Количество шагов ротора: 64;

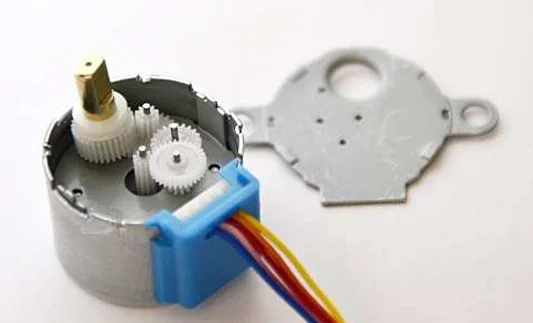

Коэффициент редукции: 1/63,68395;
Угол шага двигателя без учета редуктора:
- при 4-ступенчатой последовательности 11,25 ° (32 шага на оборот);
- при 8-ступенчатой последовательности 5,625 ° (64 шага на оборот)
Количество шагов вала мотора 28BYJ-48 за один оборот:
- в 4-ступенчатой последовательности 32 x 64 = 2048;
- в 8-ступенчатой последовательности 64 x 64 = 4096;
Крутящий момент не менее: 34,3 мНм (120 Гц);
Тормозящий момент: 600–1200 гсм
Тяга: 300 гсм
Изоляция класса: А
Шум на расстоянии 0,1 м: не более 35 dB
Вес:33 г

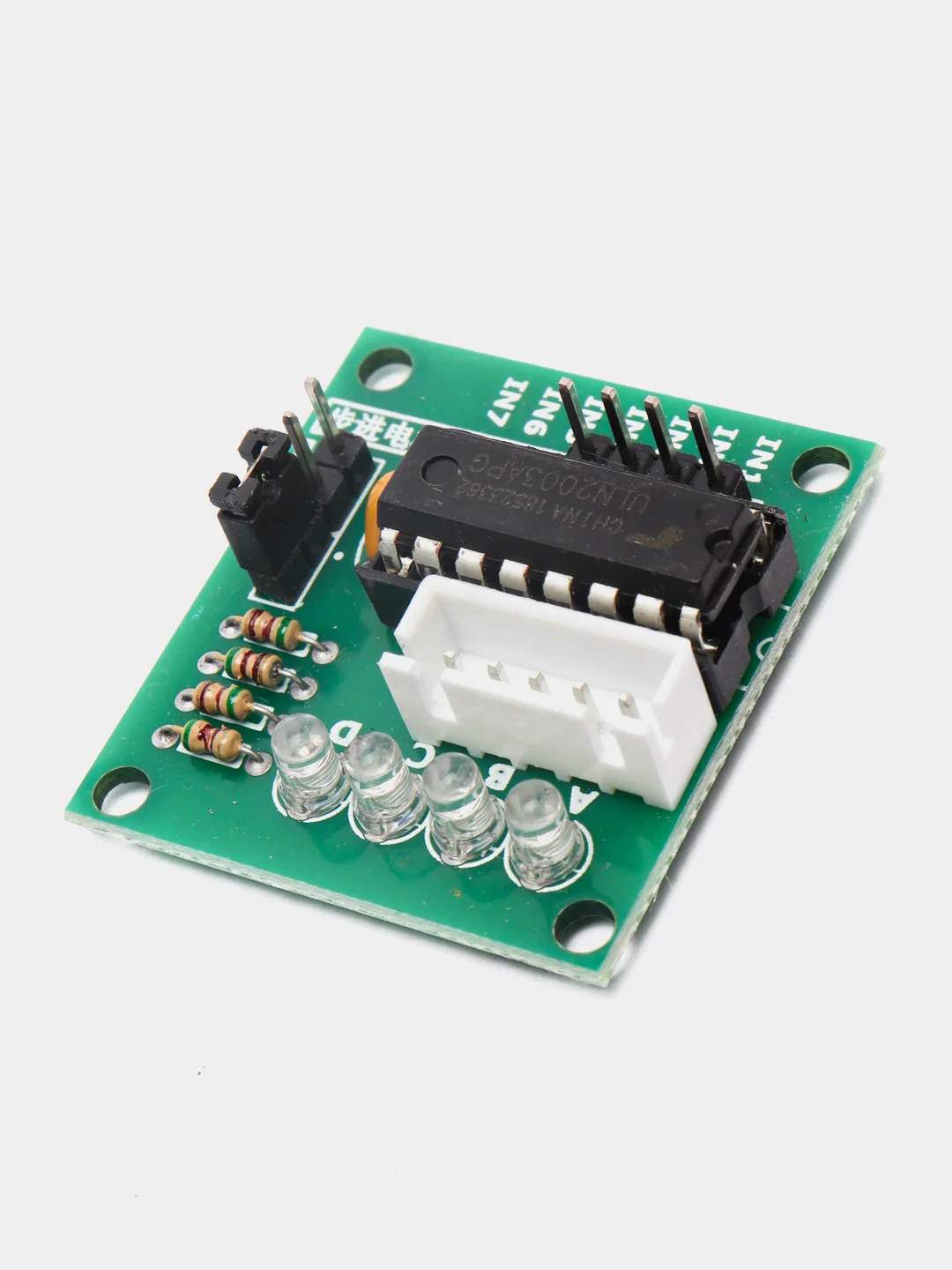

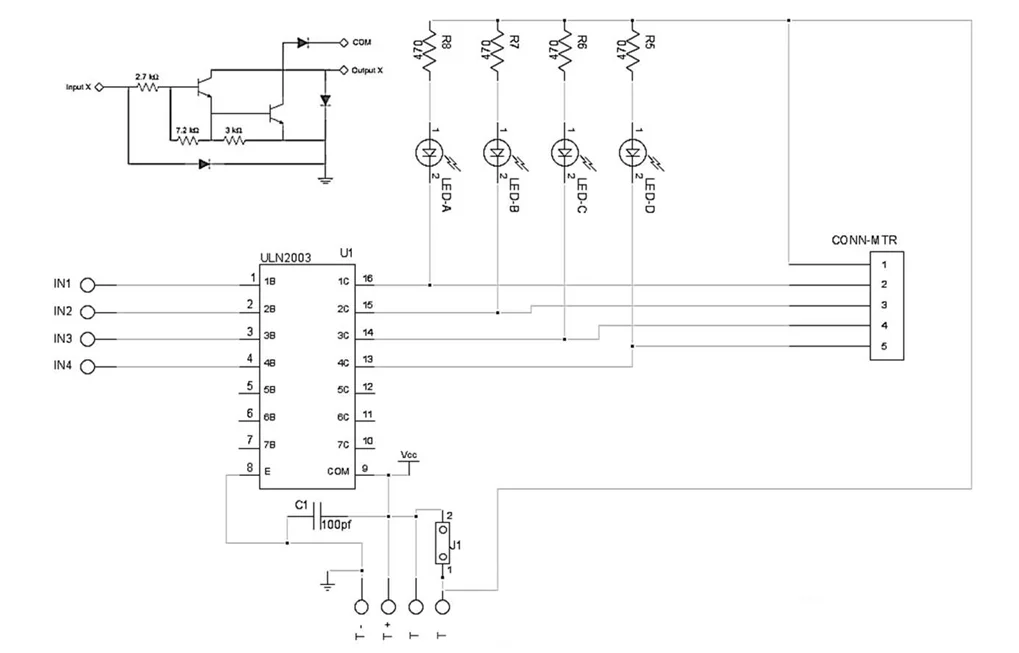

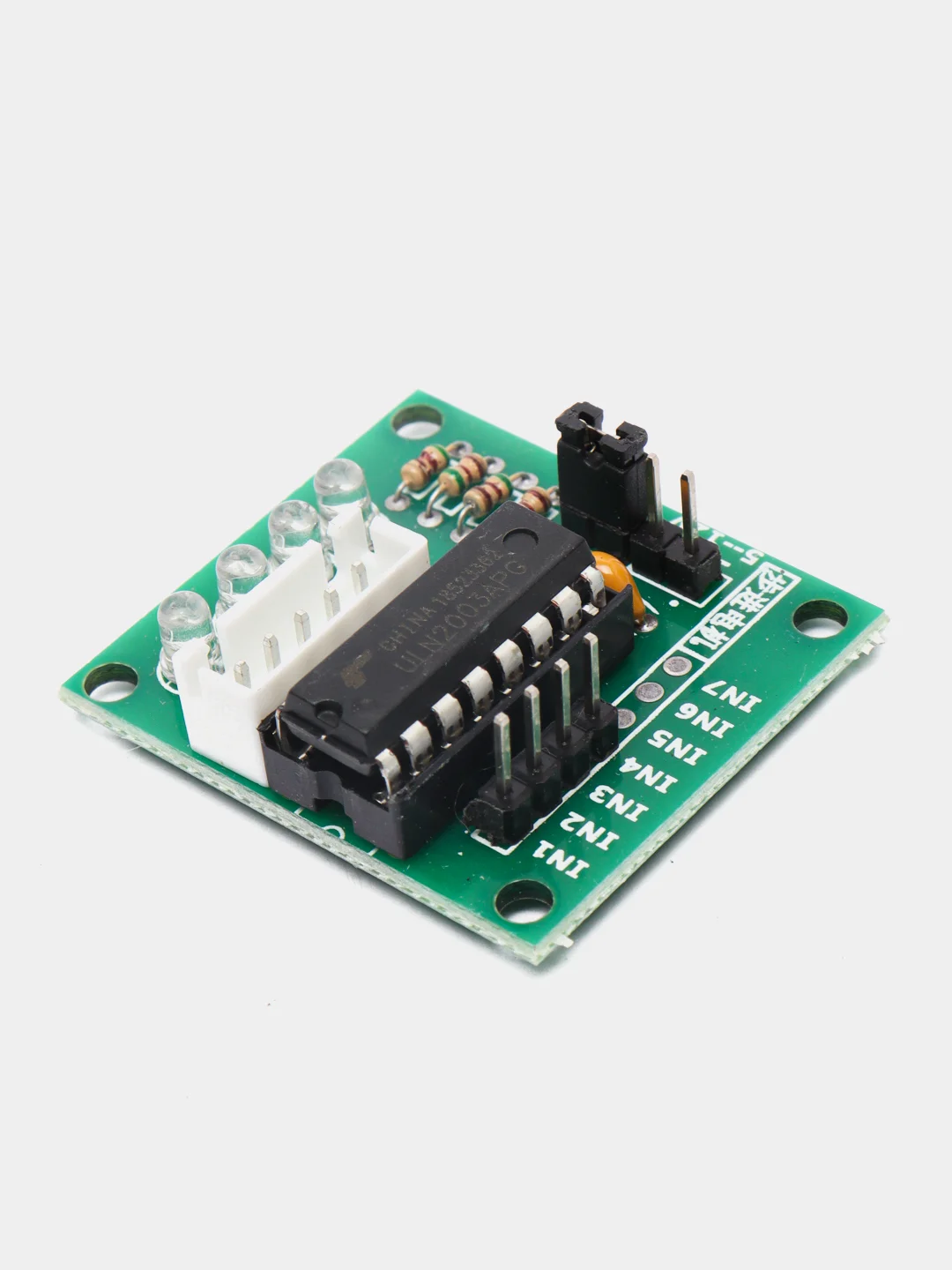

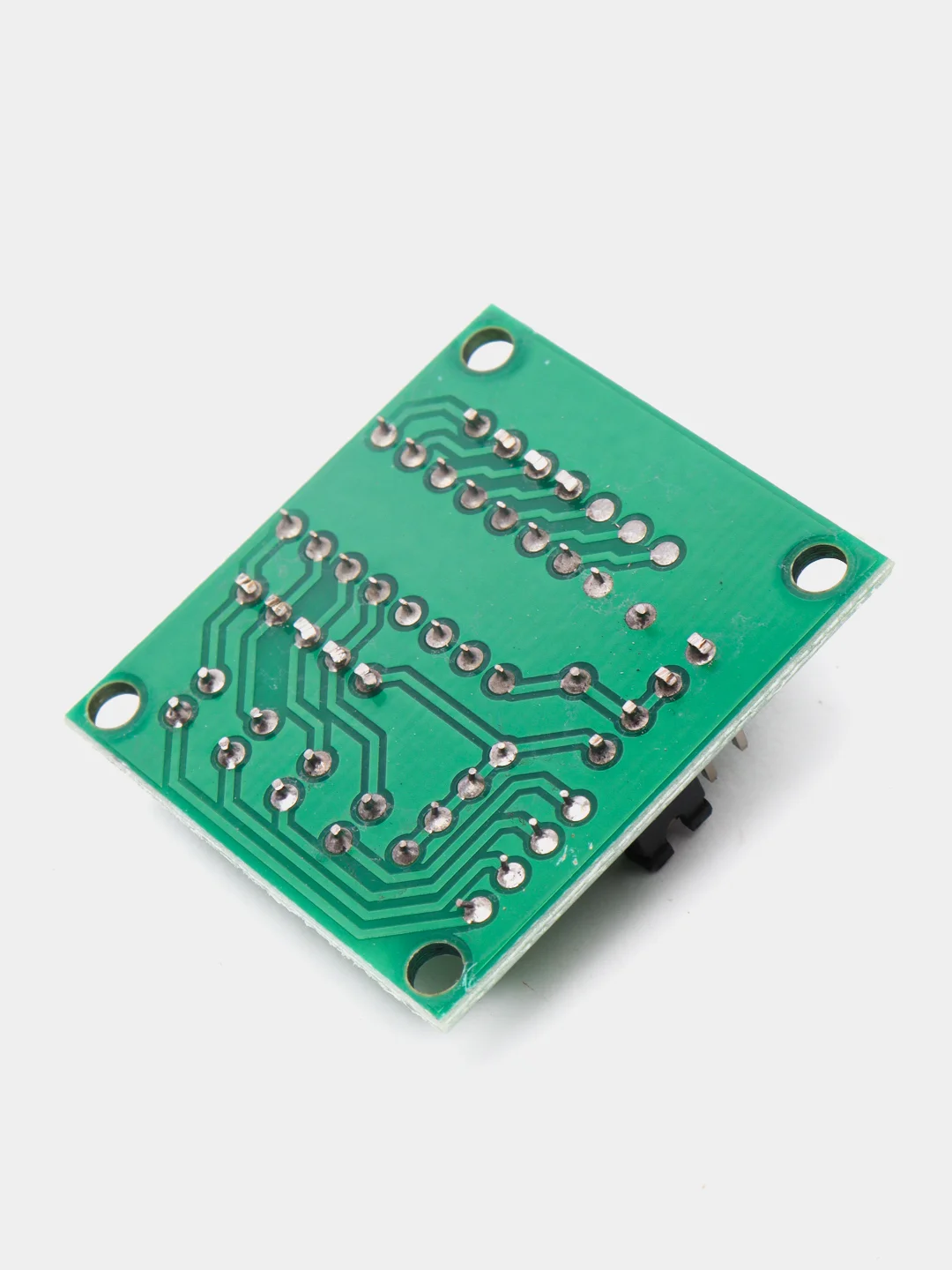

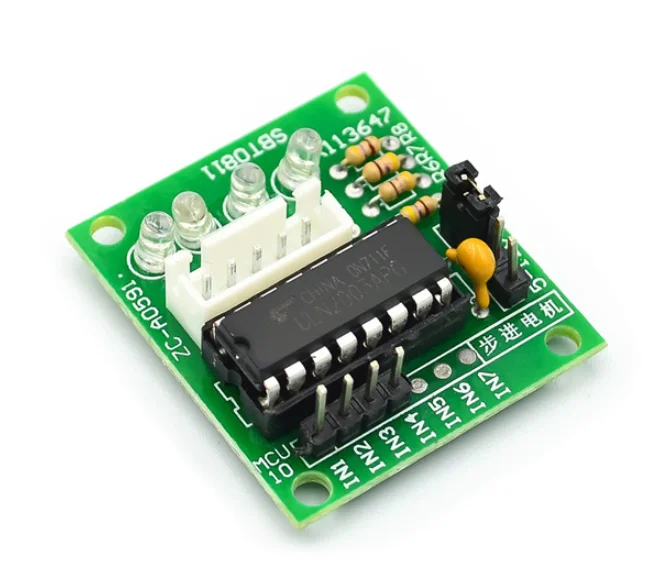

Характеристики ULN2003A:
Ток нагрузки одного выхода; предельный 500 мА;
Напряжение питания 5 или 12VDC;
Размеры 28 x 28 x 20 мм.
