Модуль датчика капли дождя / влажности FC-37 на чипе LM393

Нет оценок

Более 60 заказов

Модуль датчика капли дождя FC-37 на LM393 представляет собой компактную плату, которая позволяет обнаруживать наличие дождя или влаги на поверхности. Модуль легко подключается к любому микроконтроллеру через два вывода и может использоваться для создания автоматических систем полива, контроля влажности почвы, а также для реализации других проектов, связанных с детектированием воды.

Тип: вибрационный датчик
DC входное рабочее напряжение электропитания: 3,3 В до 5 V (постоянного тока)
Имеет фиксированное отверстие для болтов, удобная установка
Формат вывода: выход цифрового переключателя (0 и 1) и аналоговый выход напряжения AO
С регулировкой чувствительности потенциометра:
Собран на микросхеме: LM393
Отдельный чувствительный элемент
Настройка чувствительности при помощи встроенного потенциометра
Цифровой и аналоговый выходы

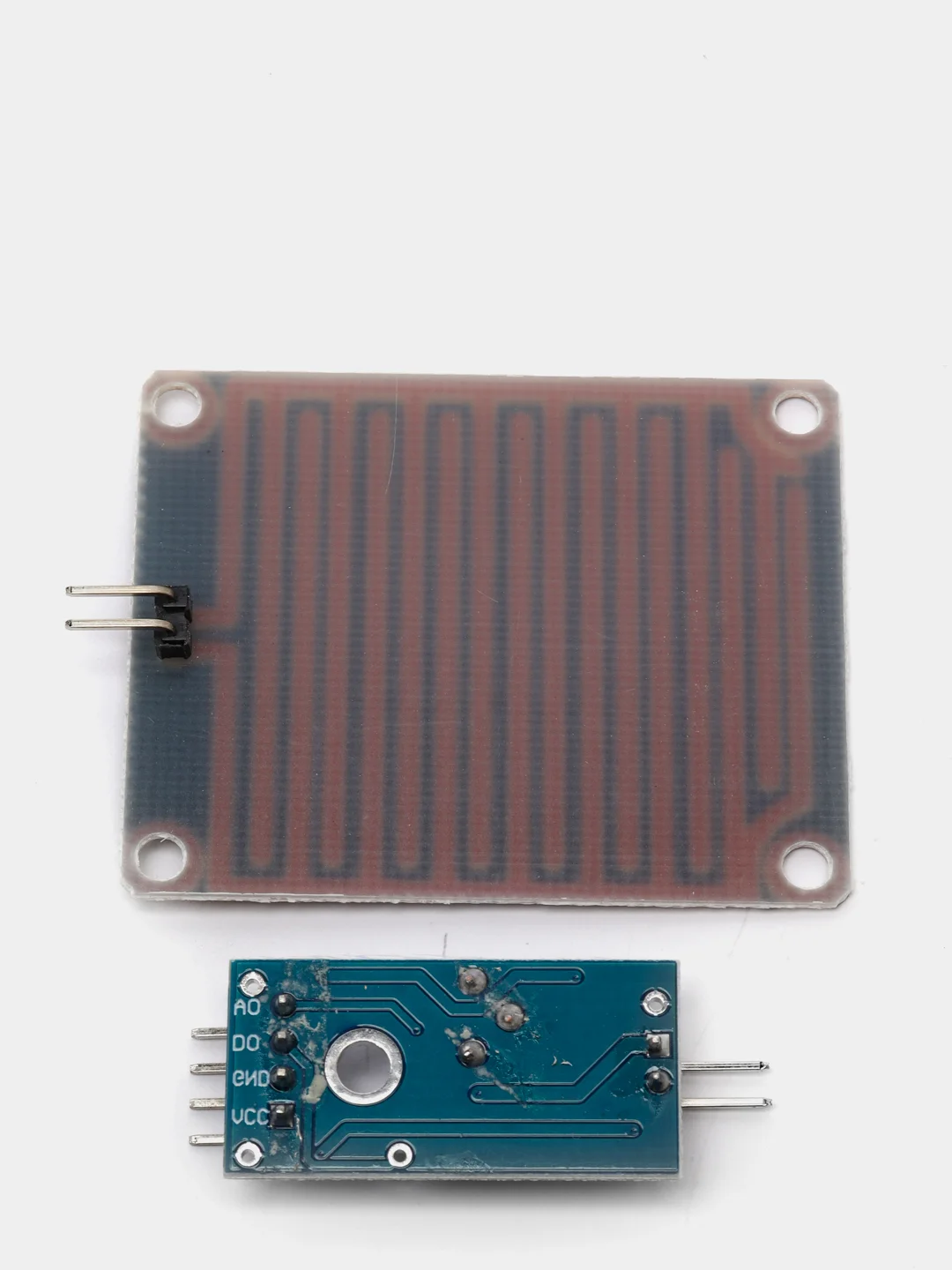

Контакты: питание, земля, цифровой вывод, аналоговый вывод

Описание

Датчик влажности состоит из платы датчика и платы компаратора. Настройка порога срабатывания датчика влажности производится путем регулировки подстроечного резистора на плате компаратора.

Может применяться в системах сигнализации о протечках или в системах автоматического полива растений.

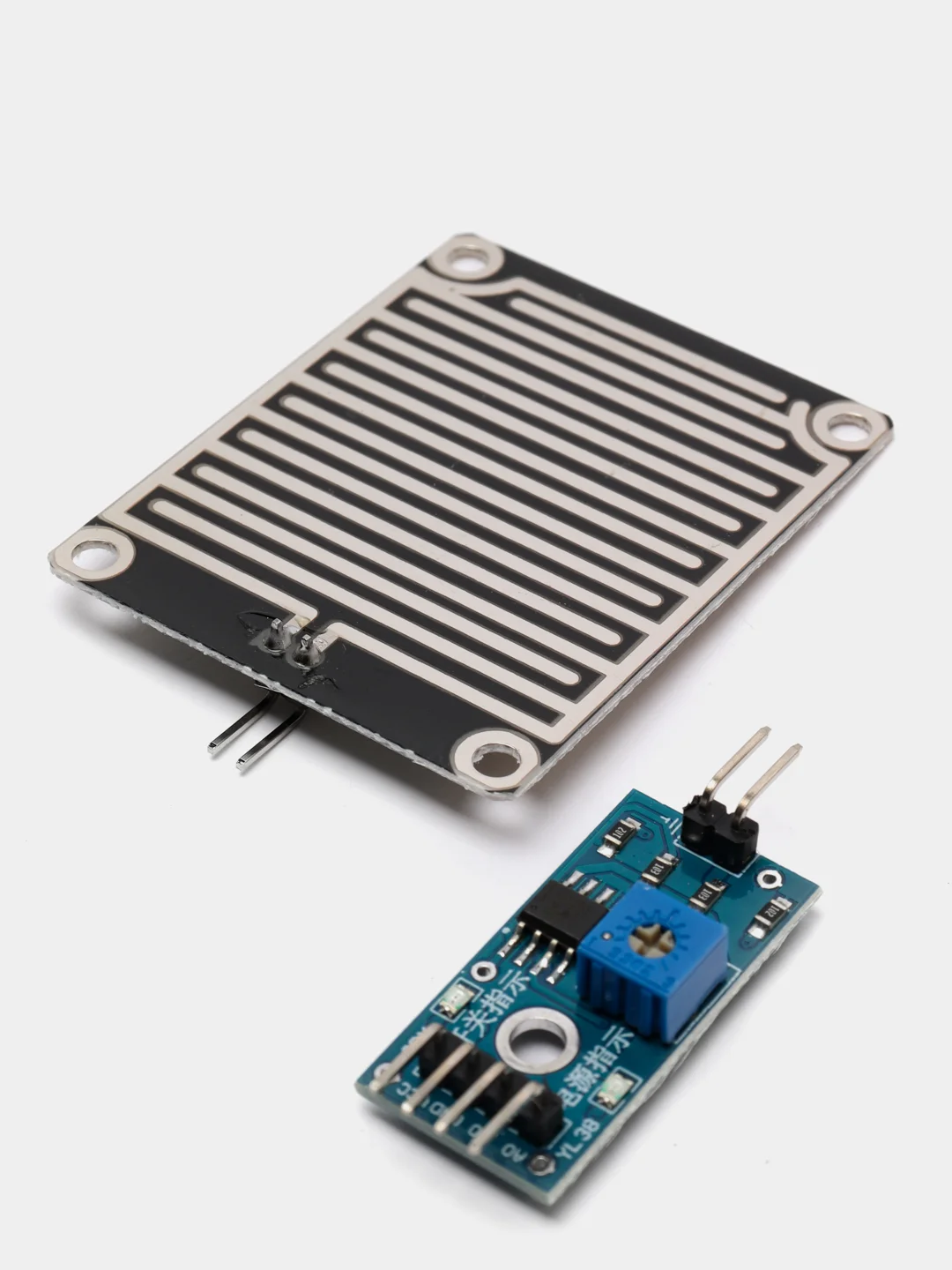

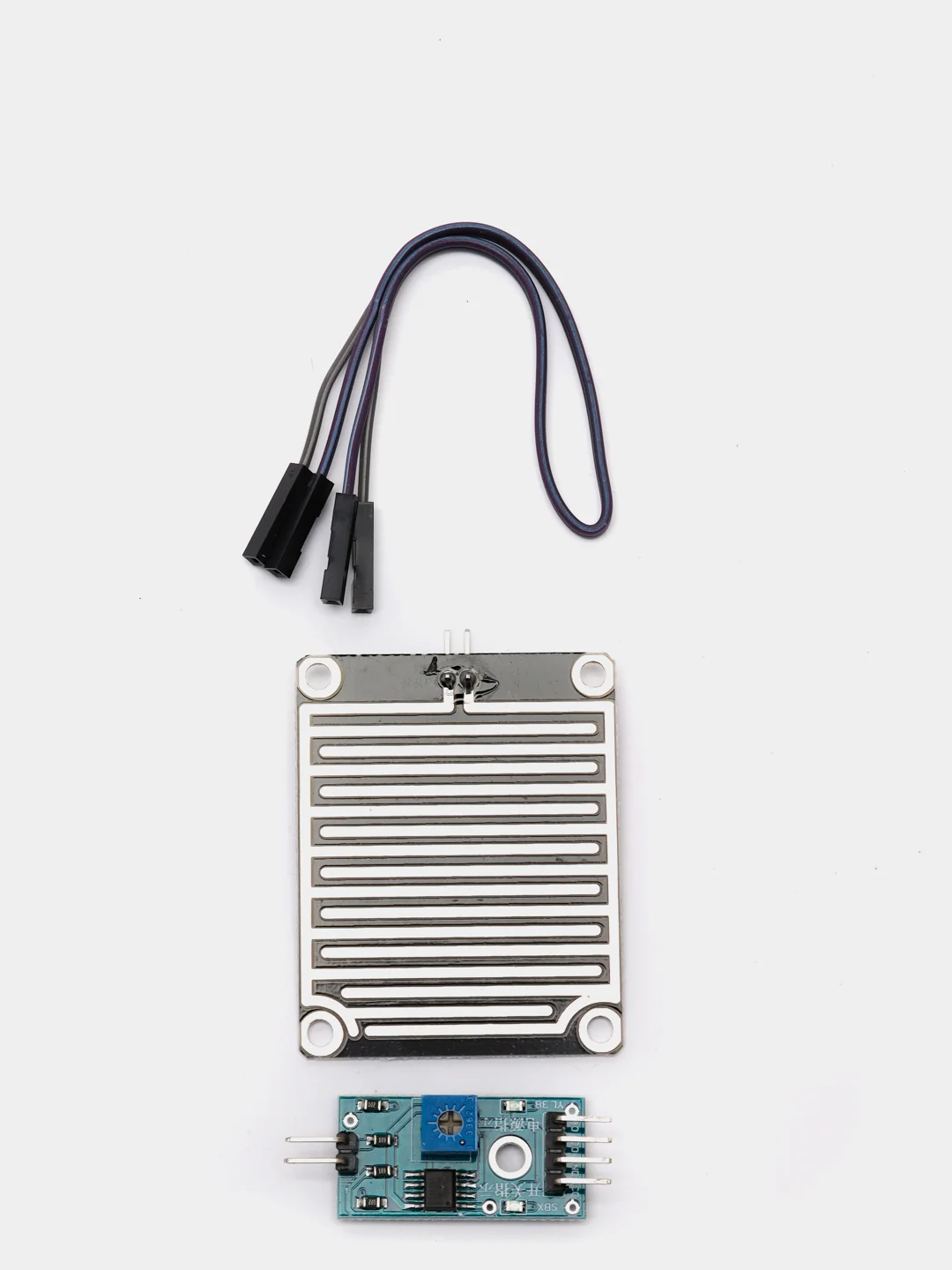

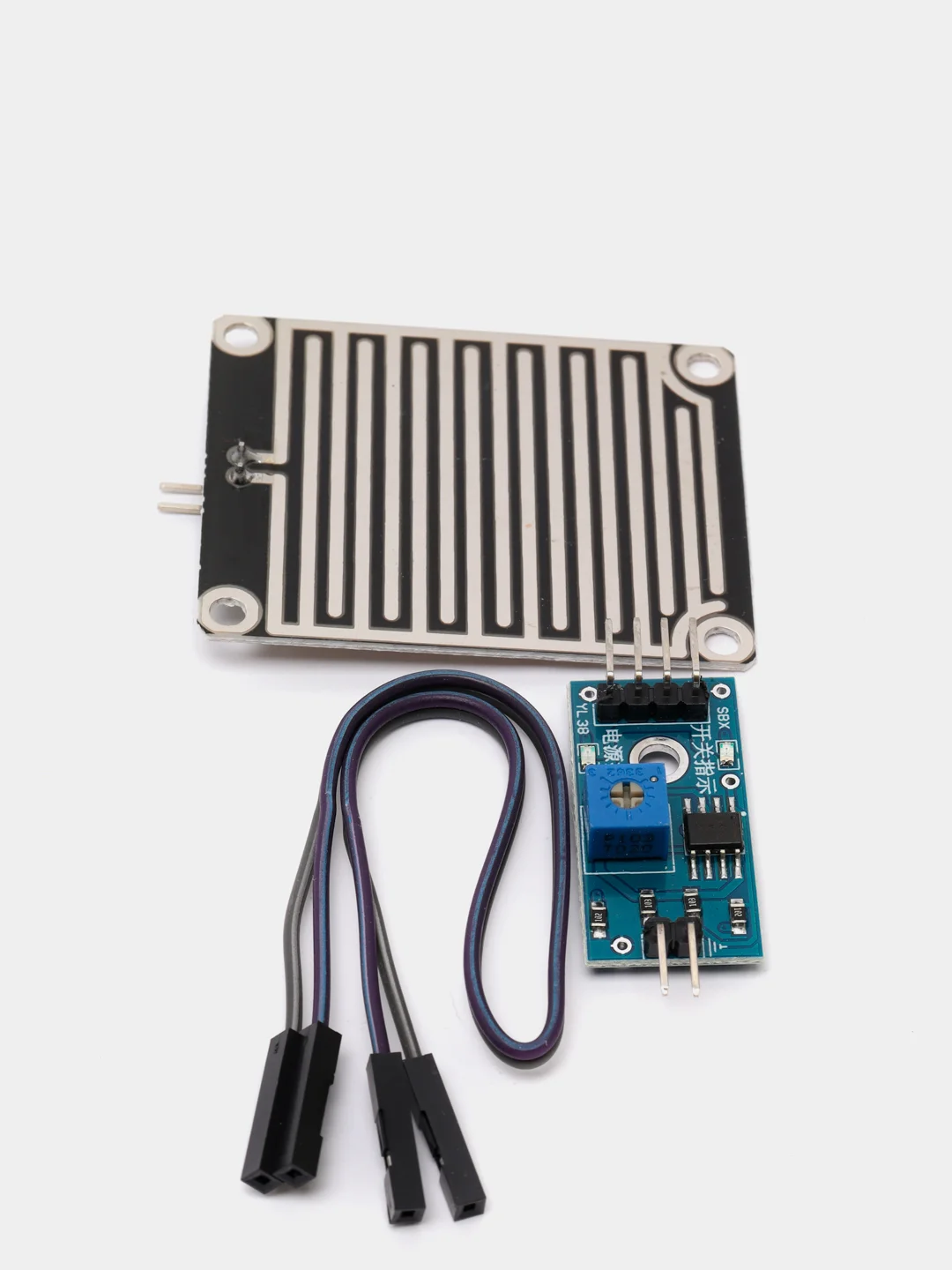

Сенсор дождя с дискретным и аналоговым выходом. Построен на компараторе LM393. Конструктивно датчик состоит из сенсорной пластины и драйвера. Сенсорная пластина и драйвер соединены между собой проводами, таким образом драйвер может не подвергаться увлажнению. Сенсорная пластина с никилиевым покрытием чувствительных контактов, что исключает окисление. Датчик способен обнаружить присутствие капель воды на поверхности пластины и сформировать выходной сигнал. Чувствительность датчика настраивается потенциометром на плате драйвера.

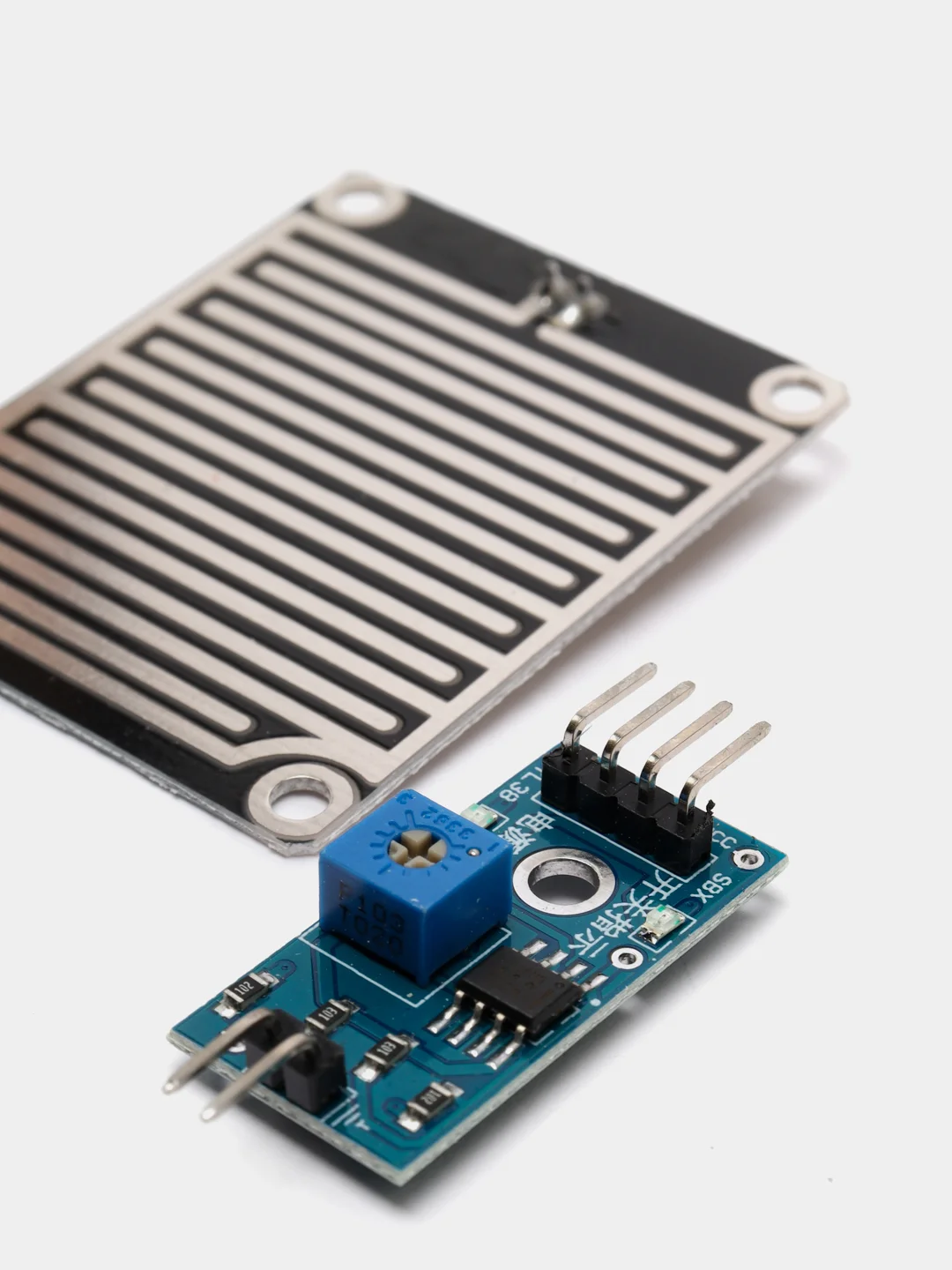

На плате расположен переменный подстроечный резистор, который используется для настройки порога срабатывания датчика (чувствительности).

Использование датчика дождя (погодного модуля) для Arduino:

Для измерения количества осадков;
Для экономии воды. Датчик прерывает запрограммированные циклы полива при накоплении определенного уровня осадков;
Для управления работой стеклоочистителей. В соответствии с количеством дождевых капель на ветровом стекле, датчик дождя активирует стеклоочистители и устанавливает режим их работы.

Управление датчиком дождя:

От контроллера;
От другого управляющего микропроцессорного устройства с помощью специальных программ.

Уважаемый Клиент!

Мы прилагаем множество усилий, чтобы сохранить низкие цены при достойном качестве. Поэтому нам важна Ваша оценка. Если Вы остались недовольны качеством товара, то убедительно просим Вас, свяжитесь с нами. Мы в кратчайшие сроки решим возникшие проблемы. Напоминаем,что гарантийный период на продукцию действует в течение 7 дней с момента получения заказа. Обращаем Ваше внимание, что продавец не несёт ответственности за нестабильную работу технического средства в том случае, если нагрузки отличились от допустимых значений, которые указаны на сайте.

Инструкция

-Подключен к источнику питания 5 В, нет капель воды на индукционной пластине, DO выход для высокого уровня, выключить свет, капли воды, выход DO для низкого уровня, индикатор переключения, удаляет капли воды, возвращается снова, выходное состояние высокого уровня.

-Аналоговый выход AO, может быть подключен к микроконтроллеру AD mouth drops осадков в вышеуказанном размере.

-Цифровой выход TTL также может быть подключен к микроконтроллеру, чтобы определить, будет ли дождь.

Контакты:
