Описание

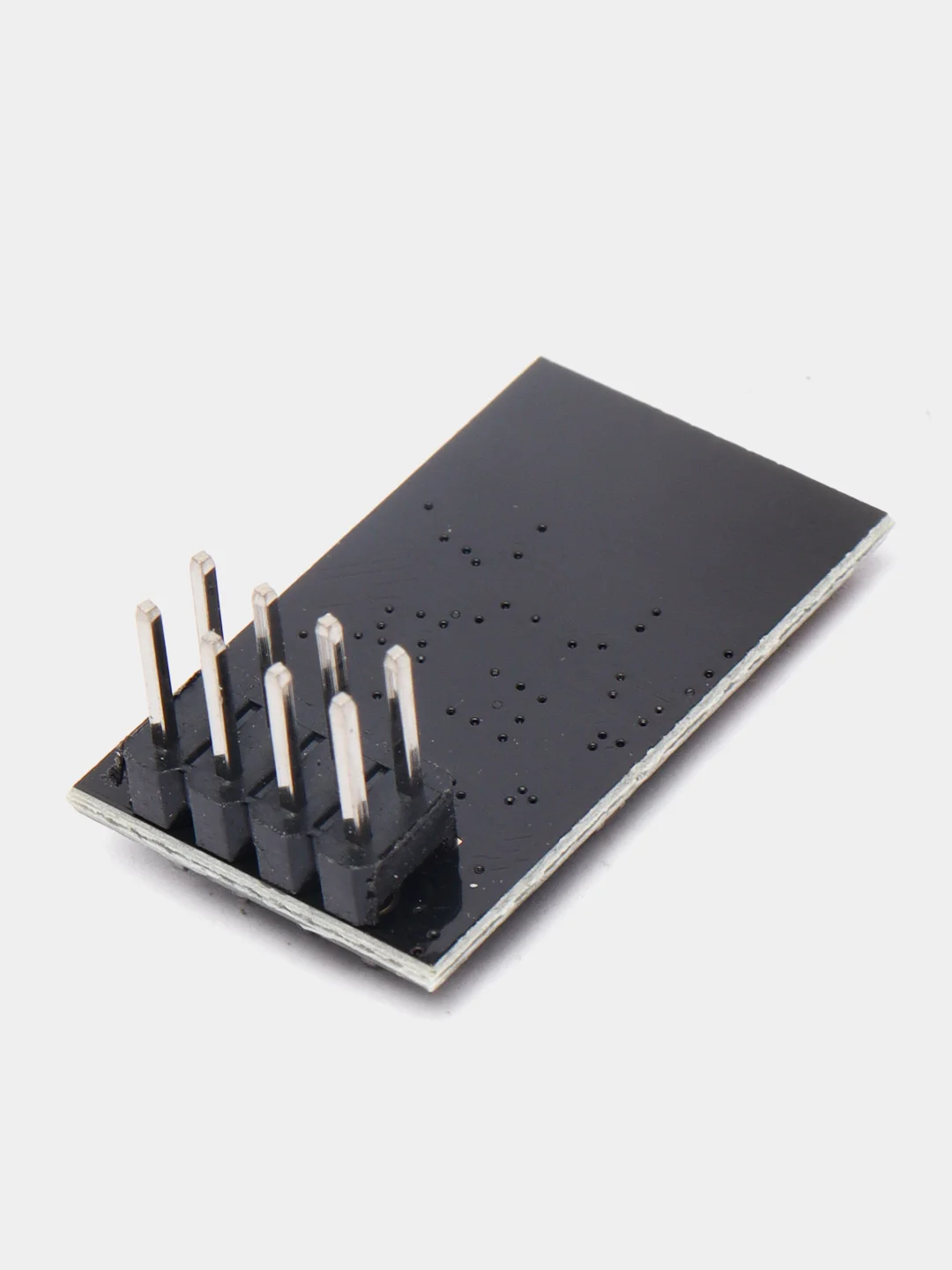

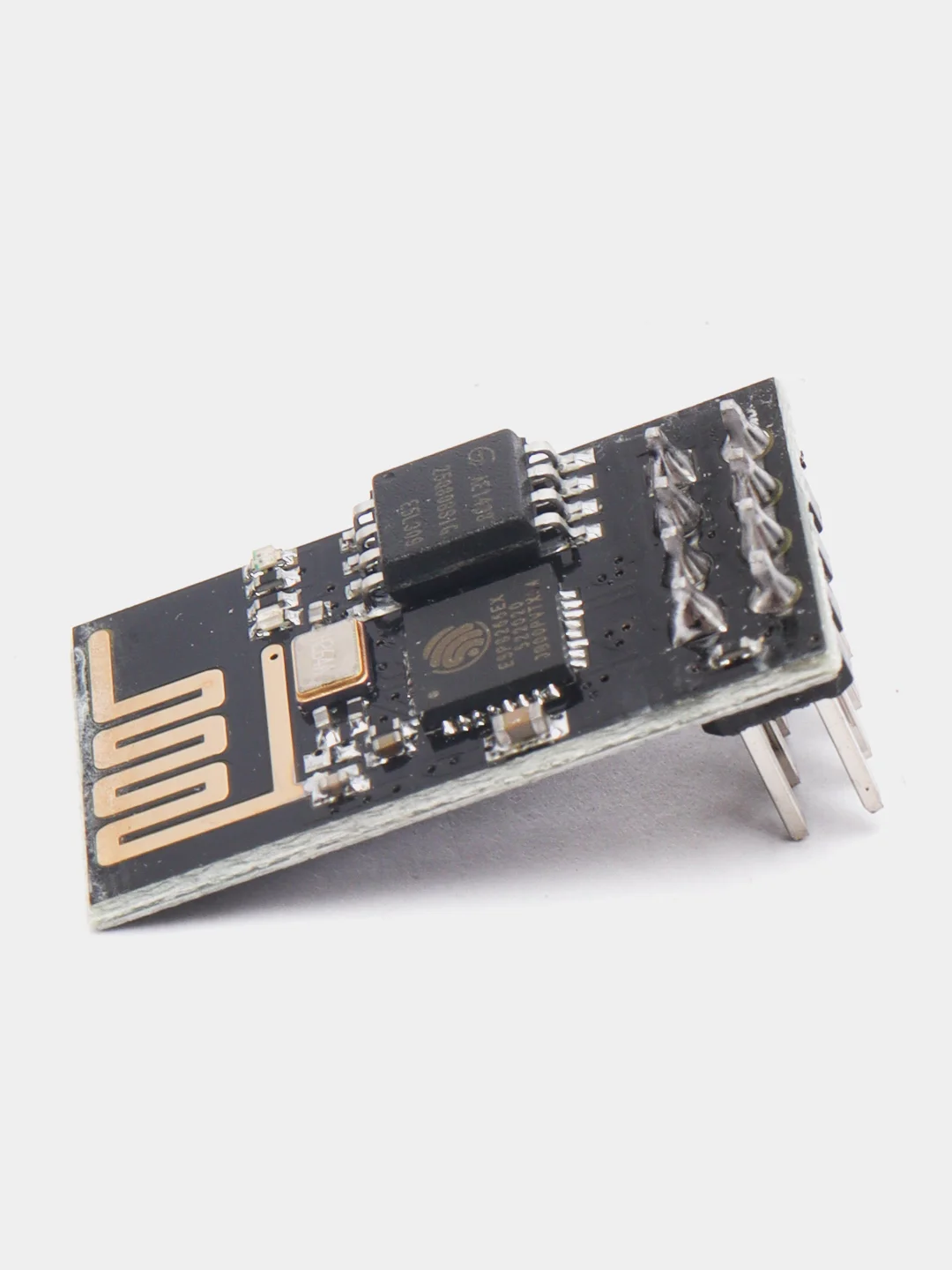

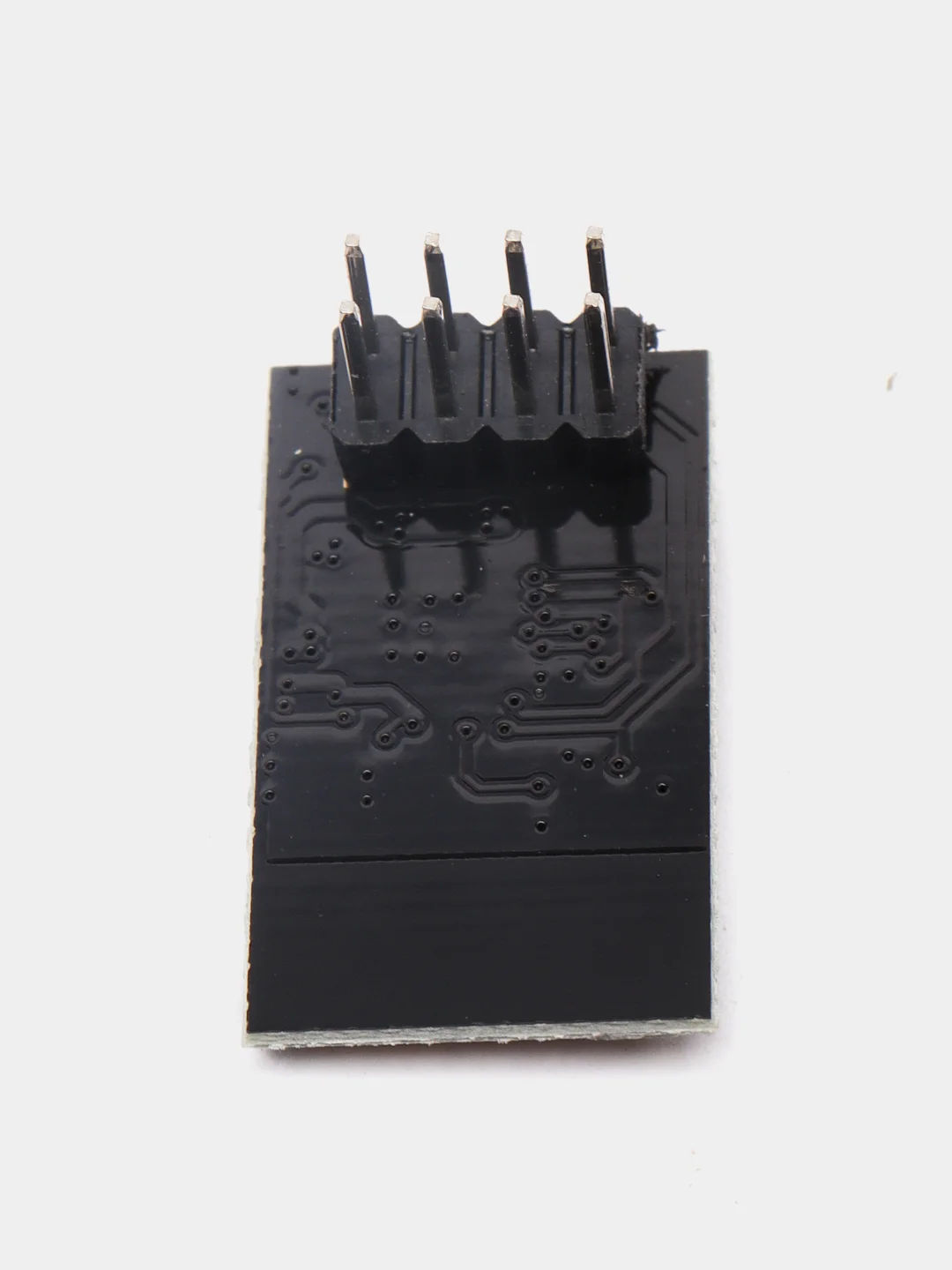

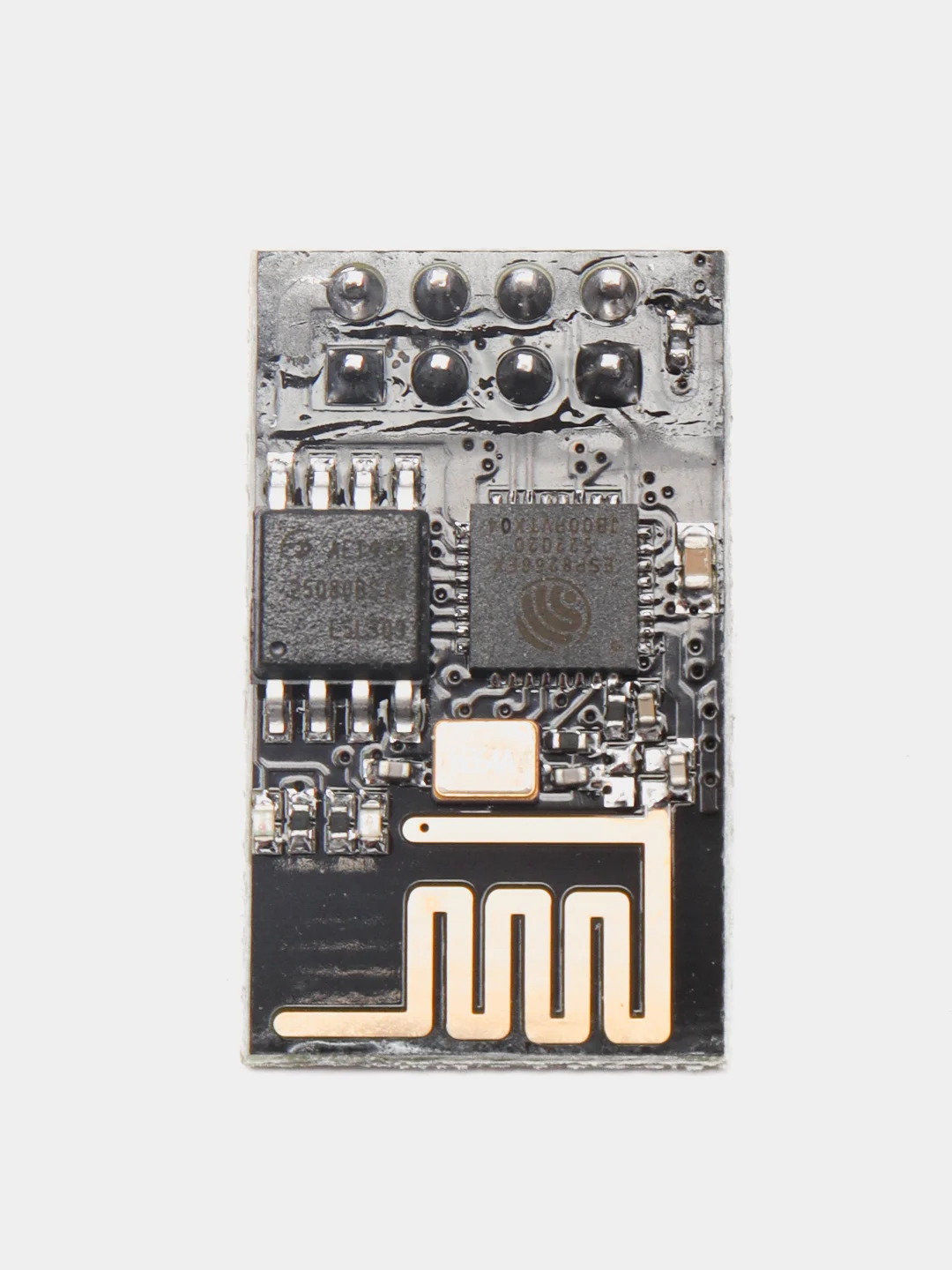

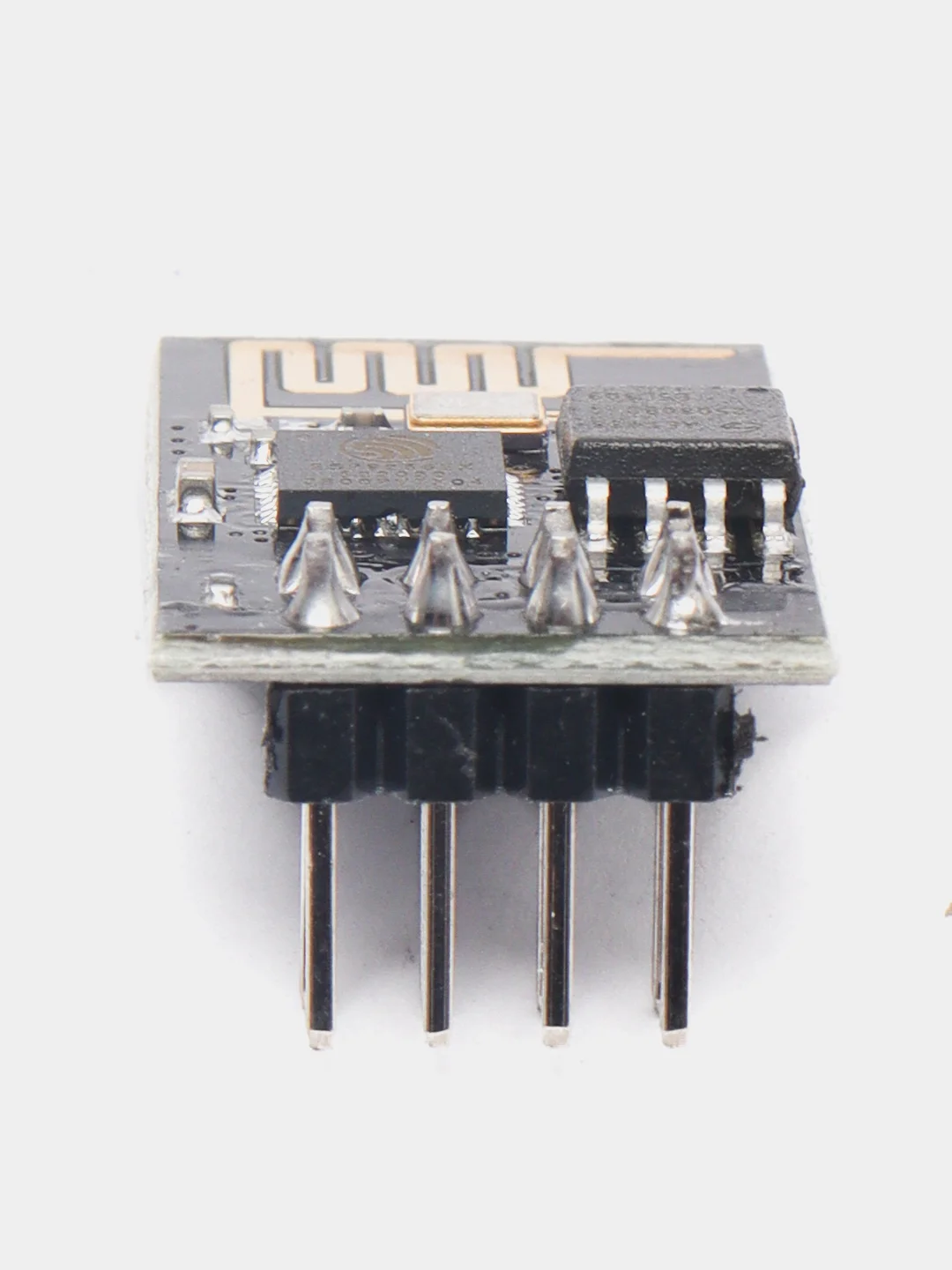

ESP-01 – микромодуль для беспроводной связи, основанный на чипе ESP8266. Является популярным выбором для разработчиков в области IoT (Интернет вещей), предлагая WiFi-подключение по доступной цене, небольшие размеры и гибкость в использовании.
Ключевые особенности ESP-01:
- Wi-Fi модуль: Основан на технологии ESP8266, которая поддерживает стандарты Wi-Fi 802.11 b/g/n, позволяя устройствам легко подключаться к сетям.
- Интерфейсы: У модуля есть возможность подключения GPIO (General Purpose Input/Output) для взаимодействия с другими электронными устройствами, а также интерфейс UART для программирования и связи.
- AT-команды: ESP-01 управляется при помощи AT-команд, простой и универсальной системы команд для управления функциональностью модуля.
- Программируемость: Можно загружать собственные программы, используя SDK от Espressif, что расширяет возможности устройства за пределами стандартных AT-команд.
- Универсальность: Применяется не только в простых DIY (сделай сам) проектах, но и в более сложных системах наподобие умного дома.
- Питание и потребление: Работает при 3.3В, что требует обращения внимания при интеграции с другими компонентами, которые могут иметь разные требования к питанию.

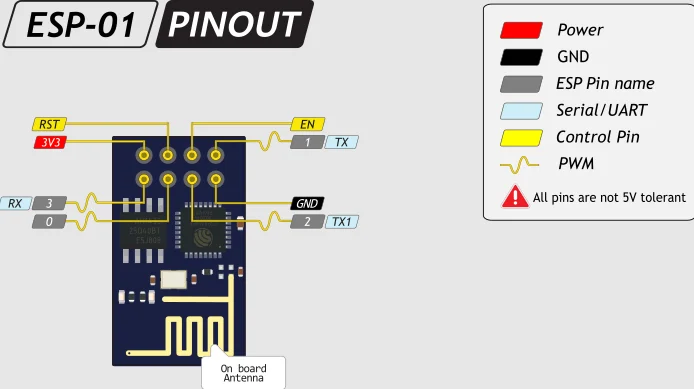

Модуль ESP-01 содержит следующие пины:
1. GND (Ground) — земля, отрицательный полюс питания.
2. GPIO2 — второй общего назначения вход/выход, может использоваться для различных задач, включая управление периферией.
3. GPIO0 — первый вход/выход общего назначения, также используется для перевода модуля в режим загрузки прошивок (FLASH).
4. RX — приёмный пин (Receive), используется для приема данных в последовательном поряде.
5. TX — передающий пин (Transmit), используется для отправки данных в последовательном поряде.
6. CH_PD (Chip Power Down) — пин управления питанием, должен быть подключен к питанию, чтобы модуль был активен.
7. RST (Reset) — пин для аппаратного сброса модуля, к которому можно подать низкий уровень напряжения, чтобы перезагрузить модуль.
8. VCC — пин питания, должен быть подключен к источнику напряжения 3,3 В.
Важно правильно подключить пины и следить за тем, чтобы не подавать напряжение более 3,3 В, так как это может привести к повреждению модуля. Для программирования и использования GPIO пинов может потребоваться дополнительная настройка и инициализация в программном обеспечении.
ESP-01 часто стоит в центре проектов для дистанционного управления, сбора данных через датчики и автоматизации задач. Модуль хорошо зарекомендовал себя для создания прототипов устройств и быстро нашёл применение в образовательных учреждениях и хобби-проектах, благодаря своей простоте в использовании и низкой стоимости.
