Описание

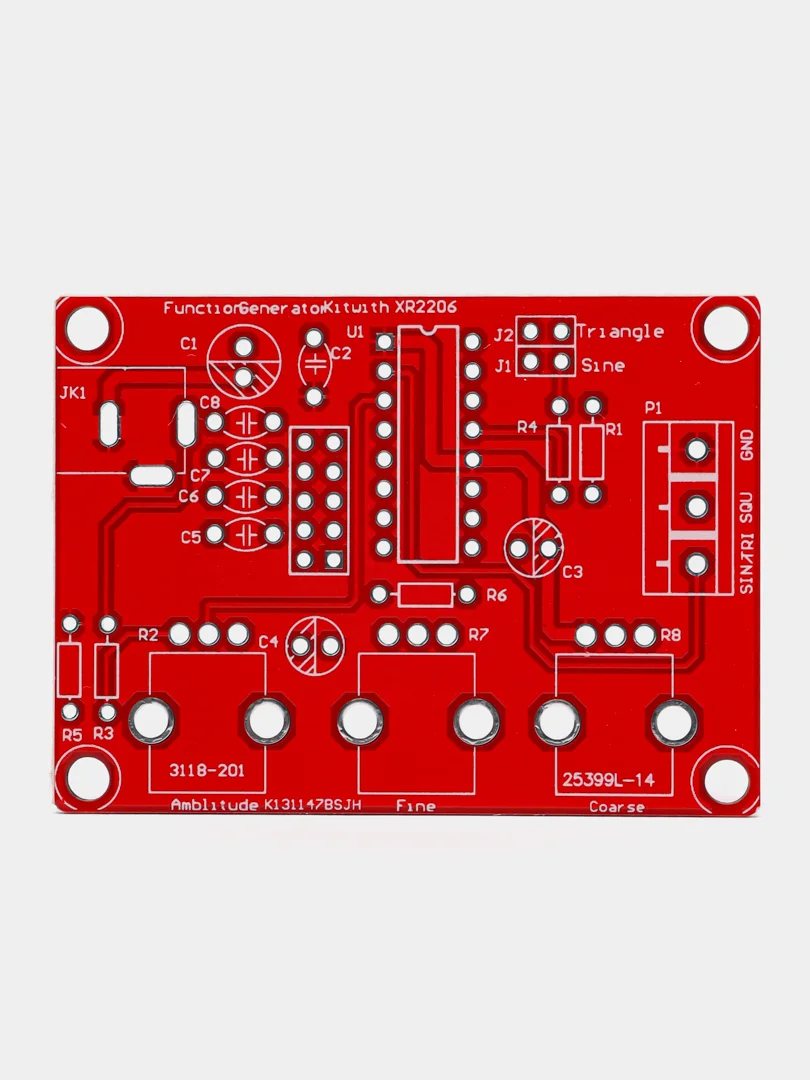

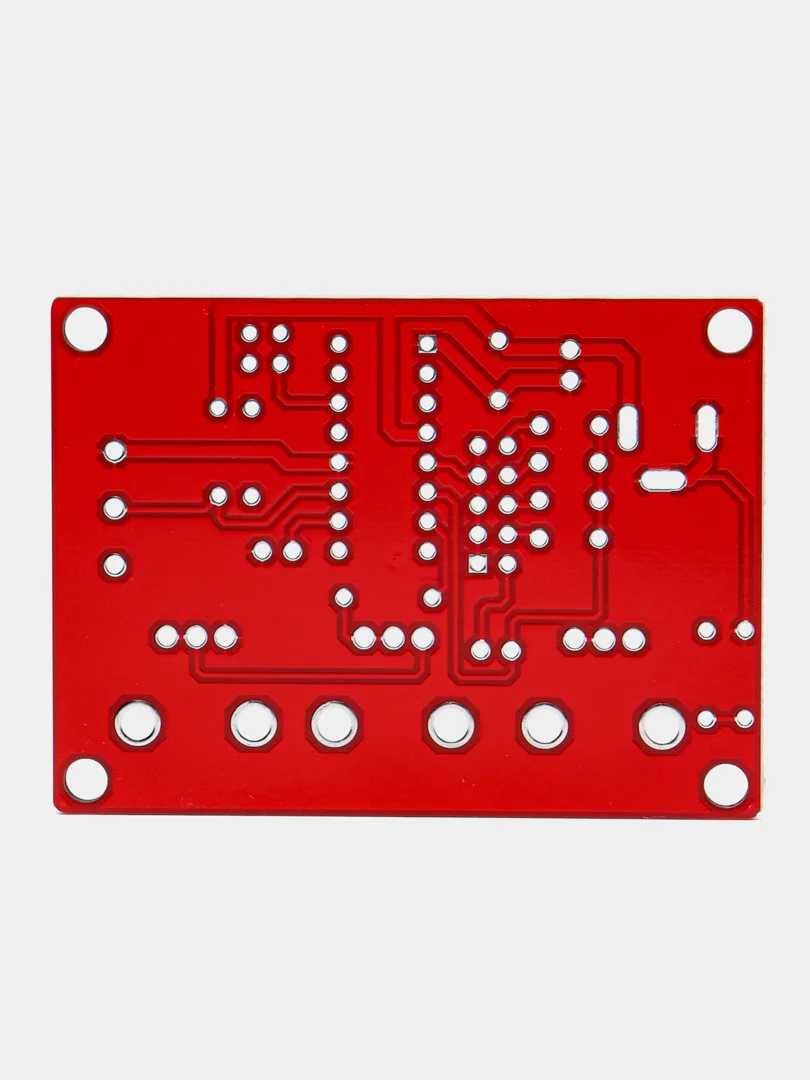

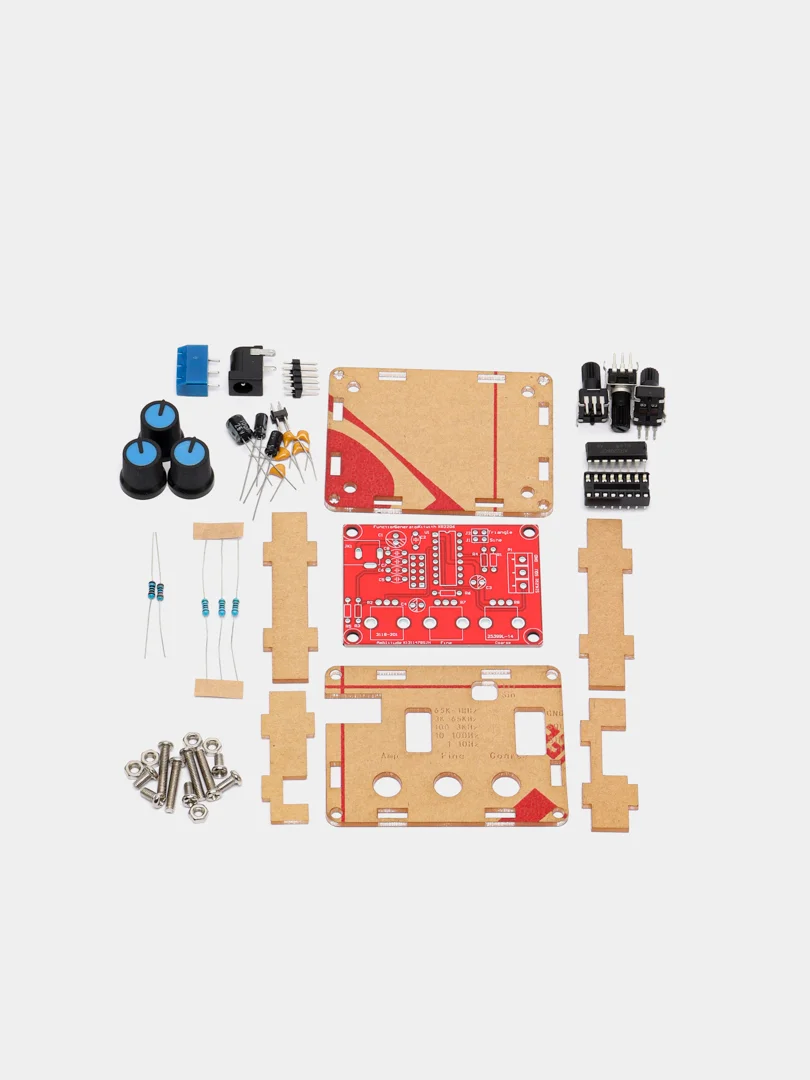

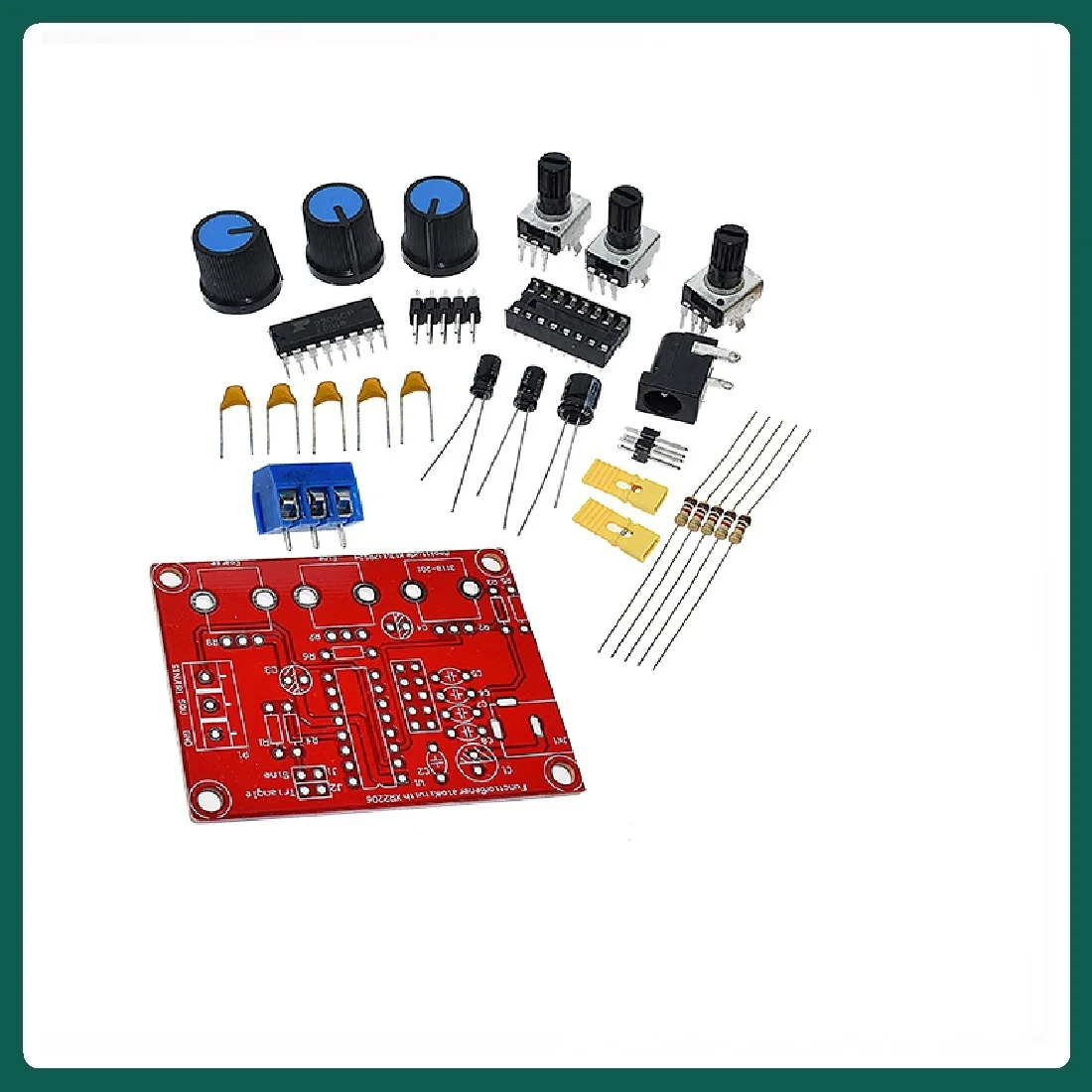

Собрать генератор не составит труда. Положения элементов подписаны на плате.
Для сборки нужно воспользоваться таблицей приведенной ниже.
Собираем по принципу сначала самые мелкие элементы, потом покрупнее.
В левой части находится гребенка перемычек, на которой мы должны выбрать на какой частоте будет варьироваться выходной сигнал.
- 1 — от 65 кГц до 1 МГц
- 2 — от 3 кГц до 65 кГц
- 3 — от 100 Гц до 3 КГц
- 4 — от 10 до 100 Гц
- 5 — от 1 до 10 Гц
Синус (краткие характеристики)
Амплитуда: 0-3 В при 9 В
Искажения: менее 1% (при 1 кГц)
Неравномерность: + 0.05 dB 1 Гц-100 кГц
Меандр (краткие характеристики)
Амплитуда: 8 В (без нагрузки) при 9 В DC вход
Время подъема: менее 50нс (при 1 кГц)
Время падения: менее 30нс (при 1 кГц)
Асимметрия: менее 5% (при 1 кГц)
Пила (краткие характеристики)
Амплитуда: 0-3 В при 9 В
Нелинейность: менее 1% (до 100 кГц)
