Описание

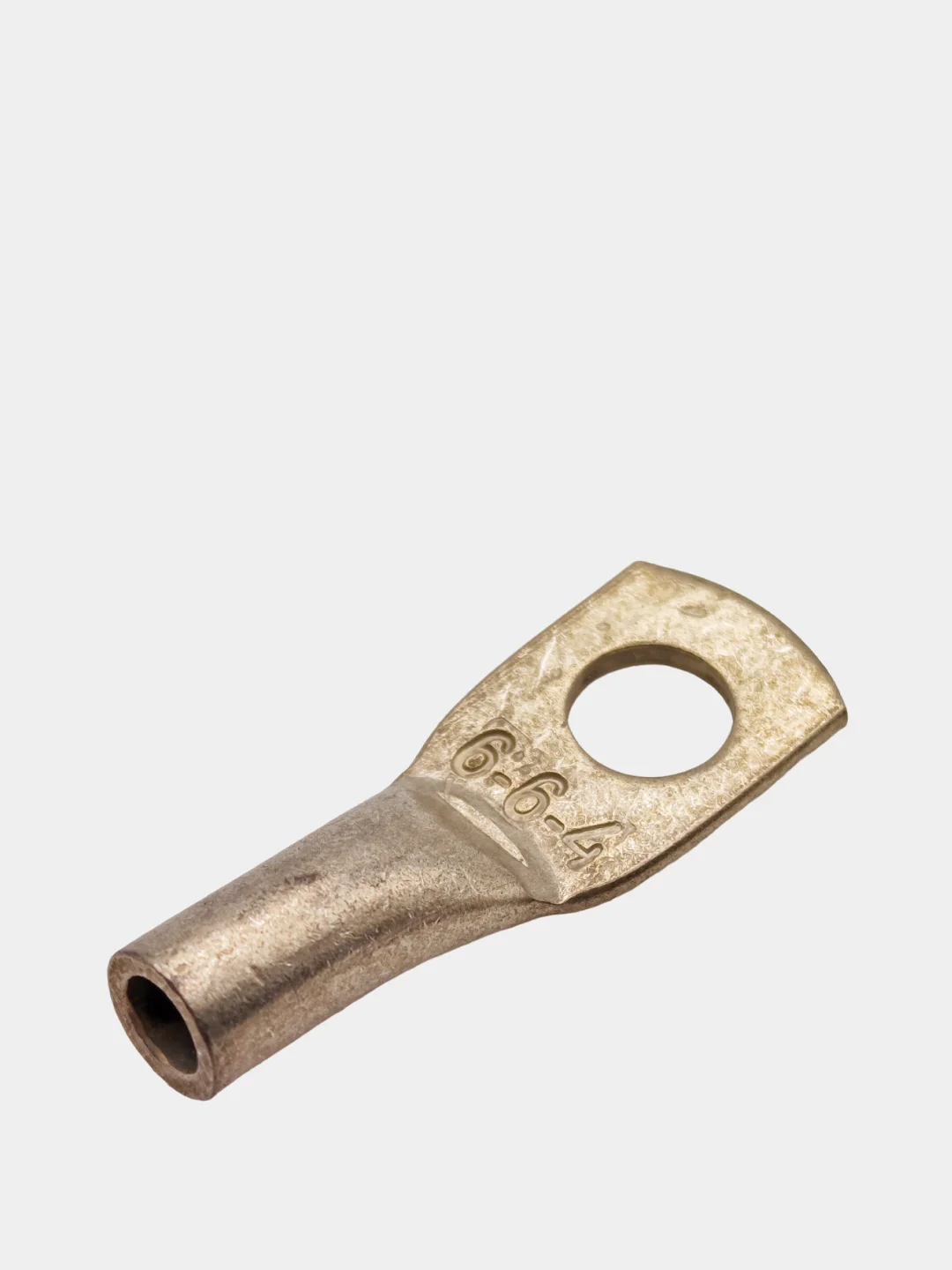

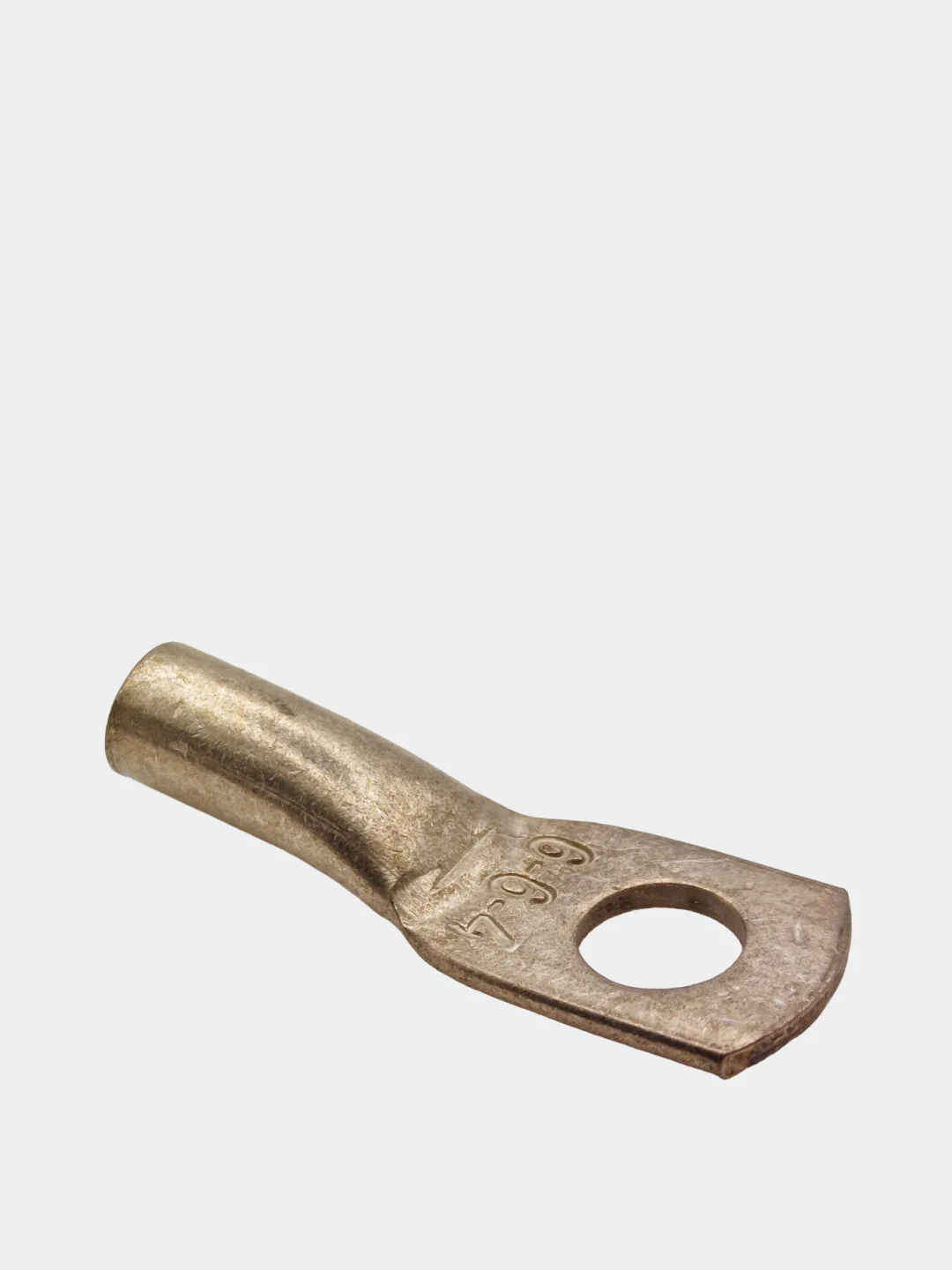

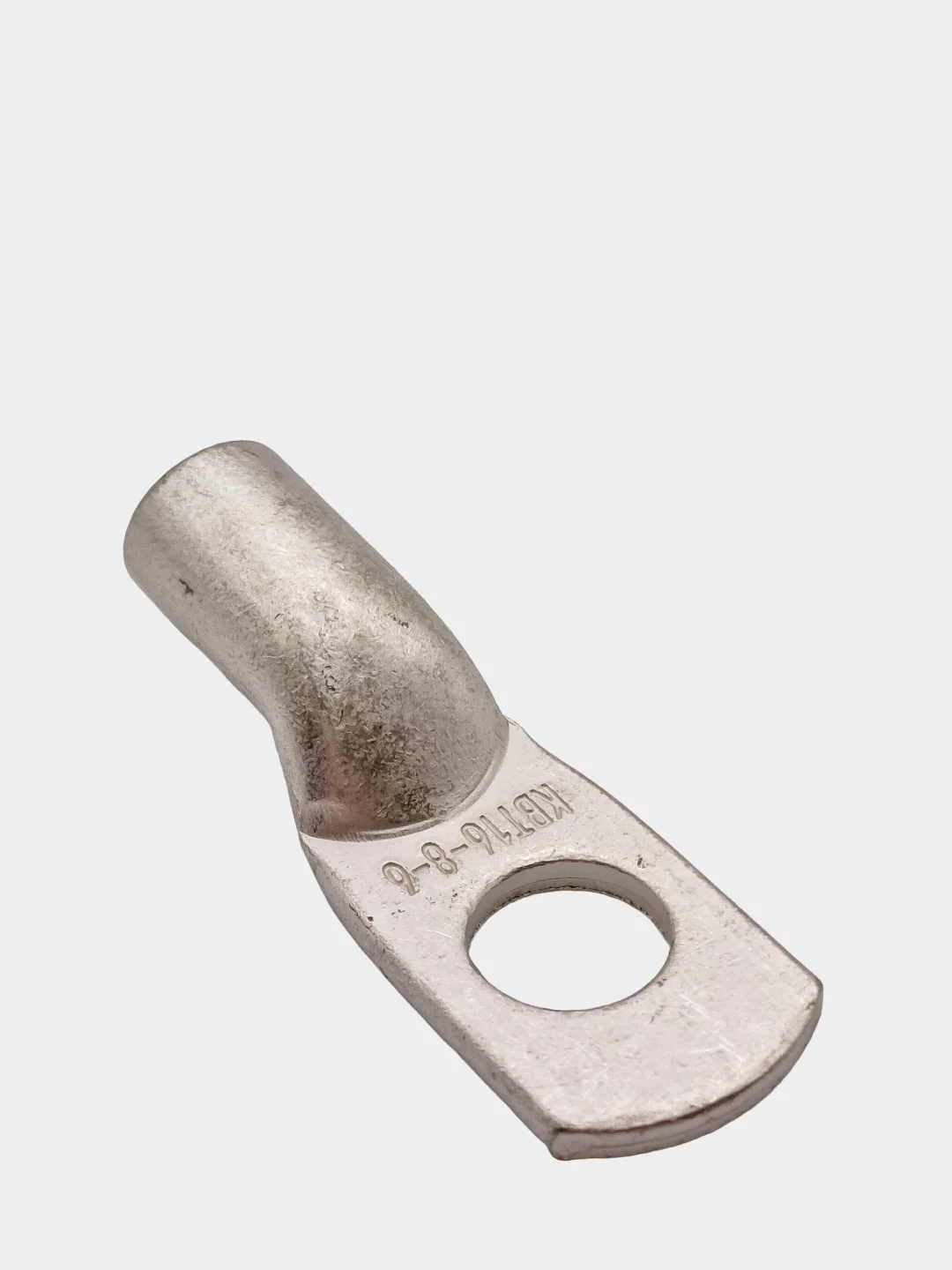

Наконечник кабельный медный луженый предназначен для оконцевания опрессовкой проводов и кабелей с медными жилами. Наконечник ТМЛ выполнен из высококачественного лужения с легирующими добавками висмута, что гарантирует надежную защиту контактных соединений от коррозии и может применяться в агрессивной среде, а также обеспечивает защиту от разрушения основного материала.
Наконечник медный луженый ТМЛ закрепляется на кабеле при помощи опрессовки. Конец кабеля предварительно очищают от изоляционного слоя специальным инструментом или ножом, затем соединяют и пропускают в гильзу. После этого хорошо зажимают кримпером или пресс-клещами, гидравлическим или механическим. Для надежной фиксации потребуется обжать не менее двух раз. Пресс-клещи выбирают, руководствуясь толщиной кабеля.
Также в продаже имеется Гильза кабельная медная луженая под опрессовку (ГМЛ) 2,5-25мм2

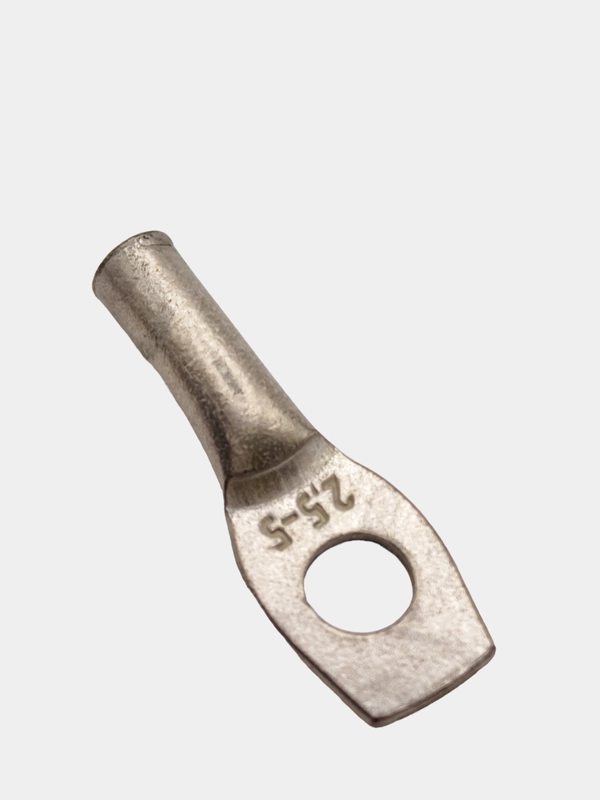

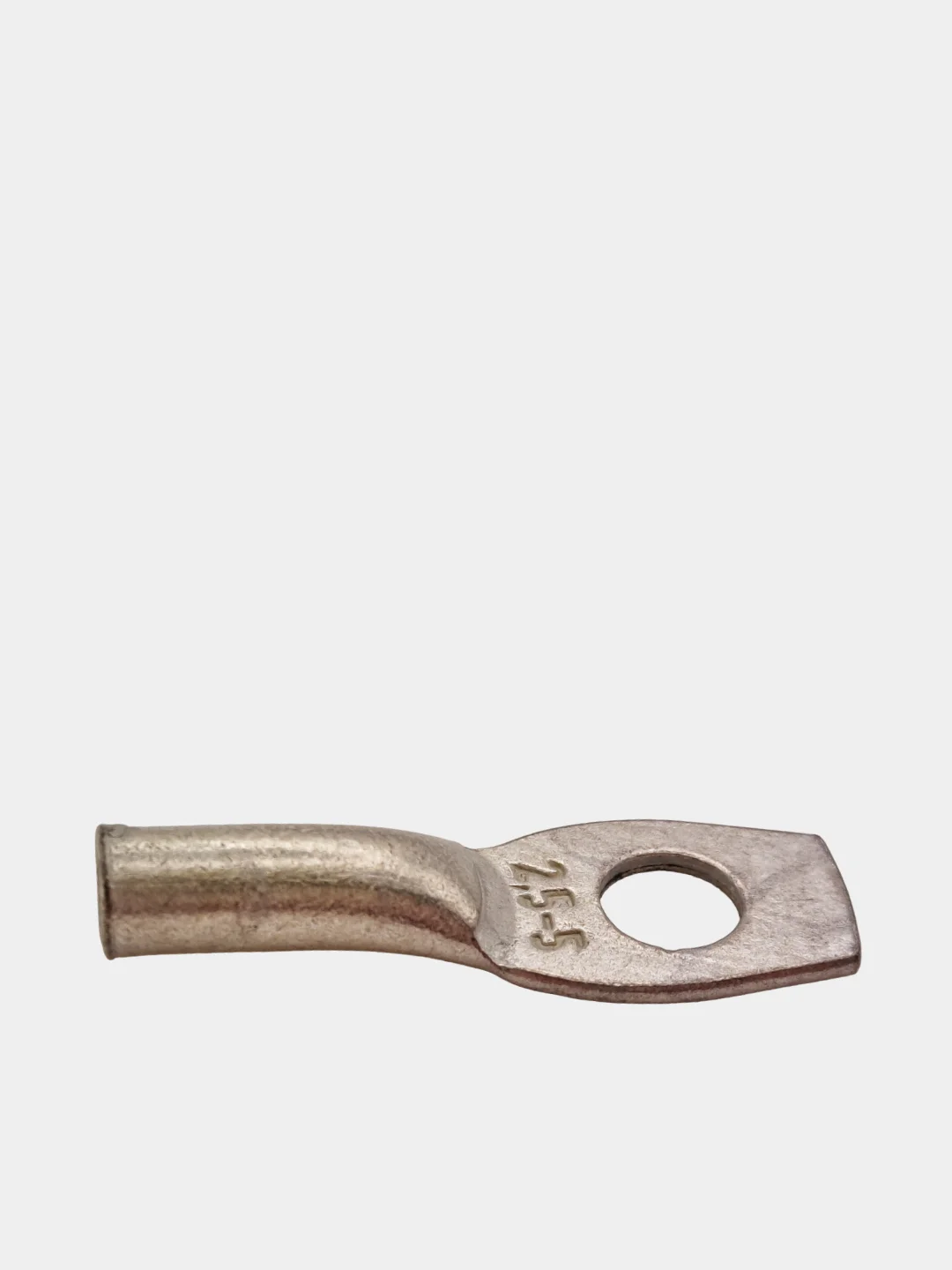

СТРУКТУРА ОБОЗНАЧЕНИЯ НАКОНЕЧНИКА TMЛ 2.5–5–2.6 ГОСТ 7386-80
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
Л — Луженый — покрытие
2.5 — номинальное сечение, мм²
5 — диаметр контактного стержня (отверстие под болт), мм
2.6 — внутренний диаметр хвостовика (отверстие под кабель), мм
ГОСТ 7386-80 — изготовлен в соответствии с ГОСТ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал: электротехническая медь марки М2
Покрытие: электролитическое лужение.
Состав защитного покрытия: олово-висмут (Sn-Bi)
Рабочее напряжение: до 35 кВ
Срок службы не ограничен.
