Описание

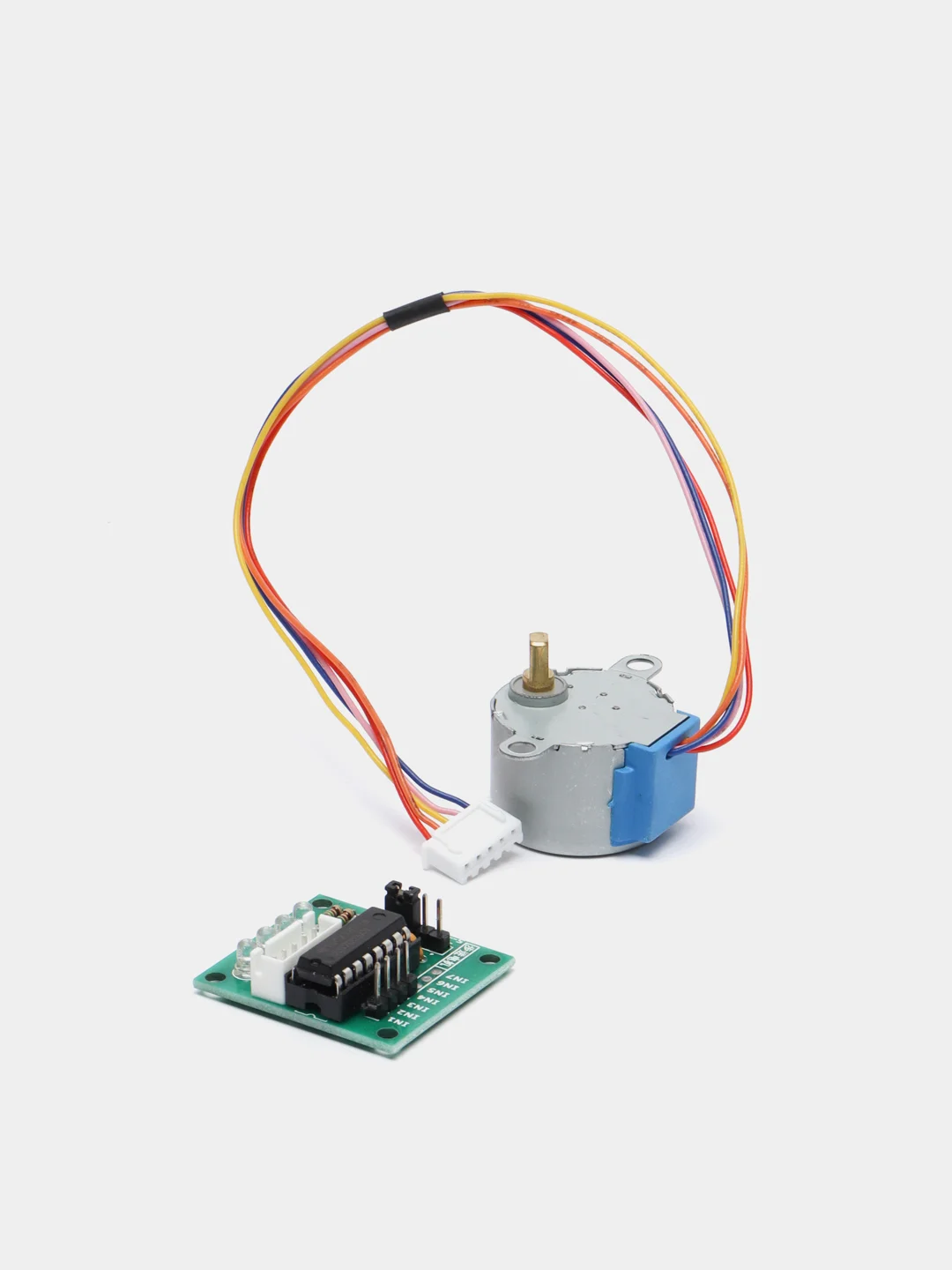

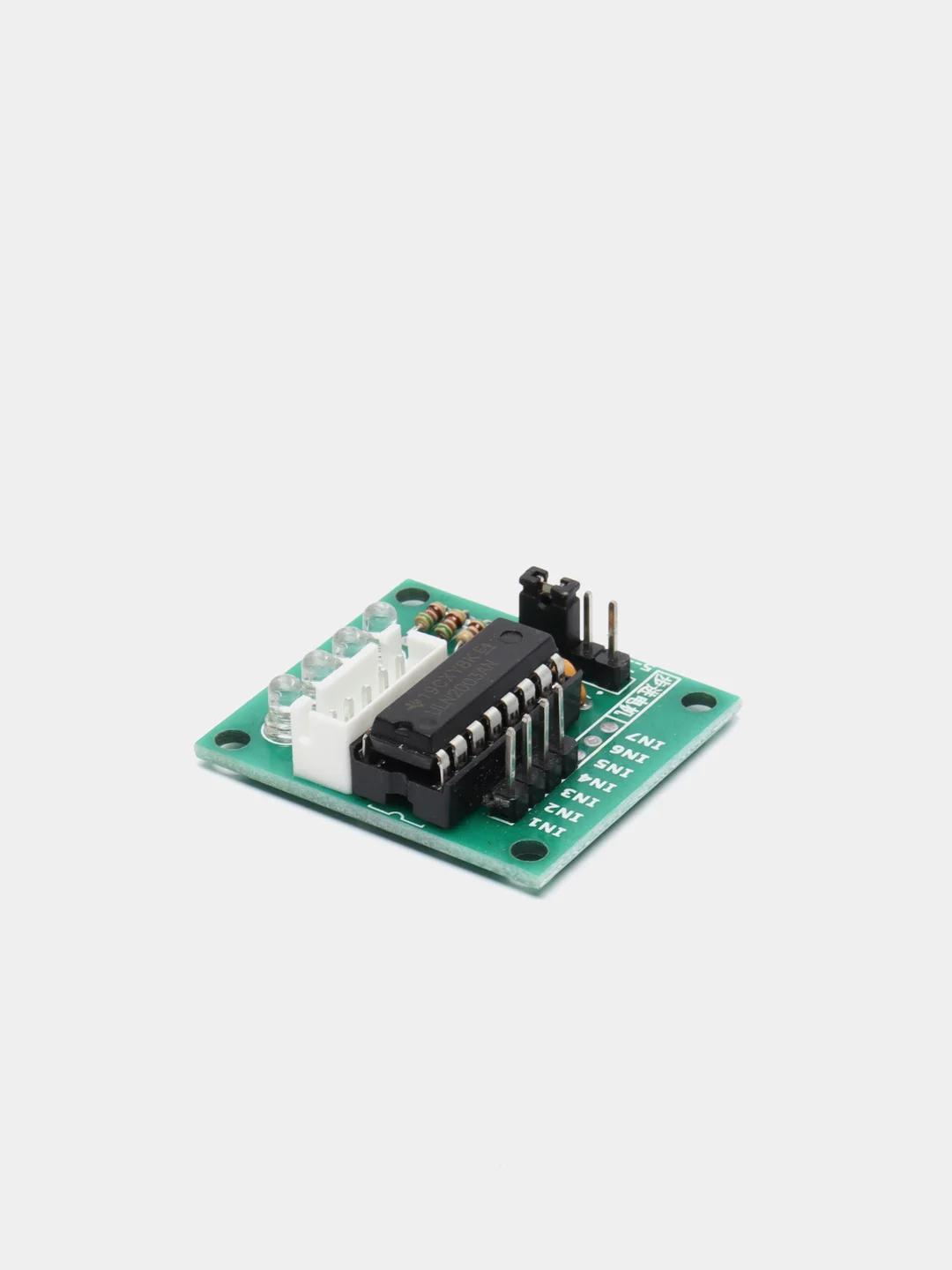

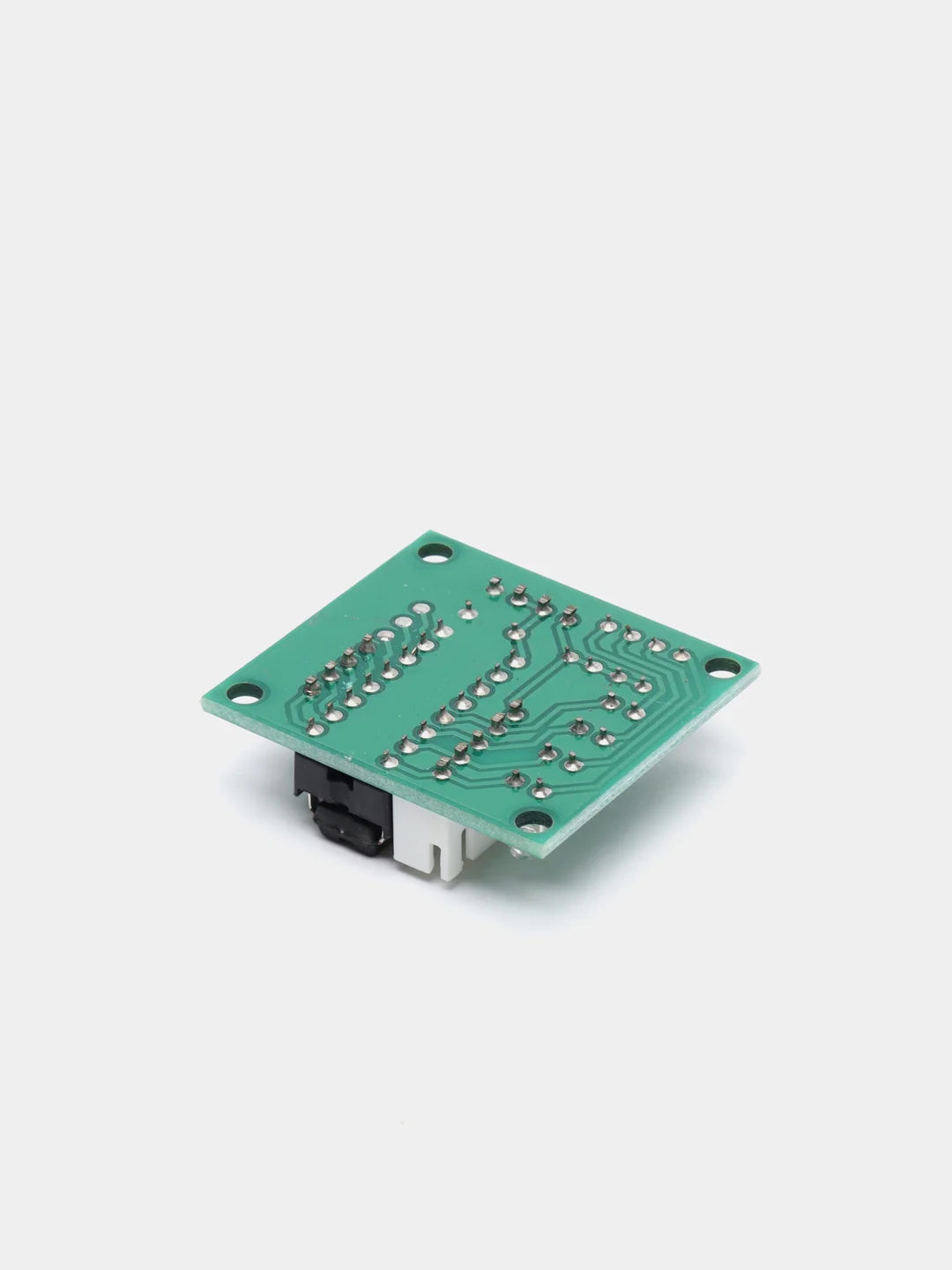

Технические характеристики драйвера ULN2003:
- Размеры платы – 32 х 35 мм;
- Межосевые размеры платы – 30 х 27 мм;
- Напряжение питания – 5-12 В;
- Управляющее напряжение – 5 В;
- Номинальный ток коллектора каждого ключа – 0,5 А;
- Наличие светодиодной индикации фаз;
- Вход адаптирован к различным видам логики.
- Вес: 8 г;

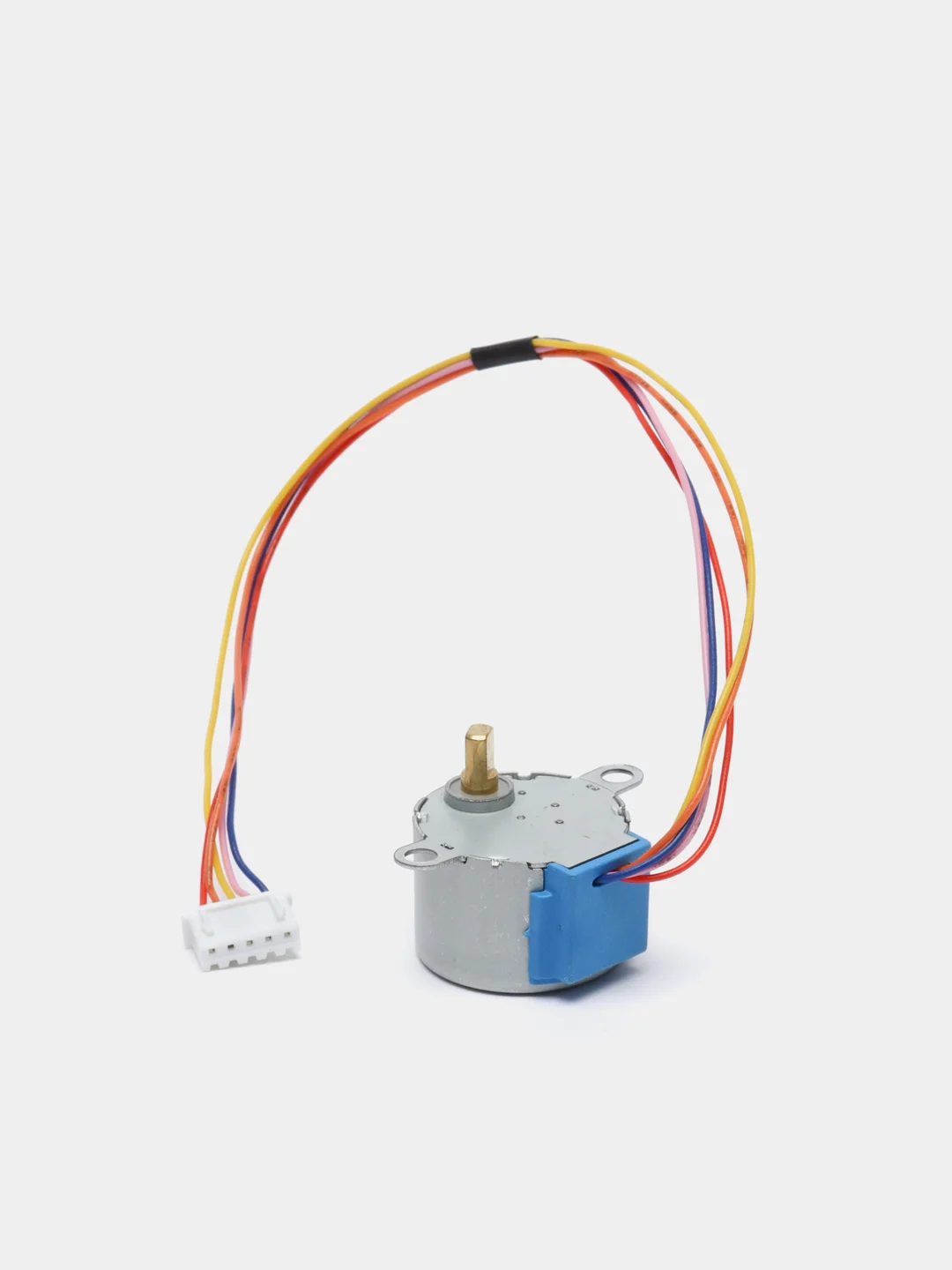

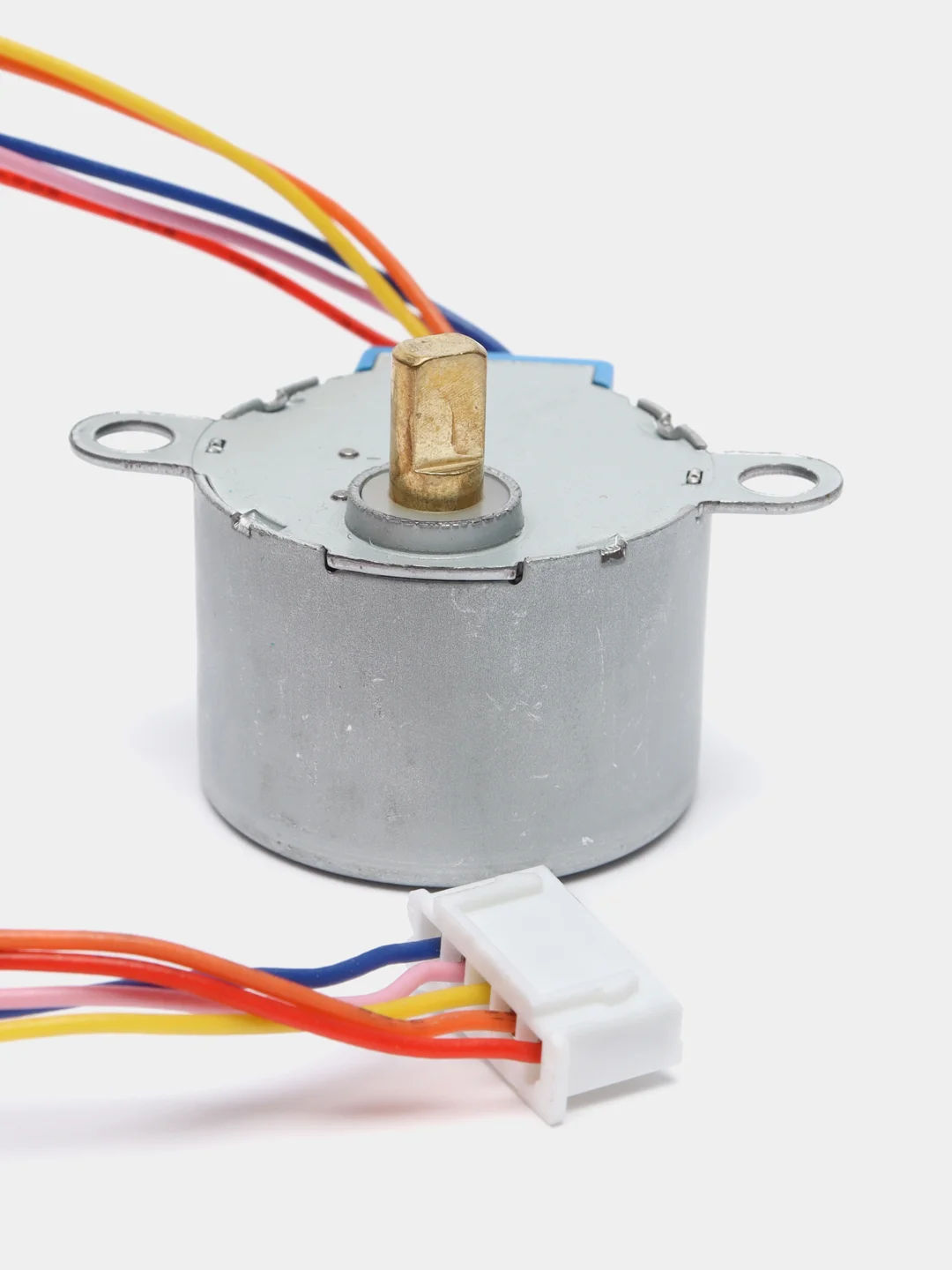

Технические характеристики двигателя 28BYJ-48:
- Тип: шаговый двигатель;
- Номинальное напряжение 5 В постоянного тока;
- 4 фазы, 5 проводов;
- Диаметр: 28 mm;
- Передаточное отношение редуктора: 1/64;
- Угол шага 5.625° / 64;
- Сопротивление постоянному току 200Ω ± 7% (25 С);
- Крутящий момент> 34.3mN.m (120 Гц);
- Изолированные сопротивления > 10 МОм (500 В);
- Шум < 40 дБ (120 Гц, без нагрузки, 10 см)
- Подключается к Ардуино контроллеру с помощью штатной библиотеки;
- Угол шага (в 8-шаговом режиме): 5.625° (64 шагов на оборот);
- Угол шага (в 4-шаговом режиме): 11.25° (32 шага на оборот);
- Вес: 30 г
