Характеристики Входное напряжение: 4-38 В; Выходное напряжение: 1.25-36 В; Выходной ток: до 5А, регулируемый; Максимальная выходная мощность: 75 Вт; Рабочая частота: 180 КГц; Эффективность преобразования: до 96%; Защита от короткого замыкания: есть
Описание
------------------------------------------------
Полностью ознакомиться с ассортиментом нашего магазина Вы можете ЗДЕСЬ
Если Вы хотите получить скидку? Напишите нам в чат на странице магазина, и Вам будет отправлен промокод на скидку

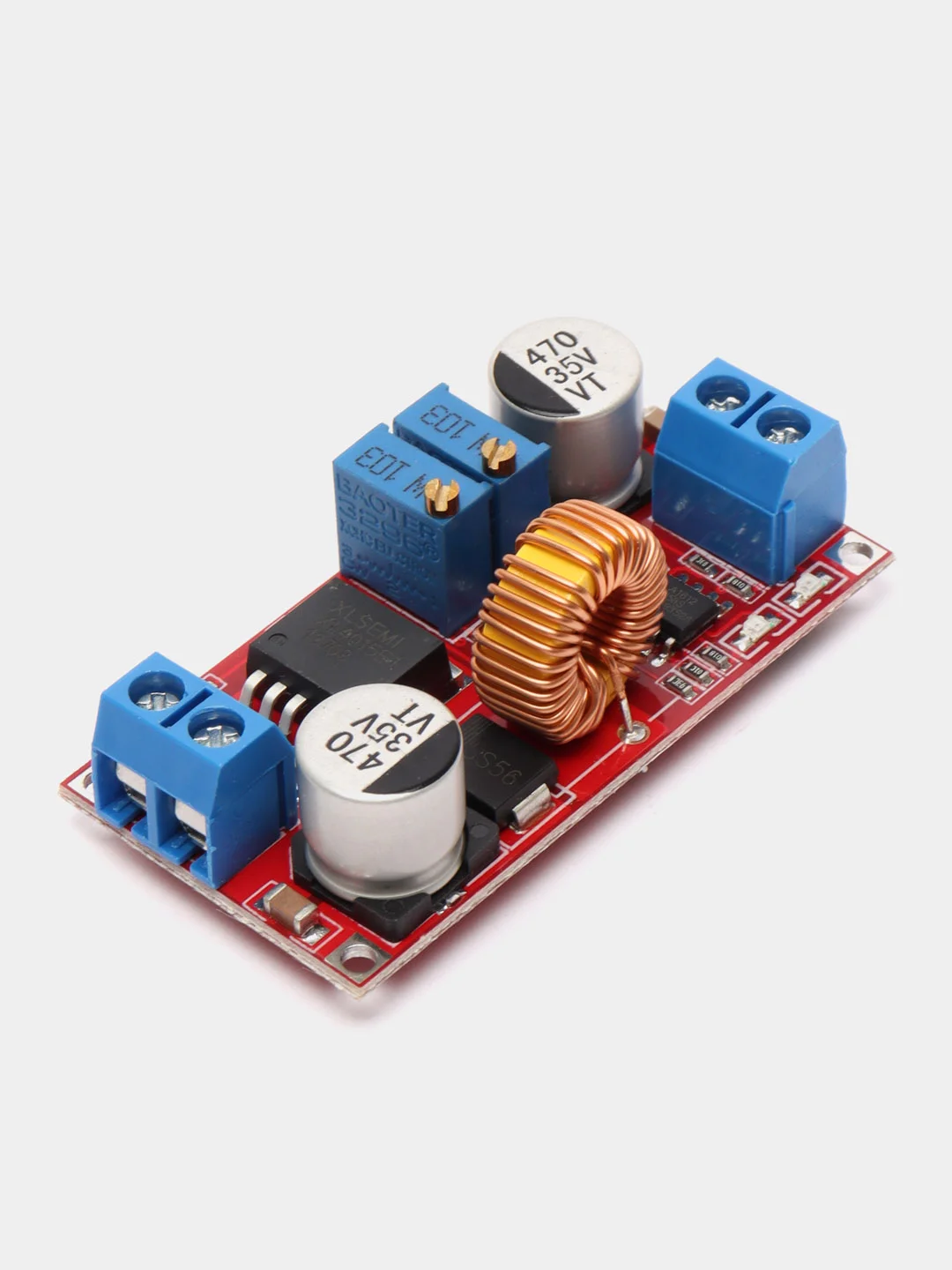

Понижающий DC-DC преобразователь напряжения питания с регулируемым выходным напряжением и регулировкой максимального тока нагрузки. Регулировка напряжения и тока ограничения осуществляется при помощи подстроечного резистора, установленного на модуле. Максимальный выходной ток до 5А.
Регулировка тока

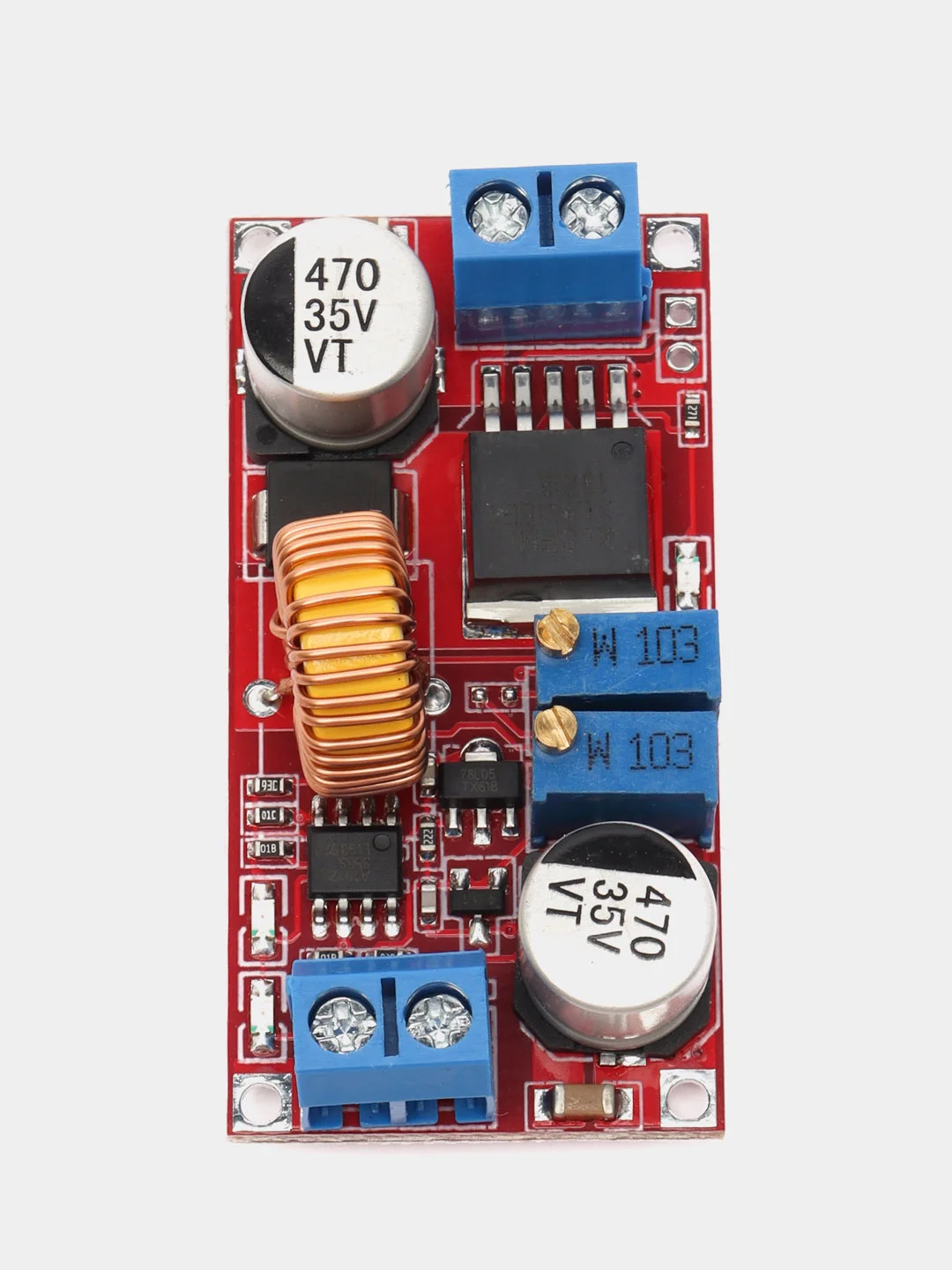

Данный модуль имеет два регулировочных потенциометра. Один для регулировки выходного напряжения (ближний к микросхеме), второй для регулировки ограничения тока в нагрузке. Потенциометры многооборотистые, и возможно для того что бы он попал в зону регулировки, его необходимо вращать несколько оборотов, иногда до 15 оборотов. Например, если при подключении преобразователя на его выходе измеряется такое же напряжение как и на входе, тогда вращайте потенциометр регулировки выходного напряжения против часовой стрелки до тех пор, пока напряжение на выходе не начнет уменьшаться.
Модуль имеет три основные характеристики для того, чтобы соответствовать большинству ваших случаев!
Описание:
1. Высокая мощность, высокая эффективность, 5A, низкий уровень шума;
2. С тремя полками:
(1) использование в качестве нормального кровяного давления модули с защитой от перегрузки потенциала;
(2) по мере того, как различные напряжения литий-ионный аккумулятор и зарядное устройство никель-кадмиевые никель-металл-гидридных аккумуляторов (аккумулятор) зарядное устройство для солнечной батареи
Панелей, ветровых турбин и других случаев;
(3) предназначен для использования в качестве высокой мощности Светодиодный драйвер постоянного тока модуля;
3. С постоянное давление и постоянный ток режима, есть горящая лампочка свидетельствует о том, какой режим в настоящее время модуль;
4. При использовании в качестве литиевая батарея, зарядное устройство, вы можете установить напряжение и ток заряда размер, есть горящая лампочка свидетельствует о том, что является заряжается либо была заполнена;
5. Есть ограничение тока защита, защита от короткого замыкания, даже если он не будет гореть.
6. В этом модуле использует Хайн размещение, Пайка оплавлением, И каждый модуль отправки товаров уже два часа перед испытания вызревания, чтобы
Обеспечивают высокую надежность.
Во-первых, параметров модуля
Входное напряжение: В + вход положительный, отрицательной
Выход: выход + выход, из-Выход Отрицательный
Входное напряжение: 4-38V
Выходное напряжение: 1,25-36V с плавной регулировкой
Ток на выходе: регулируется, максимальная 5A
Выходная мощность: 75 Вт максимум
Рабочая температура: от-40 до + 85 градусов
Рабочая частота: 180 кГц
Эффективность преобразования: до 96%
Защита от короткого замыкания: есть (Проверка коэффициента передачи (предельный ток 8A)
Защита от перегрева: (автоматически отключается выход после перегрева)
Защита от обратной полярности на входе: отсутствует (при необходимости пожалуйста, введите бечевку в высокий ток диод)
Установка: четыре 3 мм винта
Модуль Размеры: Длина 51 мм ширина: 26 мм Высота: 15 мм
Вес: 23 г
Примечание: Этот модуль является более 3A, 35W с аппликацией «сердце», для повышения рассеивания тепла!.
Инструкция
Применение
1. Используйте в качестве нормального кровяного давления модули с защитой от перегрузки возможности
Инструкции по уходу за изделием
(1) постоянное давление регулятор потенциометр, выходное напряжение достигает значение напряжения, который вы хотите
(2) 10A тока с помощью мультиметра для измерения защита от короткого замыкания на выходе текущий файл (непосредственно к двум приводит к выходной сигнал может),
В то время как регулировка постоянного тока потенциометра позволяет выходной ток достигает заданное значение перегрузок по току
Средства защиты. (Например, текущее значение мультиметр отображает 4A, затем вы можете использовать этот модуль к максимальный ток 4A, 4A
В настоящее время в постоянное напряжение постоянного тока в тех случаях, когда красный индикатор горит, в противном случае свет выключен)

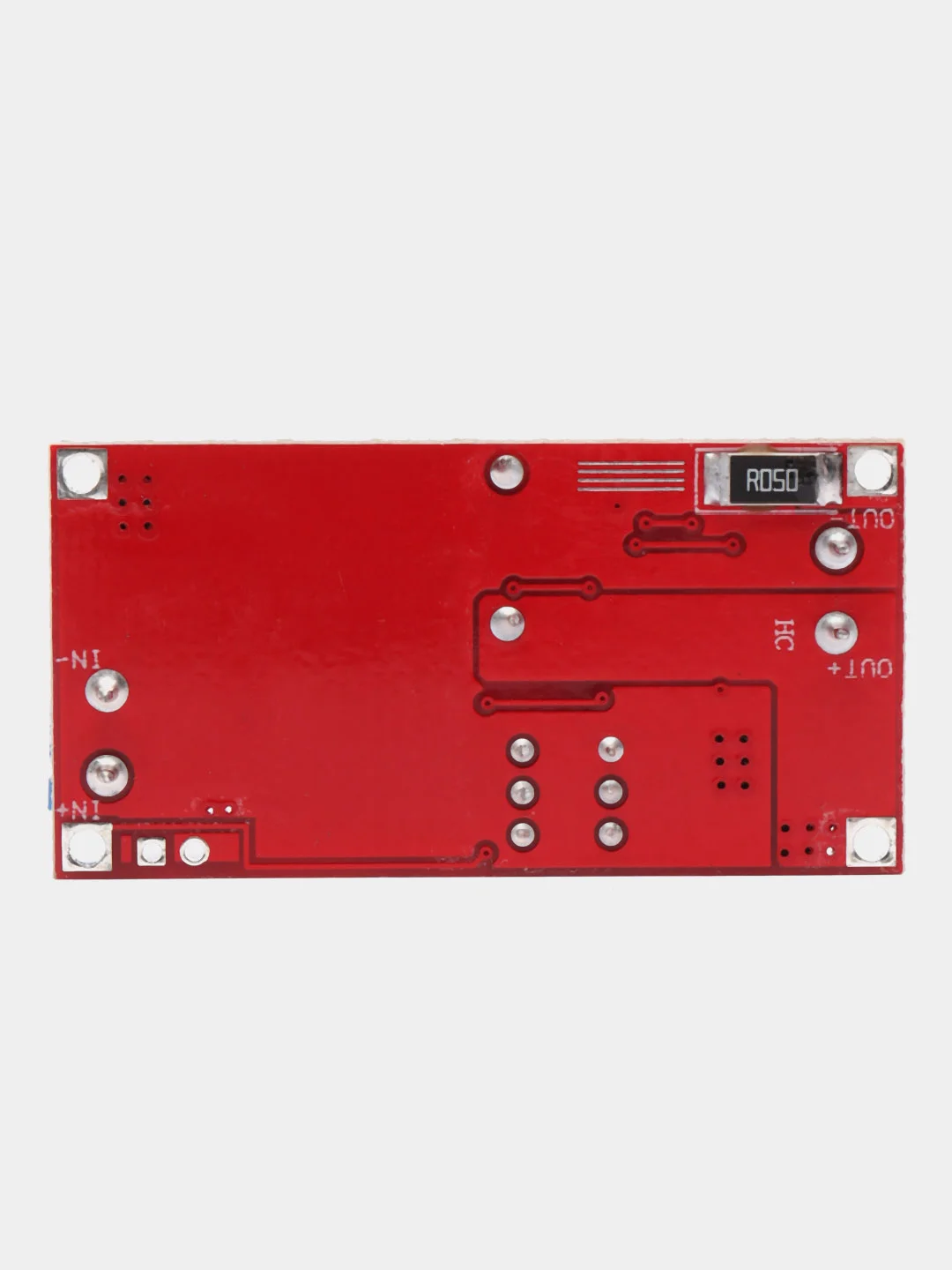

Обратите внимание: при использовании в этом состоянии, так как выход 0,05 Ом ток резистор, там будет 0 ~ 0,3 V перепада напряжения после
Подключен к нагрузке, это нормальная ситуация! Это падение-это то, что не опускается вниз ваш груз, но вниз выборки резистор.
2. Используйте в качестве зарядного устройства
Модуль без постоянного функция не может быть использован для зарядки аккумулятора, после окончания аккумулятор и зарядное устройство Потребляемая мощность
Большая разница между зарядный ток никель-металл-слишком велик, что приводит к повреждению аккумуляторной батареи, таким образом, если вы хотите, чтобы начать батарея
С помощью постоянный ток зарядки, при зарядке в некоторой степени автоматически переключается постоянное напряжение зарядки.
Инструкции по уходу за изделием
(1) Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл; (В том случае, если литий спор-3,7 V / 2200 мА · ч, затем поплавок
Напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, а именно 2200mA)
(2) на холостом ходу, оборот в минуту (условия, мультиметр для того, чтобы измерить выходное напряжение постоянного напряжения потенциометр для регулировки
Выходное напряжение достигает Поплавковый стабилизатор напряжения; (в том случае, если литий-ионная аккумуляторная батарея для 3,7 V, выходное напряжение может быть отрегулирован поворотом на 4,2 V)
(3) 10A тока с помощью мультиметра для измерения защита от короткого замыкания на выходе текущий файл (непосредственно к двум приводит к выходной сигнал может),
В то время как регулировка постоянного тока потенциометра позволяет выходной ток достигает заданной ток заряда и соотношение цена/качество;
(4) зарядки лампа сигнала поворота ток заводская установка 0,1 раз выше, чем в зарядный ток никель-металл; (Аккумулятор в течение зарядный ток никель-металл-это
Постепенно уменьшаться, постепенно превращается в постоянное напряжение зарядки, постоянный ток зарядки, в том случае, если зарядный ток никель-металл
Настройка 1A, тогда, когда ток заряда менее 0.1A в тех случаях, когда синий свет выключен, зеленый свет включен, то батарея полностью
Заряженнием)
(5) подключен к заряда аккумулятора.
(1,2,3,4 шаг: входного и мощности, выход выгрузки батареи не подключен)
3. Используйте высокомощный светодиодный драйвер постоянного тока модуля
(1) Определите работу, вы должны вести LED ток и максимальное рабочее напряжение;
(2) на холостом ходу, оборот в минуту (состояние, мультиметр для того, чтобы измерить выходное напряжение постоянного напряжения потенциометр для того, чтобы регулировать выходную мощность в
Напряжение достигает LED Максимальное рабочее напряжение;
(3) 10A тока с помощью мультиметра для измерения выходной ток короткого замыкания шестерни при настройке постоянного тока
Потенциометр позволяет выходной ток достигает заданной светодиодный рабочий ток;
(4) подключен к светодиодному, тест Хайн.
(Шаги 1-3 заключаются в следующем: вход подключен к источнику питания, В выходная нагрузка/ухудшение параметров не подключен светодиодный.)
