Инструкция

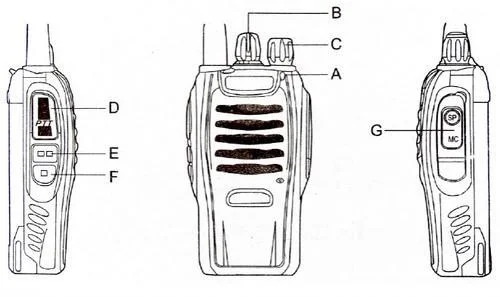

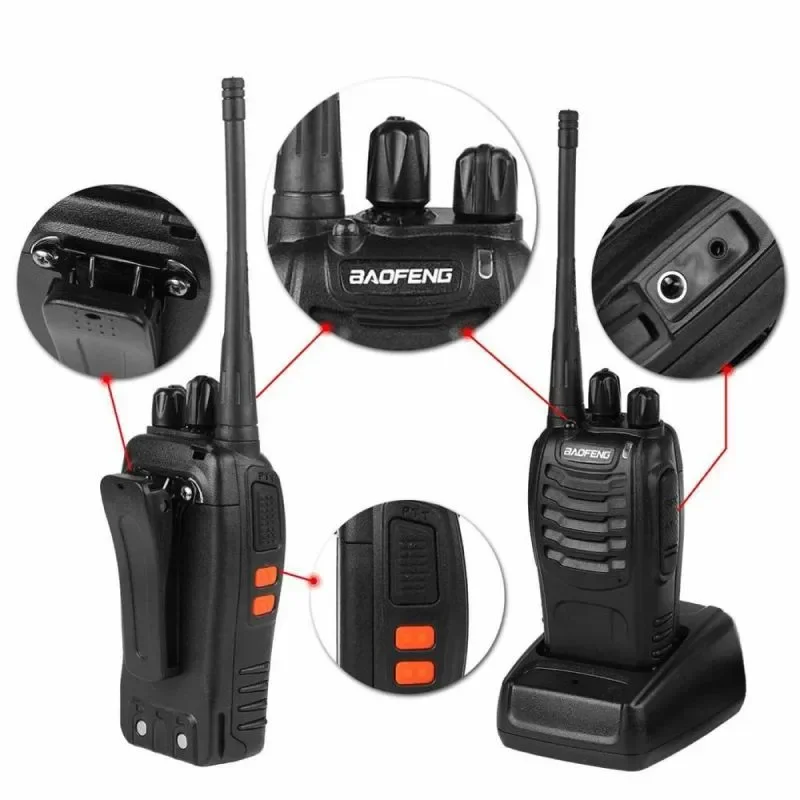

Общий вид и основные элементы управления.
A. Светодиодный индикатор: красный во время передачи и зеленый во время приема.
B. Переключатель каналов на 16 положений. Канал 16 – это канал сканирования.
C. Регулятор громкости / включения. Для включения (увеличения громкости) повернуть по часовой стрелке.
D. Кнопка PTT (нажми и говори). При нажатии включается режим передачи, при отпускании – возврат в режим приема.
E. Кнопка «Монитор». Нажмите и удерживайте эту кнопку для выключения шумоподавителя и мониторинга всех сигналов на текущем канале.
F. Программируемая функциональная кнопка.
G. Разъем для подключения гарнитуры.
Работа с радиостанцией:
Включение:
Убедитесь, что антенна и батарея установлены правильно и батарея заряжена. Для включения рации поверните ручку включения (регулировки громкости) по часовой стрелке. Вы услышите звуковой сигнал (beep) и сообщение о включении станции. Вращайте ручку по часовой стрелке, чтобы увеличивать громкость, и против часовой стрелки, чтобы уменьшать громкость.
Регулировка громкости:
Нажмите и удерживайте кнопку «Монитор» для того чтоб услышать звук и вращайте ручку включения / регулировки громкости для достижения нужного уровня. Вращение по часовой стрелке увеличивает громкость, против часовой – уменьшает.
Выбор канала:
Выбор канала осуществляется ручкой переключения каналов. Канал 16 – это канал сканирования.
Приём / передача
Включите радиостанцию, отрегулируйте громкость. Выберите требуемый канал, на котором будет происходить сеанс связи.
Для передачи голосового сообщения в эфир нажмите кнопку [PTT] и удерживайте ее в течение передачи сообщения. По окончании сообщения отпустите кнопку. Слушайте ответ.
При передаче индикатор светится красным цветом, при приеме – зеленым, в отсутствие сигнала индикатор не светится.
Дополнительные функции:
Уровень шумоподавителя:
Работа шумоподавителя заключается в отключении приема при отсутствии сигнала. Шумоподавитель отключает динамик в отсутствие сигнала на частоте. При правильно установленном пороге шумоподавителя вы услышите только полезные сигналы, и это значительно снизит энергопотребление.Уровень срабатывания шумоподавителя устанавливается путем программирования станции.
Таймер ограничения передачи (TOT):
Суть этой функции – с целью предотвращения перегрева станции, ограничить время работы на передачу некоторым заранее установленным интервалом. Срабатывание таймера ограничения подтверждается соответствующим звуковым сигналом. Функция TOT и время срабатывания TOT устанавливается путем программирования.
Режим сканирования:
Режим сканирования используется для мониторинга сигналов на заранее заданных частотах. Если режим сканирования активирован путем программирования, поверните ручку переключения каналов в поз.16, при этом запустится автоматическое сканирование каналов 1 – 15 (может быть задан произвольный список сканируемых каналов).
При этом:
1 Если в списке сканируемых меньше 2 каналов, сканирование не запустится. 2 Сканирование остановится при обнаружении сигнала. 3 При установке ручки переключения каналов в положение 16, всегда можно принудительно запустить / остановить сканирование одновременным нажатием на кнопки PTT и MONI (передача и монитор).
Голосовое подтверждение:
Голосовое подтверждение режимов и функций может быть активировано путем программирования. При этом: 1 Для включения/выключения функции голосового подтверждения установите переключатель каналов в положение 10 и включите рацию, удерживая нажатыми кнопки PTT и MONI. 2 Для выбора языка оповещения, установите переключатель каналов в положение 15 и включите рацию, удерживая нажатыми кнопки PTT и MONI.
VOX (голосовое управление):
При включенной функции VOX (режим активации передачи голосом) нет необходимости давить на кнопку PTT для передачи. Этот режим включается автоматически всякий раз, когда вы начинаете говорить в микрофон. Когда голос пропадет, передача автоматически прекратится и устройство перейдет на прием. При использовании режима VOX следует правильно установить уровень чувствительности VOX. Так, при избыточной чувствительности режим передачи будет включаться даже от посторонних шумов. Для включения/выключения функции VOX установите переключатель каналов в положение 1-5 и включите рацию, удерживая нажатыми кнопки PTT и MONI.
Сигнал Тревоги:
Для включения/выключения функции «сигнал тревоги» установите переключатель каналов в поз. 11 и включите рацию, удерживая нажатыми кнопки PTT и MONI.
Оповещение о низком уровне заряда батареи:
Индикацией низкого уровня заряда аккумулятора служит характерный звуковой сигнал и мигающий красный светодиод.
Монитор:
Если в режиме приема на канале нет сигнала (поднесущей), шумоподавитель не включит динамик, и вы не будете слышать фоновый шум. Если вы хотите временно выключить шумоподавитель, нажмите и удерживайте кнопку MONI. Это функция полезна в случае, если вы желаете отрегулировать уровень громкости или принять слабый сигнал.
Блокировка работы на занятом канале:
Если включена функция «блокировка работы на занятом канале», рация не будет включаться на передачу кнопкой PTT, если на канале уже есть сигнал (для предотвращения создания помех). В этой ситуации вы услышите характерный звуковой сигнал. Включение / выключение этой функции возможно путем программирования.
CTCSS / DCS:
Частотные (CTCSS) или цифровые (DCS) сигналы шумоподавителя позволяют осуществлять селективные вызовы, когда рация включается на прием только для вызовов от определенных станций или групп. При этом все остальные вызовы (от любых других станций, в том числе работающих на той же частоте) будут игнорироваться.
Использование сигналов CTCSS/DCS задается путем программирования. Примечание: использование сигналов CTCSS/DCS не кодирует сигнал и не защищает от прослушивания, а только позволяет осуществлять селективный прием.

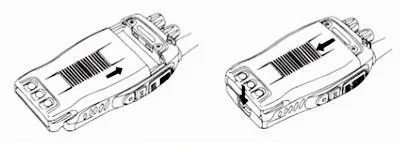

Установка и снятие аккумуляторной батареи:
При установке АКБ убедитесь, что она стоит параллельно алюминиевому шасси корпуса. Нижняя часть батареи должна быть на 1-2 см ниже нижней грани кропуса радиостанции.
Выровняйте пазы аккумуляторной батареи с направляющими на корпусе и задвиньте батарею вверх до щелчка. Нижнюю часть батареи прижимайте к корпусу радиостанции.
Убедитесь, что аккумуляторная батарея плотно села в пазы и надежно зафиксировалась, щели и перекосы отсутствуют.
Перед снятием батареи обязательно выключите устройство.
Установка антенны:
Чтобы установить антенну приложите ее к антенному разъему радиостанции, соблюдая соостность и аккуратно наверните ее по резьбе, вращая по часовой стрелке до упора.
Важно! Держите антенну у основания, а не за кончик. Это позволит более точно и быстро сопоставить разъемы радиостанции и антенны.
Важно! Если используете внешнюю антенну, убедитесь, что ее параметр SWR (КСВ, Коэффициент Стоячей Волны) приблизительно равен или меньше, чем 1.5:1, иначе в трансивере может сгореть выходной каскад передатчика. Тип разъема внешней антенны должен быть SMA.
Важно! Во время передачи не держите антенну рукой, т.к. это снижает качество и уровень сигнала, а также приводит к перегреву выходного каскада радиостанции из-за рассогласования антенны.
Важно! Никогда(!) не включайте передачу без антенны, иначе в трансивере может сгореть выходной каскад передатчика.
Установка ременной клипсы:
При необходимости, установите клипсу для ношения радиостанции на ремне на заднюю часть корпуса с помощью двух винтов, входящих в комплект, как показано на изображении.
Важно! Не используйте клей для фиксации винтов крепления. Растворители, содержащиеся в клее, могут повредить корпус батареи.

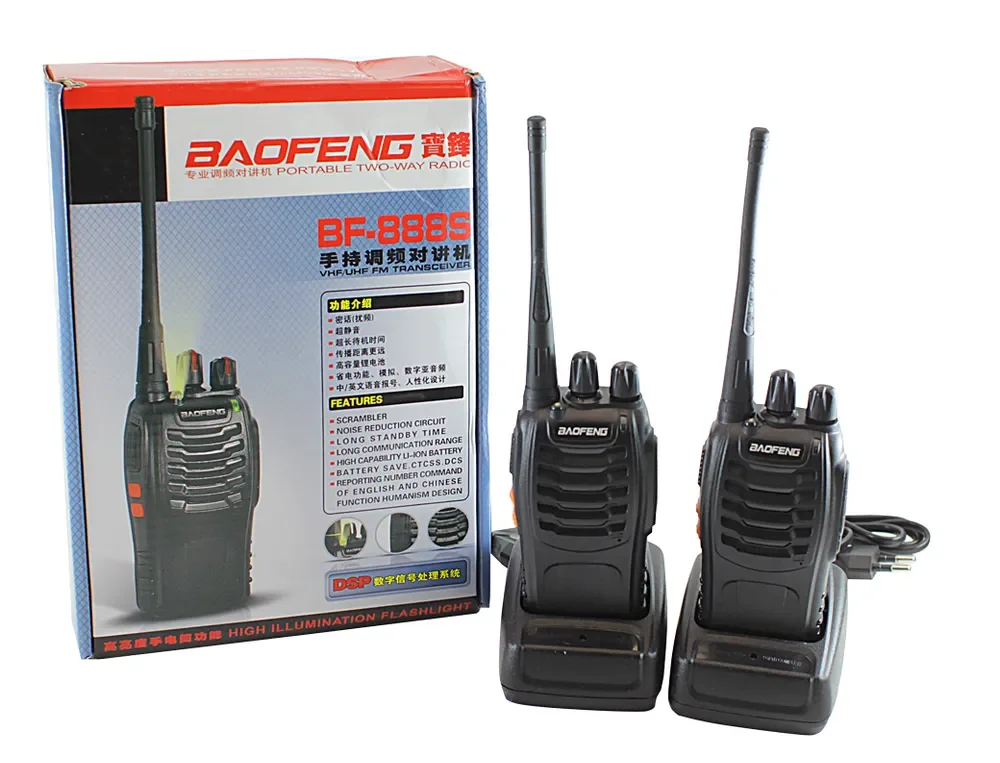

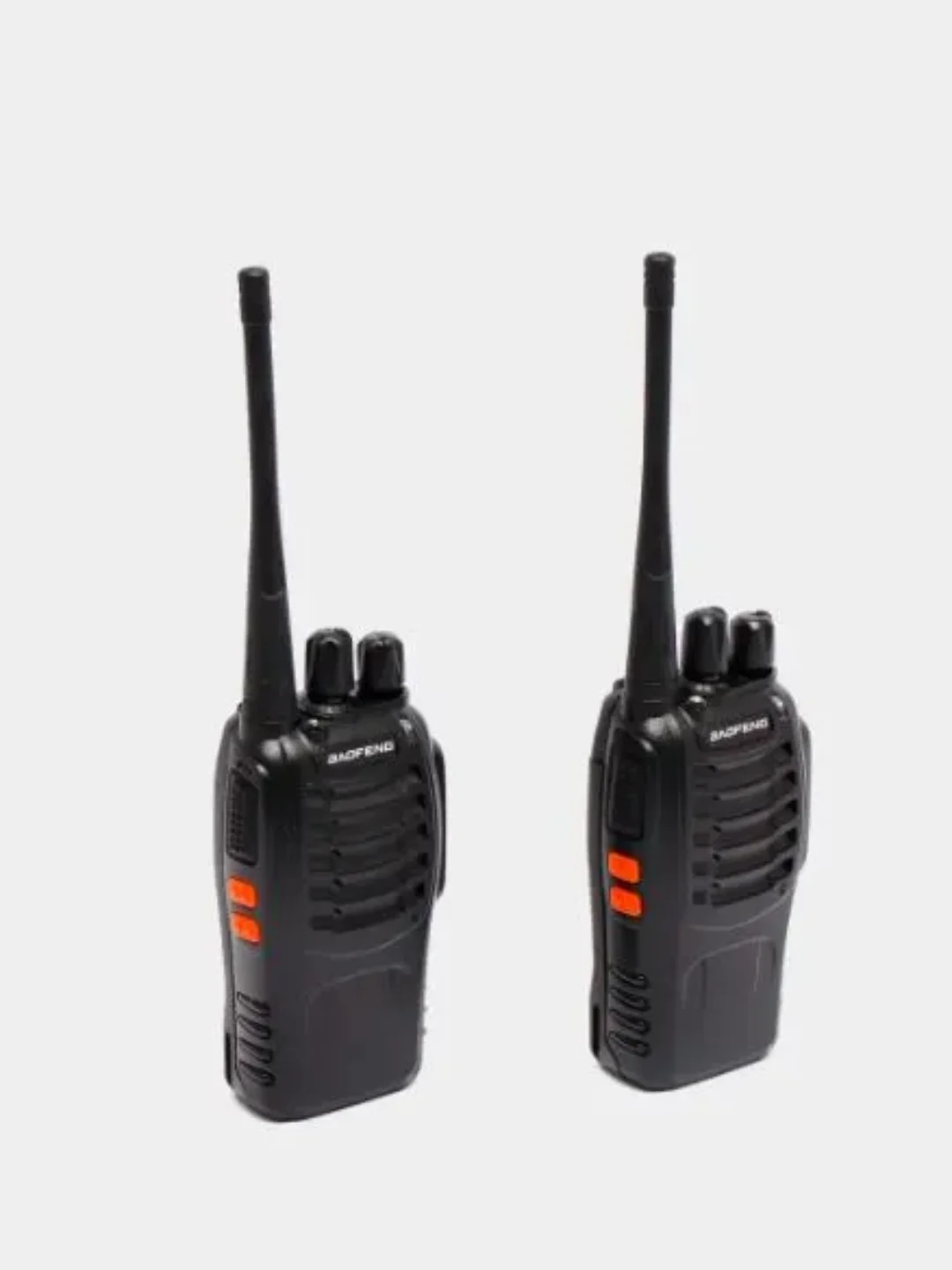

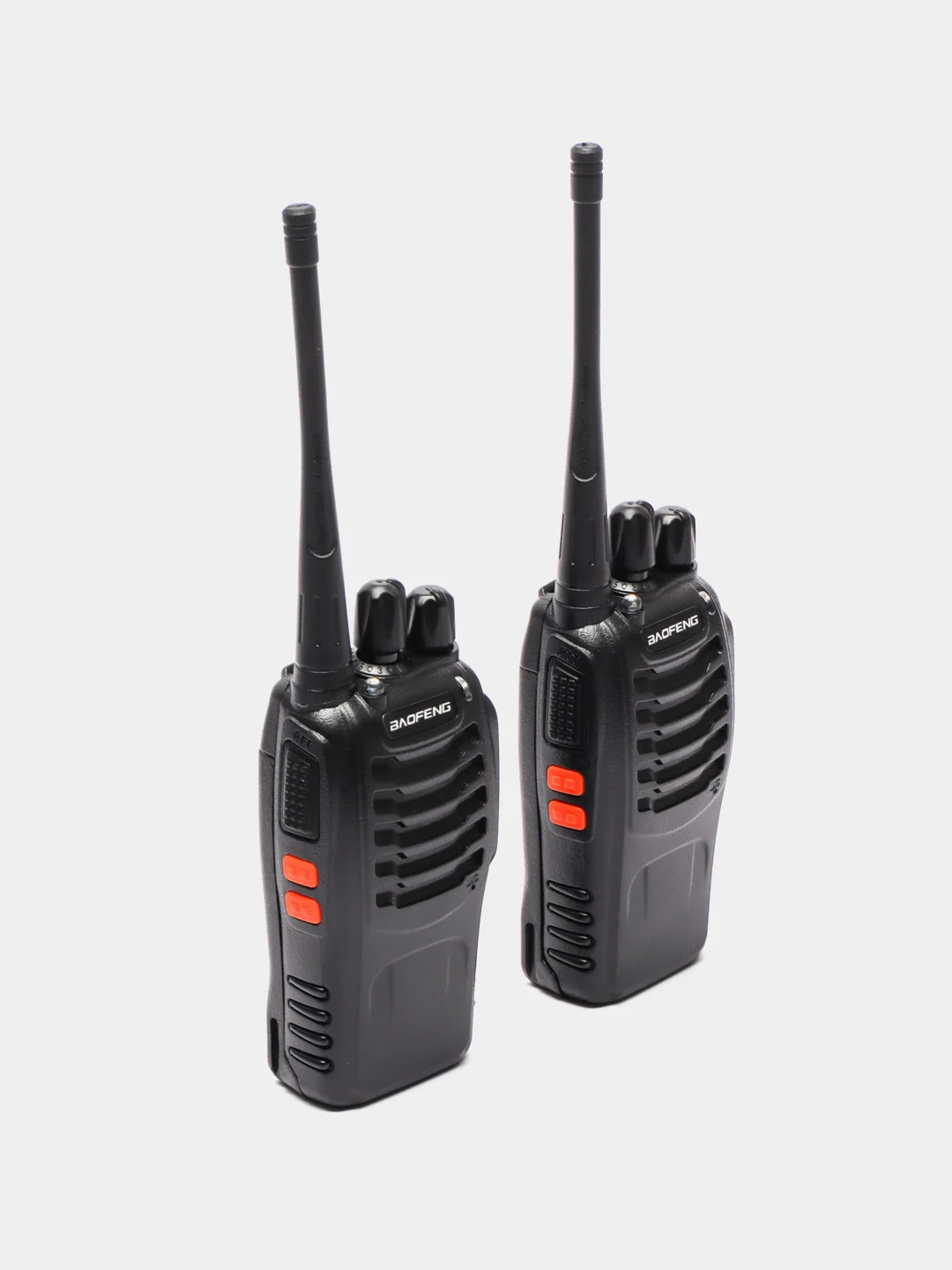

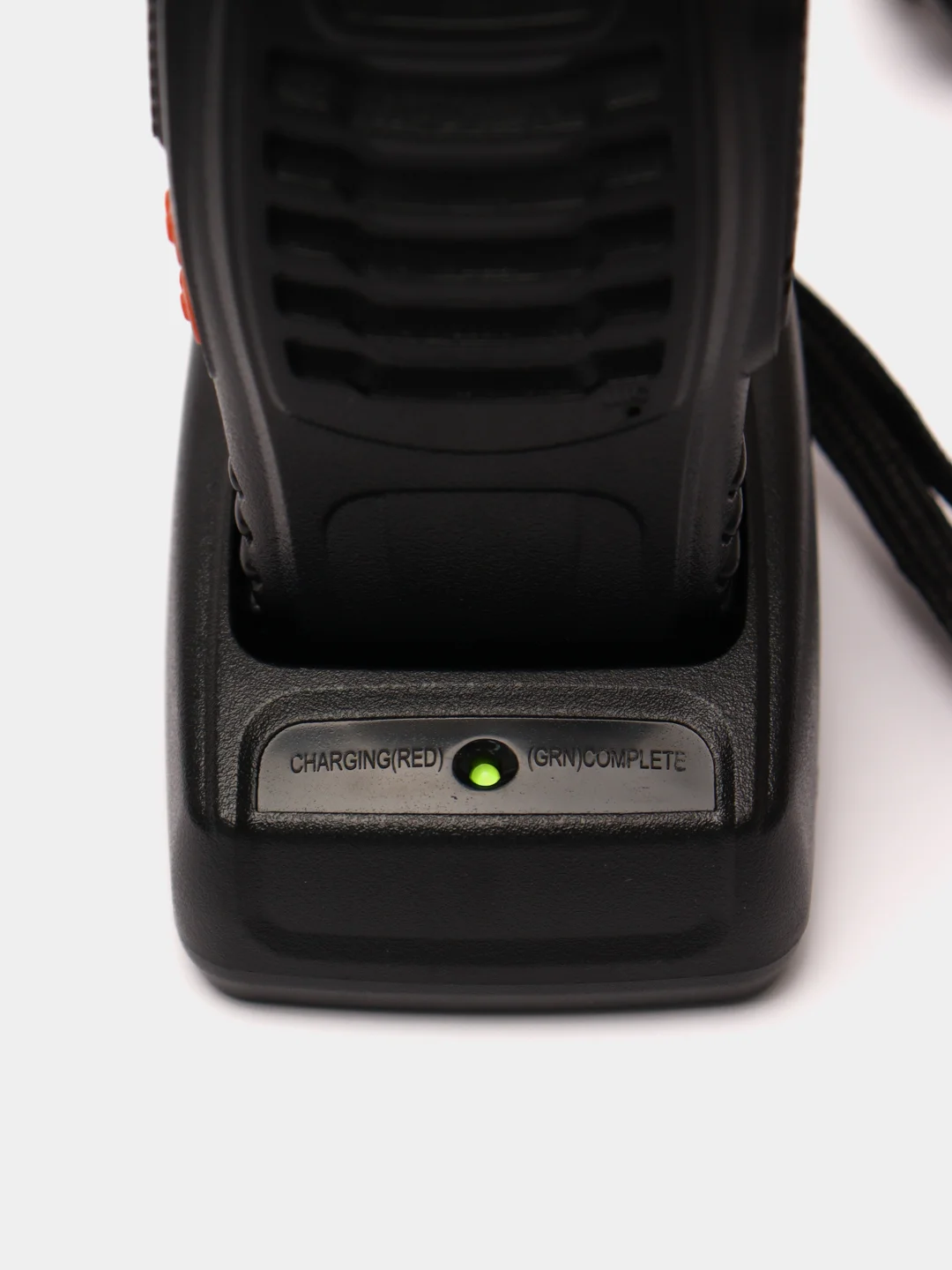

Комплект из 2 миниатюрных раций с дальностью связи до 7 километров.
