Описание

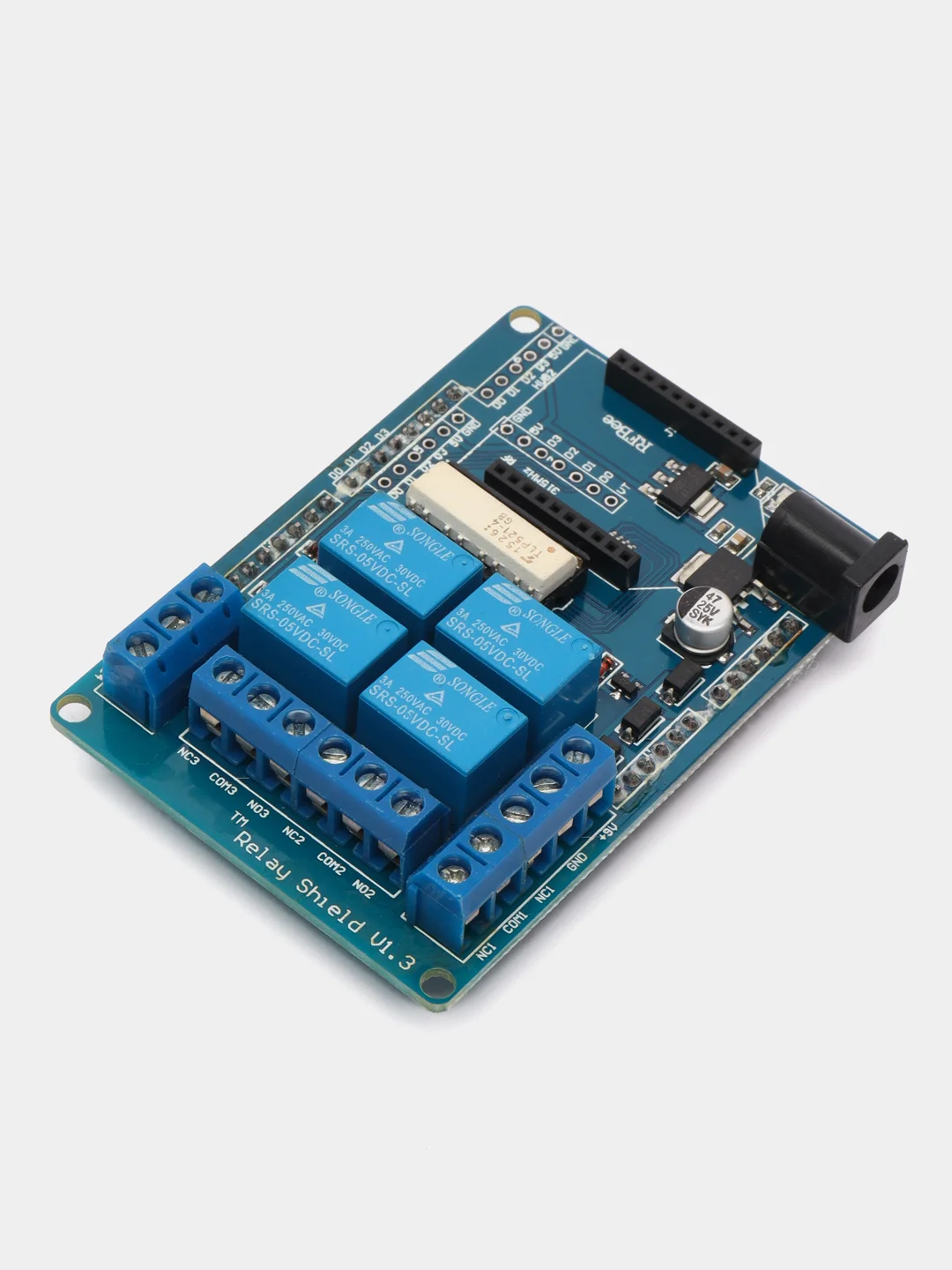

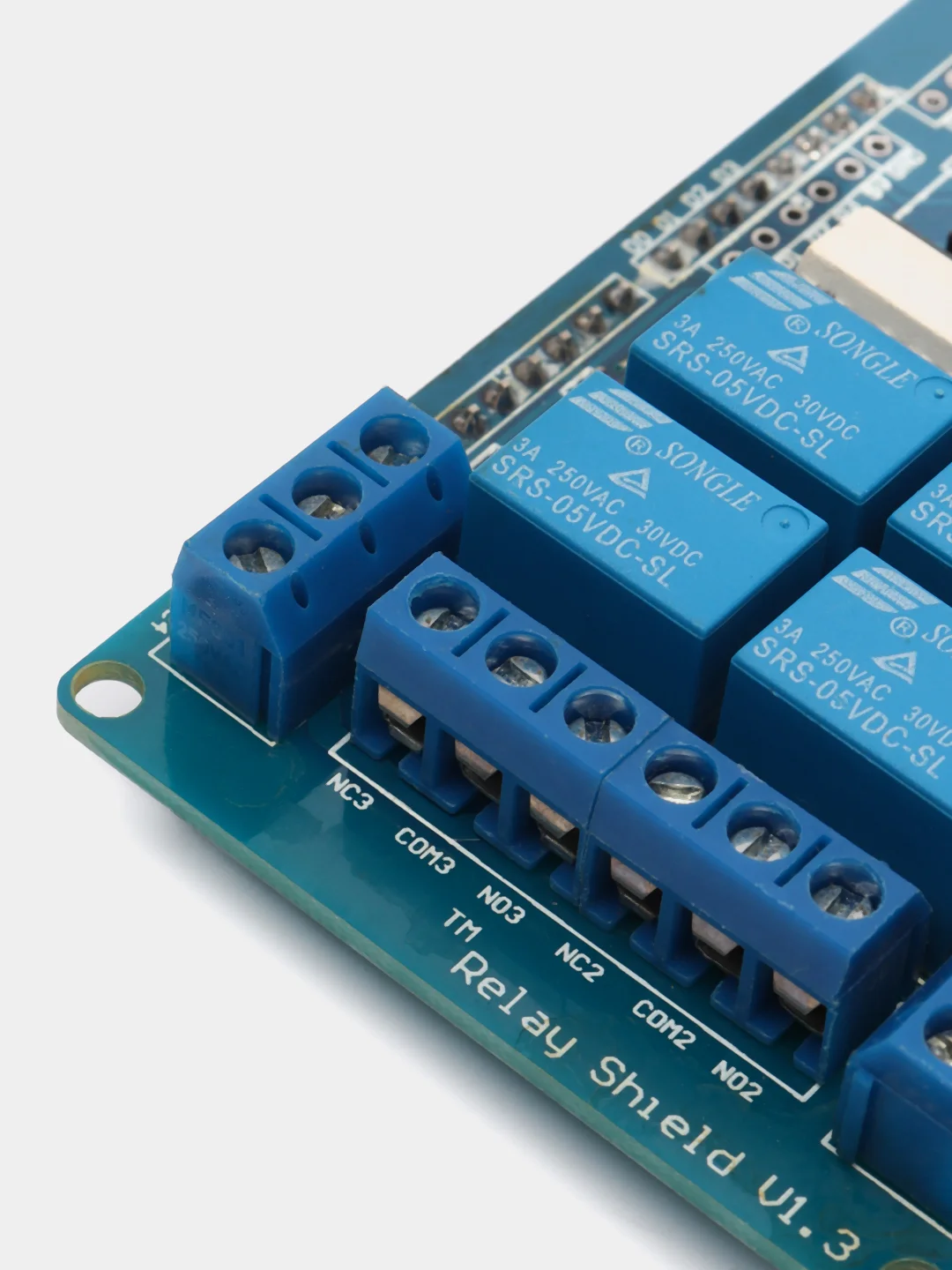

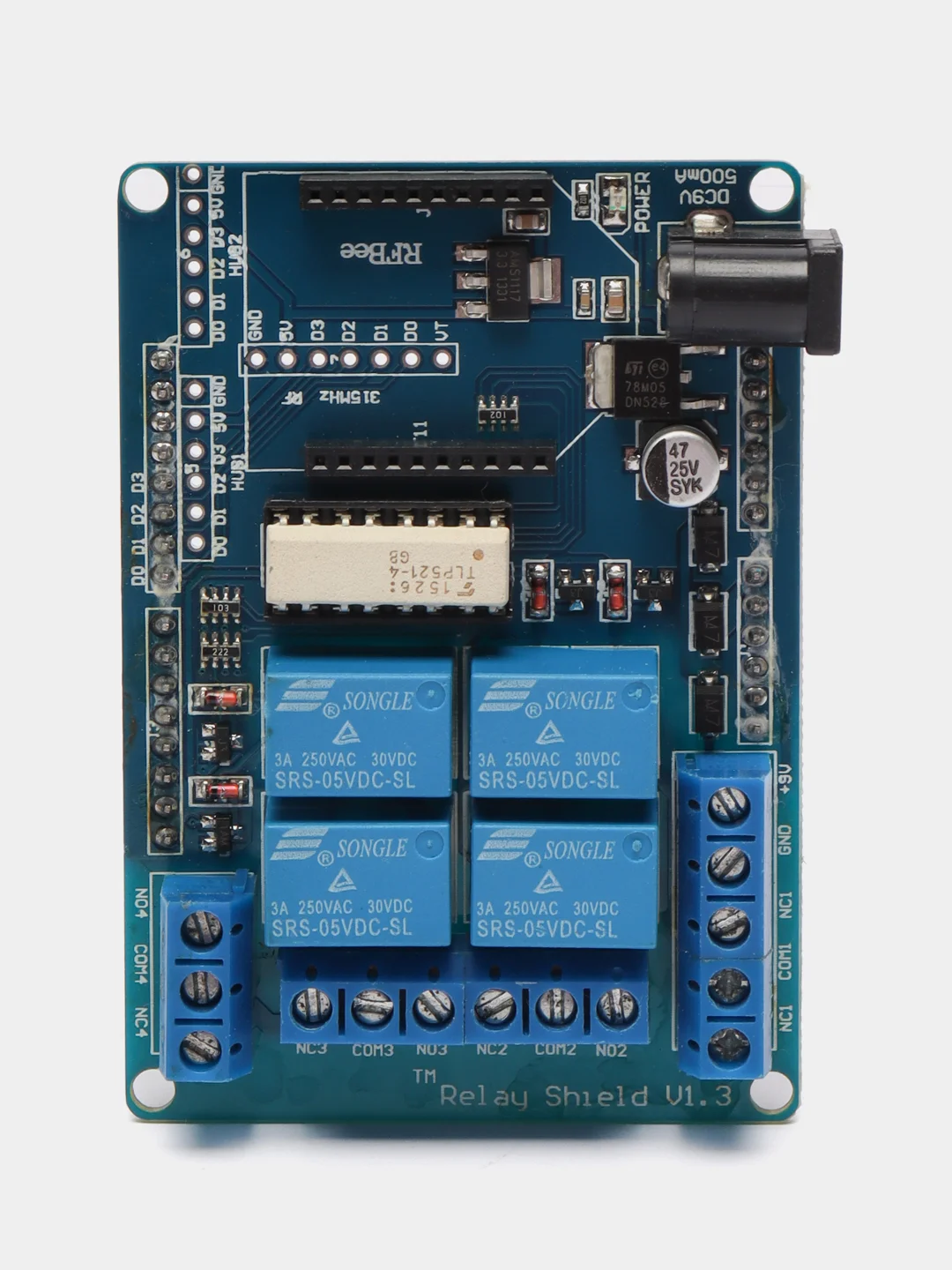

Плата Relay Shield позволит управлять силовой нагрузкой с помощью контроллера. Через плату можно управлять до четырех видов различных независимых нагрузок. Каждый канал позволяет коммутировать нагрузки до 3 А с максимальным напряжением до 250 В переменного тока. Подключение нагрузки осуществляется с помощью винтовых клемм.
Подключение
Шилд совместим с контроллерами форм-фактора Uno, Mega. Для управления реле используются цифровые пины 4, 5, 6, 7 контроллера. На шилд можно подать внешнее питание через разъем 5,5/2,1 (7-12 В), от которого будет питаться как сама плата Relay Shield, так и контроллер.
