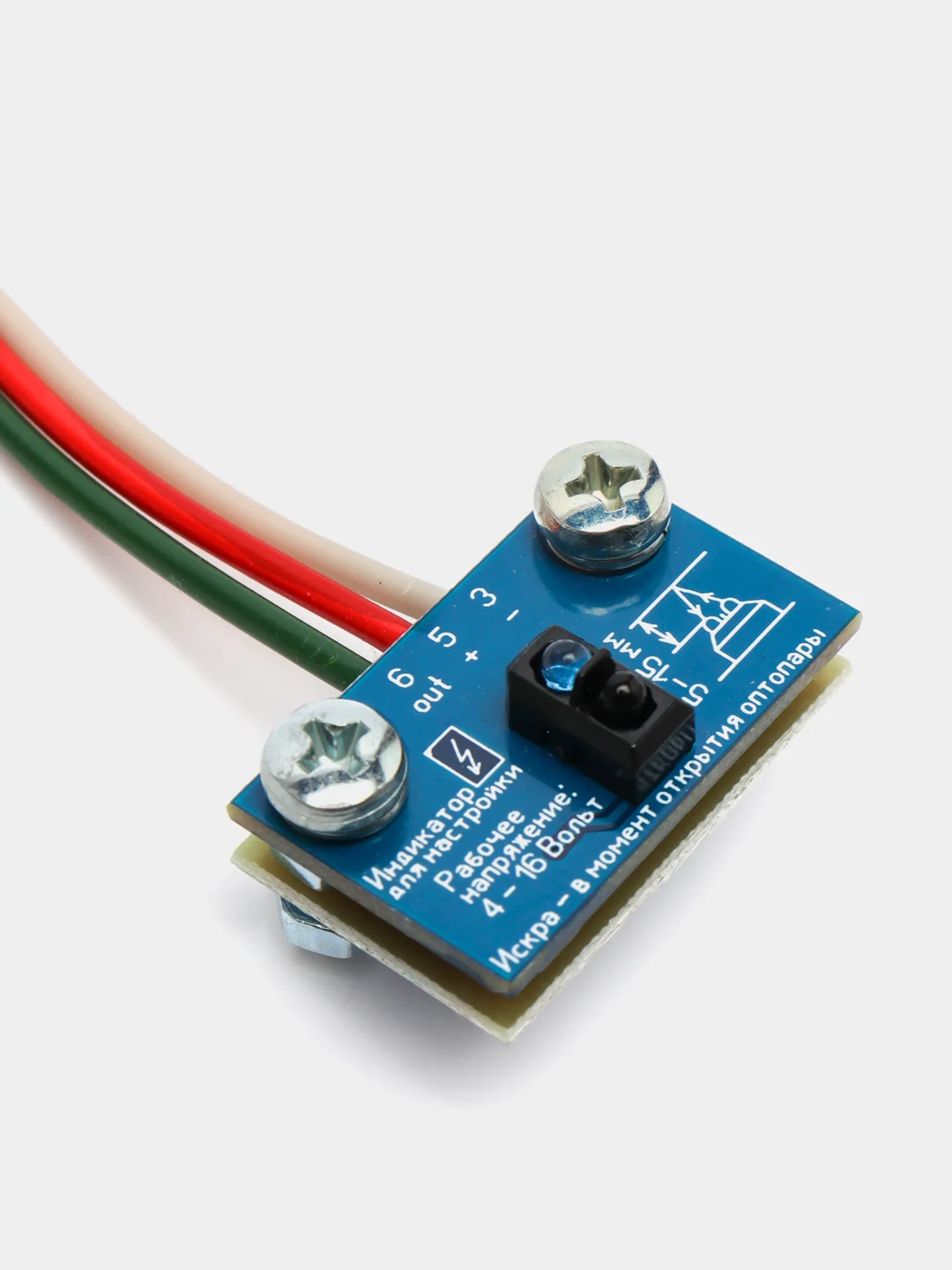

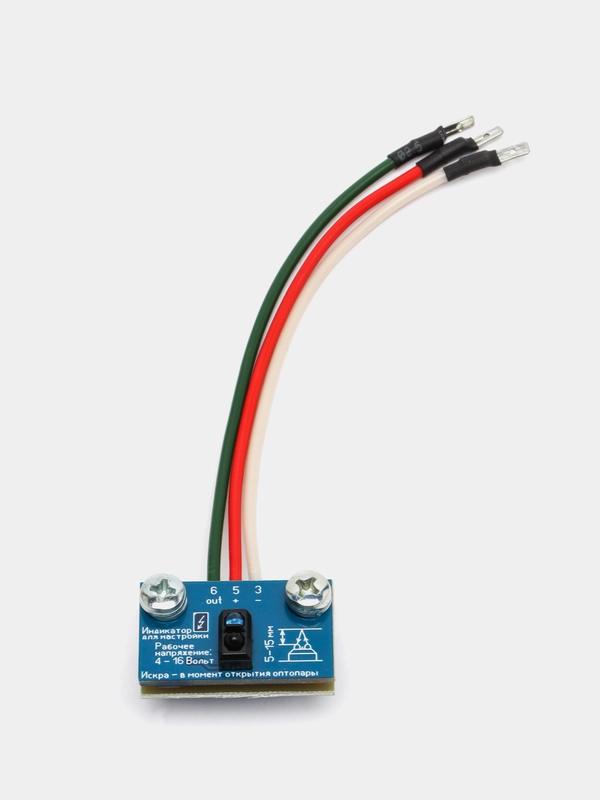

Датчик оптический Иж, Ява, Урал (Киров)
Данный оптический датчик на отражение подойдёт для следующих мотоциклов: Иж Юпитер, Планета, Планета спорт, Ява, Чезет, Урал и Днепр. 6 и 12 вольт (работоспособность на 6В системах во многом зависит от модели коммутатора, рекомендуется ВТН 0529.3734).
Датчик является альтернативой датчику Холла (ДХ), имеет то же напряжение питания и сигнальной линии, то же расстояние между крепёжными отверстиями (24 миллиметра), аналогичный герметичный трёхконтактный разъём для подключения к заводской проводке для БСЗ от автомобилей Ваз с теми же цветами проводов.
При этом оптический датчик на отражение имеет следующие преимущества: шторка (модулятор/бабочка/лепесток) может быть изготовлена из любого непрозрачного глянцевого материала достаточной прочности (нержавеющая сталь, алюминий, латунь и другие цветные металлы и сплавы, фольгированный стеклотекстолит и т.п.); не нужен прибор МД-1 для настройки системы, так как в самом датчике присутствует светодиод для установки момента искрообразования; отсутствие влияния электромагнитного поля генератора на датчик, за счёт прохождения модулятора над оптопарой датчика (а не в её прорезь, как на датчиках Холла и ДО-1) и увеличенного расстояния от оптопары до модулятора, вероятность повреждения датчика вследствие халатности при установке, настройке и эксплуатации практически сводится к нулю. Также важно отметить провода гораздо большего сечения в толстой изоляции, в отличие от проводов ДХ и подключение к проводке через герметичный разъём, а не зажимные клеммы, в отличие от ДО-1.
Датчик совместим с ФУОЗ Саруман.
Внимание: при подключении к коммутатору Совек белый провод идёт не на 3, а на 2 клемму.
Артикул: 121109112020
