Описание

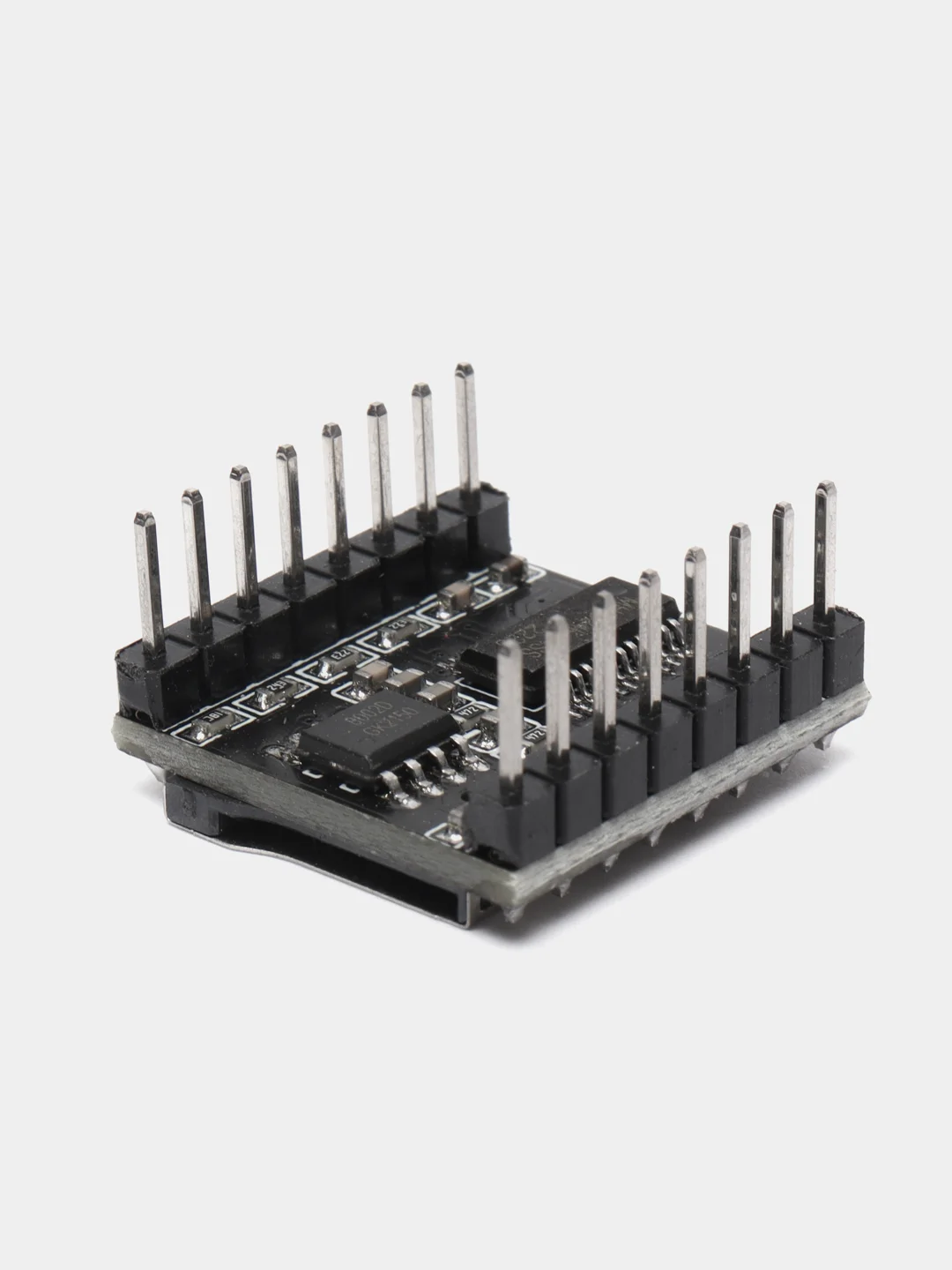

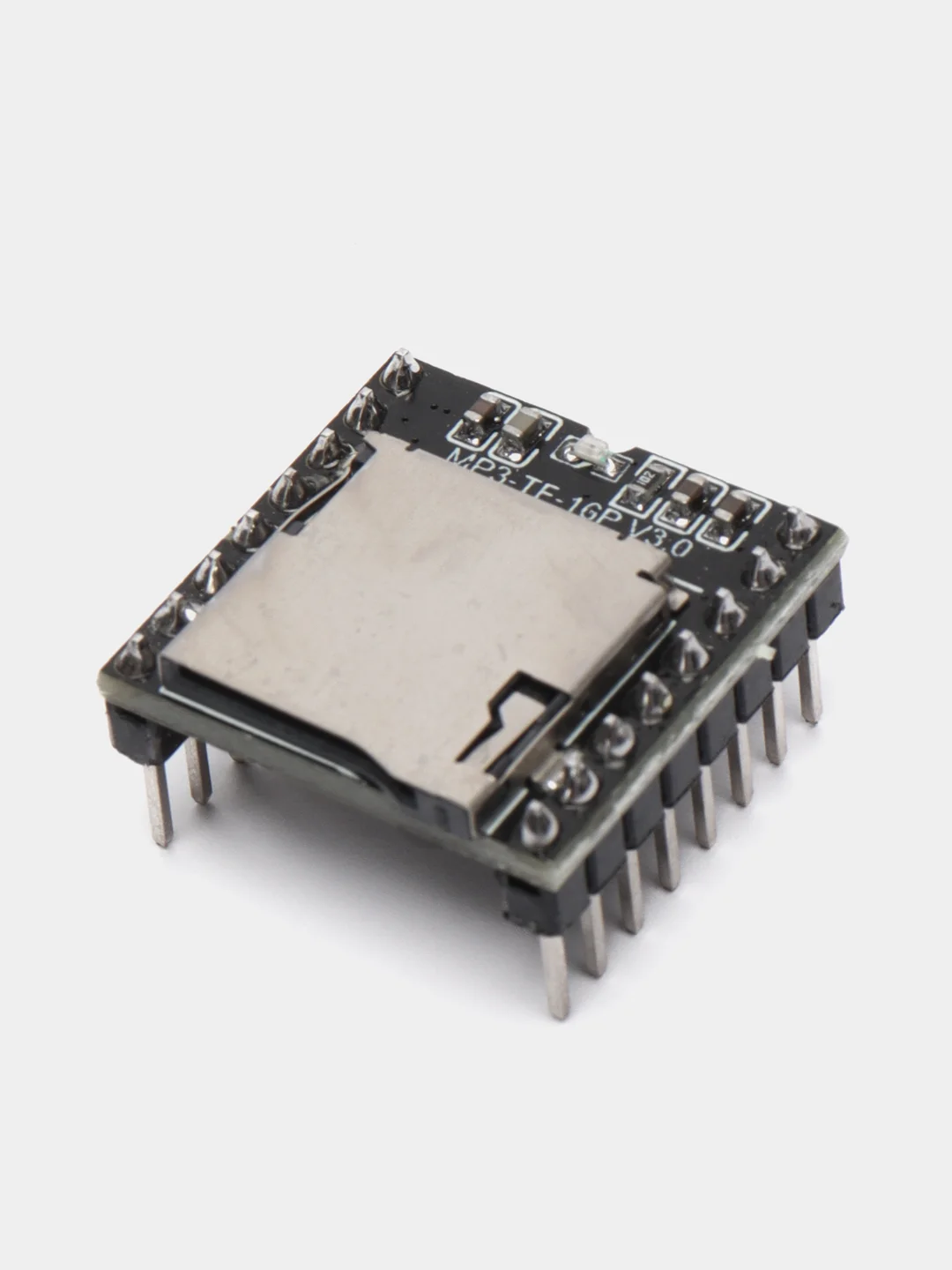

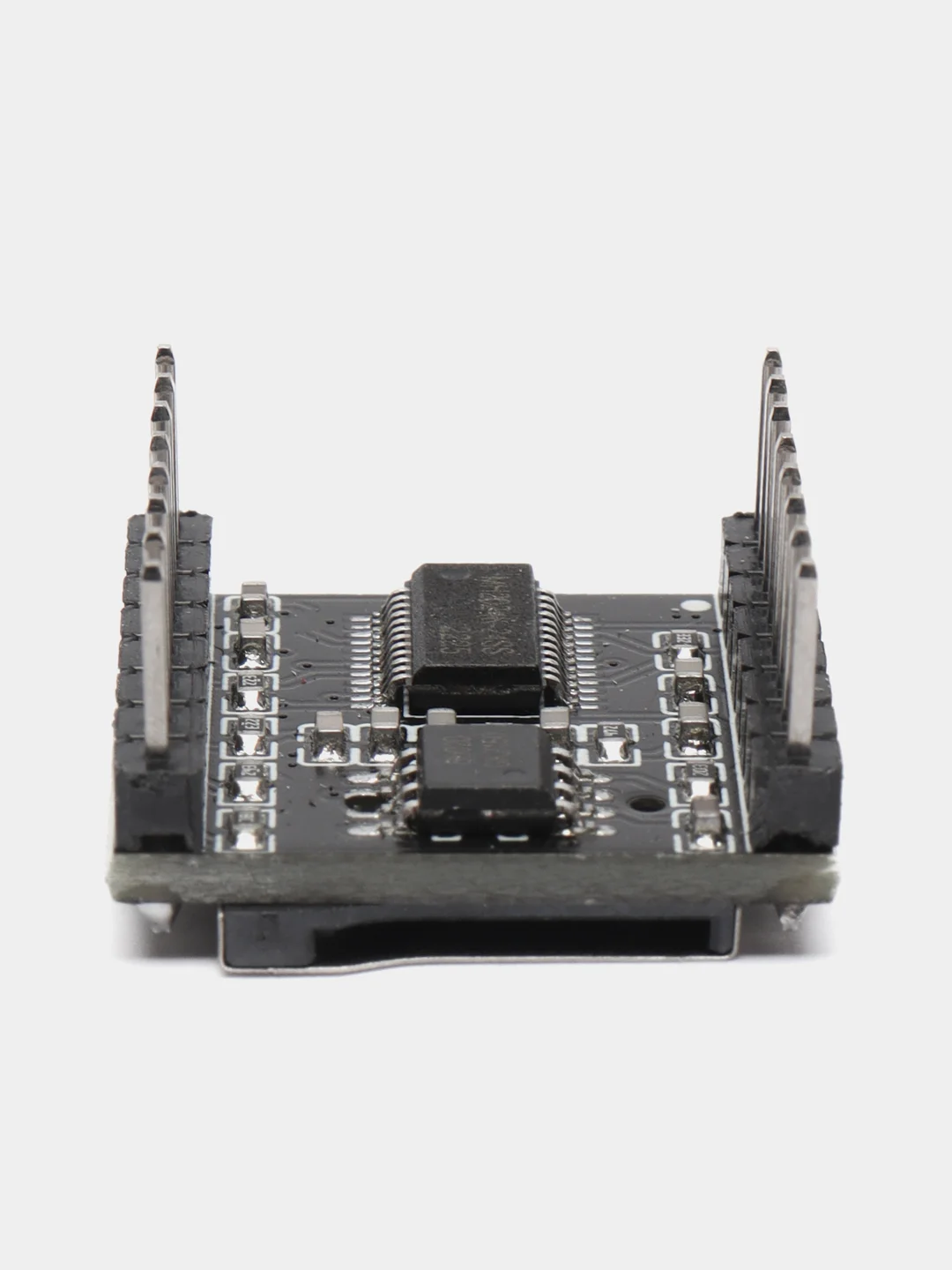

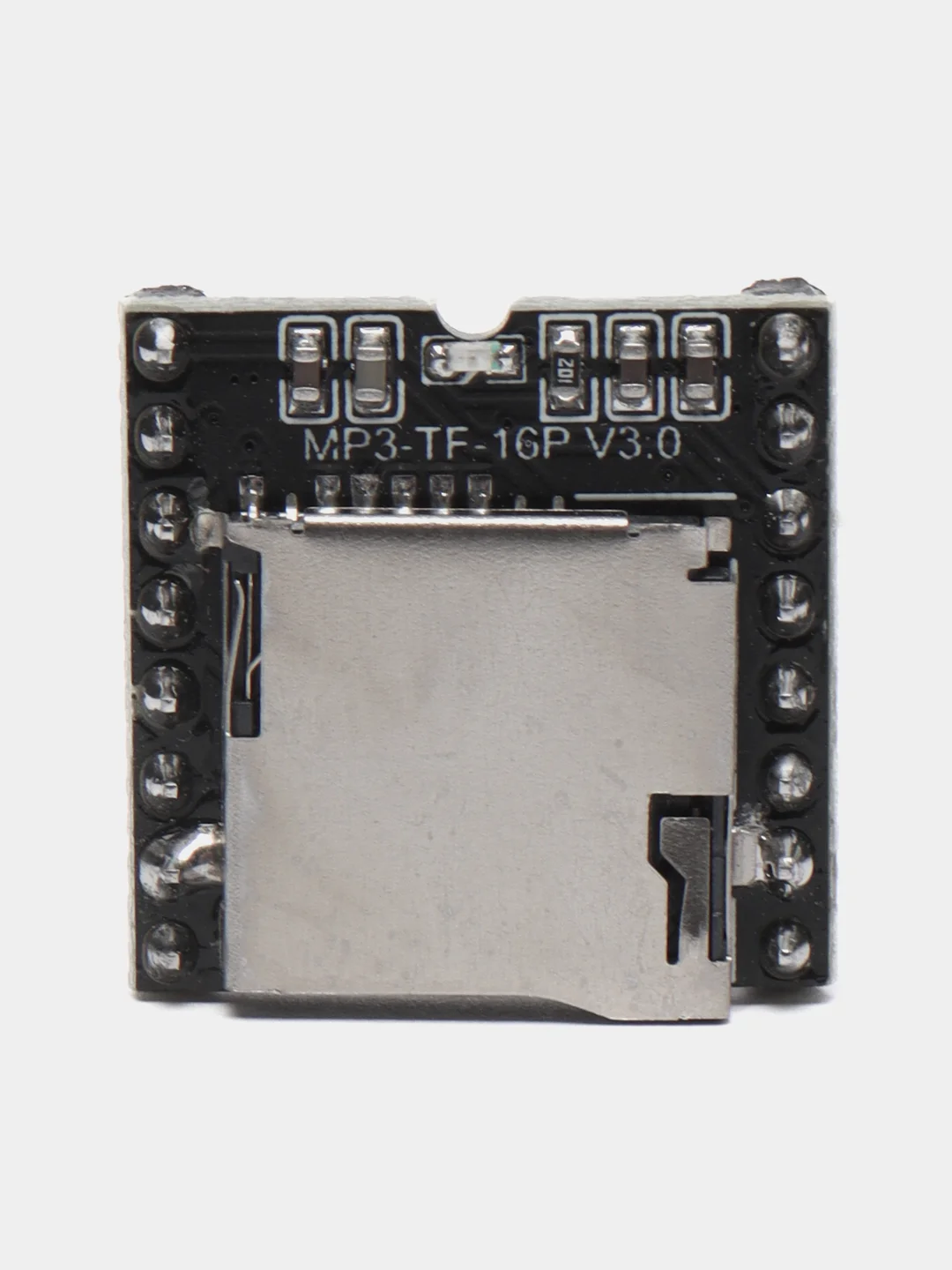

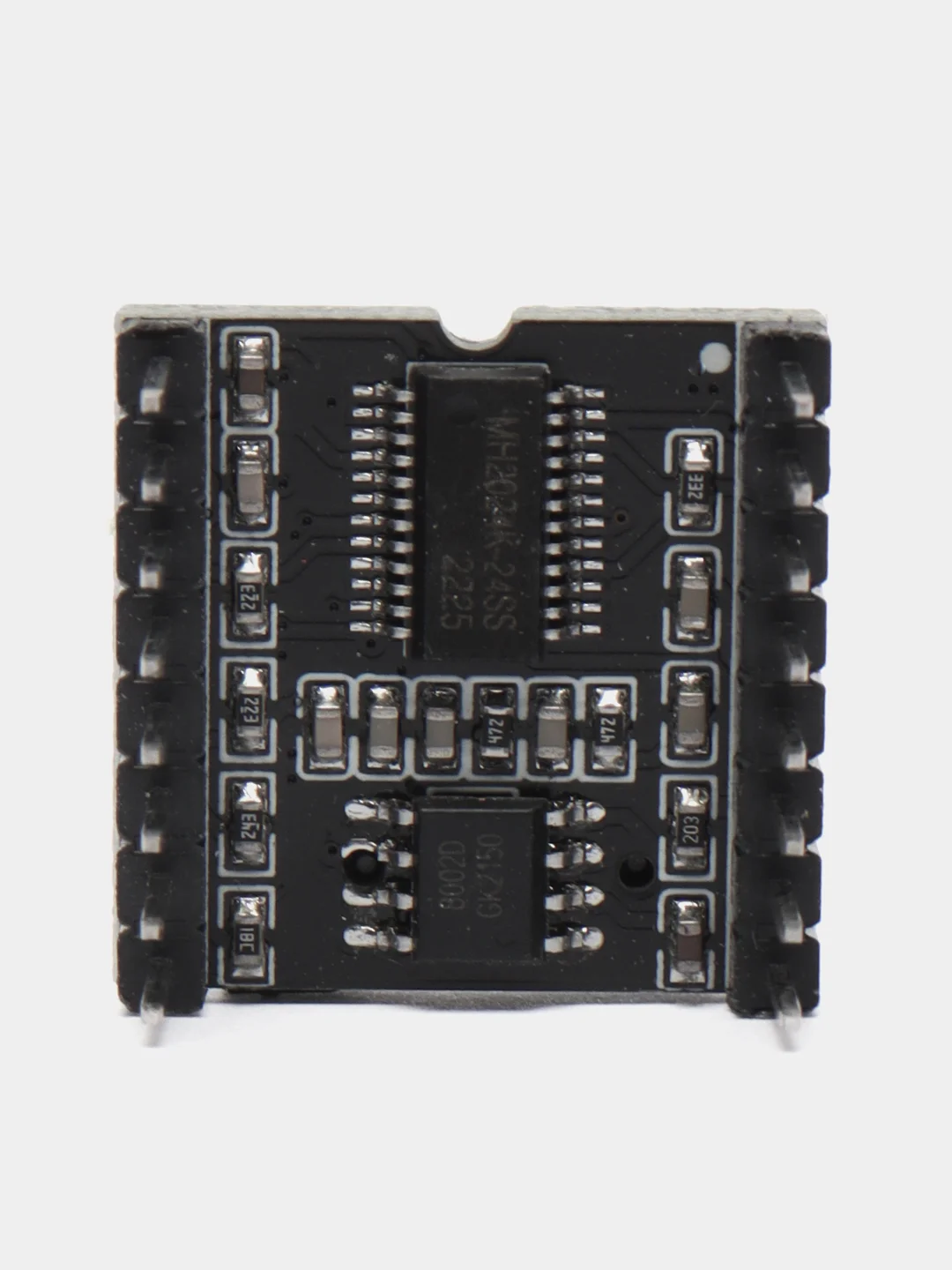

MP3-TF-16P v3.0 - это компактный модуль, который можно использовать с Arduino и другими микроконтроллерами. Это небольшой и недорогой модуль MP3, который выводит звук прямо в динамик. Вот некоторые его особенности:
- Поддерживает декодирование MP3 и WAV.
- Поддерживает файловые системы FAT16 и FAT32.
- 24-битный выход DAC, поддерживает динамический диапазон 90dB, SNR поддерживает 85dB.
- Поддерживает режим управления AD key и режим серийного управления UART RS232.
- Поддерживает максимальную емкость micro SD карты 32GB и USB флешки 32GB.
- Аудиоданные сортируются по папкам, поддерживает до 100 папок, в каждой папке может быть до 255 песен.
- Регулируемая громкость на 30 уровнях, 6 уровней регулировки EQ.
Вы можете использовать его как автономный модуль с подключенной батареей, динамиком и кнопками или в сочетании с Arduino UNO или любым другим контроллером с возможностью подключения по RX/TX. Он легко используется и интегрируется с платами и микроконтроллерами.

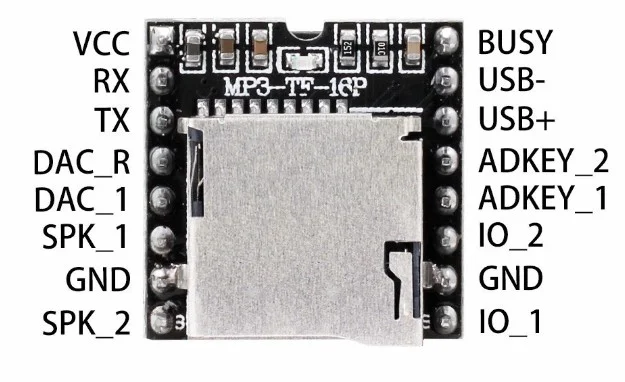

Назначение контактов для модуля MP3-TF-16P v3.0:
- VCC: Входное напряжение (DC3.2~5.0V; Тип: DC4.2V);
- RX: Вход UART;
- TX: Выход UART;
- DAC_R: Аудиовыход правого канала;
- DAC_L: Аудиовыход левого канала;
- SPK2: Выход динамика (-);
- GND: Общий (земля);
- SPK1: Выход динамика (+);
- IO1: Порт триггера (короткое нажатие для воспроизведения предыдущего трека, долгое нажатие для уменьшения громкости);
- IO2: Порт триггера (короткое нажатие для воспроизведения следующего трека, долгое нажатие для увеличения громкости);
- ADKEY1: AD порт 1;
- ADKEY2: AD порт 2;
- USB+: USB+ DP;
- USB-: USB- DM;
- BUSY: Статус воспроизведения (низкий уровень означает воспроизведение, высокий уровень означает отсутствие воспроизведения);
