Описание
Плата защиты BMS 4S 40A 14.8V (16.8В) для Li-Ion аккумуляторов - контроллер заряда/разряда для литиевых аккумуляторов с непрерывным током разряда до 40А и напряжением полного заряда 16,8В. Плата защиты BMS 4S обеспечивает защиту трех последовательно соединенных Li-Ion/Li-pol аккумуляторов 18650, а также литий-ионных аккумуляторов других форматов. Кроме защиты данная плата обеспечивает равномерный заряд/разряд каждого аккумулятора в сборке (балансировка).
Контроллер BMS 4S 40A 14,8В обеспечивает защиту Li-Ion аккумуляторов по четырем параметрам:
- Защита от перезаряда;
- Защита от глубокого разряда;
- Защита от короткого замыкания;
- Защита от перегрузки по току.
Используя BMS плату контроллер 4S Вы обезопасите эксплуатацию Ваших Li-Ion аккумуляторов и они смогут прослужить намного дольше.
BMS (Battery Management System) – это электронная плата, которую устанавливают на незащищенные аккумуляторы (или на сборки из аккумуляторов) с целью контроля заряда/разряда, а также мониторинга состояния аккумулятора, контроля температуры, количества циклов заряда/разряда, защиты составных элементов батареи.
Плата защиты BMS обеспечивает индивидуальный контроль напряжения и сопротивления каждого аккумулятора, правильно распределяет ток заряда между каждой ячейкой в аккумуляторной сборке во время заряда, контролирует ток заряда, определяет потерю ёмкости каждого аккумулятора, а также гарантирует безопасное подключение и отключение потребителя (нагрузки).
BMS платы отличаются друг от друга размером, параметрами, количеством подключаемых аккумуляторов. Принцип работы BMS платы защиты простой - плата следит за напряжением на каждом аккумуляторе и если какой-либо элемент превысит порог срабатывания, BMS отключит такой аккумулятор от зарядки или от потребителя, тем самым сохранив его свойства. Кроме этого платы BMS могут быть с балансировкой. Также при выборе платы защиты BMS необходимо обращать внимание на ток, который данная плата может выдерживать.

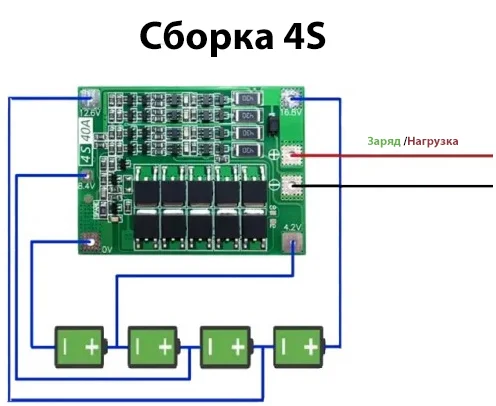

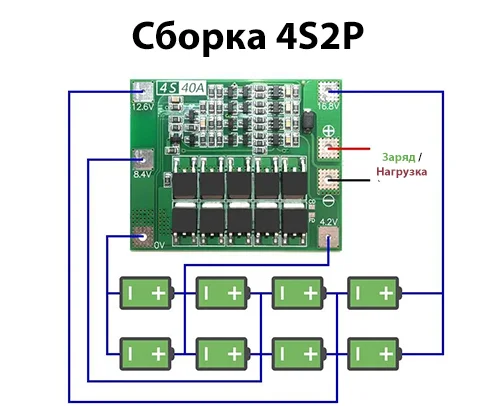

Подключение:

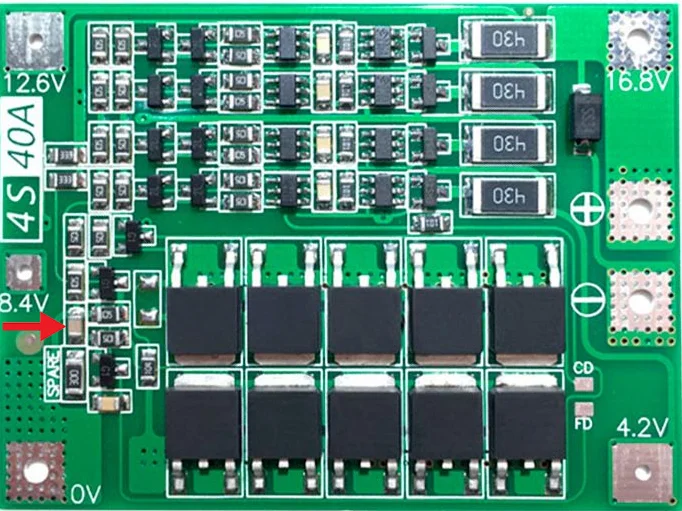

При срабатывании защиты от больших пусковых токов, необходимо припаять параллельно конденсатору (указанному на фото ниже) керамический конденсатор емкостью 4,7мкФ.
На этой плате есть контакты CD и FD служат для индикации заряда. Называются «обнаружение заряда» и «полный заряд» ("charge detect" and "full detect".)
