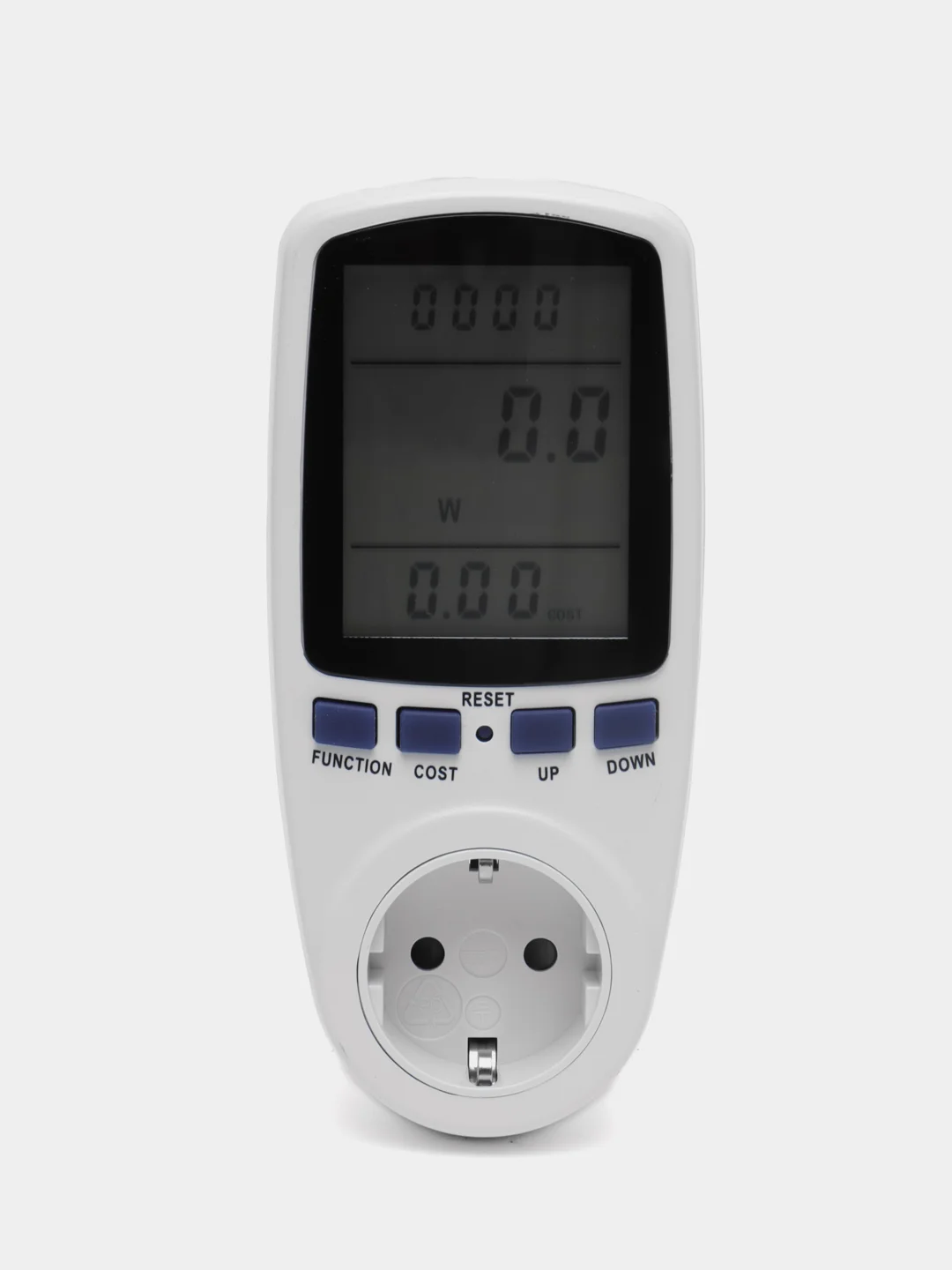

Описание

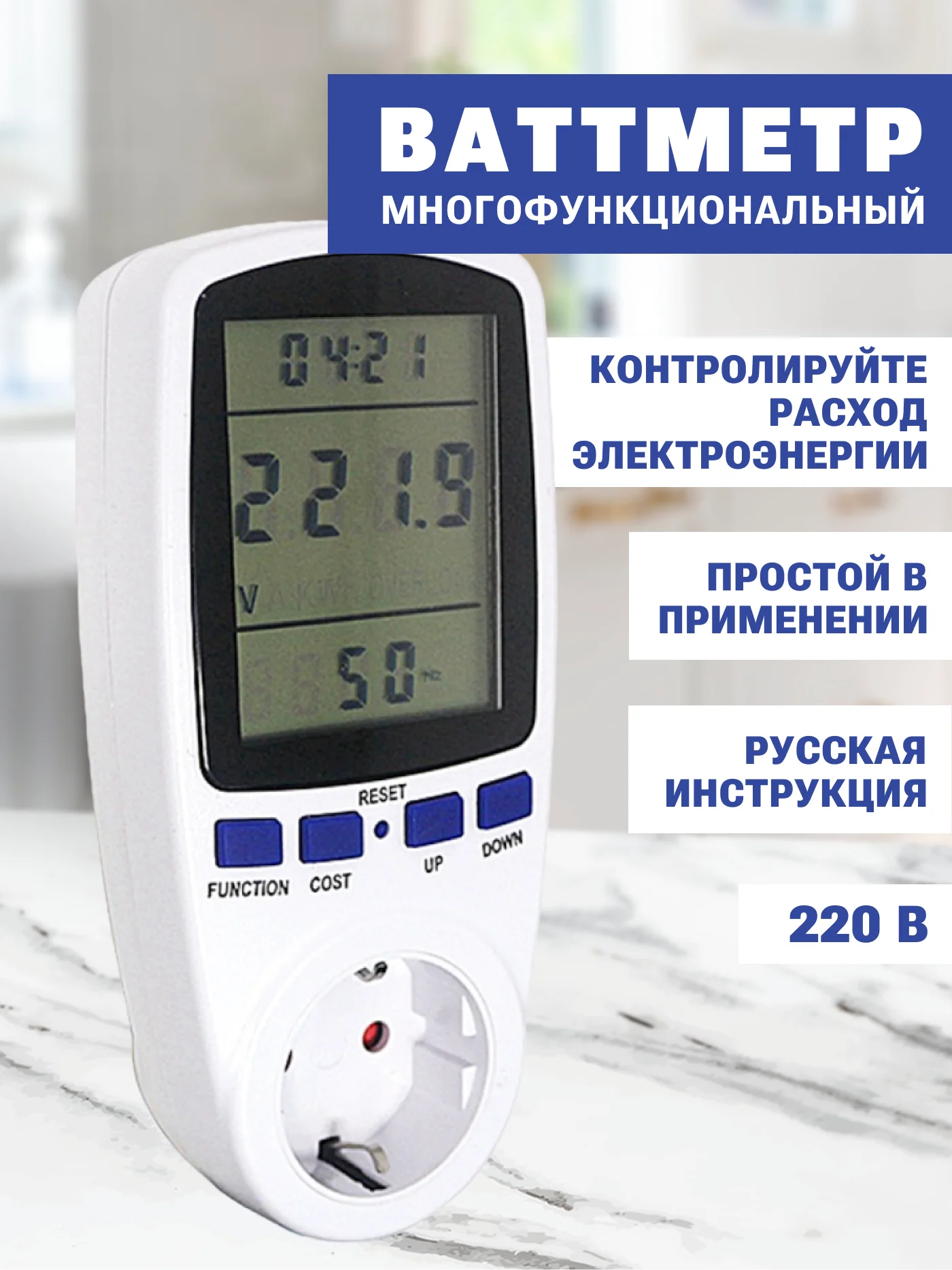

Цифровой розеточный ваттметр – это многофункциональный прибор.

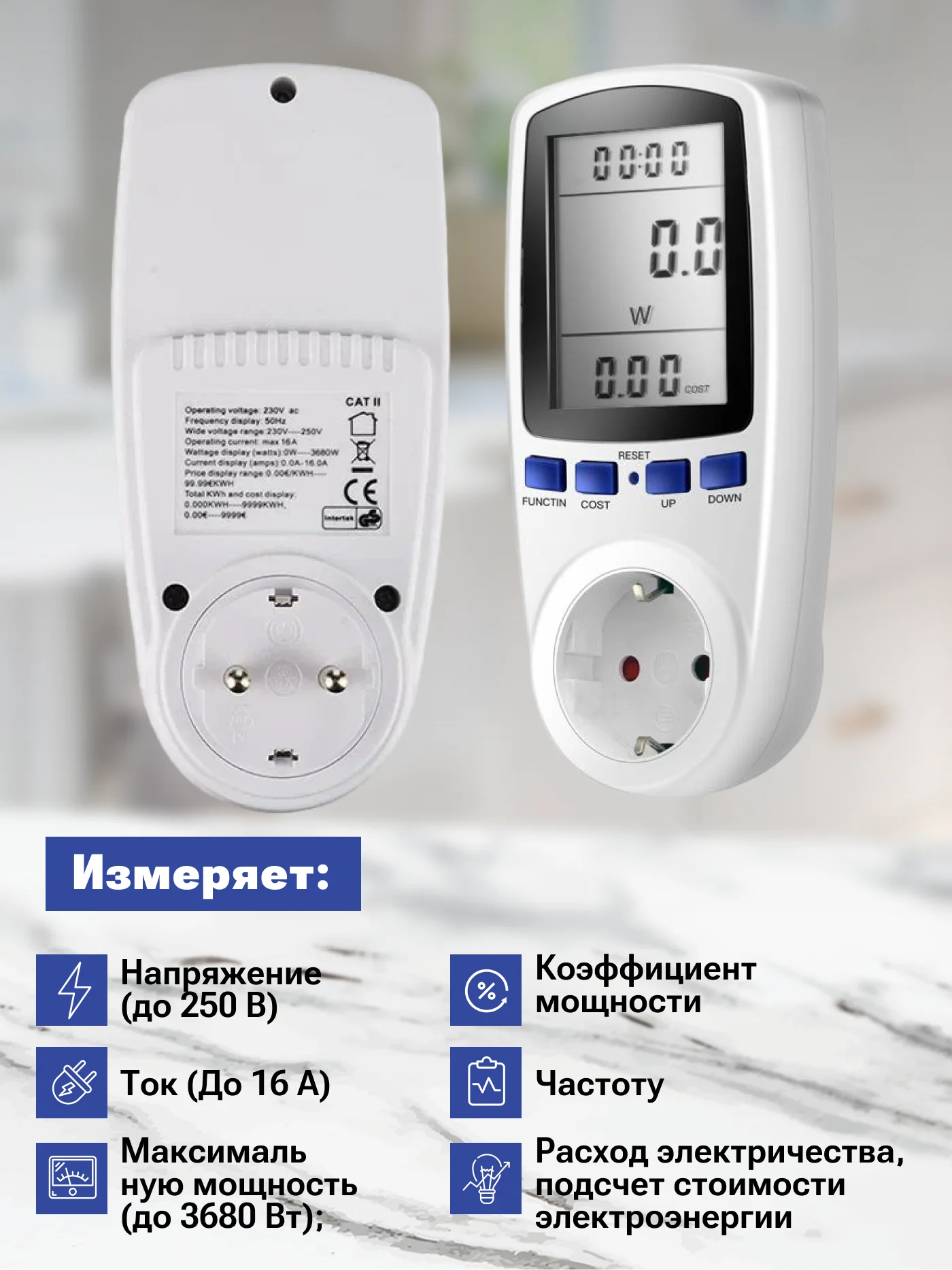

Что измеряется?
- напряжение, сила тока, время измерения, частота, стоимость электроэнергии, мощность, power factor, электроэнергия
Данное устройство измеряет все необходимые параметры потребления электроэнергии — напряжение, ток, мощность, коэффициент мощности, а также может рассчитывать стоимость потребленной электроэнергии.
Просто подключите ваттметр в розетку, а уже к нему нужный бытовой прибор.
Функции:
Прибор измеряет:
- Напряжение;
- частоту;
- ток;
- коэффициент мощности;
- максимальную мощность;
- расход электричества.
Также ваттметр:
- записывает самое высокое и самое низкое мгновенное энергопотребление;
- предупреждает о перегрузке;
- подсчитывает потребление электроэнергии, счет за электроэнергию и время потребления электроэнергии.

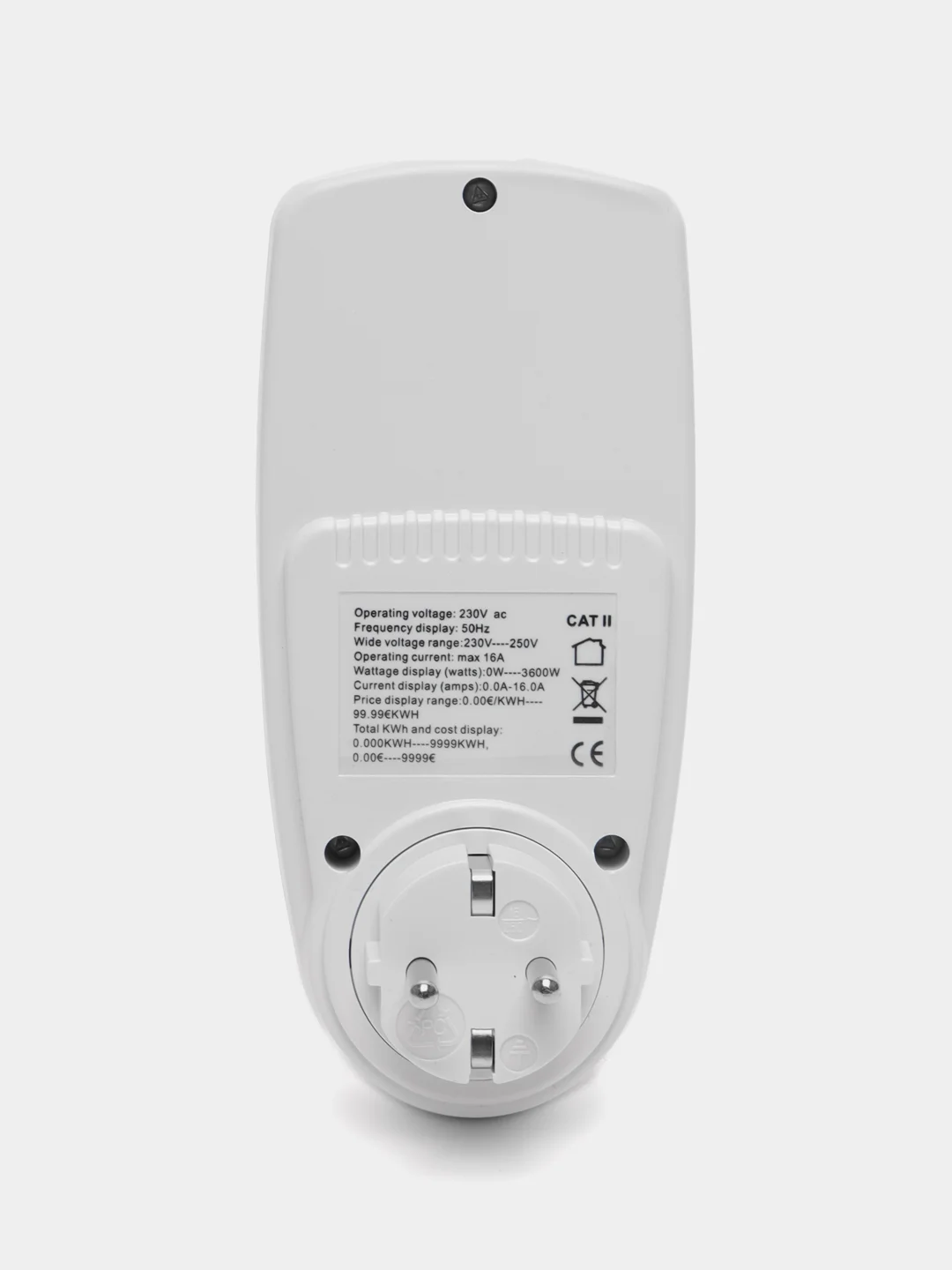

Характеристики:
Технические характеристики:
- Рабочее напряжение: 230 В, 50 Гц
- Рабочий ток: Макс. 16A
- Диапазон напряжений: 230 В---- 250 В
Диапазон отображения:
- Время: 0 секунд ----9999 дни.
- Мощность: Вт---- 9999Вт
- Напряжение: 0В----9999В Ток: 0.000A----9999A
- Частота: 0 Гц---9999Гц
- Цена: 0,00 стоимость кВт/ч----99.99
стоимость кВт/ч
- Энергия: 0.000 кВт/ч ----9999 кВт/ч
- Стоимость: 0.00
стоимость----9999cost
- Точность Напряжение: +/-2% Ток: +/-2%
- Мощность: +/-2%

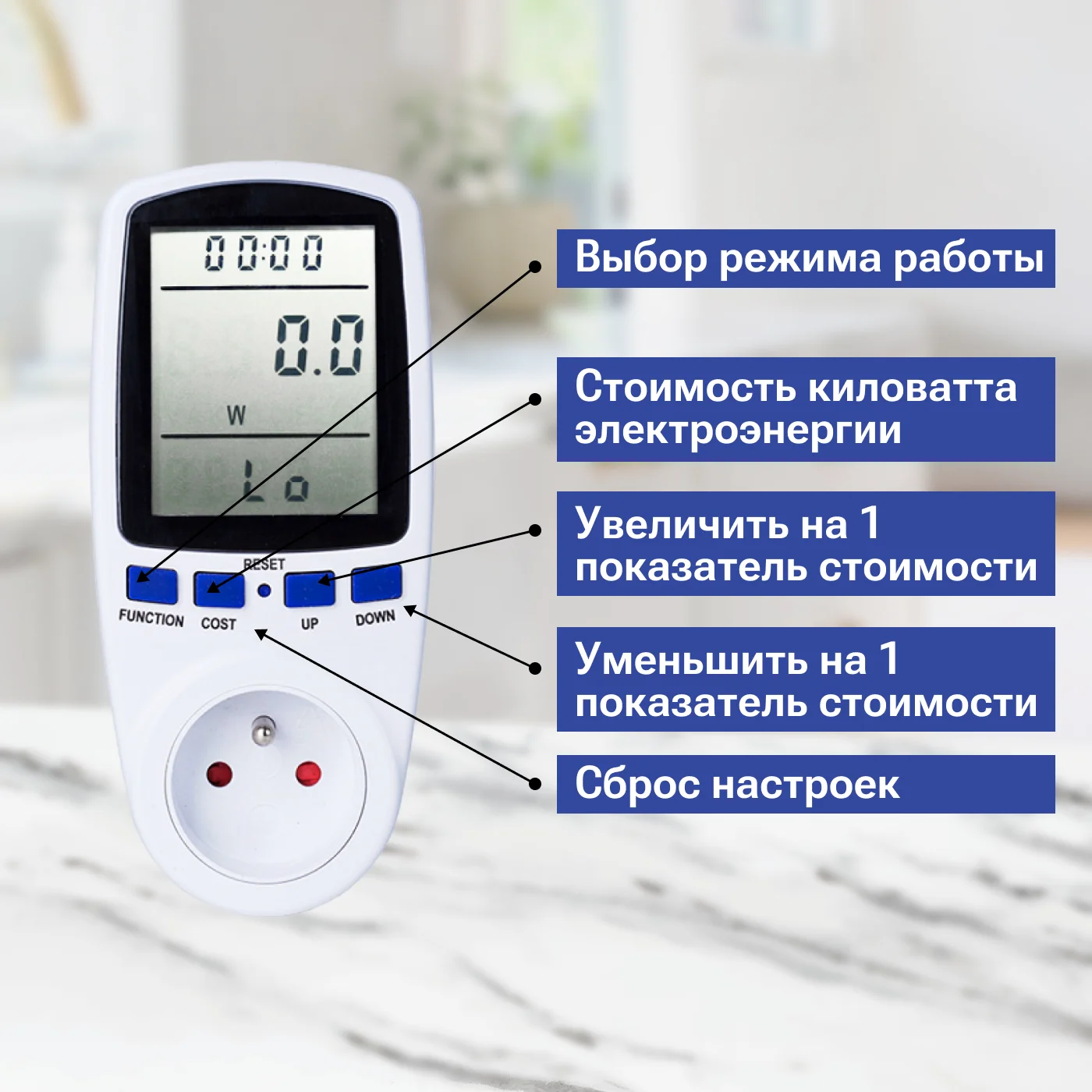

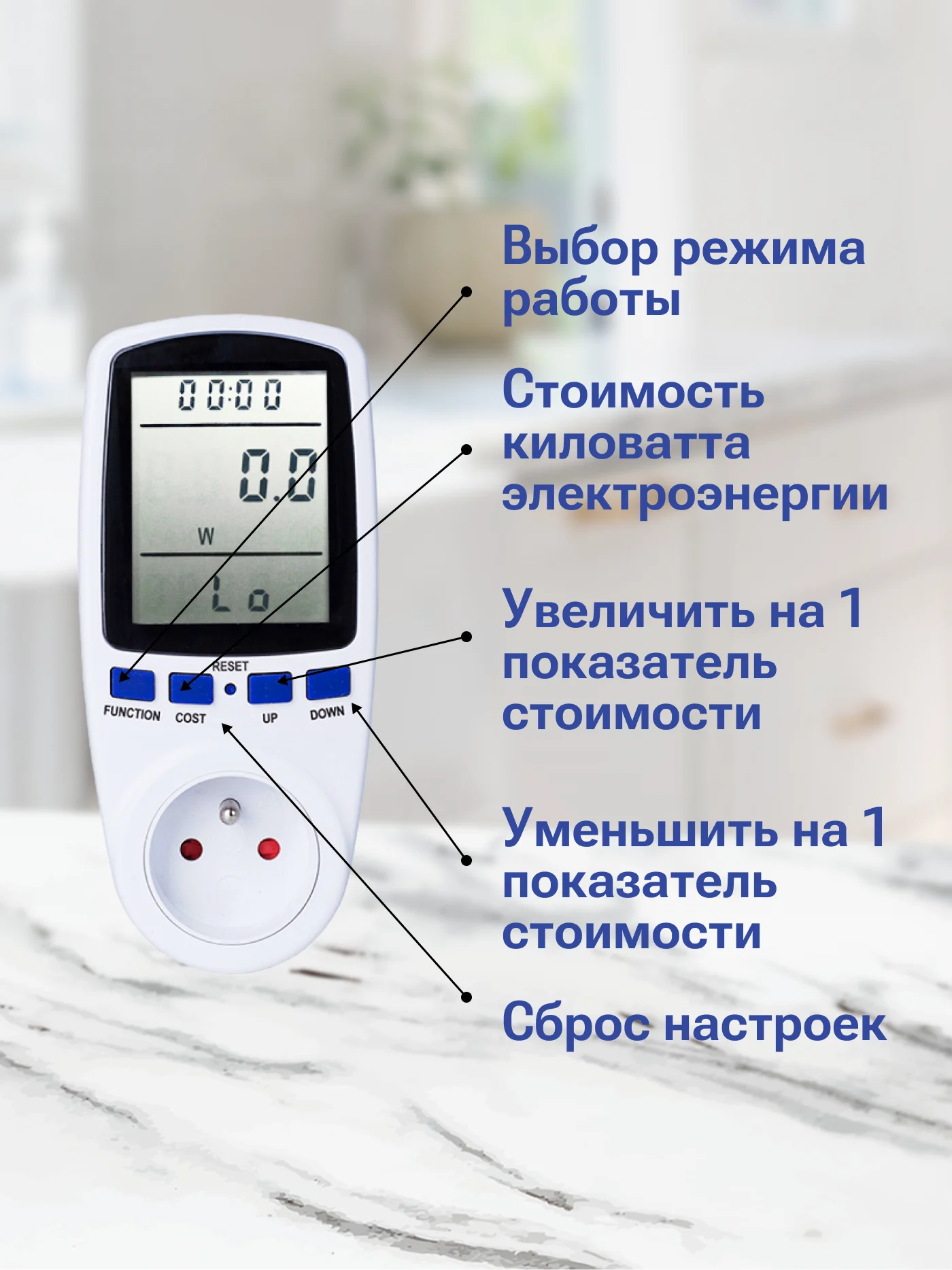

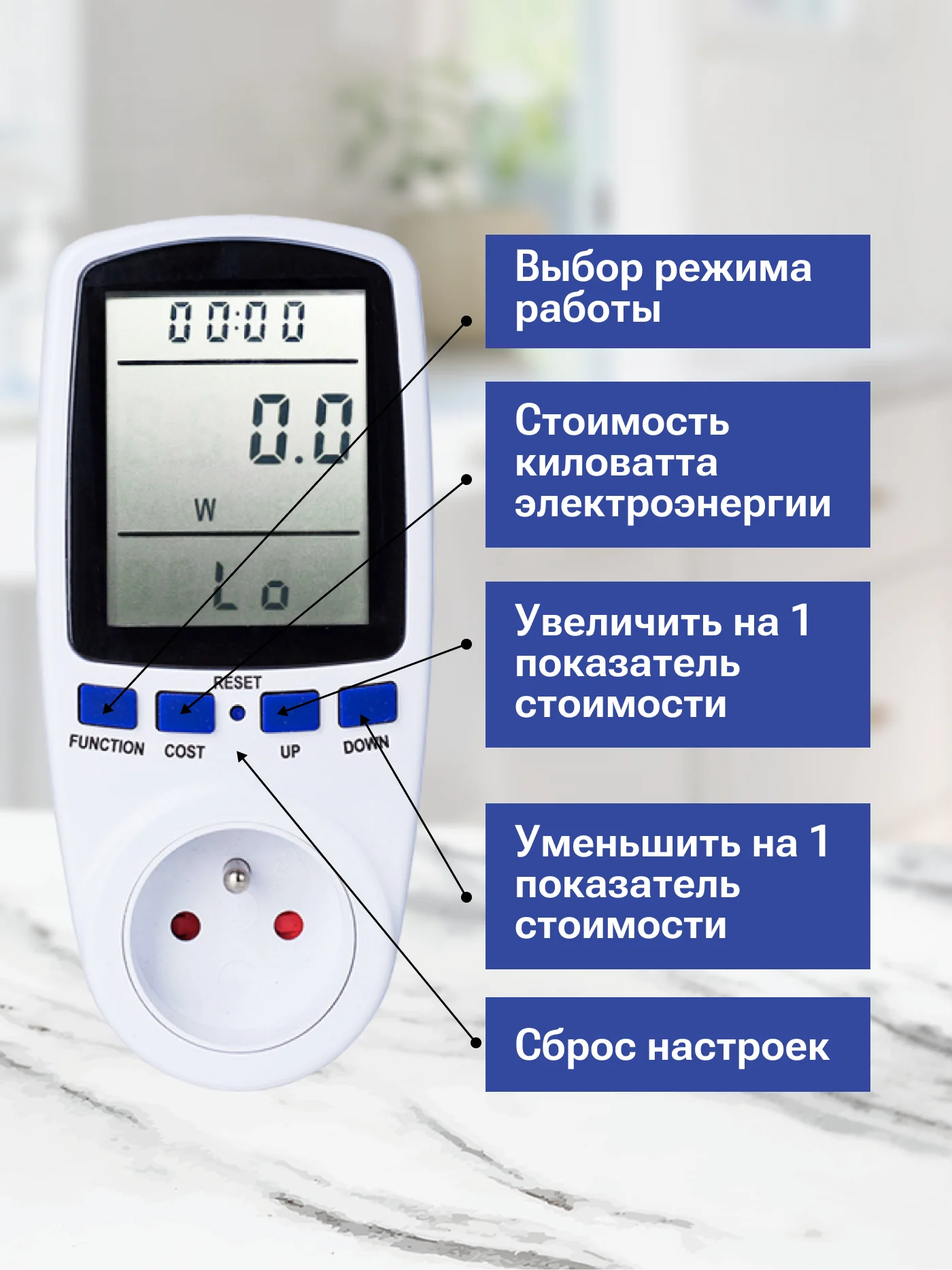

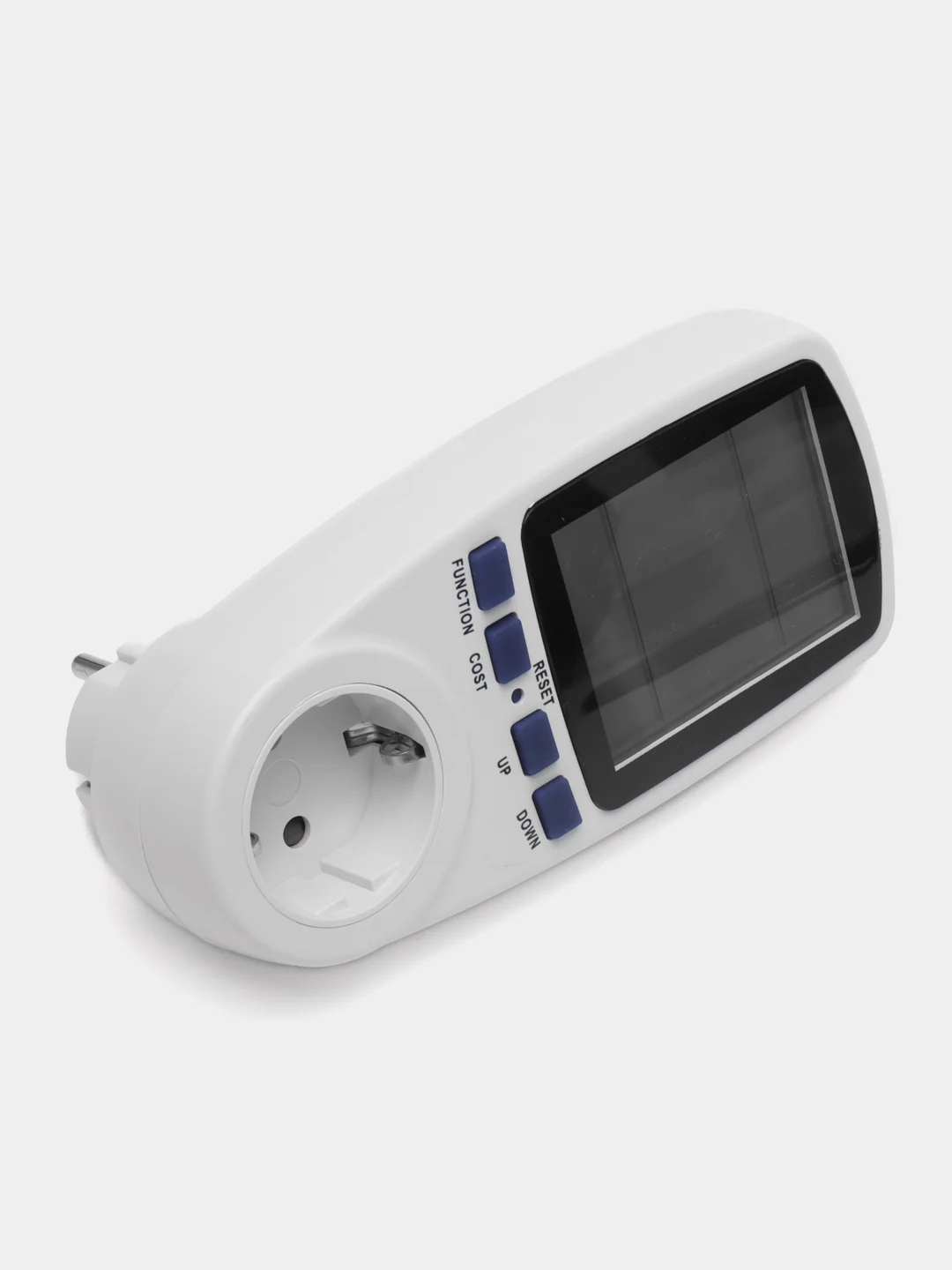

Управление с помощью 4 кнопок:
Function — выбор режима работы;
Cost — стоимость киловатта электроэнергии;
Up — увеличить на 1 показатель стоимости;
Down — уменьшить на 1 показатель стоимости;
Посередине утоплена кнопка сброса (Reset).
Установка стоимости электроэнергии. Для установки стоимости нужно удерживать кнопку Cost на 3 секунды. Потом нажать кнопку Function, чтобы отредактировать значение. Установка значений производится кнопками Up и Down.
Режим настройки
1. Установление цен на электроэнергию
Нажмите и удерживайте кнопку "СТОИМОСТЬ" «COST» более 3 секунд, на нижнем дисплее будет мигать 00.00
Нажмите кнопку «FUNCTION», и цифра на левой стороне начнет мигать.
Используйте кнопки ВВЕРХ «UP» и ВНИЗ «DOWN» для изменения значения и нажмите кнопку «FUNCTION», чтобы перейти к следующей цифре.
Повторите процесс для всех цифр и нажмите кнопку «COST», чтобы выйти и сохранить значения
Подключите устройство к источнику питания и подсоедините прибор.
Дополнительная информация:
Режим 7 будет активирован непосредственно при нажатии кнопки «COST».
Кнопки ВВЕРХ «UP» и ВНИЗ «DOWN» не будет работать, если не использовать "Режим настройки" «FUNCTION».
Сброс настроек
Если появляется перебои в показаниях на дисплее или кнопки не реагируют, прибор необходимо перезагрузить. Для этого нажмите кнопку СБРОСА «RESET».

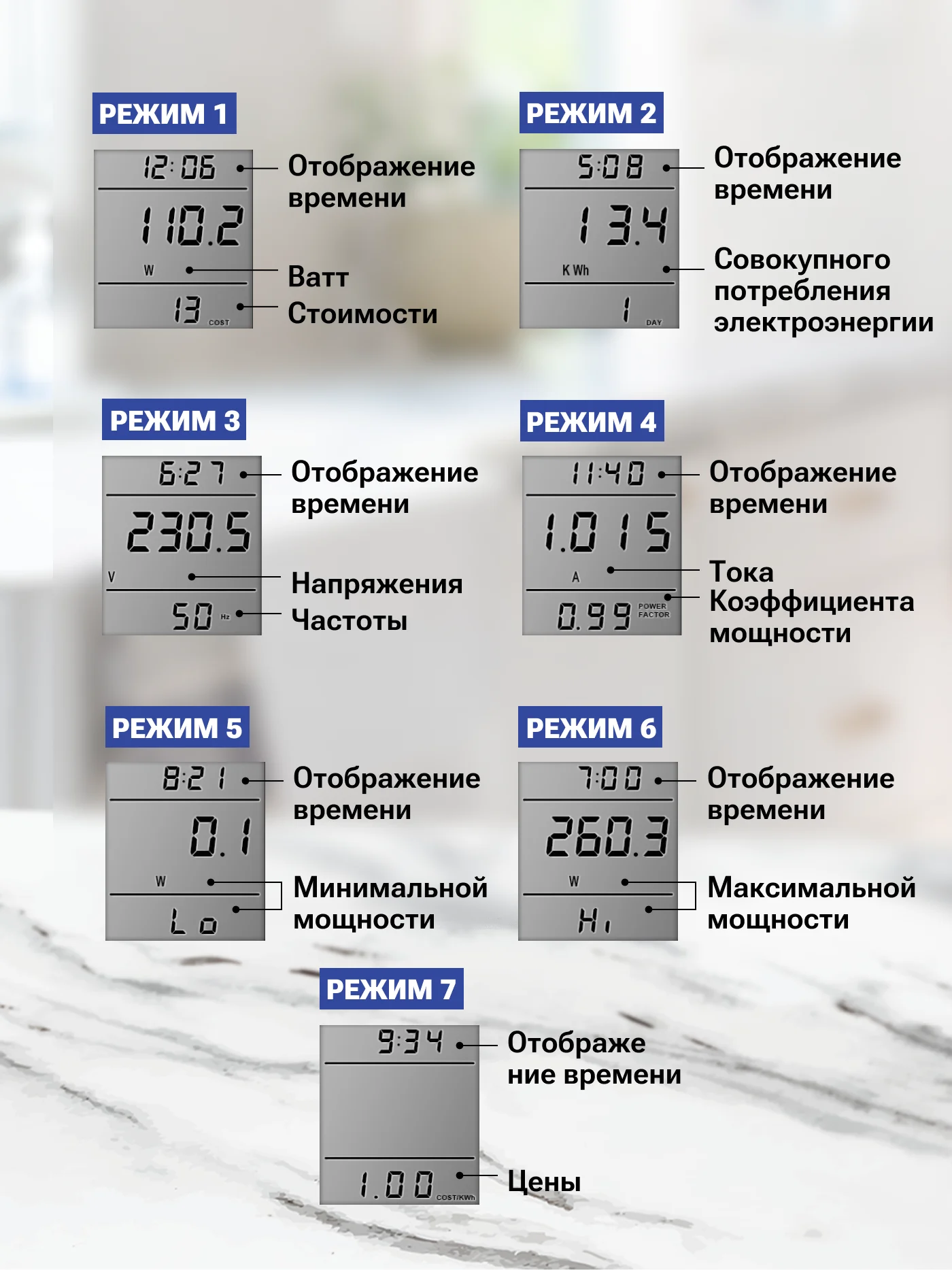

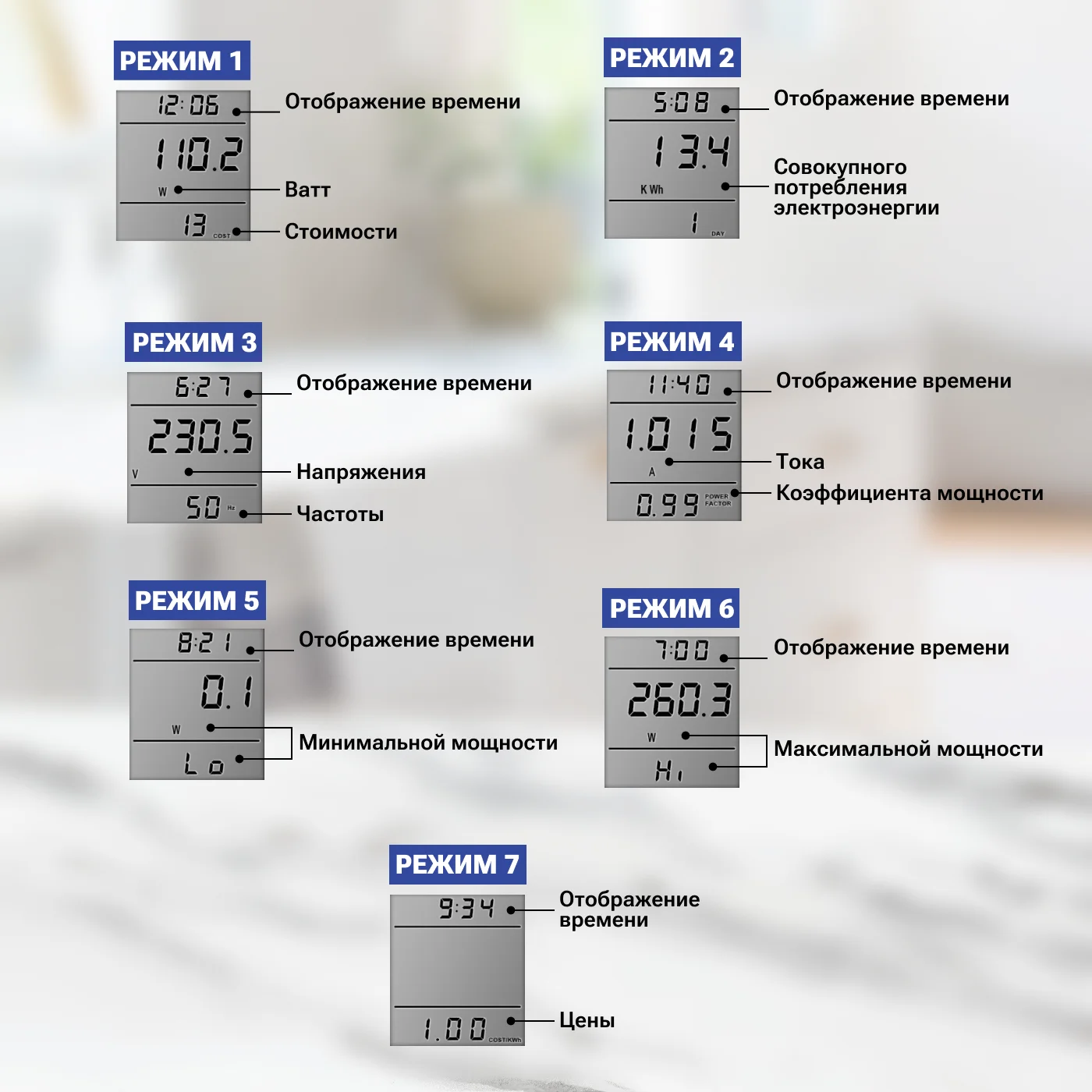

Режимы
Для перехода из одного режима в другой нажмите кнопку «FUNCTION».
РЕЖИМ 1: Отображение времени / Ватт / Стоимости
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. Информация на дисплее будет отображаться до 00:59 секунд, а затем преобразовано в минуты (00:01), через 60 минут на дисплее будет отображаться 01:00 в виде часов и минут. Через 24 часа он снова устанавливается на значение 00.00
Во 2-й строке отображается текущая используемая мощность, которая колеблется в диапазоне от 0,0 Вт до 9999 Вт
В 3-й строке отображается текущая стоимость потребленной электроэнергии, которая колеблется в пределах 0,00 cost ~ 9999 cost. (COST = Рублей за 1кВт потребления).
РЕЖИМ 2: Отображение времени/ совокупного потребления электроэнергии
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. (как описано в РЕЖИМЕ 1)
2-я строка показывает совокупное потребление энергии (кВт), диапазон составляет 0,000 кВт/ч ~ 9999 кВт/ч
В 3-й строке показаны дни, диапазон составляет 0 ~ 9999 дней
РЕЖИМ 3: Отображение времени/ напряжения/ частоты
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. (как описано в РЕЖИМЕ 1)
2-я строка отображает напряжение, диапазон составляет 0,0 В ~ 9999 В
3-я строка отображает текущую частоту, диапазон составляет 0,0 Гц ~ 9999 Гц
РЕЖИМ 4: Отображение времени / тока / коэффициента мощности
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. (как описано в РЕЖИМЕ 1)
Во 2-й строке отображается потребляемый ток нагрузки, диапазон составляет 0.000A ~ 9999A
В 3-й строке отображается коэффициент мощности, диапазон составляет 0,00cos ⱷ ~ 1,00cos ⱷ
РЕЖИМ 5: Отображение времени/ минимальной мощности
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. (как описано в режиме 1)
Во 2-й строке отображается минимальная мощность, диапазон составляет 0,0 Вт 9999 Вт
В 3-й строке отображается "Lo" без цифр и знаков.
РЕЖИМ 6: Отображение времени/ максимальной мощности
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. (как описано в режиме 1)
2-я строка показывает максимальную мощность, диапазон составляет 0,0 Вт ~ 9999 Вт
В 3-й строке показано "H1" без цифр и знаков.
РЕЖИМ 7: Отображение времени/ цены
В верхней строке отображается, как долго отслеживаемое устройство было подключено к источнику питания. (как описано в режиме 1)
3-я строка показывает стоимость, которая колеблется в пределах 0,00 СТОИМОСТИ кВт/ч ~ 99,99 СТОИМОСТИ кВт/ч
Дисплей перегрузки: При подключении к розетке питания нагрузки мощностью более 3680 Вт на ЖК-дисплее во второй строке отображается "ПЕРЕГРУЗКА" «OVERLOAD» для предупреждения пользователей.
