Описание

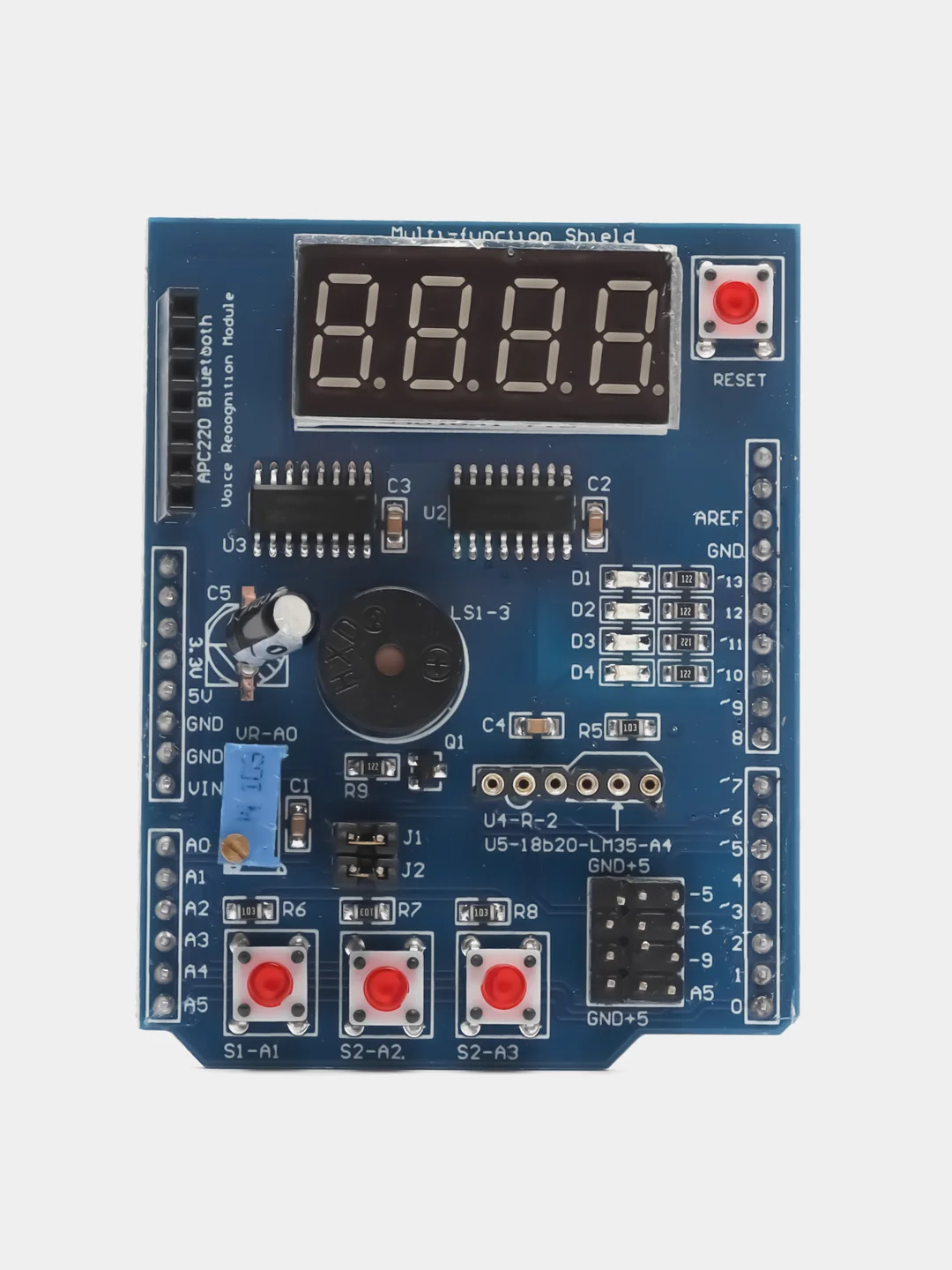

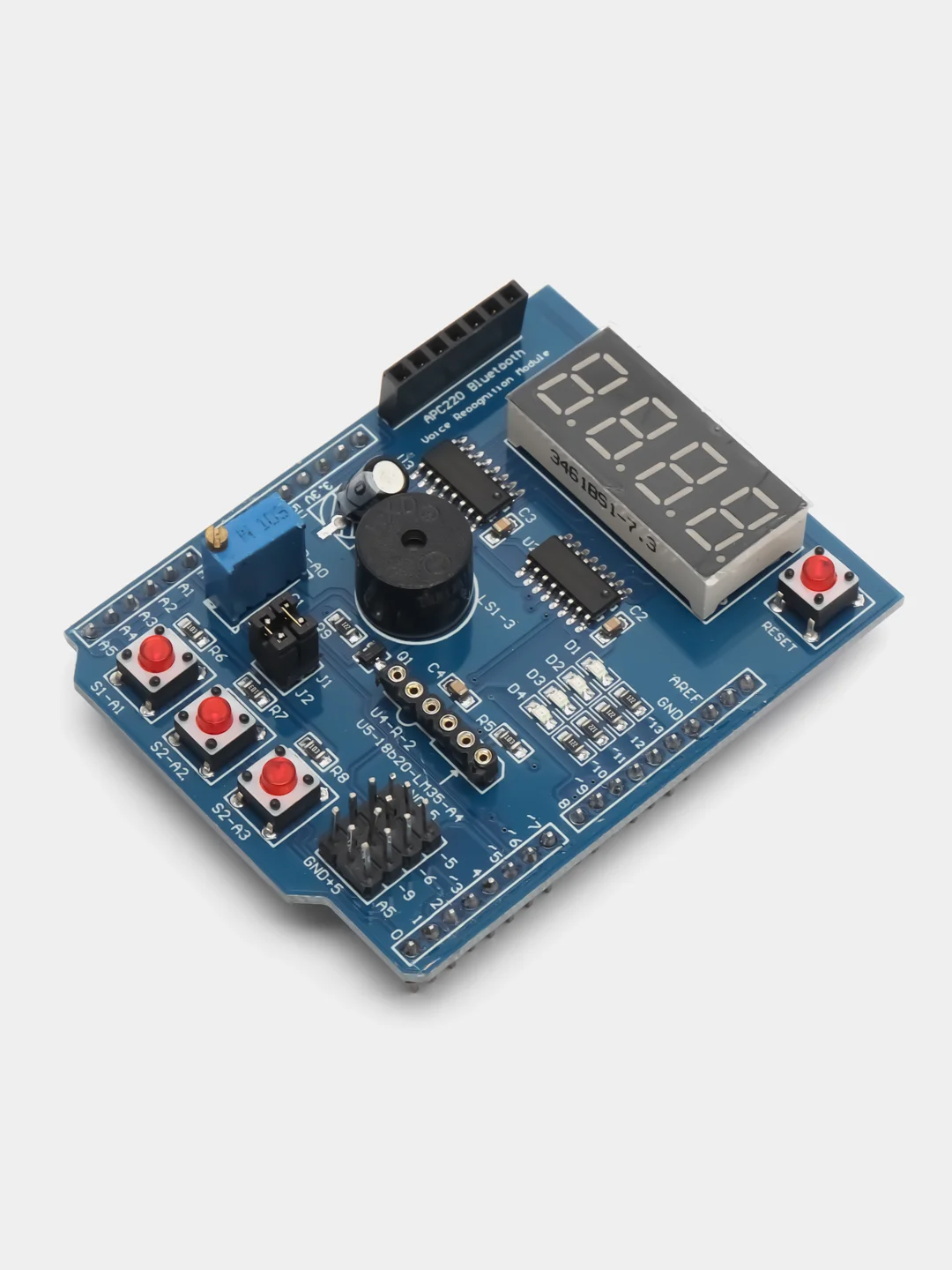

Многофункциональный модуль расширения для Ардуино Uno R3. Применяется в качестве быстрой платформы для создания простой автоматики.
Рядом с каждым компонентом нанесена маркировка цифрового или аналоговый вывода контроллера, к которому он подключен. Также присутствуют несколько свободных цифровых контактов и один аналоговый вывод для возможности подключения других компонентов. Свободные контакты реализованы как трех-контактные разъемы с дополнительными контактами питания, что удобно для подключения датчиков или исполнительных устройств, требующих питания:
- семисегментный индикатор с четырьмя знаками, плюс два сдвиговых регистра: для коммутации знаков и сегментов;
- четыре светодиода;
- зуммер;
- потенциометр многооборотный:
- три кнопки, плюс кнопка сброса;
- разъёмы для подключения датчиков LM35, DS18B20 и инфракрасного приёмника;
- разъём APC220 для подключения одноимённого радиомодуля, либо модулей bluetooth со стандартным набором контактов.
- прочие GPIO.
