Описание
Поддерживаемые для проверки разъемы:

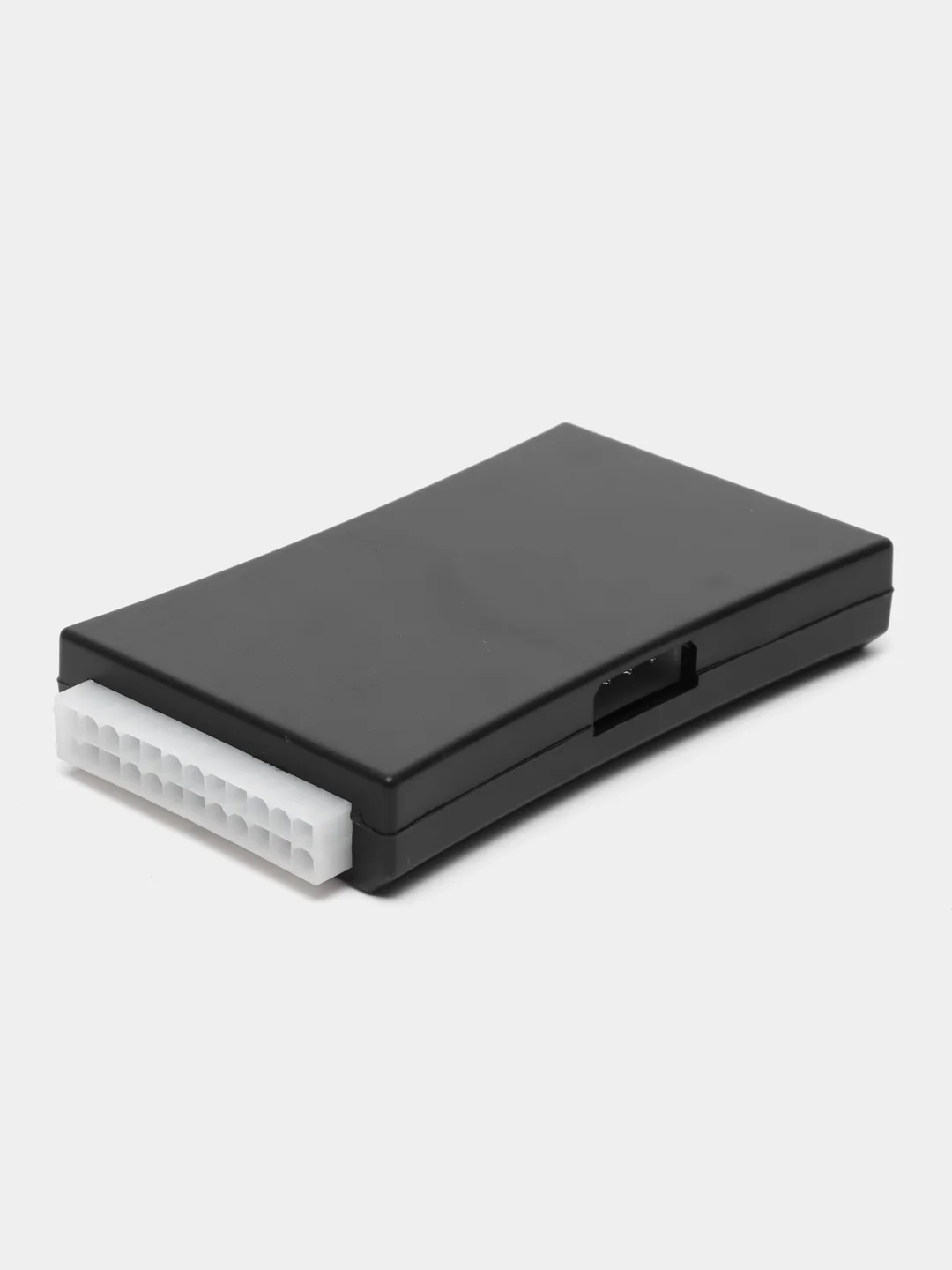

- 20 или 24 контактный разъем ATX = -12V, +12V1, +12V2, +5V, 5VSB, +3.3В, PG (время старта блока питания).
- SATA = 12В, 5В, 3.3В.
- Molex 4 pin IDE = 12В, 5В.
- 4 пин вентиляторный = 12В.
- 8 пин CPU на процессор = +12V2.
- 4 пин CPU на процессор = +12V2.
- 6 пин PCI-e= +12V2.
Особенности:
- При подключении только разъема 24 пин тестер начнёт пищать и показывать отсутствие напряжения +12V2, поэтому подключите также либо 4 пин CPU, либо 8 пин CPU, либо 6 пин PCIE.

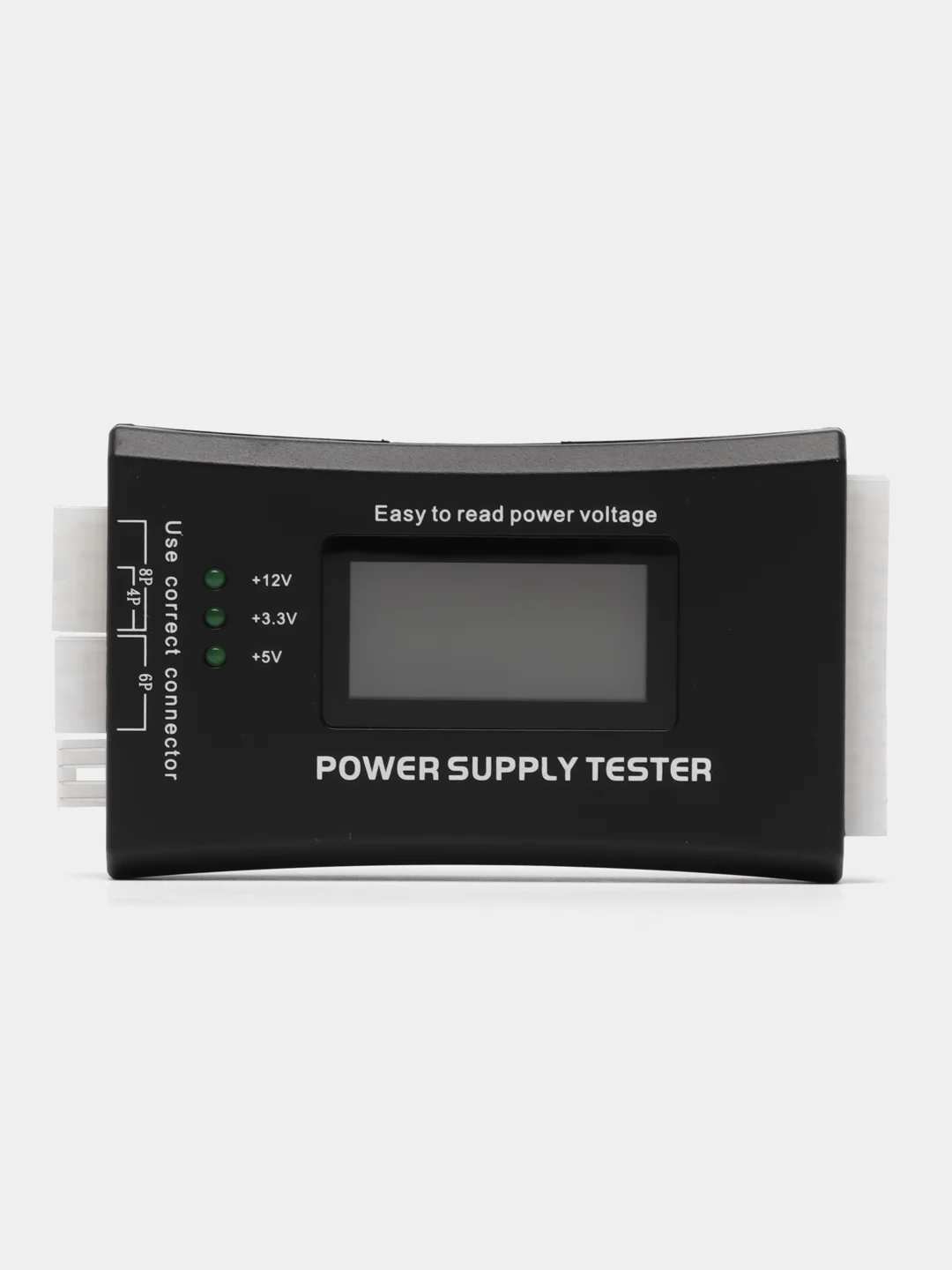

- На экране наклеена плёнка, снимите её перед использованием, показания будет видно чётче.

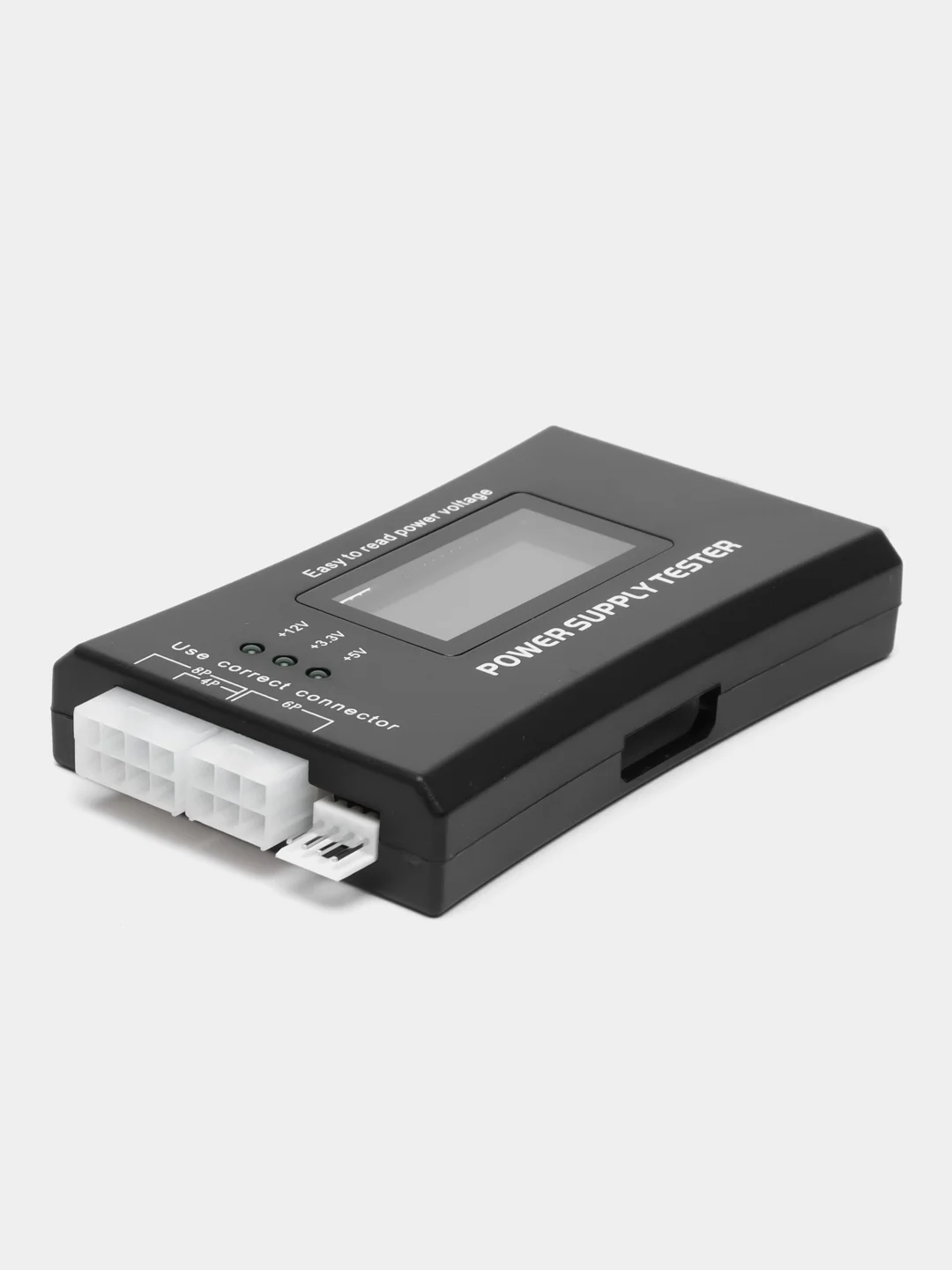

- Напряжение в разъемах Молекс и САТА отображаются с помощью светодидов 12В, 5В, 3.3В.
- Точность вольтметра 0.1В.
- Звуковой сигнал при слишком низком, высоком напряжении, коротком замыкании.
- В тестере ATX нет батарейки, он питается исключительно от блока питания. Если блок питания не подает напряжения, то тестер не будет включаться.
Внимание.
- Не включайте тестер на горячую, и не отсоединяйте разъемы при включенном блоке питания.
- Все разъемы снабжены ключами и их сложно подключить не той стороной, но при сильном усилии можно подключить неправильно, в таком случае тестер может повредиться.
