Описание

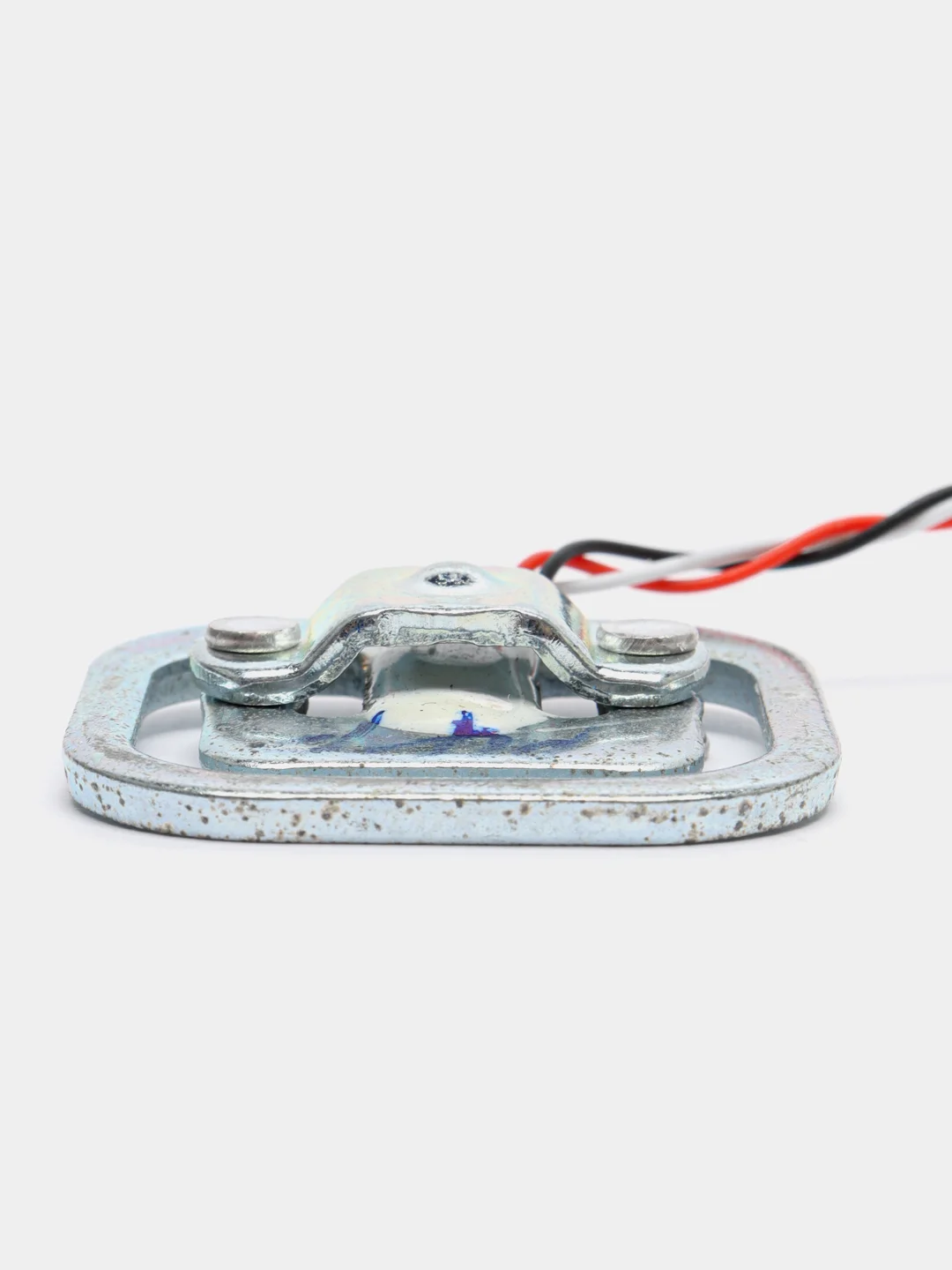

При измерении внешняя сила правильно прикладывается к внешней стороне, а также к тензометрической части Е-образного датчика (то есть к плечу с тензодатчиком посередине и плечу, покрытому клеем ПВА) и внешняя сторона должна образовывать поперечную силу в противоположном направлении, то есть посередине. Деформационная балка должна иметь возможность изгибаться под нагрузкой, и на другой стороне несущей нагрузку поверхности деформационной балки не должно быть препятствий.
Внутри датчика находится набор полумостовых тензорезисторов, которые можно использовать тремя способами:
1. Используйте датчик с внешним резистором для измерения полного моста, а диапазон соответствует диапазону датчика: 50 кг. К внешнему сопротивлению предъявляются более высокие требования.
2. Используйте два датчика для создания полного мостового измерения, а диапазон измерения представляет собой сумму диапазонов измерения двух датчиков: 50 кг x 2 = 100 кг.
3. Используйте четыре датчика для измерения полного моста, а диапазон измерения представляет собой сумму диапазонов измерения четырех датчиков: 50 кг x 4 = 200 кг.
