Описание

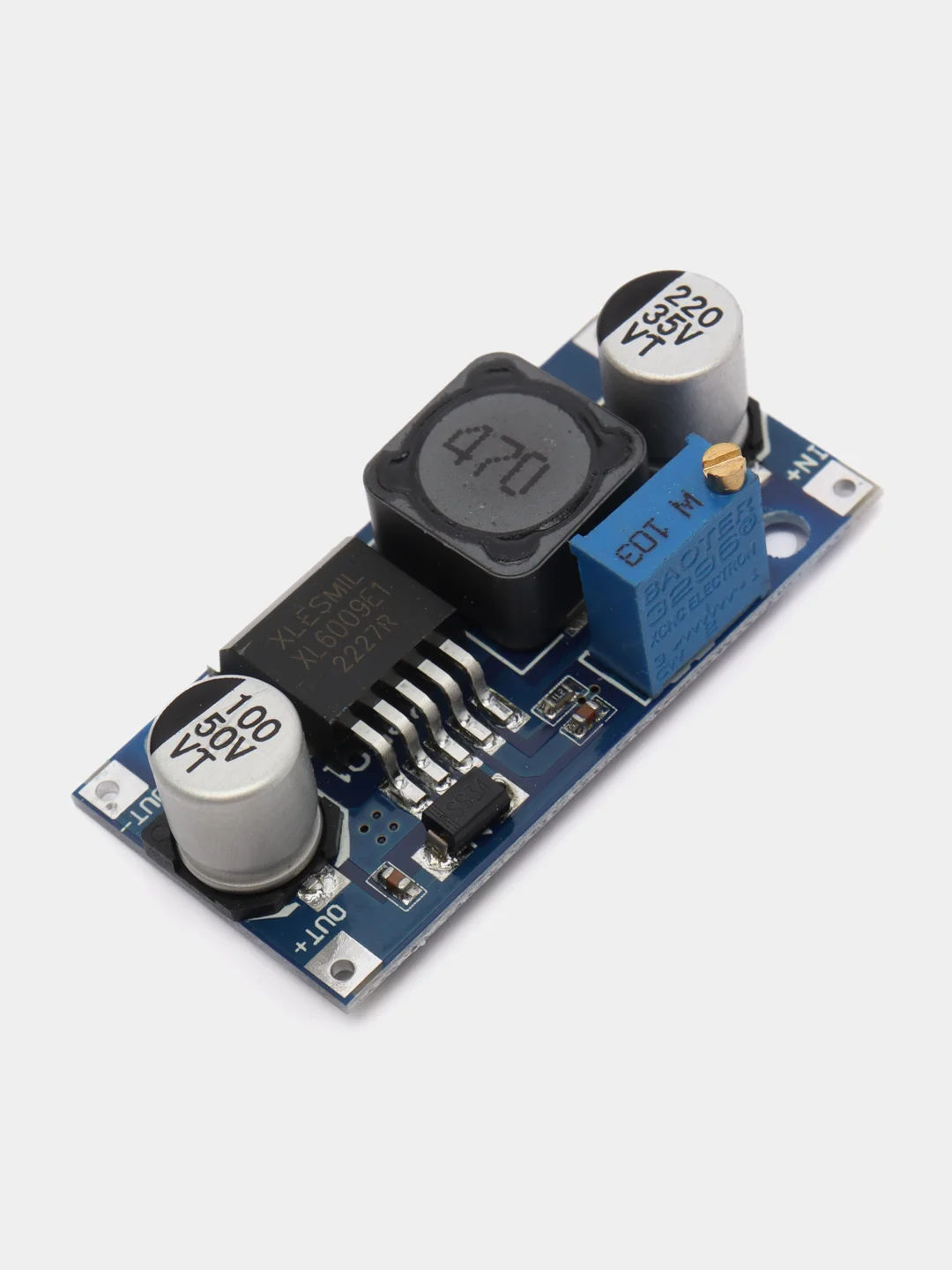

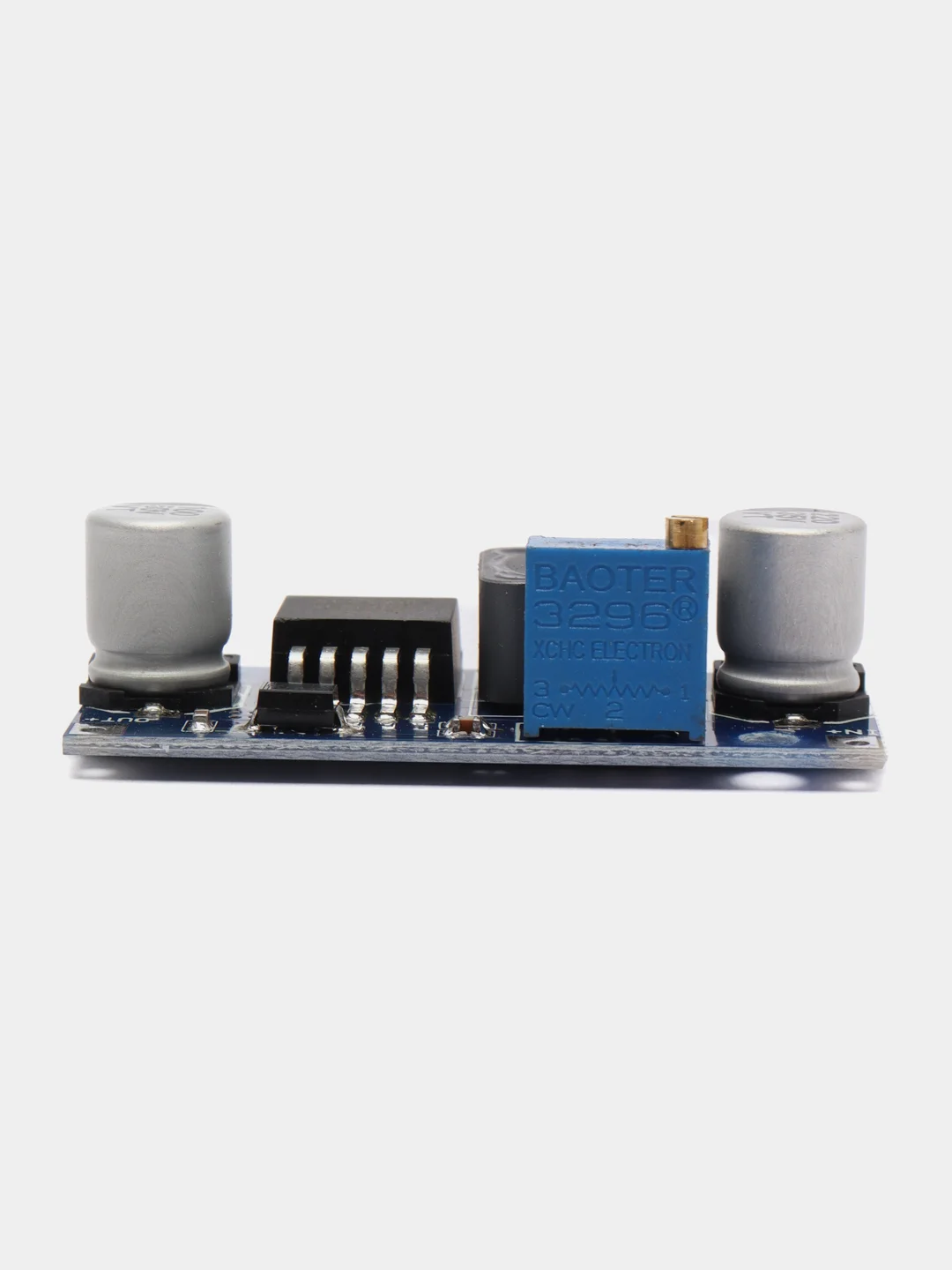

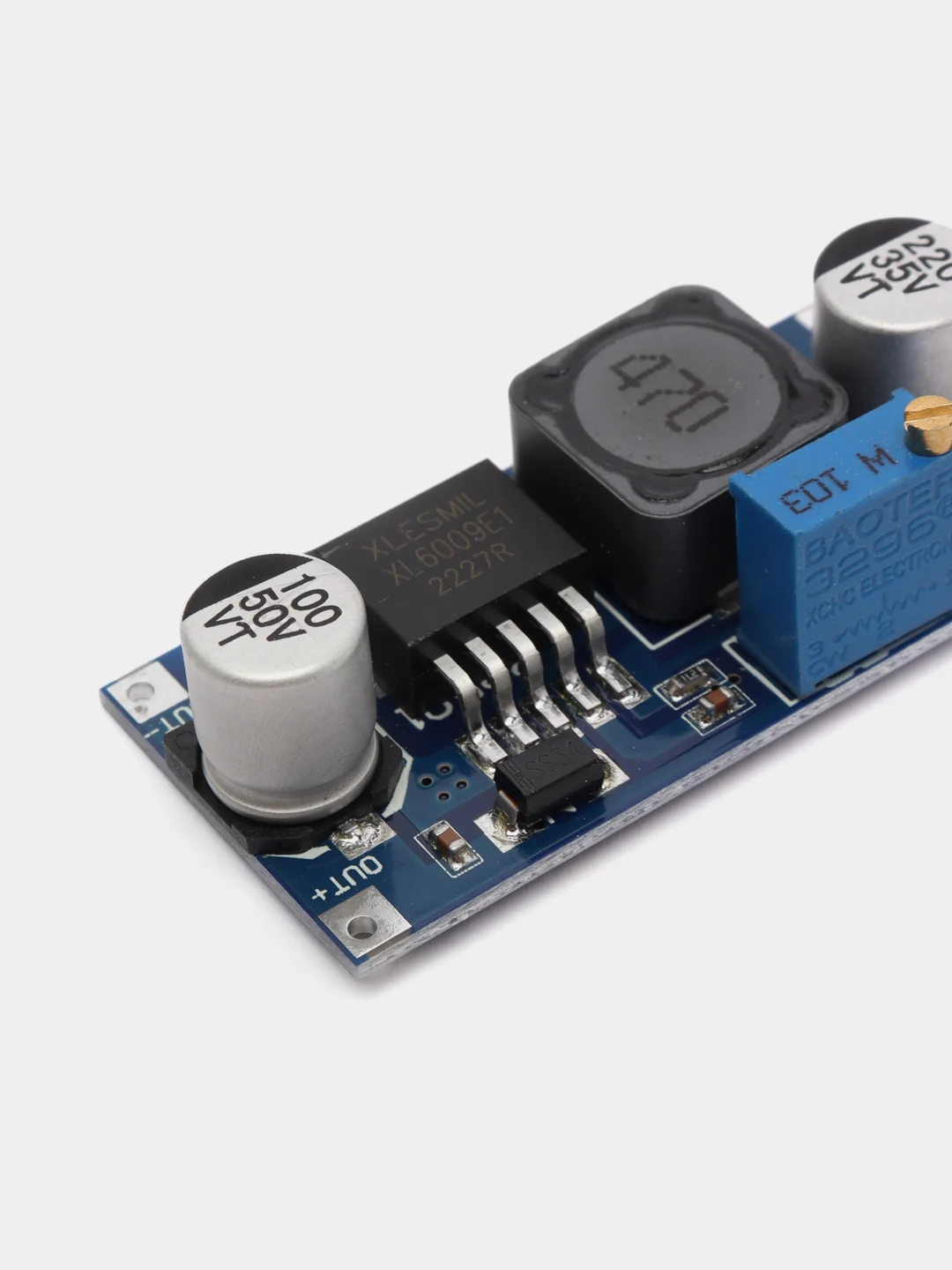

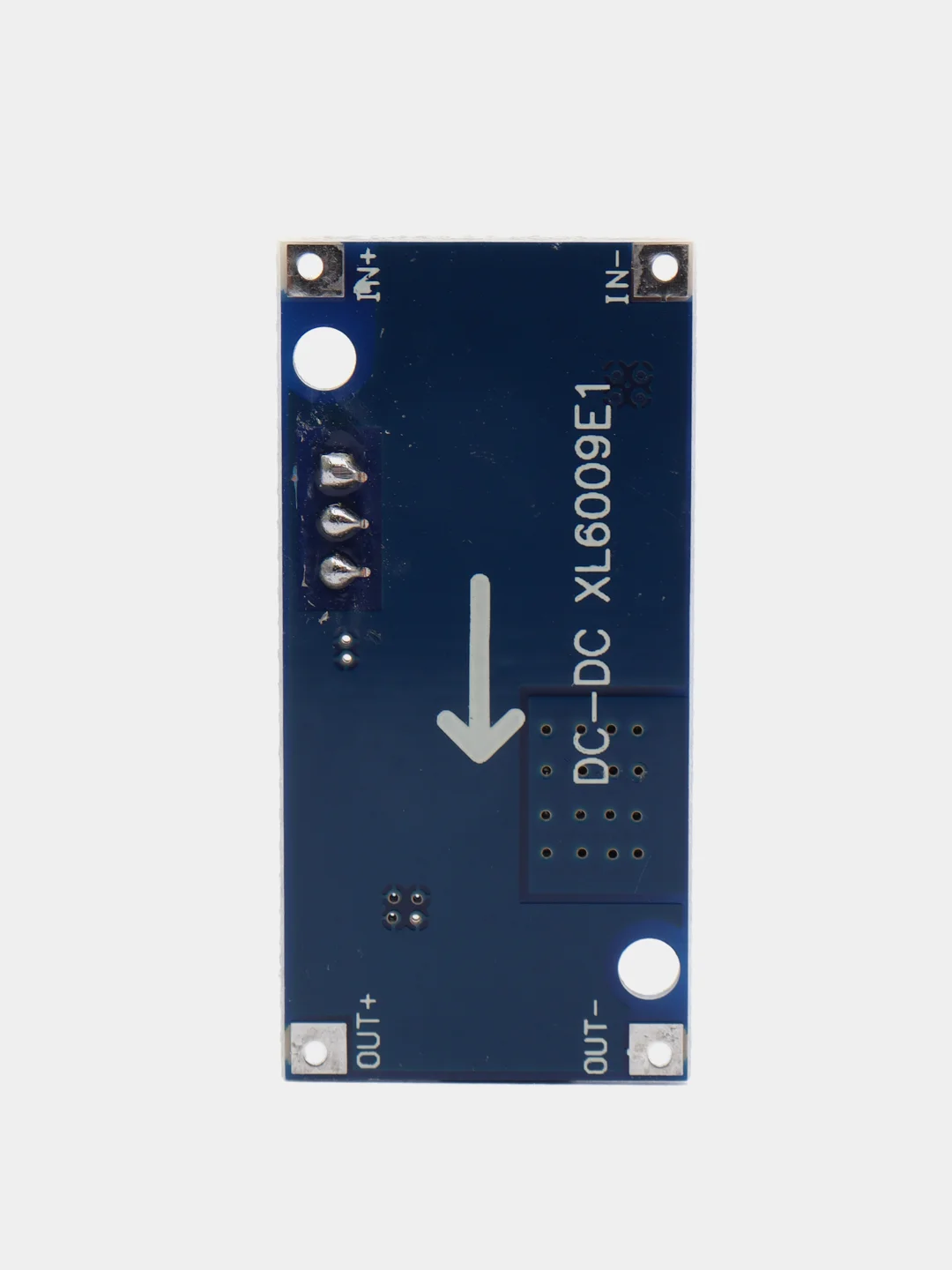

Высокопроизводительный повышающий модуль с коммутируемым током 4А. В этом модуле используется микросхема XL6009E1 с технологией высокочастотной коммутации третьего поколения в качестве основного чипа, и его производительность намного превосходит LM2577 технологии первого поколения. Бустерный модуль XL6009 имеет меньшую стоимость и лучшую производительность, а модуль LM2577 скоро будет снят с производства.
● Сверхширокое входное напряжение 3В~32В, диапазон рабочего напряжения 5~32В;
● Сверхширокое выходное напряжение 5В~35В;
● Встроенный высокоэффективный MOSFET-переключатель на 4А, обеспечивающий КПД до 94% (ток LM2577 составляет всего 3А).
● Сверхвысокая частота переключения составляет 400кГц, что позволяет достичь очень хороших результатов с фильтрующими конденсаторами малой емкости, с меньшей пульсацией и меньшим объемом. (частота LM2577 всего 50 кГц)
Метод выпрямления: Асинхронное выпрямление
Входной диапазон: 3В~32В
Выходной диапазон: 5В~35В
Входной ток: 4A (максимум)
Эффективность преобразования: <94% (чем больше разница в напряжении, тем ниже эффективность)
Частота переключения: 400 кГц
Выходная пульсация: 50 мВ (чем выше напряжение, тем выше ток и больше пульсация)
Регулировка нагрузки: ±0.5%
Регулировка напряжения: ±0.5%
Рабочая температура: -40℃~ +85℃
Габаритные размеры: 43мм*21мм*14мм (Д*Ш*В)
