Описание

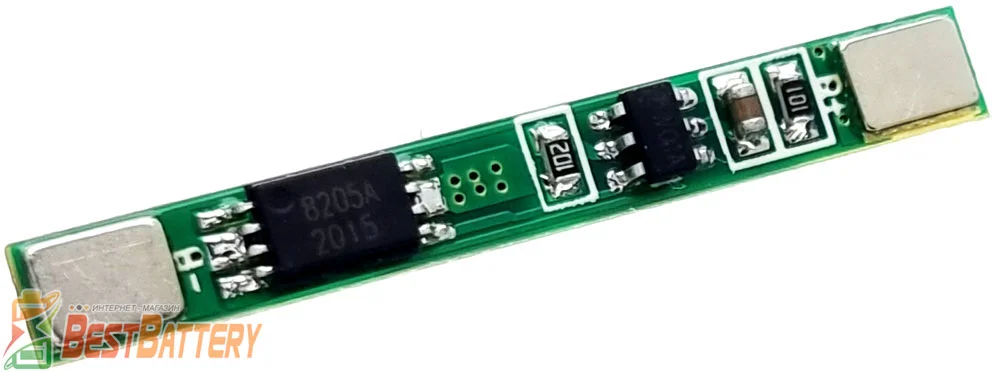

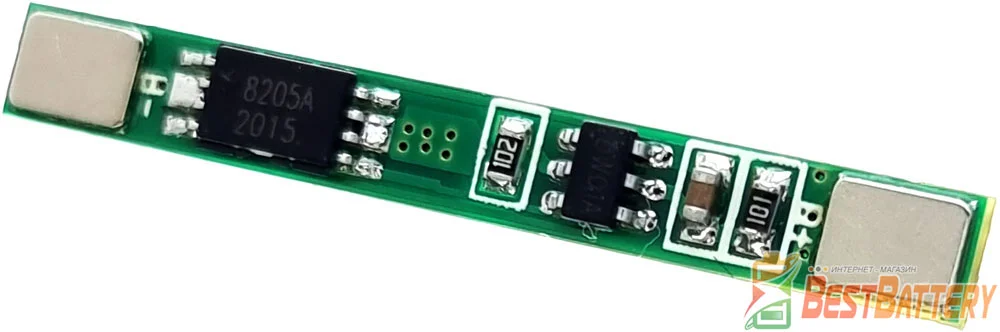

Плата защиты BMS 1S 3A 3.7V для Li-ion аккумуляторов (контроллер заряда/разряда).
Обеспечивает защиту по четырем параметрам.
Плата защиты BMS 1S 3.7V 3А для Li-Ion аккумуляторов - контроллер заряда/разряда для литиевых аккумуляторов (аккумуляторных сборок) с непрерывным током заряда до 2А и напряжением полного заряда в 4,2В.
Контроллер BMS 1S 3,7В обеспечивает защиту Li-Ion аккумуляторов по четырем параметрам:
- Защита от перезаряда;
- Защита от глубокого разряда;
- Защита от короткого замыкания;
- Защита от перегрузки по току.
Используя BMS плату контроллер 1S Вы обезопасите эксплуатацию Ваших Li-Ion аккумуляторов и они смогут прослужить намного дольше.
BMS (Battery Management System) – это электронная плата, которую устанавливают на незащищенные аккумуляторы (или на сборки из аккумуляторов) с целью контроля заряда/разряда, а также мониторинга состояния аккумулятора: контроля температуры, количества циклов заряда/разряда, защиты составных элементов батареи.
Плата защиты BMS обеспечивает индивидуальный контроль напряжение и сопротивления каждого аккумулятора, правильно распределяет ток заряда между каждой ячейкой в аккумуляторной сборке во время заряда, контролирует ток заряда, определяет потерю ёмкости каждого аккумулятора, а также гарантирует безопасное подключение и отключение потребителя (нагрузки).
BMS платы отличаются друг от друга размером, параметрами, количеством подключаемых аккумуляторов. Принцип работы BMS платы защиты простой - плата следит за напряжением на каждом аккумуляторе и если какой-либо элемент превысит порог срабатывания, BMS отключит такой аккумулятор от зарядки или от потребителя, тем самым сохранив его свойства. Кроме этого платы BMS могут быть с балансировкой. Также при выборе платы защиты BMS необходимо обращать внимание на ток, который данная плата может выдерживать.

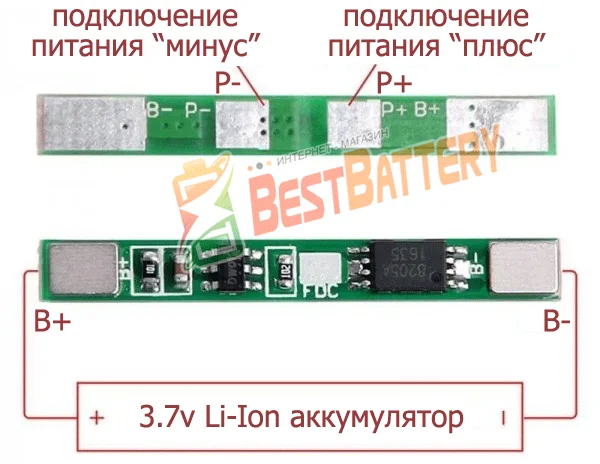

Схема подключения платы защиты BMS 1S 3,7В, 3А:
Особенности платы защиты BMS 1S 3.7V 3A:
- Высокая точность измерения напряжения;
- Выводы для подключения питания;
- Трехуровневая схема контроля перегрузки по току;
- Контроллер управляет зарядом и разрядом аккумуляторов.
Техническая характеристика BMS платы 1S 3.7V 3A:
- Номинальное напряжение: 3.7-4.2В
- Номинальное полного заряда: 4.2В
- Максимальное напряжение: 4,25В (± 0,05В)
- Защита от перезаряда (выпускное напряжение): 2.45В
- Максимальный непрерывный ток разряда: 2А
- Максимальный непрерывный ток заряда: 2А
- Защита по току: 3А
- Рабочая температура: от -40 до +85 С
- Размер: 30 х 4 х 2 мм.
