Описание

 ЕСЛИ ПОПАЛСЯ БРАК (ЧТО БЫВАЕТ ОЧЕНЬ РЕДКО), ИЛИ ЕСТЬ ВОПРОСЫ ПО ТОВАРУ, ПИШИТЕ В СООБЩЕНИЯХ,

СПАСИБО ЗА ПОКУПКУ ♡

Схема подключения Вольтметр-Амперметра

DSN-VC288 это компактный и простой в использовании цифровой вольт-амперметр с точностью ±1%. Размер отверстия в корпусе для установки 45 x 26 мм. Данные отображаются на двух семи-сегментных диодных дисплеях разного цвета, в данном случае это синий и красный. Частота обновления около 100-300 мс/раз, бывают разные. Диапазон вольтметра и амперметра от 0 до 100В (разрешение 0,1 В) и от 0 до 9.99A (разрешение 0,01А) соответственно.

Технические характеристики DSN-VC288

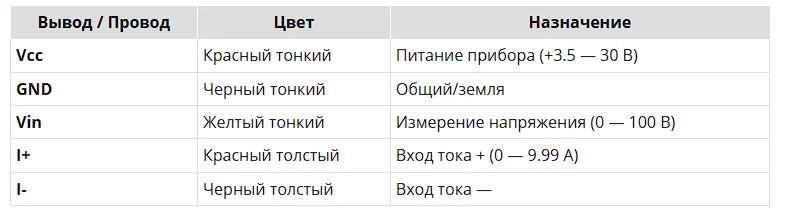

Назначение выводов

Подключение с измерением напряжения в системы электроснабжения

Если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора: черный толстый провод "-", красный и желтый провода, соединенные вместе "+", черный тонкий можно не использовать.

При питании самого прибора от измеряемого источника или источника, имеющего общий провод, черный тонкий провод не подключать ни в коем случае!

Перегорают дорожки и после этого амперметр показывает ерунду либо не показывает совсем.

А если сразу подключить все правильно, то не нужны никакие перемычки, все работает нормально.

Подключение с изолированным источником питания

Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В.

Калибровка DSN-VC288

Данный прибор идёт откалиброванным. Те, кому требуется повышенная точность, могут откалибровать самостоятельно, вращая головки подстроечных резисторов на плате прибора.

Партия может меняться, приходить DSN-VC288 V 1.0 а так же DSN-UC288 V 2.0 разница только в маркировки.
