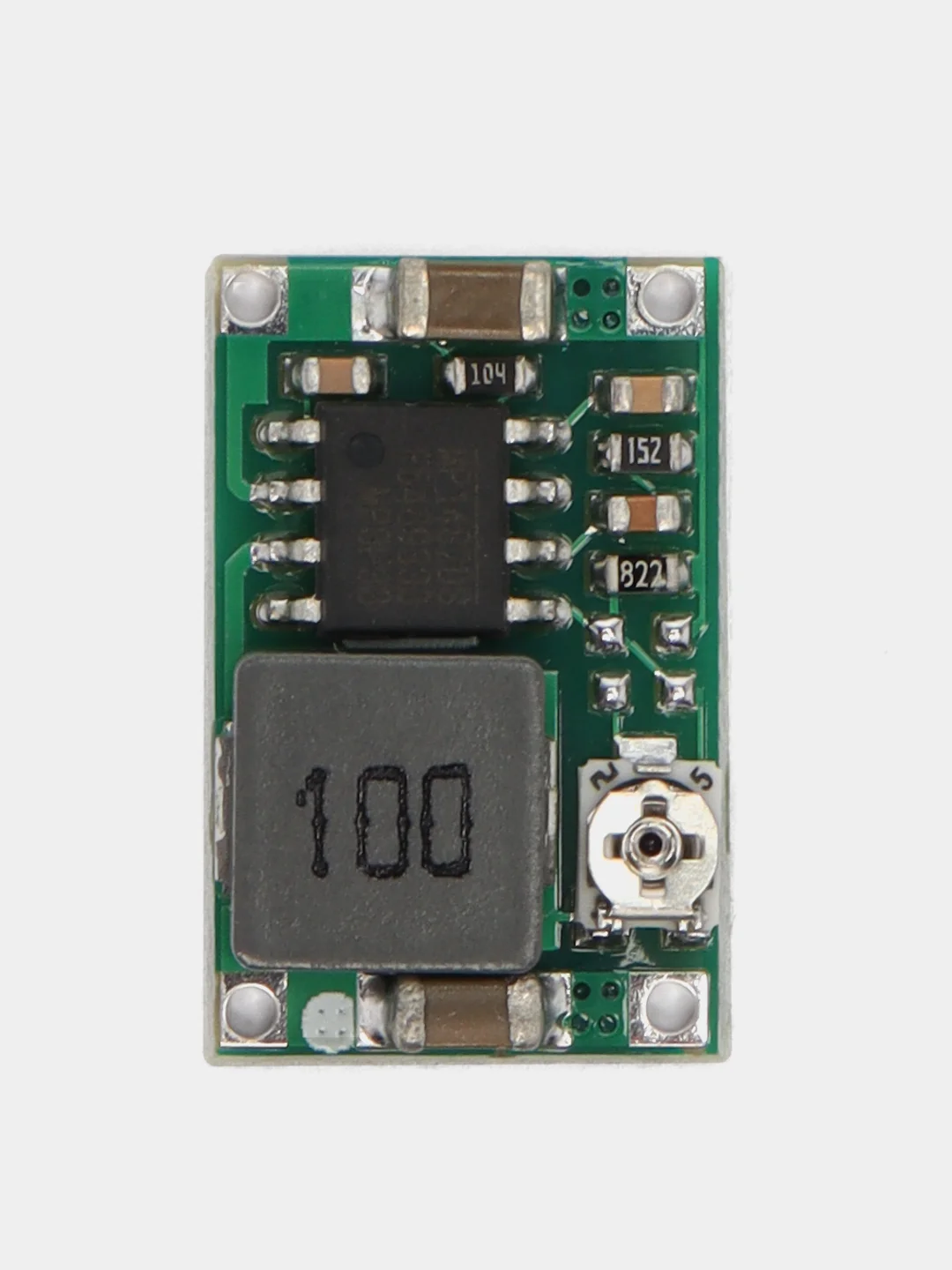

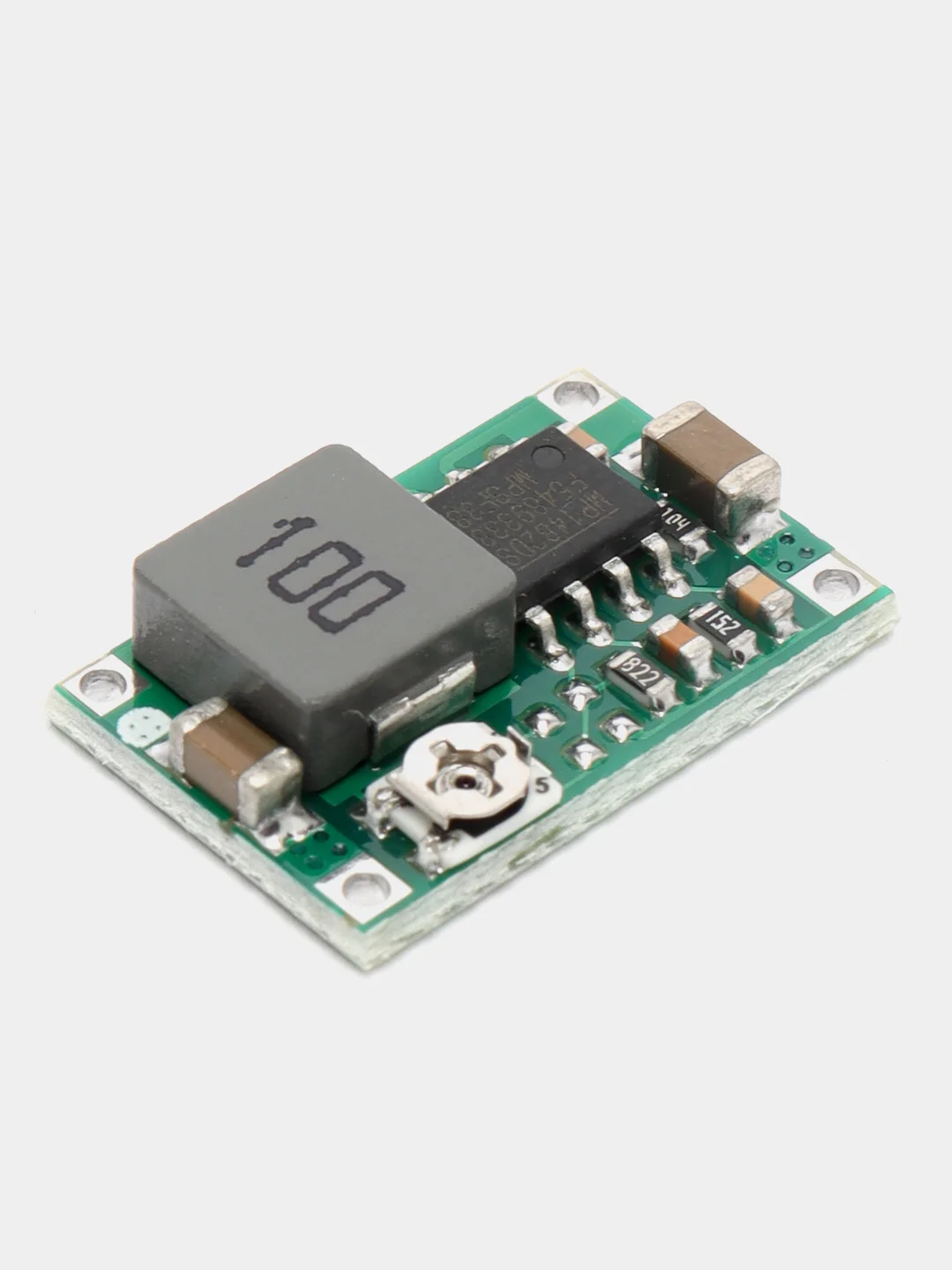

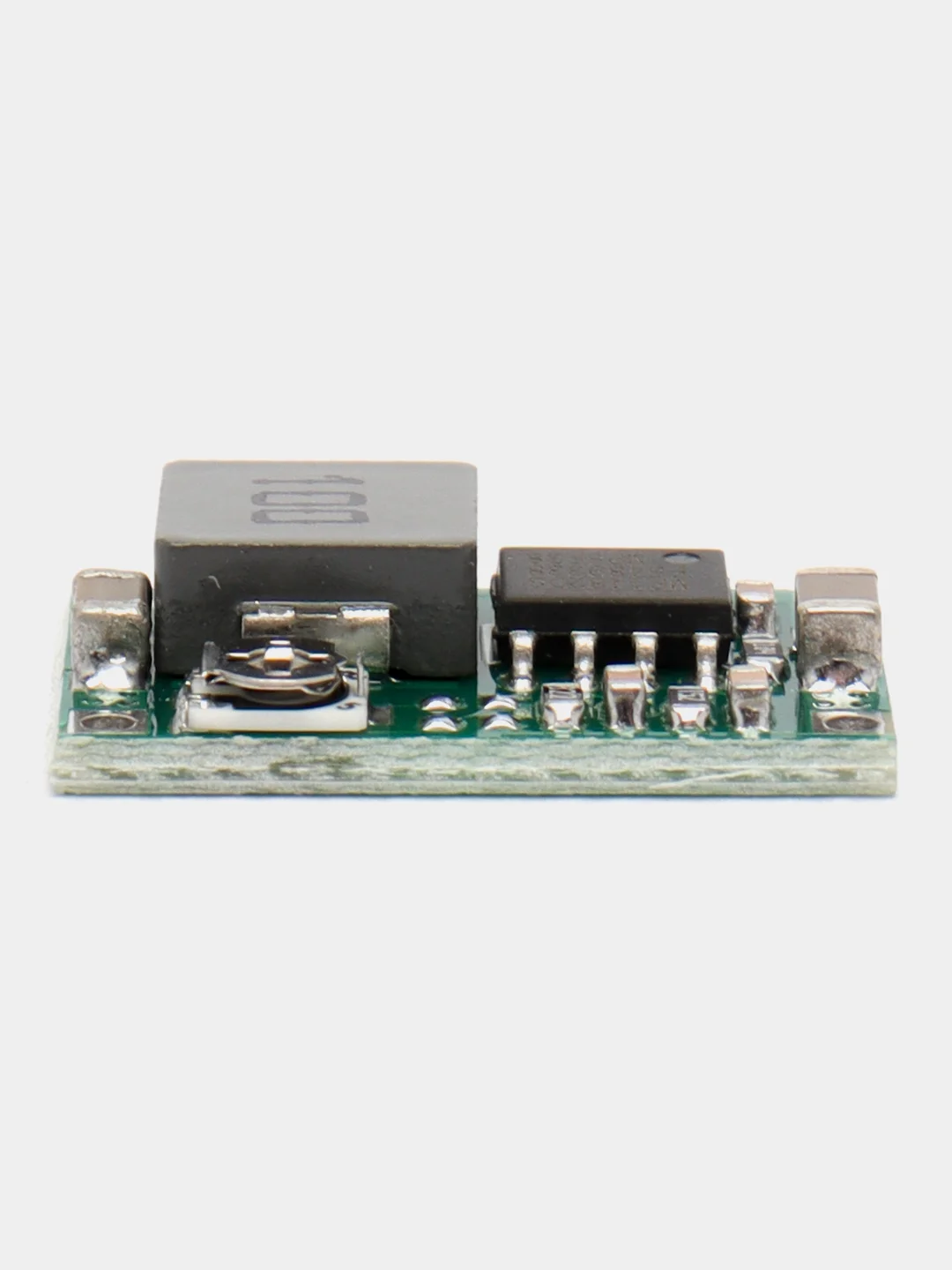

Понижающий DC-DC преобразователь напряжения, MP1482DS для Arduino MH-Mini-360

4.40

(10 оценок)

Более 300 заказов

Mini-360 (MH-Mini-360/DSN-Mini-360/HX-Mini-360) — это импульсный регулируемый понижающий DC-DC стабилизатор напряжения с высоким КПД (до 96%). Построен модуль на чипе MP1482 (MP1482DS).

Понижающий DC-DC преобразователь MINI360 на MP1482DS, Размеры: 11 х 17.5 х 4 мм, (Uвх.=4.75-18В, Uвых.=1-15В, Imax=2А).

Входное напряжение: 4.75 — 18 В;

Выходное напряжение: 1.0 — 15 В (регулируемое);

Выходной ток: долговременный 2A, максимальный с охлаждением3А;

ЗАЙДИ В МАГАЗИН КУПИ НА 1000р И ПОЛУЧИ СКИДКУ ПО ПРОМОКОДУ 0AA39-85QSOUGJ;

Частота преобразования: 340 КГц;

Рабочая температура: -40 до +85 °C;

Пульсации на выходе: мене 30 мВ;

Регулировка нагрузки: ±0.5%;

Регулирование напряжения: ±2.5%;

Зашита от перегрева: 160 °C.

Описание

ЕСЛИ ПОПАЛСЯ БРАК (ЧТО БЫВАЕТ ОЧЕНЬ РЕДКО), ИЛИ ЕСТЬ ВОПРОСЫ ПО ТОВАРУ, ПИШИТЕ В СООБЩЕНИЯХ,

СПАСИБО ЗА ПОКУПКУ ♡

MINI360 на MP1482DS — понижающий DC-DC преобразователь напряжения на MP1482

Понижающий DC-DC преобразователь MINI360 на MP1482DS, Размеры: 11 X 17.5 X 4 мм, (Uвх.=4.75-18В, Uвых.=1-15В, Imax=2А)

Технические характеристики

- Модель: HW-187/Mini360;

- Входное напряжение: 4.5 В ~ 23 В DC;

- Выходное напряжение: 1 В ~ 20 В DC;

- Блокируемое напряжение: менее 4.0 В;

- Падение напряжения: до 8%;

- Выходной ток:

• продолжительный: до 2 А;

• кратковременный: до 3 А (дополнительное охлаждение);

- Чип преобразователя: MP2307DN MPS, синхронный;

- Частота переключения ШИМ: 340 кГц;

- Эффективность преобразования (КПД): до 96%;

- Управление: регулировка напряжения на выходе;

- Способ настройки: вращением подстроечного резистора;

- Дополнительные функции: нет;

- Монтажные отверстия: нет;

- Защита от переполюсовки: нет;

- Контактная группа: отверстия для пайки проводов;

- Габариты: 17.8 × 11.9 × 4.3 мм;

- Рабочая температура: от -40°C до +85°C;

- Вес: 3 г.

Принципиальная схема преобразователя Mini-360:

Схема преобразователя, представленная ниже, может отличаться от Mini-360 как количеством элементов, так и номиналом.

Чтобы настроить требуемое выходное напряжение используется переменный резистор (R1). Если нужно получить стабильное напряжение, к примеру 5 В, тогда нужно заменить переменный резистор R1 на постоянный, как указанно в таблице ниже:

Схема подключения DC-DC преобразователя:

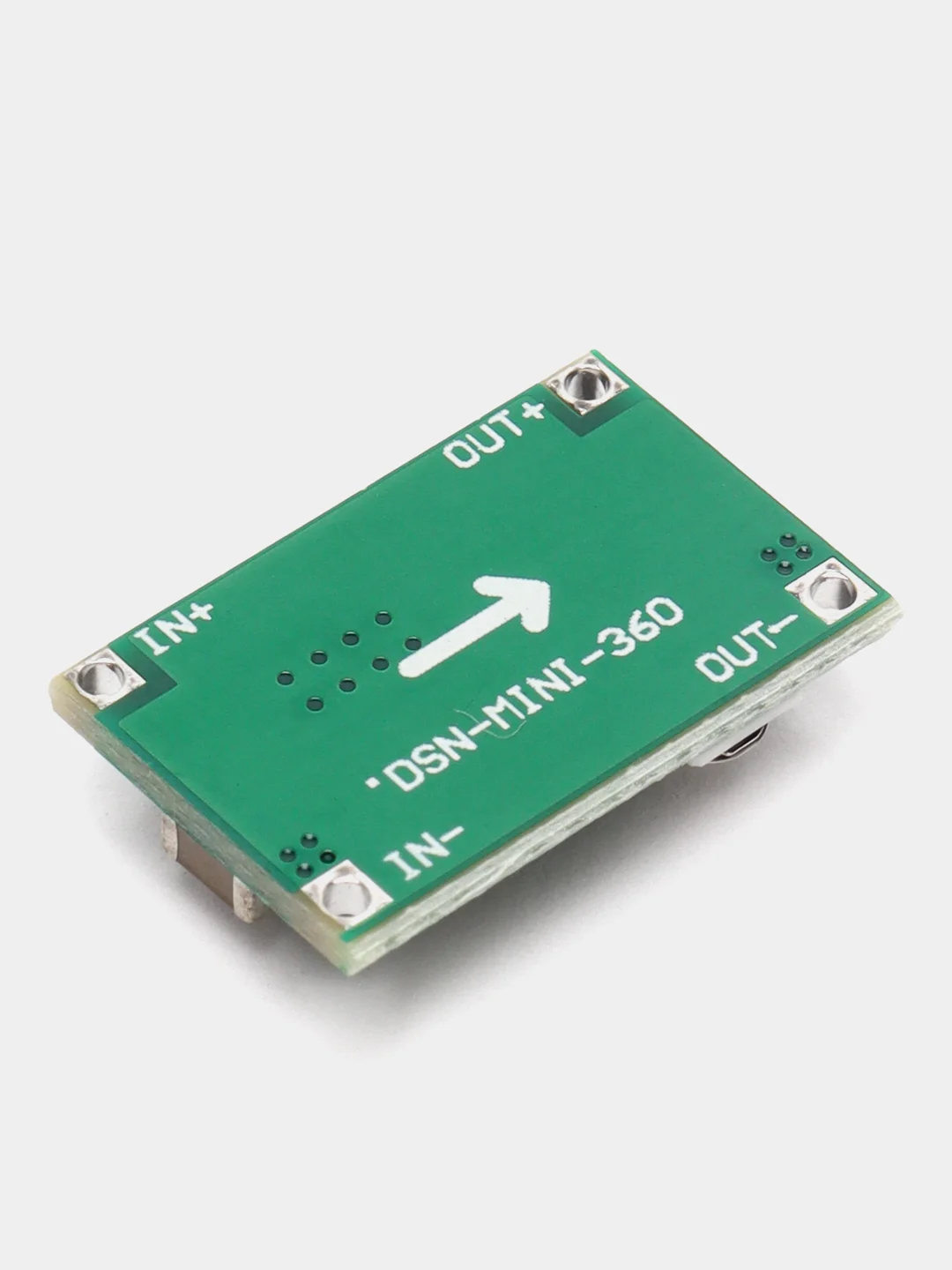

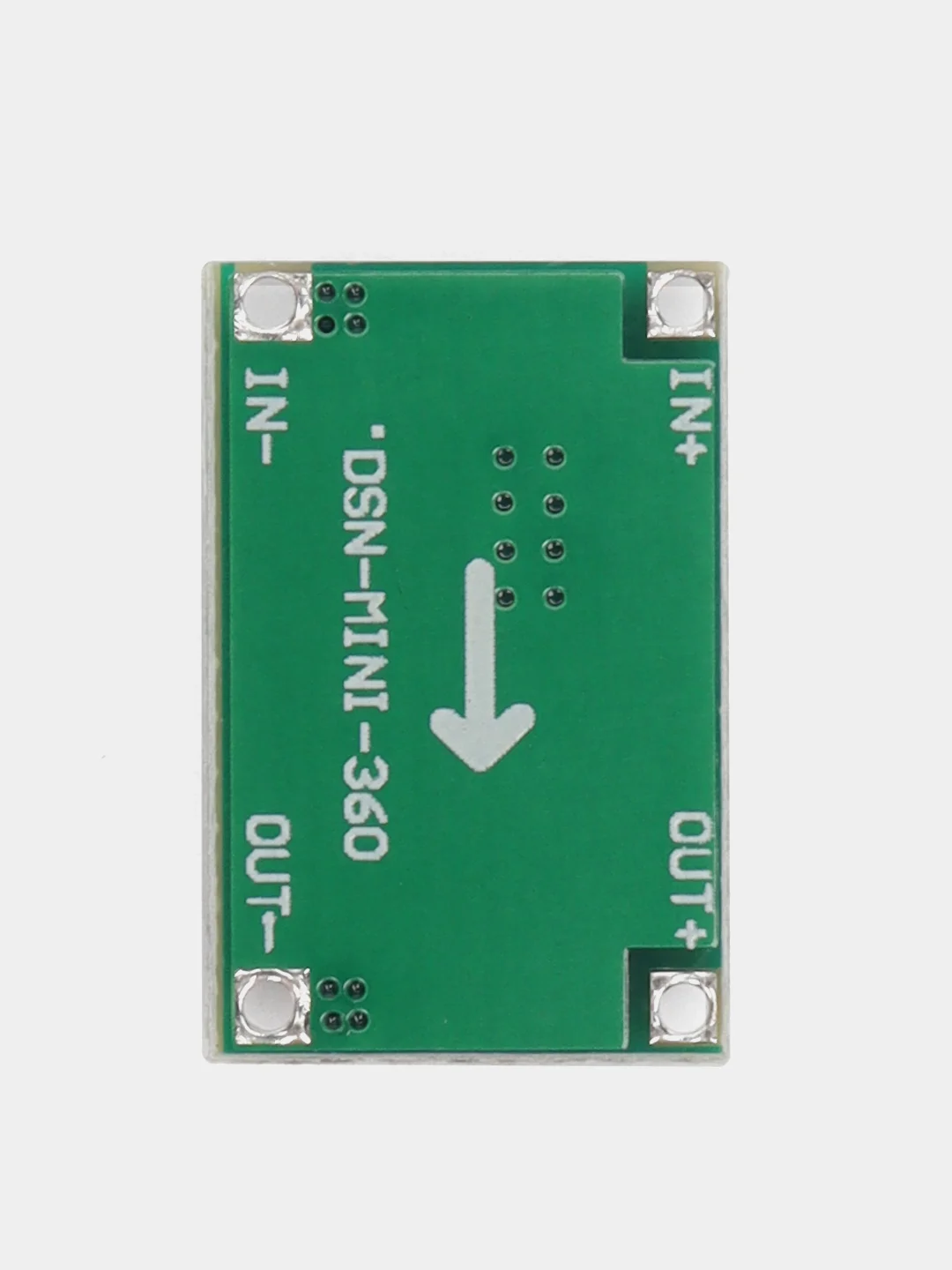

Подключается Mini-360 очень просто, не стабилизированное напряжение подается на контакты модуля +IN и -IN (плюс и минус соответственно), а выходное напряжение снимается с контактов платы +OUT и -OUT.

При нагрузке до 1.8 А просадки напряжения минимальны, а температура приемлема. Если ток потребления превышает 1.8 А, плата сильно нагревается и срабатывает тепловая защита, а выходное напряжение падает сильно. Проблема решается при дополнительном охлаждении чипа.
