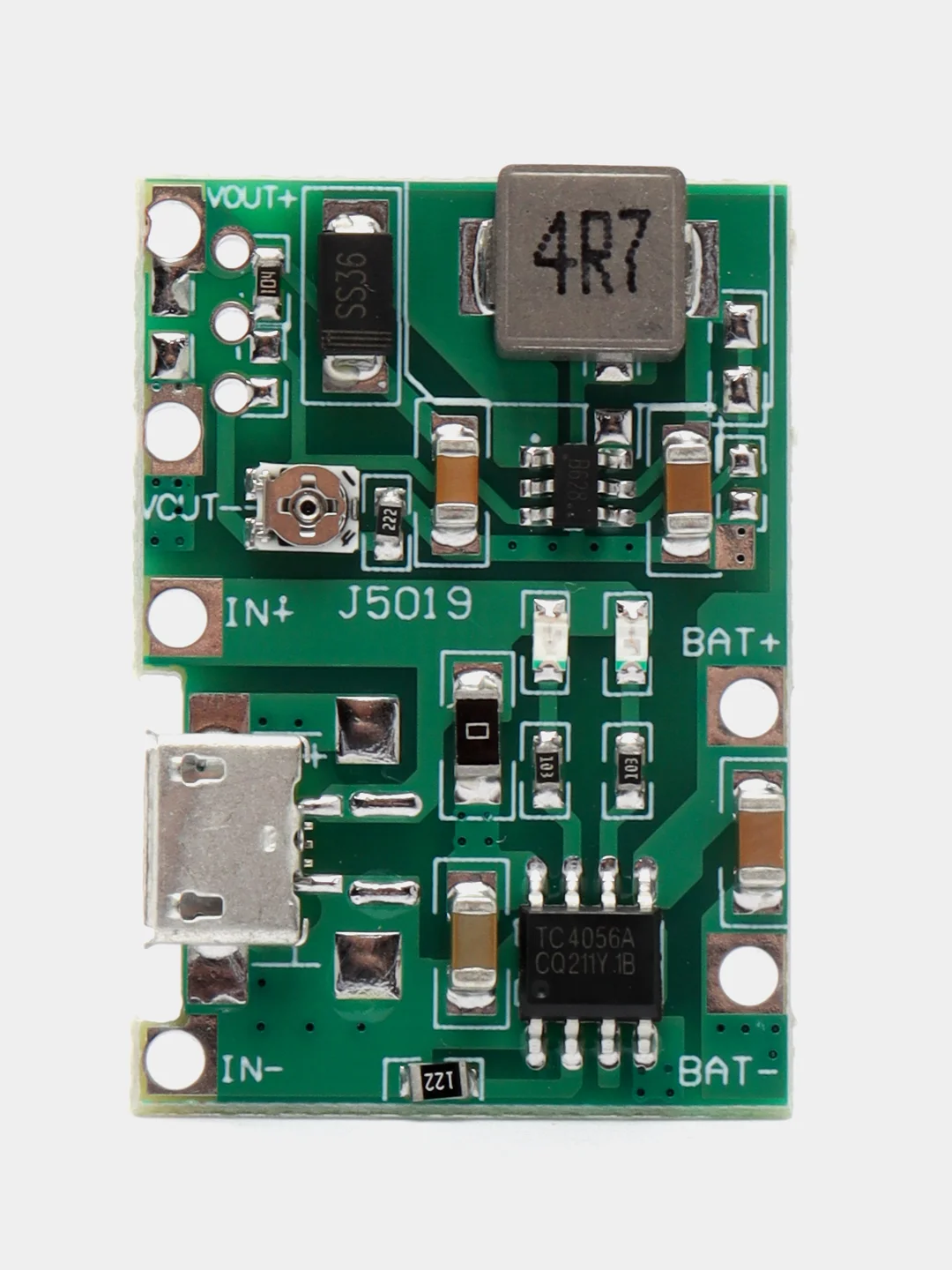

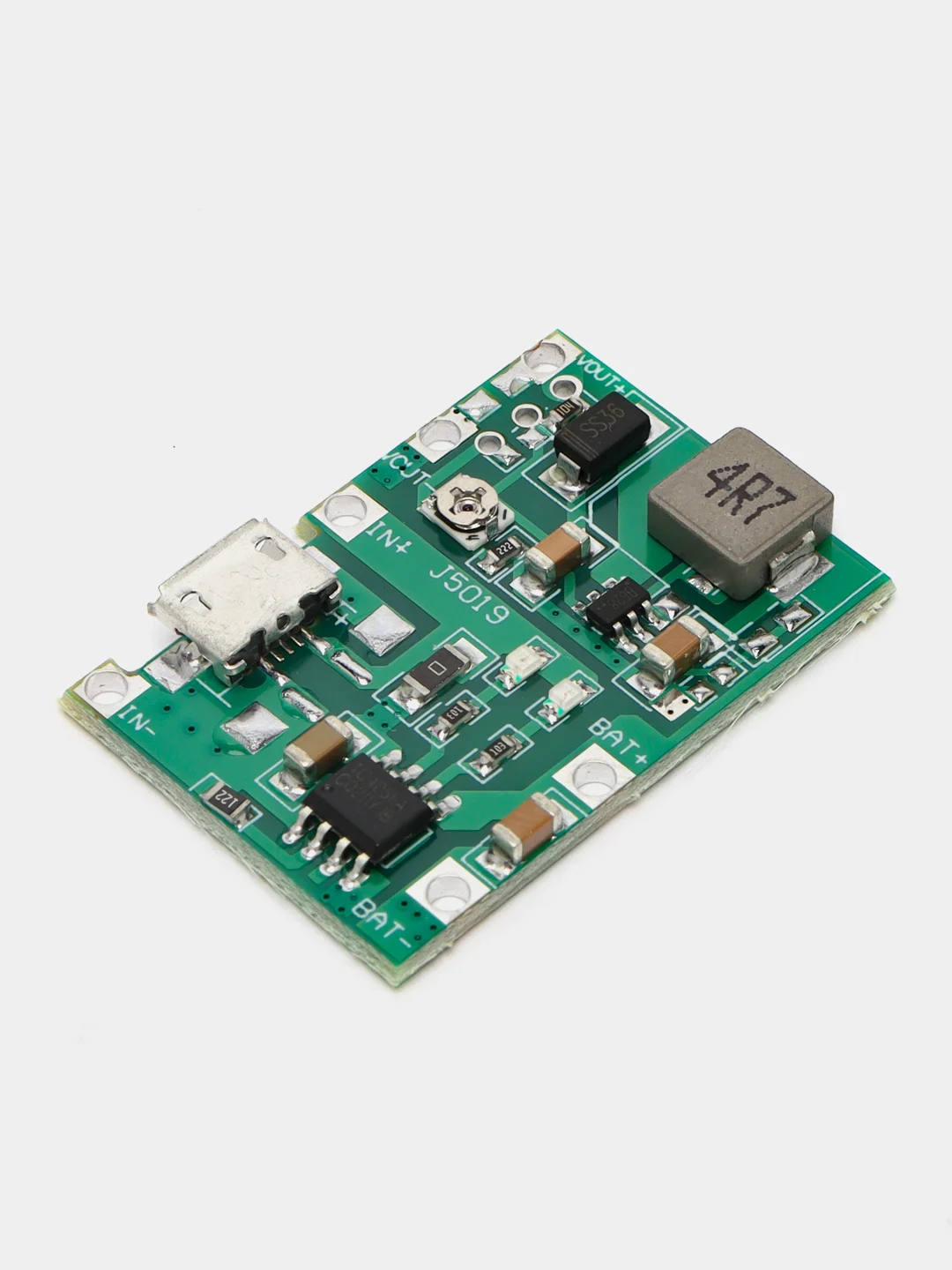

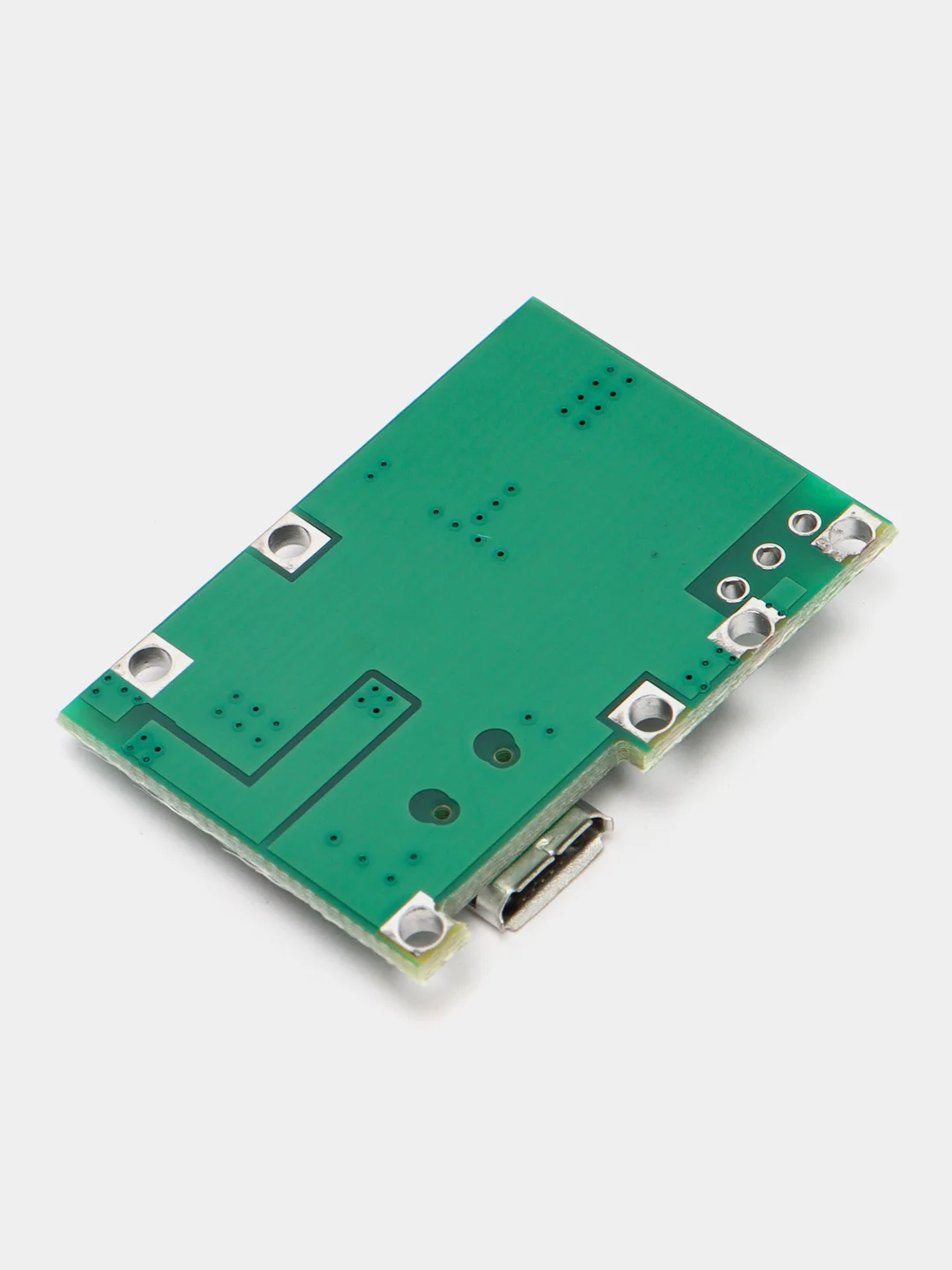

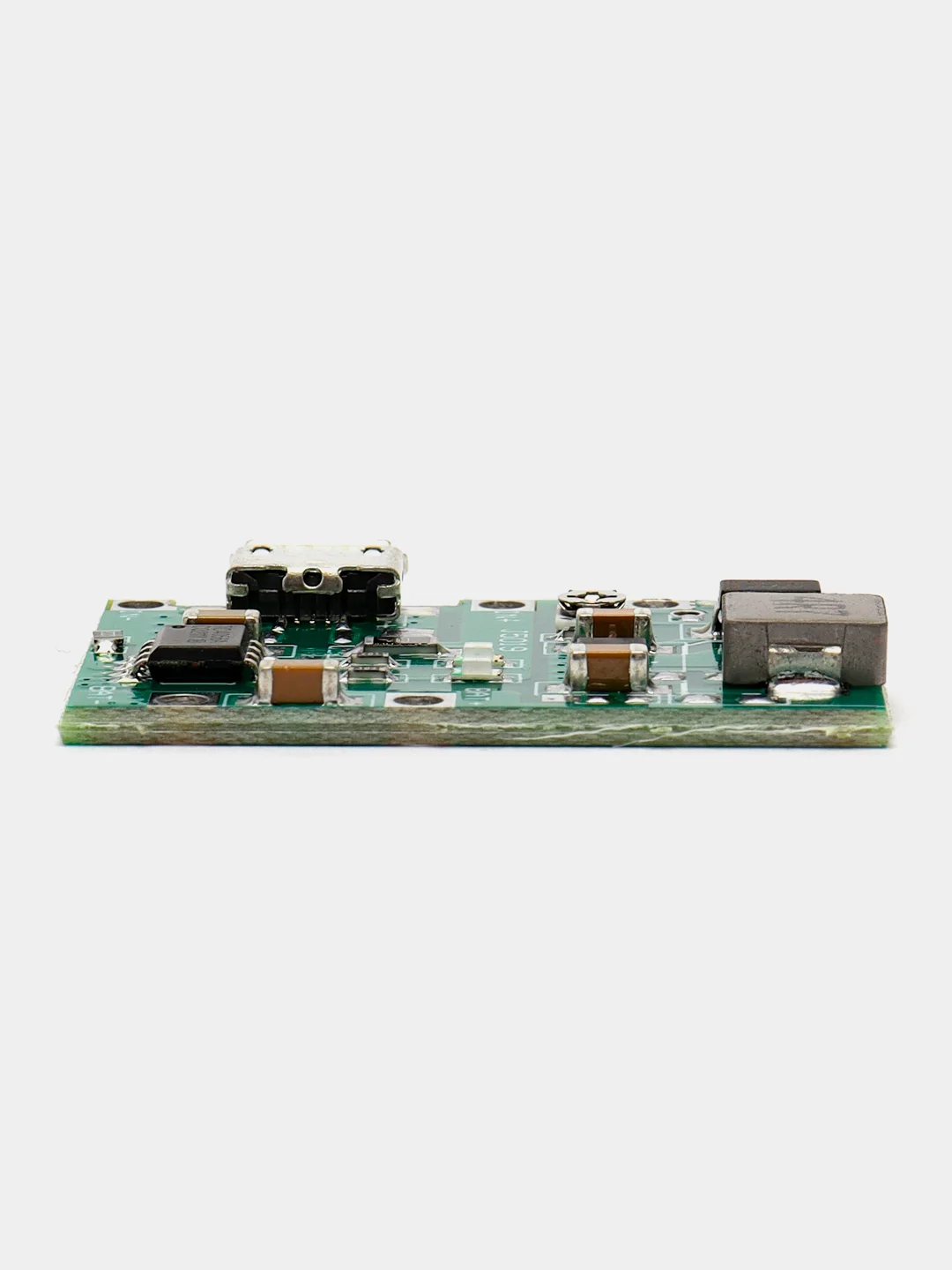

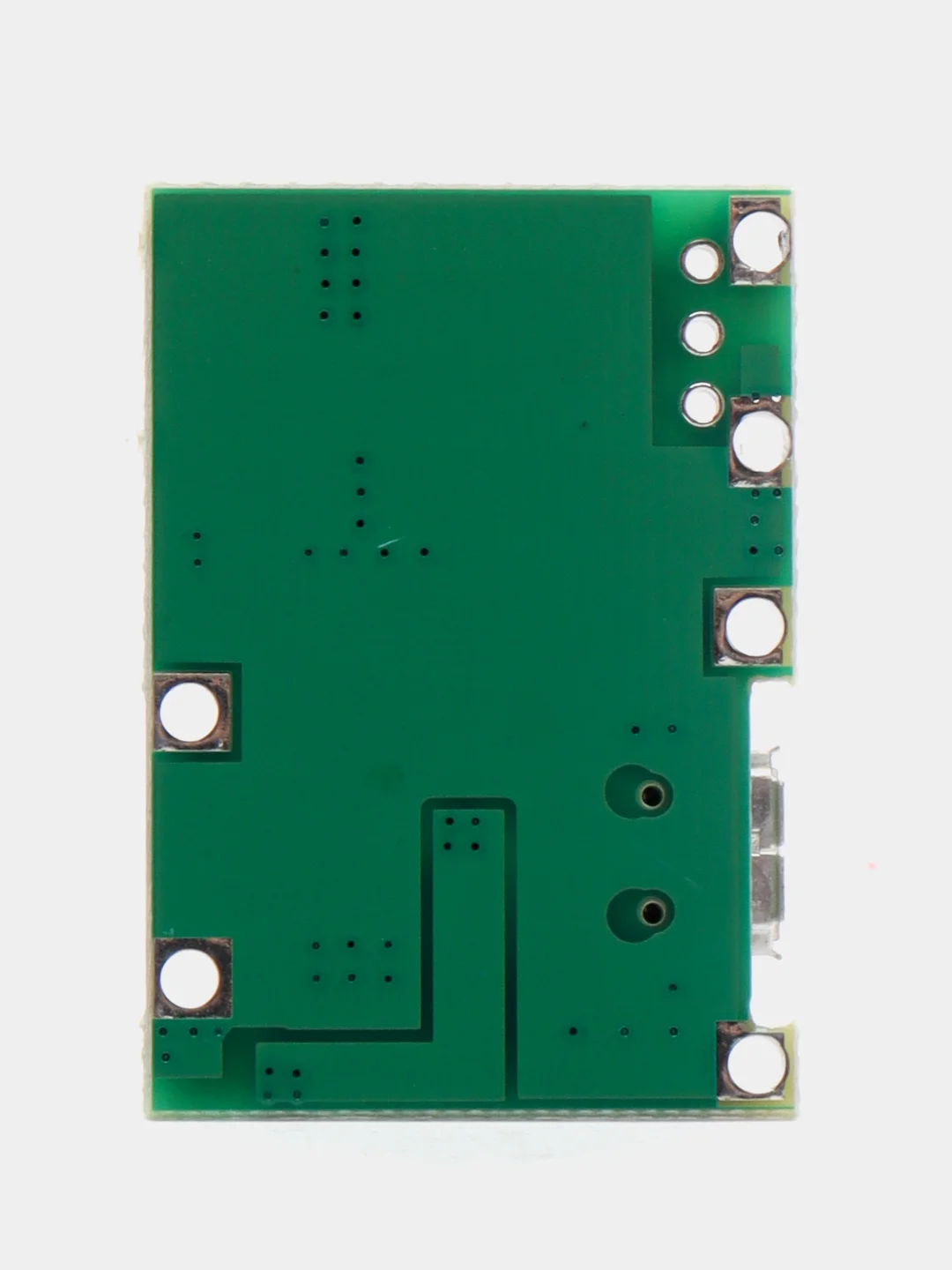

J5019 Модуль зарядки HW-357 литиевых аккумуляторов на TP4056 + Преобразователь повышающий MT3608 2A
С помощью этого модуля можно решить сразу 2 задачи - обеспечить контроль заряда литиевых аккумуляторов, а так же повысить и стабилизировать выходное питание от этих аккумуляторов.
Модуль HW-357 V3.0 - состоит из 2-х блоков:
- Зарядки литиевых батарей на TP4056 USB micro
- Повышающий преобразователь MT3608 - обеспечивает линейный заряд одного литиевого элемента 3,7 вольта. Выходное напряжение: до 28В (регулируемое). Выходной ток: 2A.
Размеры модуля: 33 x 23 х 5 мм
Одна часть модуля зарядки литиевых аккумуляторов TP4056 - обеспечивает линейный заряд одного литиевого элемента 3,7 вольта. Регулируемый зарядный ток до 2000 мА. Светодиодная (цветная) индикация. Точность заряда: 1.5%. Входное напряжение: 4.5В-5.5В Напряжение полного заряда: 4.2В, Входной разъем: micro USB, а также есть места для подпайки проводов.
Вторая часть - повышающий модуль Построен на микросхеме MT3608. Благодаря высокой частоте преобразования - имеет маленькие габариты и хороший КПД. Принцип работы прост - на входе напряжение от аккумулятора (3В-4,2В) - а на выходе получаем увеличенное (относительно входного) регулируемое стабильное напряжение.
Внимание!
На плате нет контроллера разряда, рекомендуется использовать батареи со встроенной защитой.
