Описание

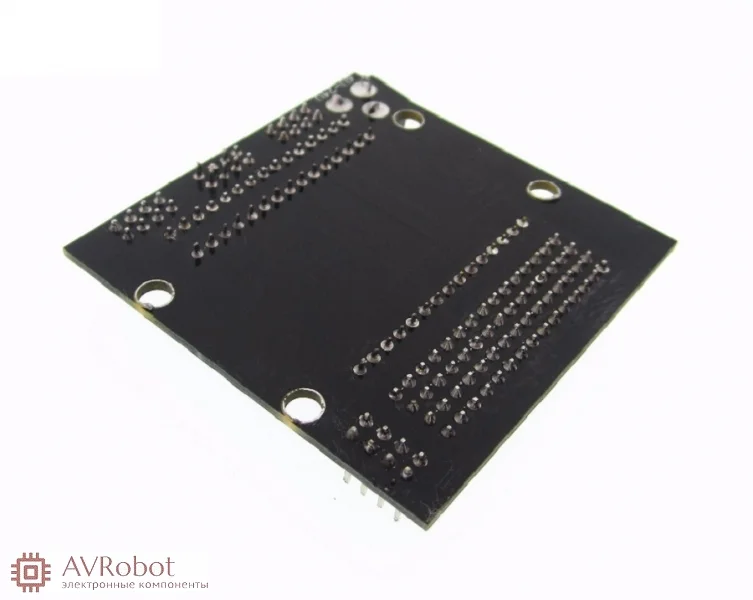

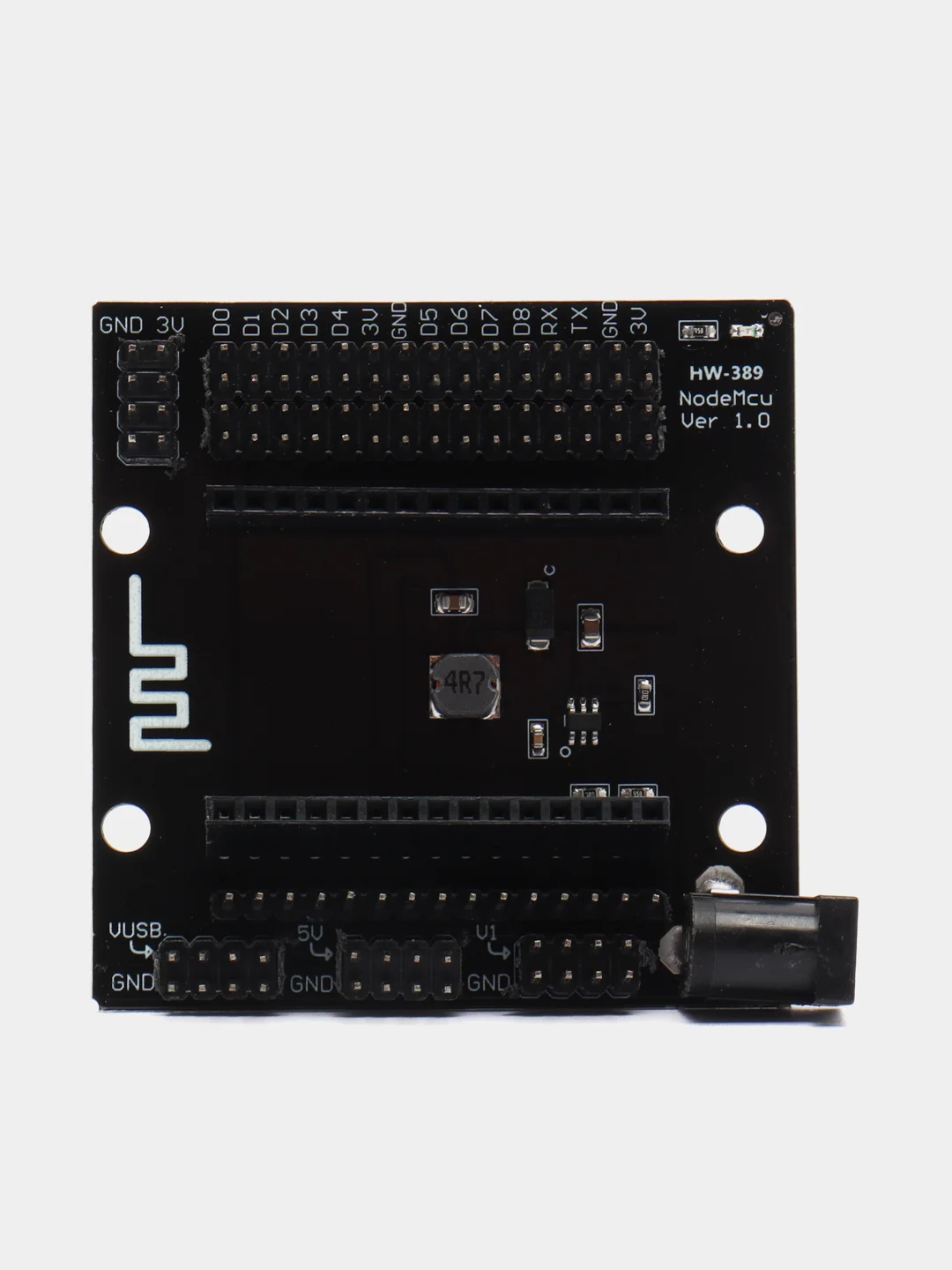

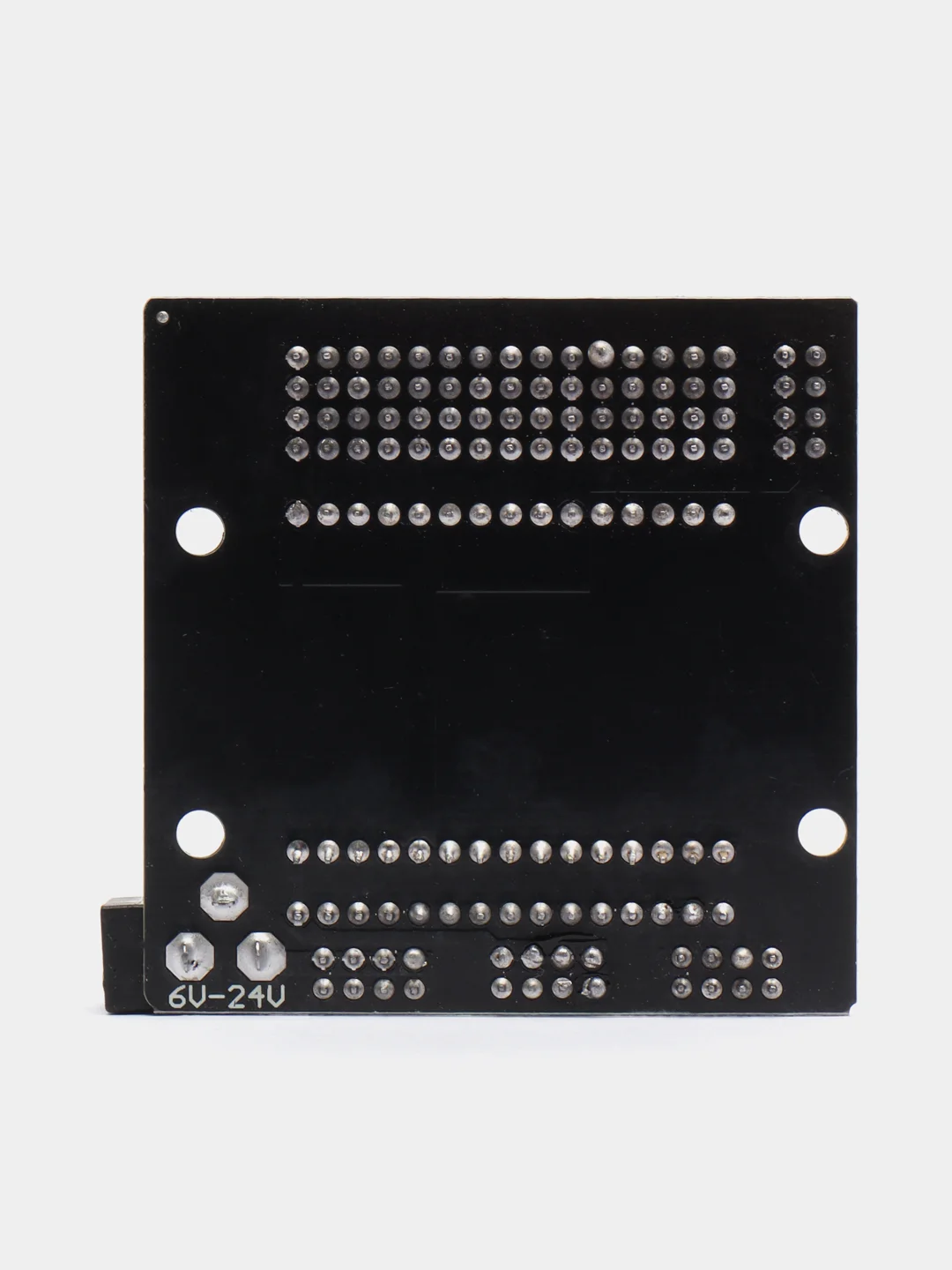

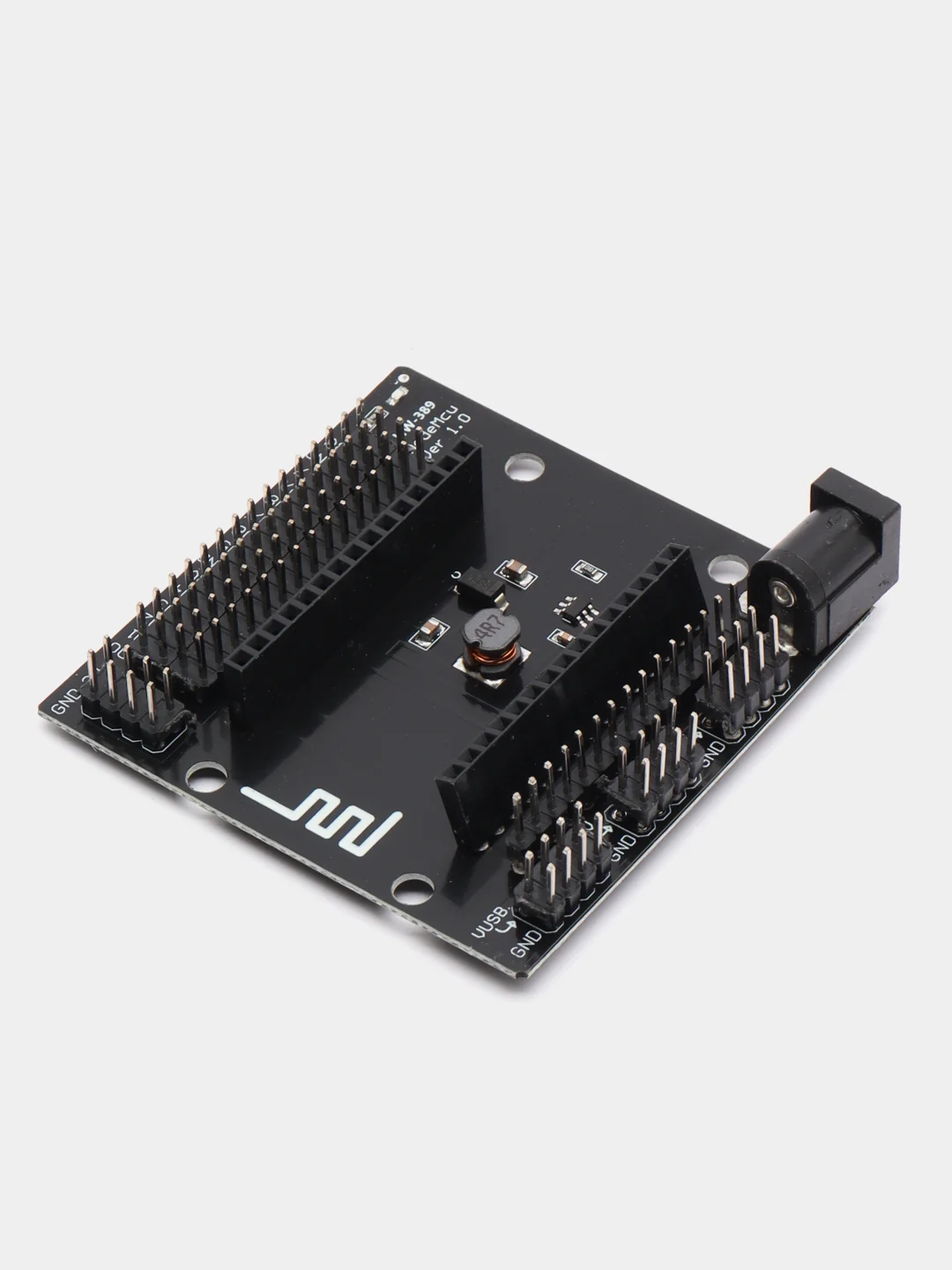

Макетная плата, плата расширения для NodeMcu V3, ESP8266 с разъемом для питания DC 6-24В.
Плата разработчика ESP8266 позволяет задействовать удобно манипулировать контролером WIFI модуля ESP8266-12Е с прошивкой NodeMcu LUA. На плате разведены все доступные входы/выходы, а также имеется встроенный usb-интерфейс для связи с ПК или питания.
Параментры макетной платы NodeMcu Lua WIFI ESP8266
- Простой доступ к пинам контролера при моделировании
- совместимость с контроллером: LoLin NodeMcu v3;
- нет потребности паять выходы контролера
- блок питания с параметрами для NodeMcu Lua
- максимальный выходной ток платы составляет 1 А.
- индикация: синий светодиод индикации питания.
- дополнительные выходы: для питания периферийных устройств и вход для внешнего источника питания.

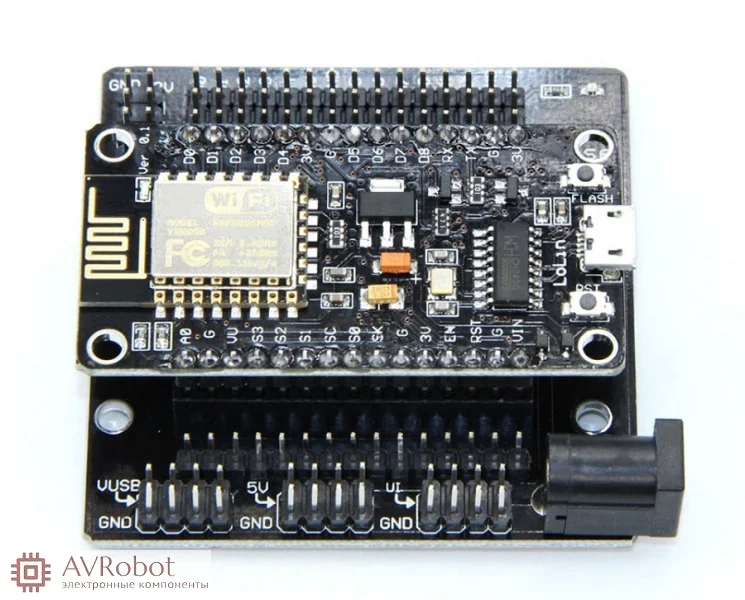

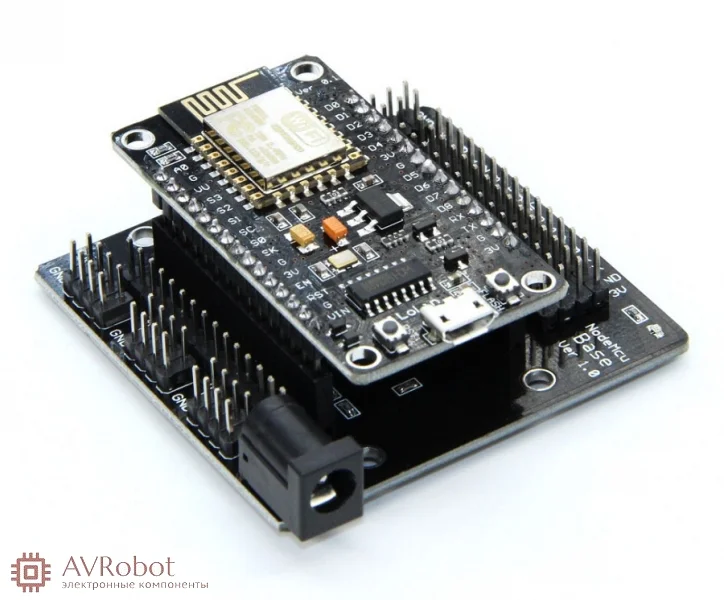

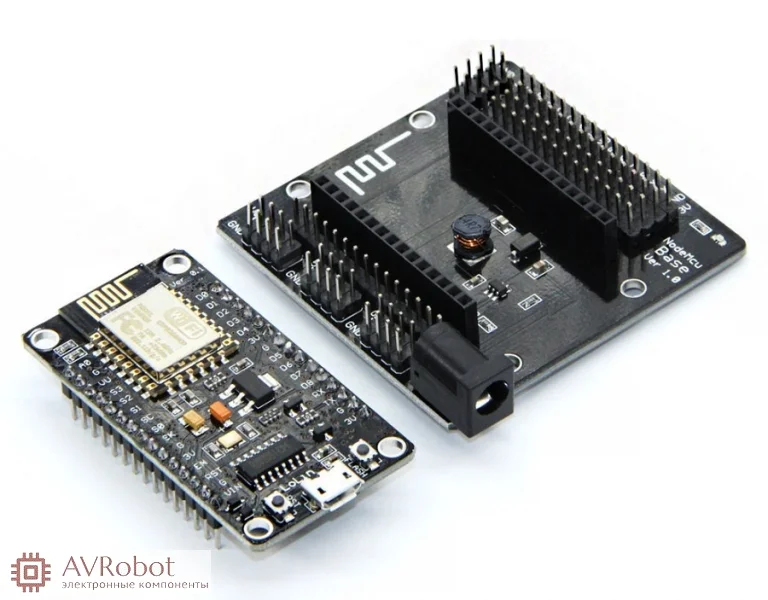

Плата расширения для NodeMcu используется в качестве адаптера для микроконтроллера LoLin NodeMcu v3. Обемспечивает напряжение питания контроллера и периферии (датчиков, двигателей и т.п.) от внешнего источника питания с напряжением 6 – 24 В постоянного тока. Перед использованием нужно сначала установить на нее микроконтроллер LoLin NodeMcu таким образом, чтобы его PCB антенна указывала на пиктограмму антенны, которая изображена на текстолите платы расширения.
Микроконтроллер устанавливается в гнезда с расстоянием между контактами 2,54 мм.
Далее к плате расширения нужно подключить внешний источник питания с напряжением 6 – 24 В постоянного тока. Мощность источника питания нужно подбирать с расчетом максимального потребления всей системы плюс 20%.

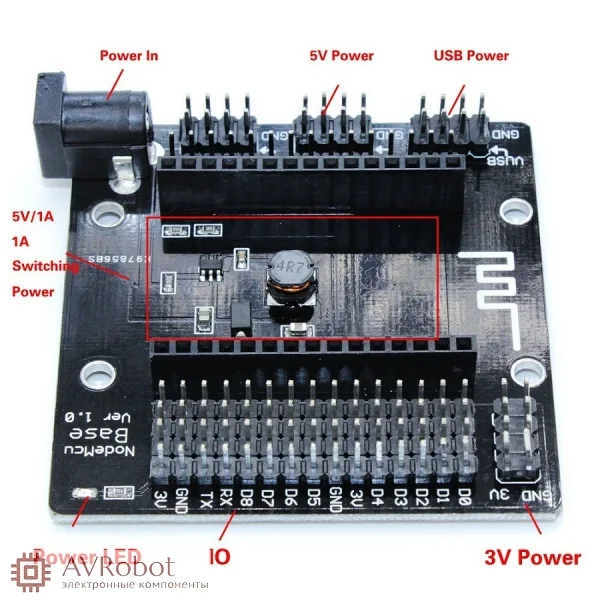

Двухрядная группа контактов GND, 3V используется питания периферийных устройств с напряжением 3 – 3,3 В.

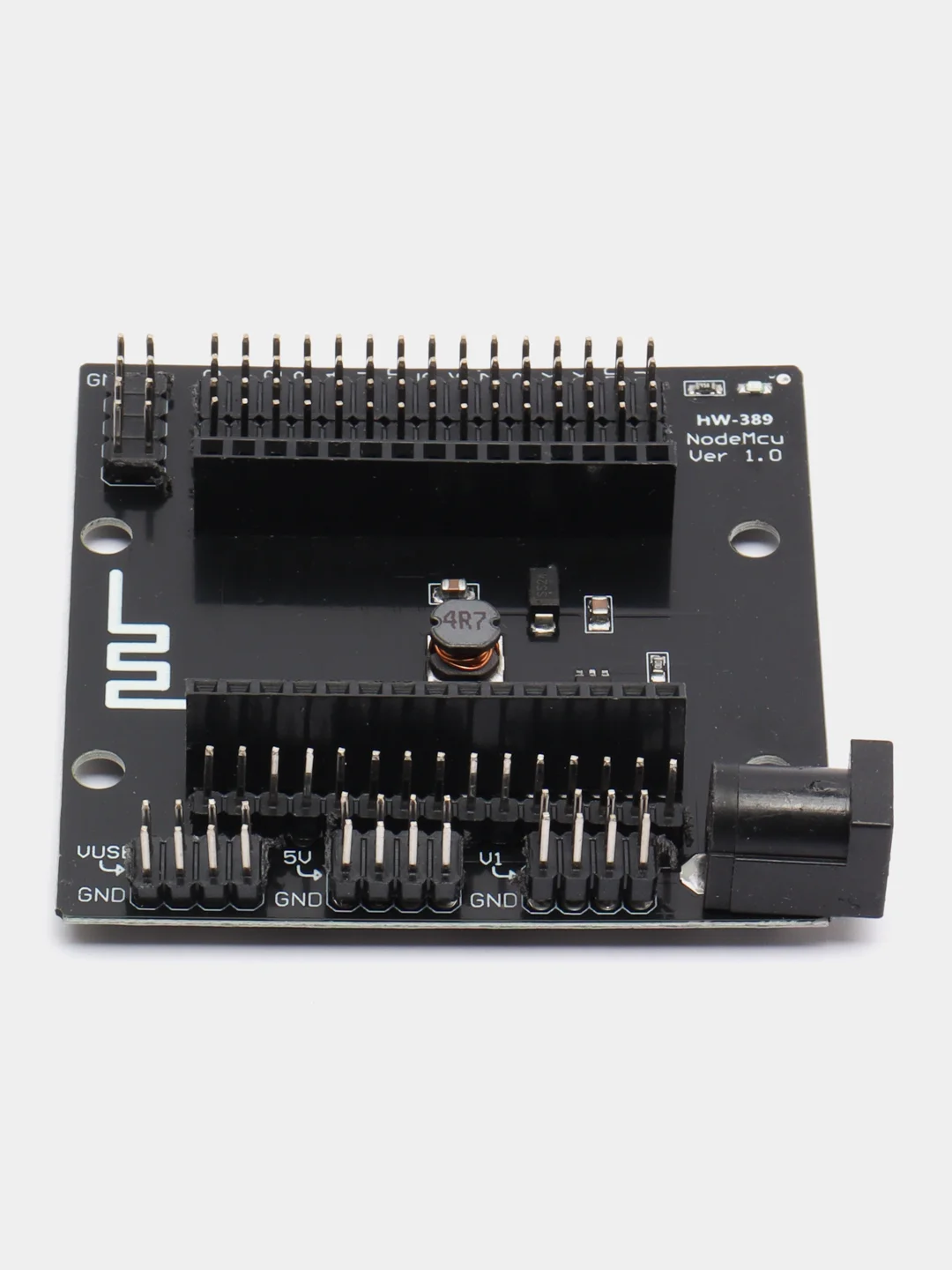

Двухрядная группа контактов VUSB, GND используется питания периферийных устройств с напряжением 5 В. Питание на эти контакты поступает от USB порта, к которому подключен микроконтроллер LoLin NodeMcu v3.
Двухрядная группа контактов 5V, GND используется питания периферийных устройств с напряжением 5 В. Питание на эти контакты поступает от внешнего источника питания платы расширения.
Двухрядная группа контактов UI, GND используется для подключения к плате расширения внешнего источника питания с напряжением 6 – 24 В постоянного тока (альтернатива гнезду под адаптер питания).

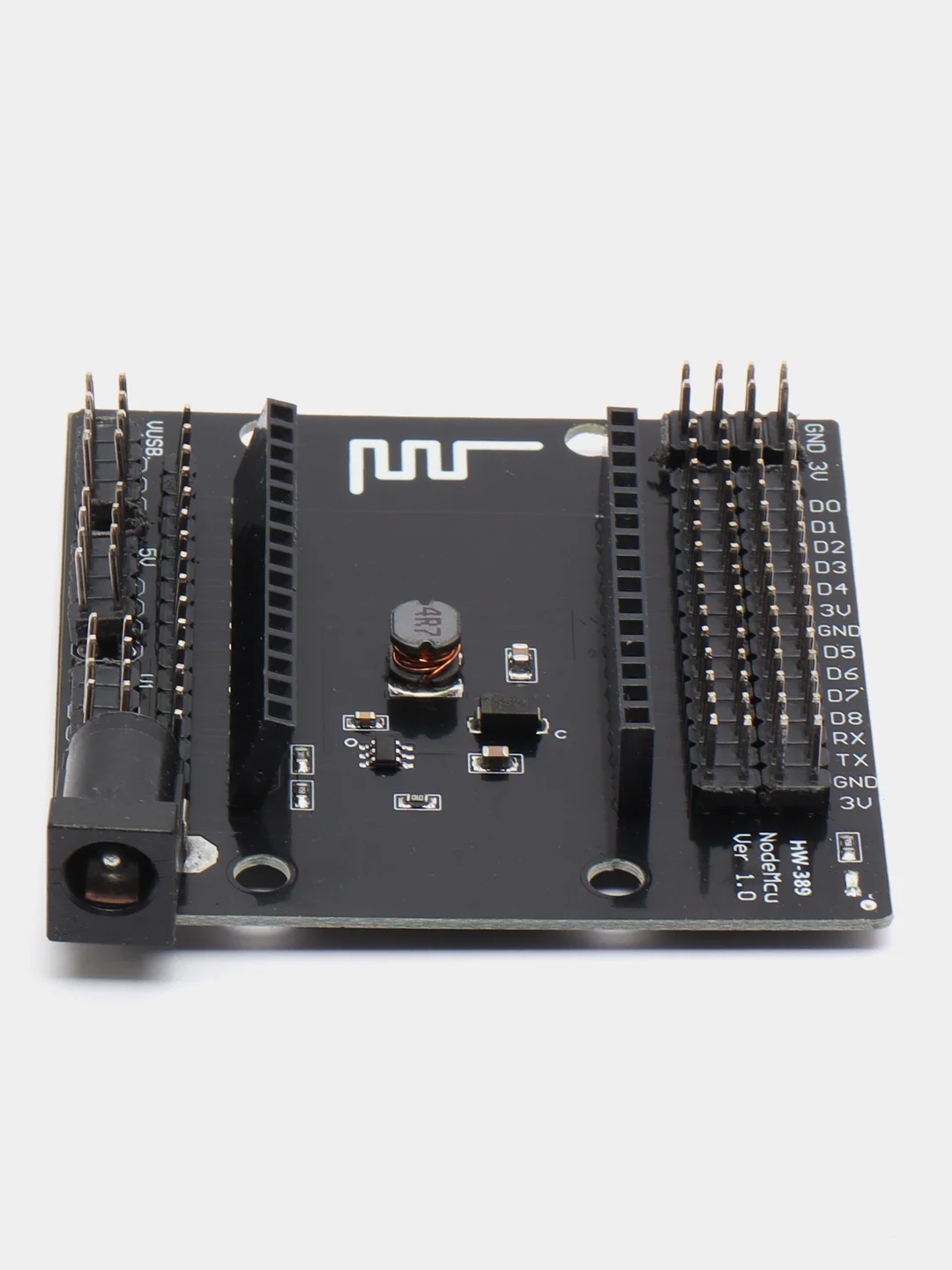

Плата расширения NodeMcu Base Ver 1.0 имеет четыре монтажных отверстия для закрепления на плоской поверхности.
гнездо под штекеры: 5.5 х 2.5 мм и 5.5 х 2.1 мм;
гнезда и штыревые контакты с расстоянием между контактами: 2,54 мм;
размеры: 59 х 59 х 13 мм;
вес: 23 г.
