Описание
ST-LINK V2 - ВНУТРИСХЕМНЫЙ ПРОГРАММАТОР ДЛЯ STM8 / STM32.

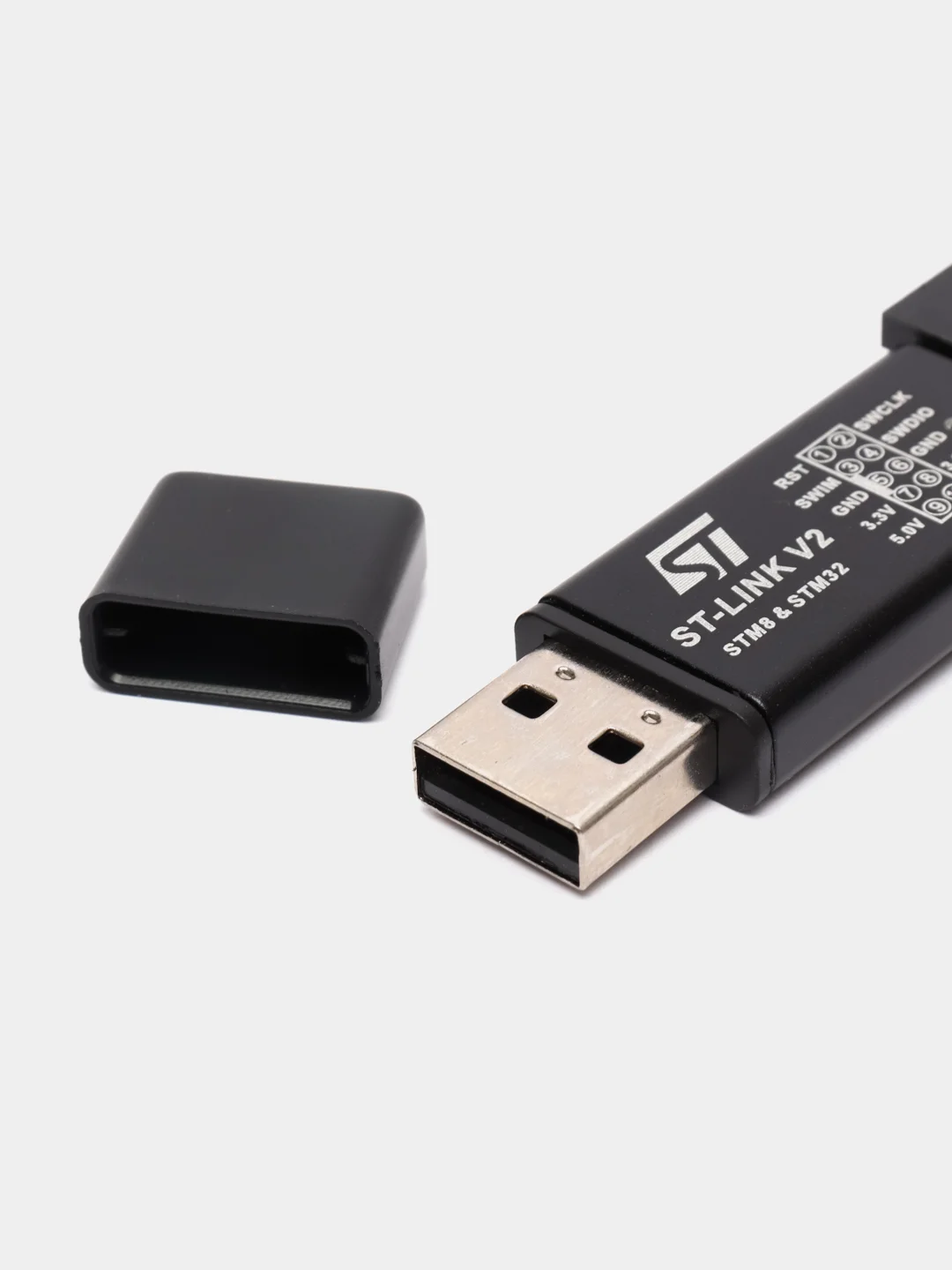

Программатор ST-Link V2 в формфакторе флешки совместим с контроллерами линеек STM32 и STM8. Поддерживаются интерфейсы SWD, SWIM. ST-LINK позволяет по шагам исполнять программу микроконтроллера и следить за значениями всех регистров, что сильно облегчает работу с проектами. Программатором может записать в память микроконтроллера и сам загрузчик, с помощью которого МК прошивается через USB/UART, и таким образом восстановить, казавшимся нерабочим, контроллер.

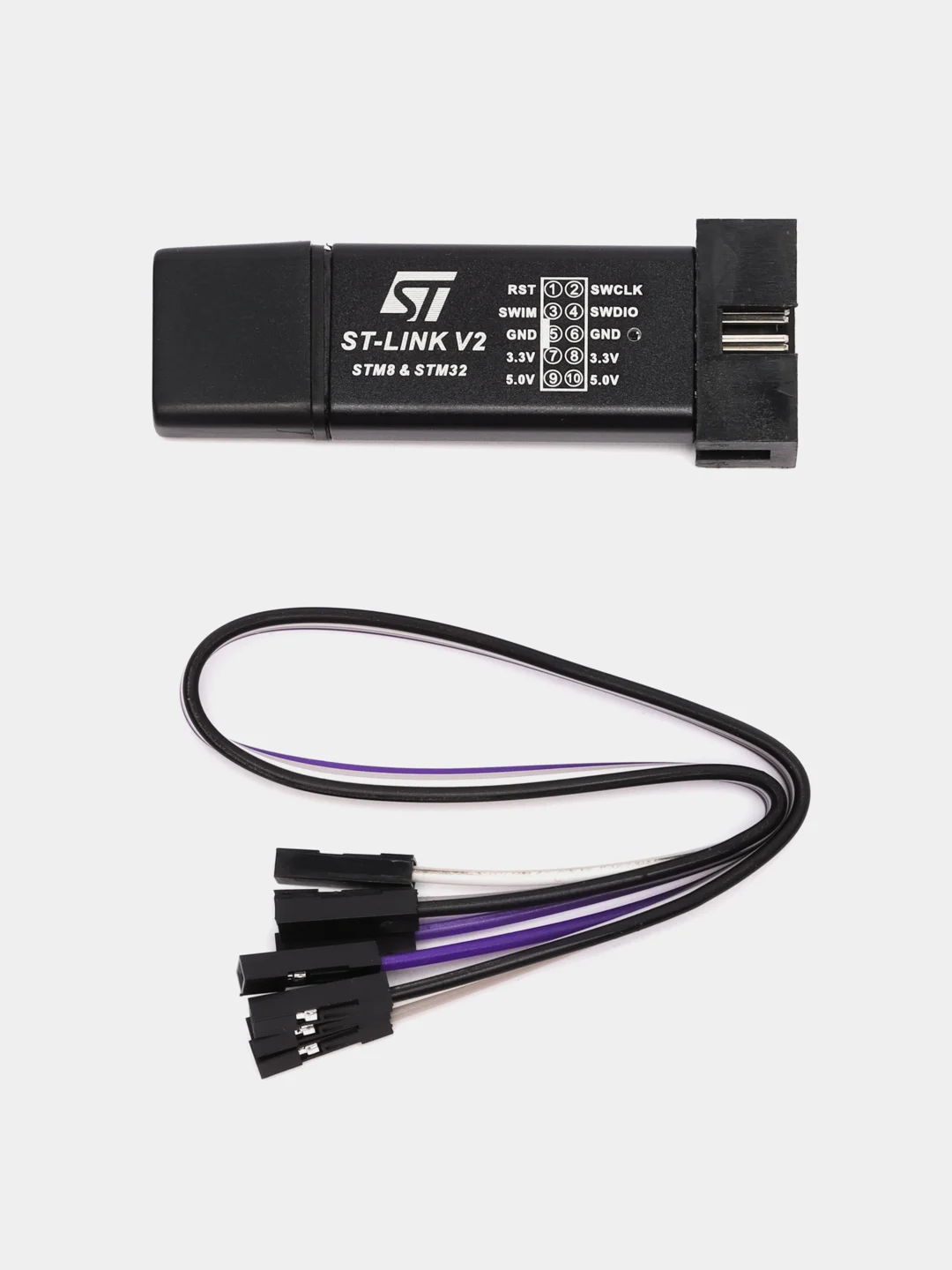

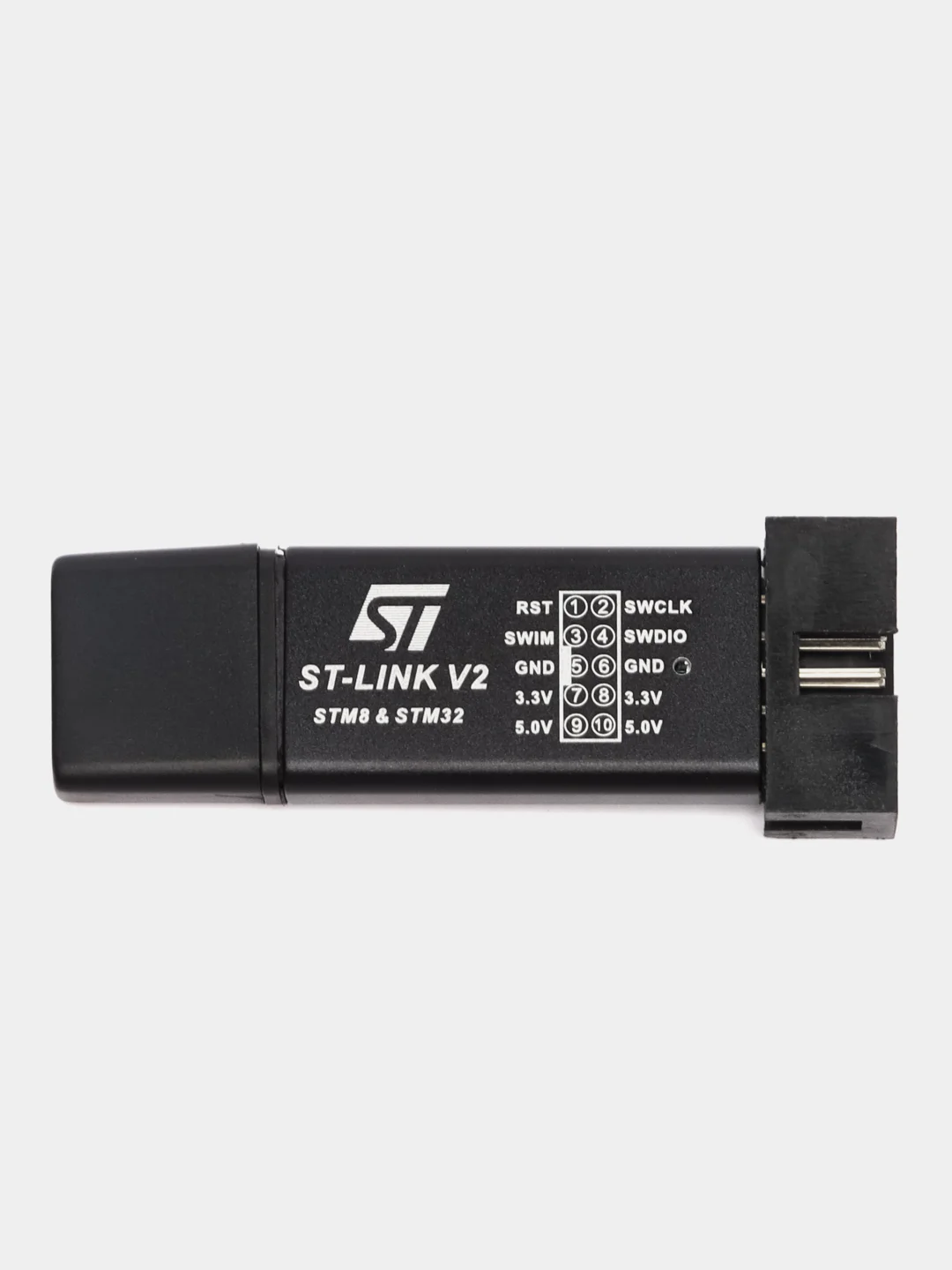

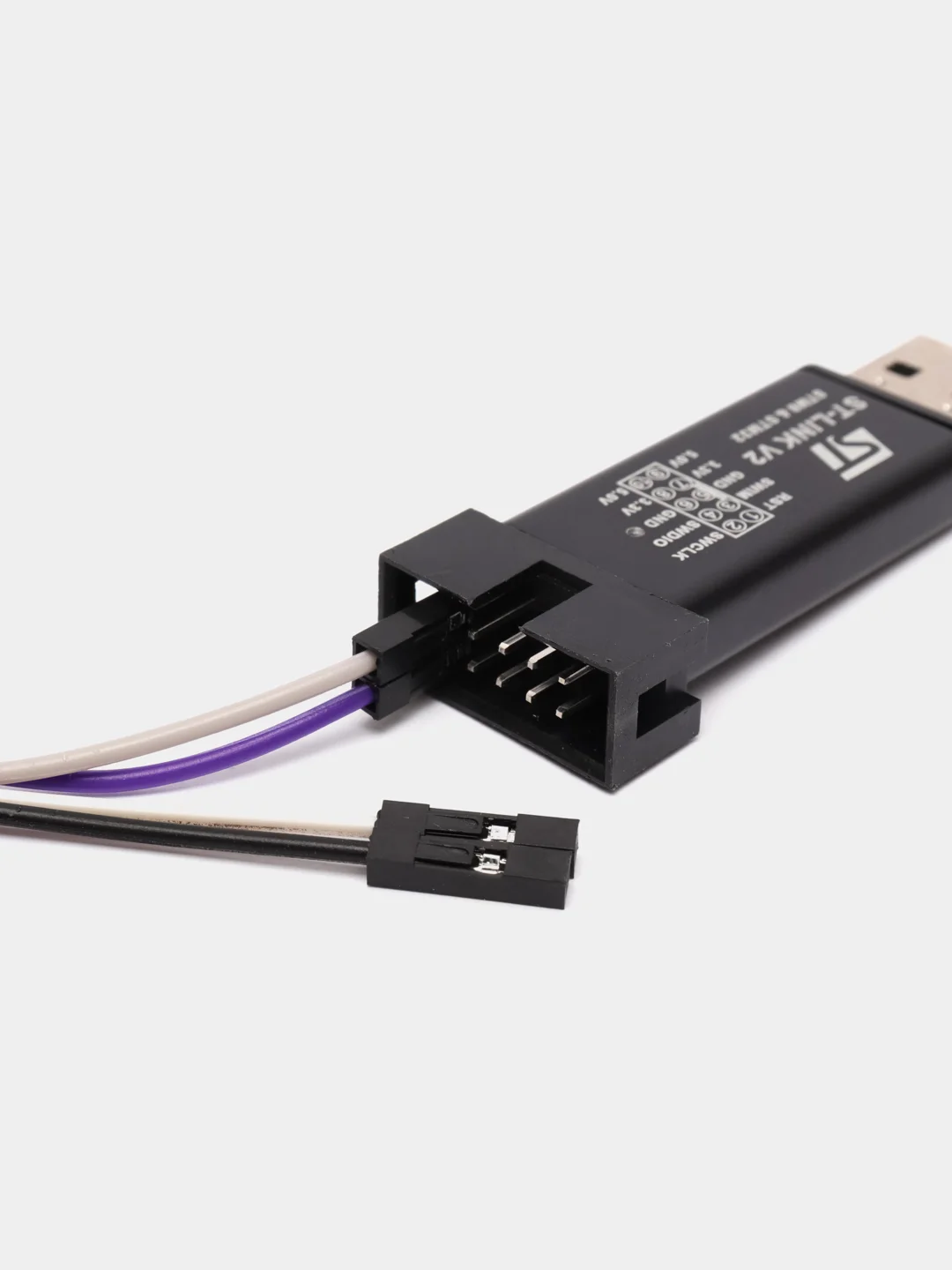

ST-LINK V2 – это внутрисхемный программатор и отладчик для микроконтроллеров серии STM8 и STM32, который является недорогим аналогом оригинального программатора STLINK от компании STM. С помощью ST-LINK MINI можно программировать и выполнять отладку по интерфейсам SWIM (для микроконтроллеров STM8), SWD и JTAG (для микроконтроллеров STM32). Все коммуникационные интерфейсы программатора (SWIM, SWD, JTAG) доступны для использования и выведены на 10-ти контактный разъем программатора.
ST-LINK V2 – это профессиональный и при этом доступный инструмент.
Основные достоинства
- Поддержка и STM8 и STM32
- Отладка «в железе»
- Возможность записать загрузчик в пустой контроллер
Программатор ST-LINK MINI подключается к компьютеру через USB и может работать с различным программным обеспечением:
- Для микроконтроллеров STM8 - это ST Visual Develop (STVD) или ST Visual Program (STVP), которые доступны для свободного скачивания с сайта ST.
- Для микроконтроллеров STM32 – это интегрированные среды разработки Atollic, IAR, KEIL, Tasking, CooCox.
Характеристики:
- Питание программатора ST-LINK MINI непосредственно от USB
- Поддержка подключения Full Speed USB 2.0
- Не требует дополнительных проводов для подключения к USB (тип подключения USB-A)
- Поддержка обновлений прошивки по USB как в оригинальном программаторе ST-LINK
- Два светодиода отображающих режим работы программатора, чтение и запись данных.
- Поддержка SWD, SWIM и JTAG интерфейсов с напряжением 3,3 вольта
- поддержка контроллеров STM32 с отладочным интерфейсом SWD
- поддержка контроллеров STM8 с отладочным интерфейсом SWIM
- поддержка ПО:
- ST - LINK Utility 2.0 или выше
- STVD 2 или выше
- STVP 3.2.3 или выше
- IAR EWARM V6.20 или выше
- IAR EWSTM8 V1.30 или выше
- KEIL RVMDK V4.21 или выше
- поддержка автоматической смены прошивки
- стабилизированное напряжение 3,3 вольта выведено на разъем программатора и позволяет питать программируемое устройство непосредственно от ST-LINK

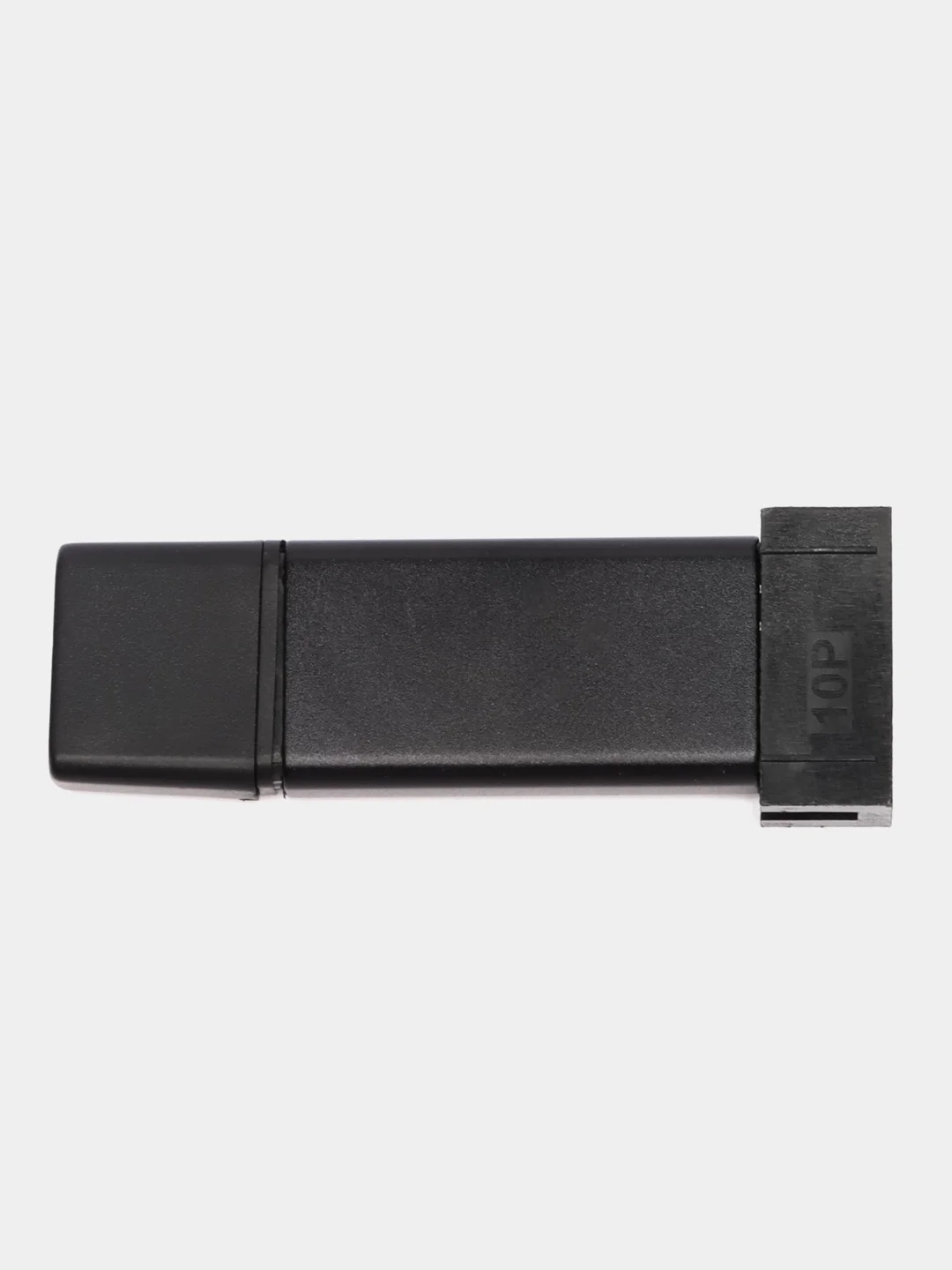

- защитный корпус
Предостережения:
Программатор/отладчик ST-LINK MINI имеет напряжение логических уровней интерфейсов 3,3 вольта. Подключение программатора к устройствам с питанием отличным от 3,3 вольта не допускается. Во избежание повреждения программатора рекомендуется подавать питание на целевой микроконтроллер непосредственно от программатора ST-LINK MINI (вывод VCC +3,3V) или подавать питание на целевой микроконтроллер от внешнего источника с напряжением 3,3 вольта. Максимально допустимый ток вывода VCC +3,3V находится в пределах 300 мА.
