Описание

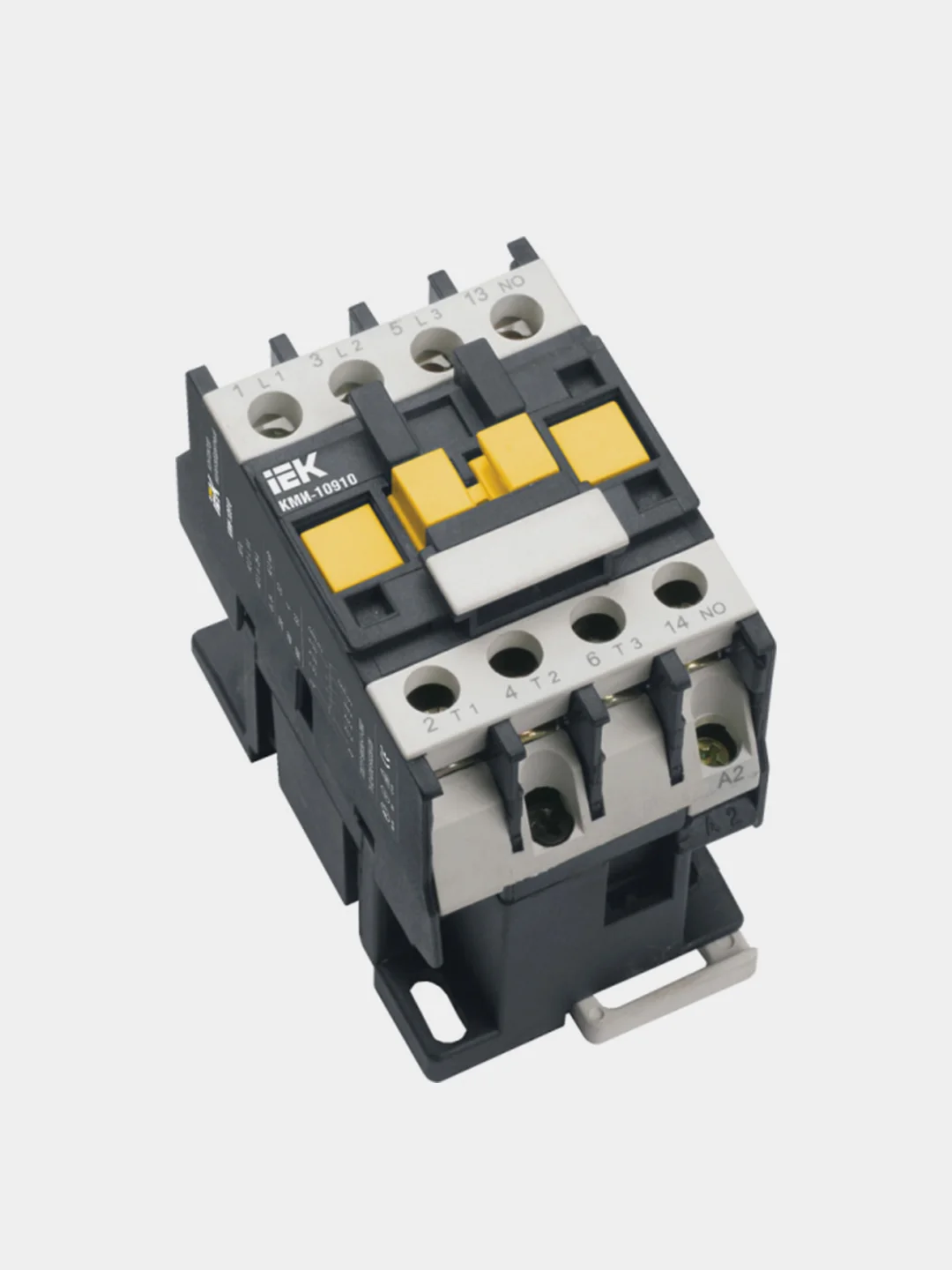

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Технические характеристики
Номин рабочий ток Ie 400 В, А: 18
Номин мощность при AC-3 400 В, кВт: 7.5
Номин напряжение питания цепи управ Us AC 50 Гц, В: -
Номин напряж питания цепи управ Us пост тока DC, В: 220
Условный тепловой ток Ith при АС-1, А: 32
Тип подключения вспомогат цепей: Винтовое соединение
Кол-во вспомогат норм замкнутых-НЗ конт: 0
Кол-во вспомогат норм разомкнутых-НО конт: 1
Номин раб напряжение переменного тока Ue, В: 230; 400; 660
Номин напряжение изоляции Ui, В: 660
Номин импульсное напряжение, кВ: 6
Номин мощность при AC-3 230 В, кВт: 4.0
Номин мощность при AC-3 660 В, кВт: 10.0
Макс кратковременная нагрузка, А: 324
Условный ток короткого замыкания Inc, А: 3000
Момент затяжки, Нм: 0,8
Диапазоны напряж управления при срабатыв Uc: 0,85...1,1
Гибкий кабель без наконечника, мм²: 1,5...4,0
Диапазоны напряж управления при отпускании Uc: 0,7...0,1
Жесткий кабель без наконечника, мм²: 2,5...6,0
Время срабатывания при замыкании, мс: 12...22
Время срабатывания при размыкании, мс: 4...19
Мех износостойкость, млн циклов: 10.0
Кол-во дополнительных контактов: 1
Температура эксплуатации, °C: -25...+50
Ширина, мм: 47.0
Вес, кг: 0,57
Доп конт - Номин напряжение Un AC, В: ≤ 660
Доп конт - Номин напряжение Un DC, В
≤ 440
Доп конт - Номин напряжение изоляции Ui, В
660
Доп конт - Ток термической стойкости In, А
10
Доп конт - Минимальная вкл способность Umin, В
24
Доп конт - Минимальная вкл способность Imin, мА
10
Доп конт - Макс кратковременная нагрузка, А
100
Доп конт - Сопротивление изоляции, мОм
> 10
Тип напряжения управления
Постоянный (DC)
Кол-во норм замк-НЗ конт с задер переключ
0
Кол-во вспом норм разомк-НО конт опереж
0
Кол-во вспомогат переключающих контактов
0
Количество полюсов
3
Доп конт - Сечение присоединяемых проводников, мм²
1...4
Высота, мм
76.0
