Описание

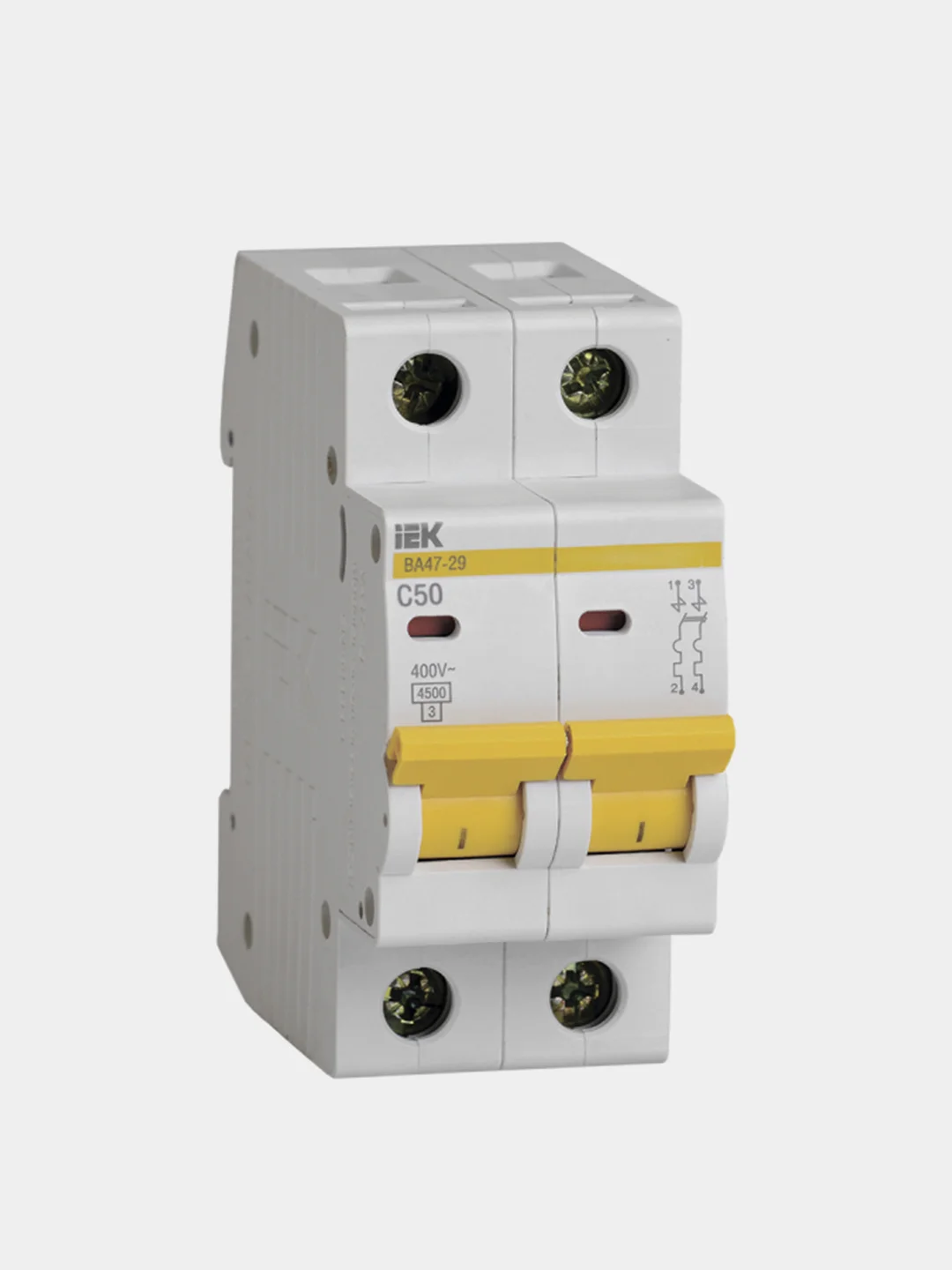

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Технические характеристики
Номин ток, А 50.0
Количество полюсов 3
Номин импульсное выдерживаемое напряжение, кВ 4
Характеристика срабатывания - кривая тока C
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В 400
Номин напряжение постоян тока - DC, В ≤ 48
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 27.0
Отключающая способность по EN 60898, кА 4,5
Ширина по количеству модульных расстояний 3
Макс сечение входящего кабеля, мм² 25
Класс токоограничения 3
Частота, Гц 50
Степень защиты - IP IP20
Климатическое исполнение УХЛ4
Общ количество полюсов 3
Монтажная глубина - ниши, мм 73,6
Возможна дополнит комплектация Да
Тип подключения Винтовое соединение
Подходит для защитного выкл двигателя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Наличие дифференциального расцепителя Нет
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Количество защищенных полюсов 3
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5
