Описание

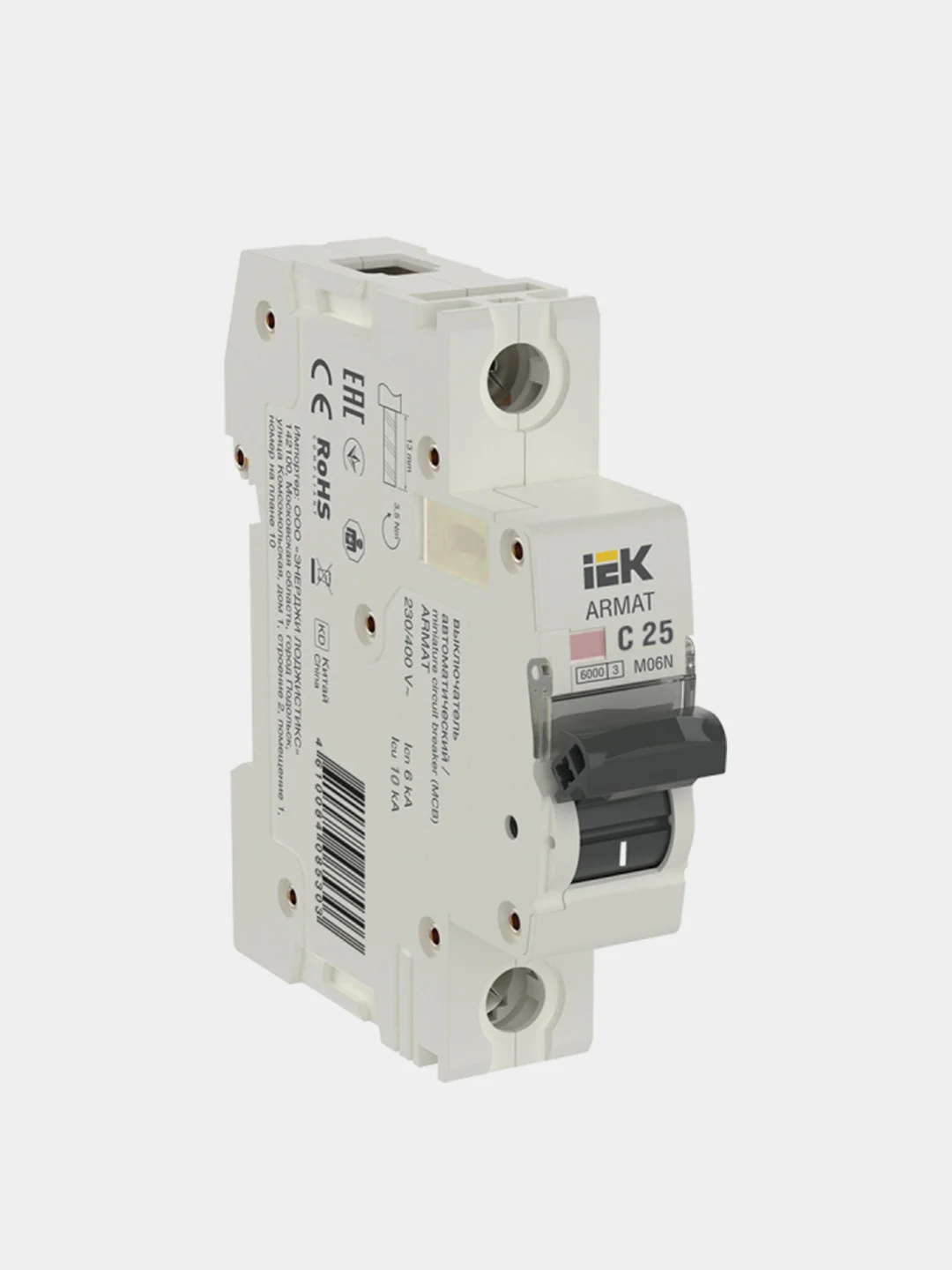

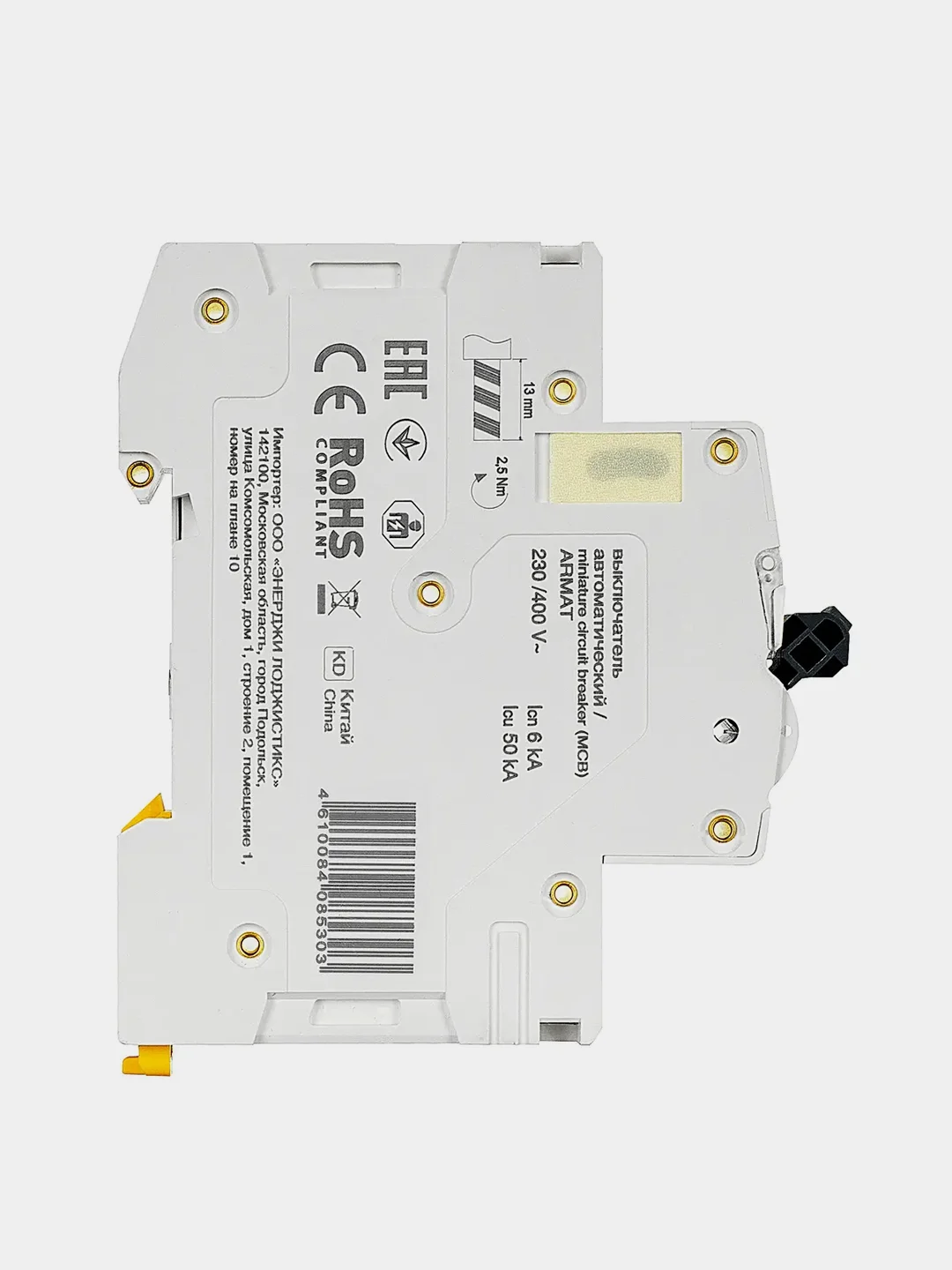

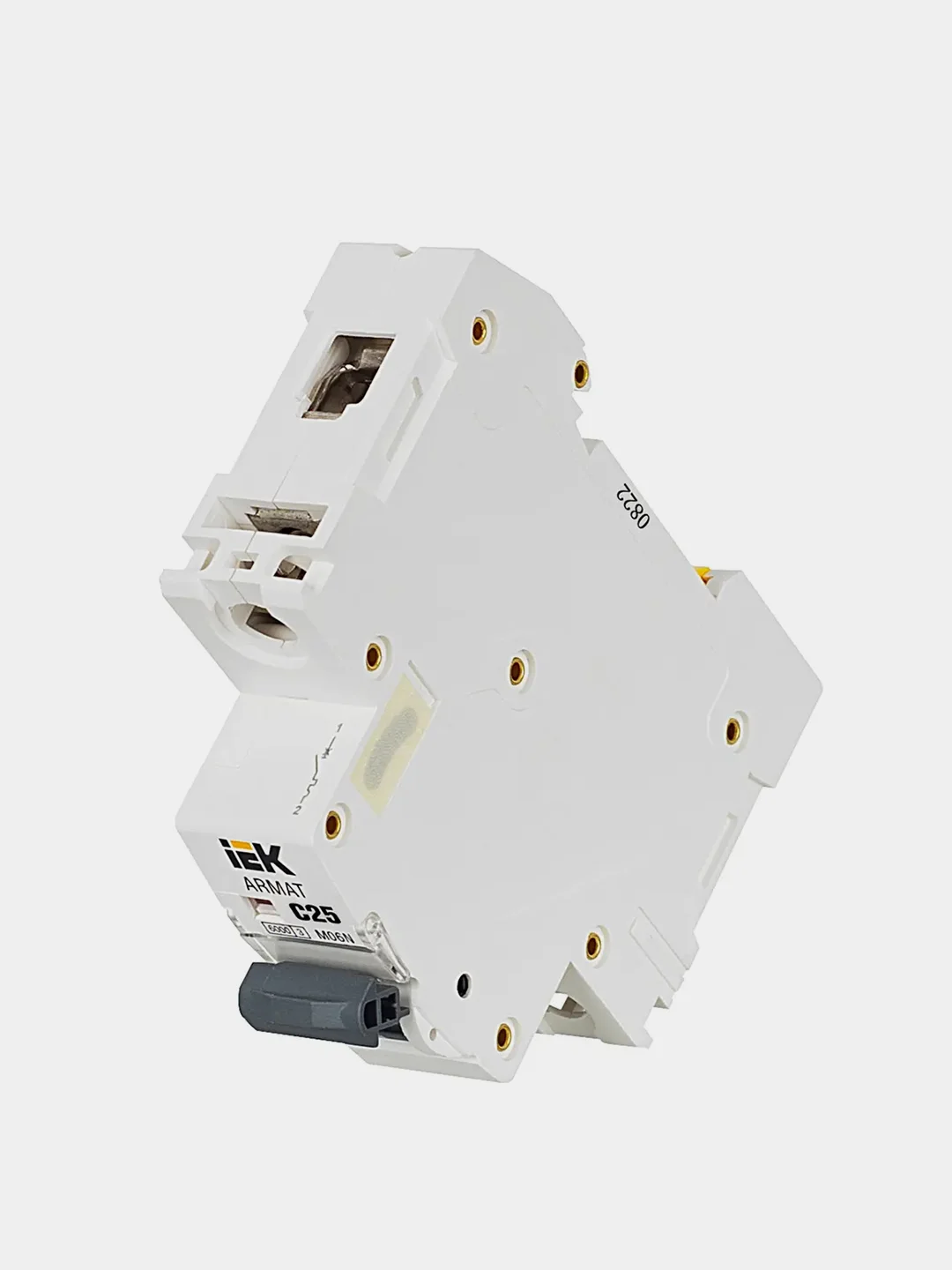

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.

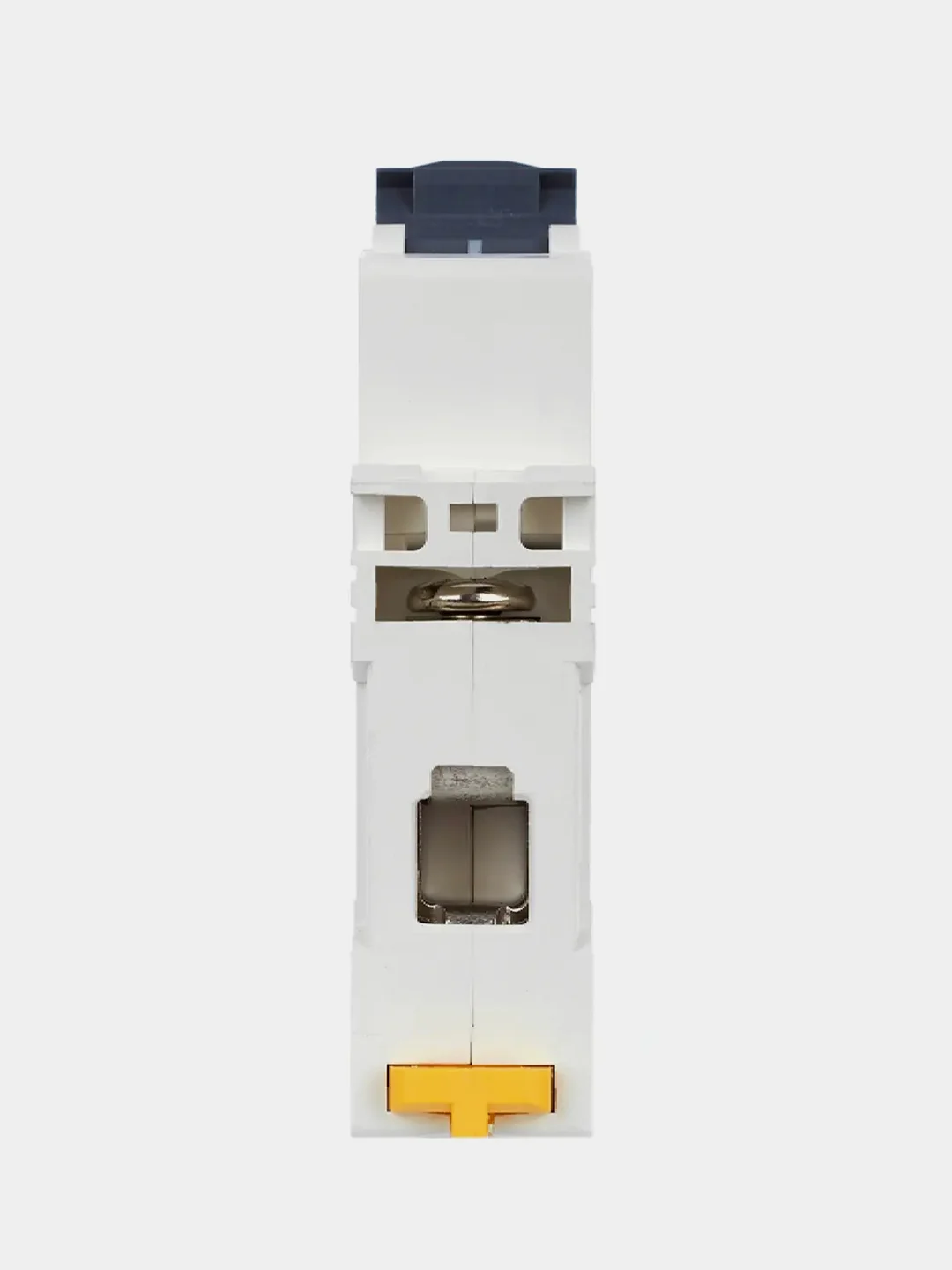

- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.

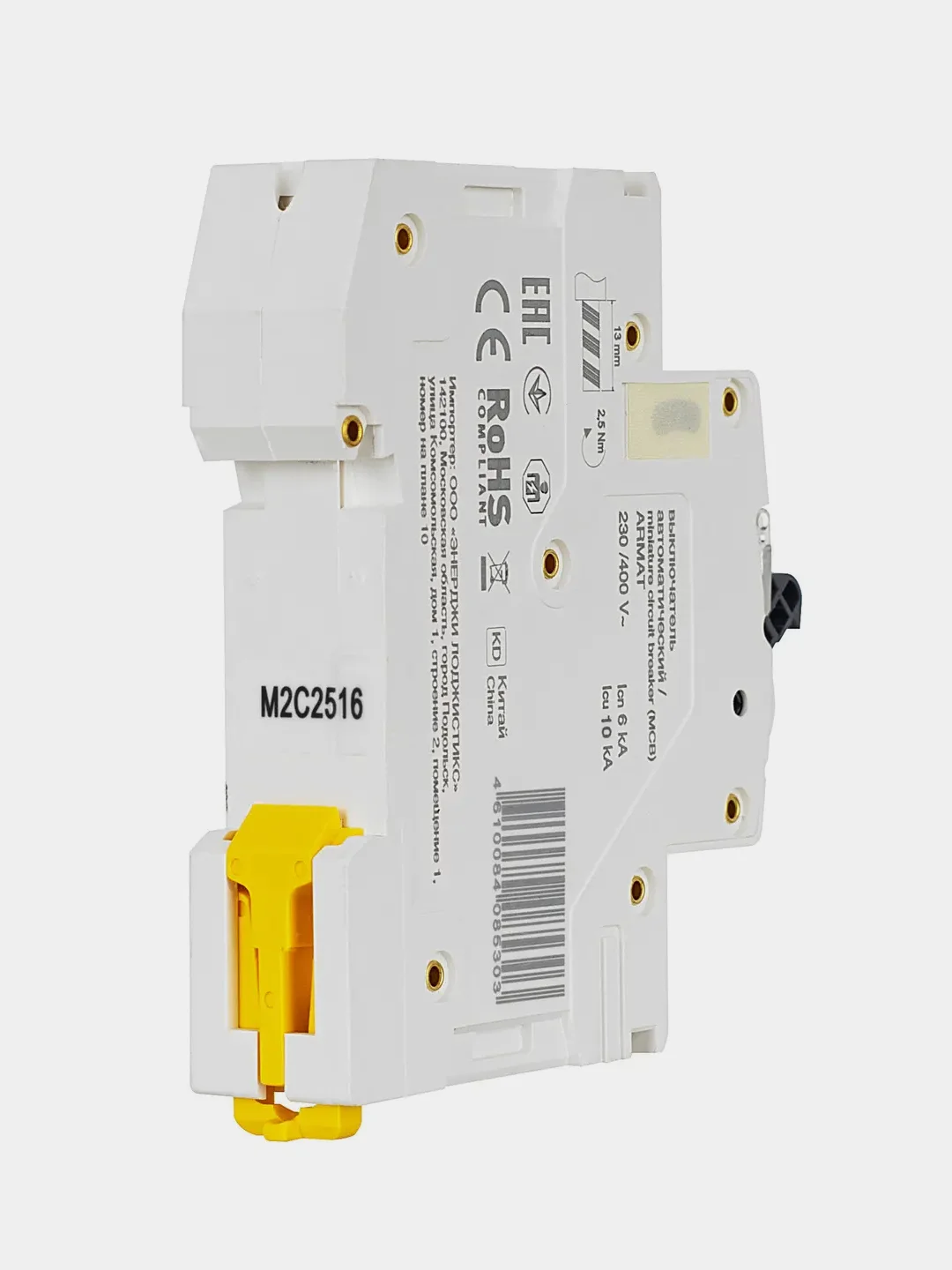

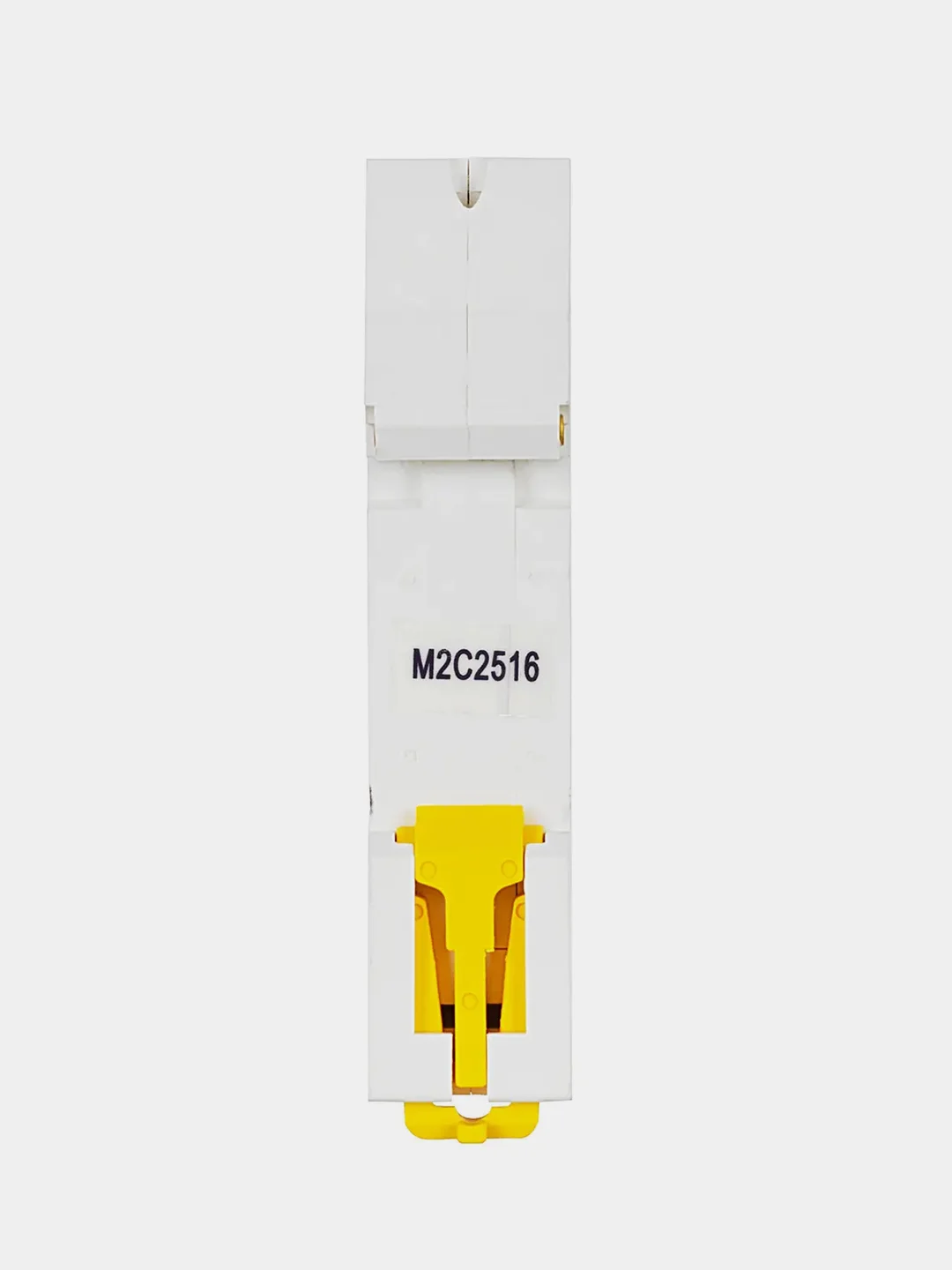

- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Номин ток, А
25.0
Количество полюсов
1
Номин импульсное выдерживаемое напряжение, кВ
6
Характеристика срабатывания - кривая тока
C
Тип напряжения
Переменный (AC)
Номин раб напряжение, В
230...400
Тип расцепителя
Тепловой, электромагнитный
Потери энергии, Вт
4.5
Отключающая способность по EN 60898, кА
6
Ширина по количеству модульных расстояний
1
Макс сечение входящего кабеля, мм²
25
Класс токоограничения
3
Частота, Гц
50
Степень защиты - IP
IP20
Мех износостойкость, циклов
20000
Электр износостойкость, циклов
10000
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Вес одного полюса, кг
0,116
Общ количество полюсов
1
Отключающая способность по IEC 60947-2, кА
10
Отключение нейтрали
Нет
Возможна дополнит комплектация
Да
Тип подключения
Винтовое соединение
Наличие теплового расцепителя
Да
Наличие электромагнитного расцепителя
Да
Наличие электронного расцепителя
Нет
Наличие дифференциального расцепителя
Нет
Время срабатывания расцепителя в зоне КЗ tm, с
0,1
Режим работы
Продолжительный-S1
Ремонтопригодность
Нет
Номин напряжение изоляции Ui, В
500
Количество защищенных полюсов
1
Рабочая температура окружающей среды, °C
-40...70
Класс защиты от поражения электрическим током
0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА
6.0
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА
