Описание

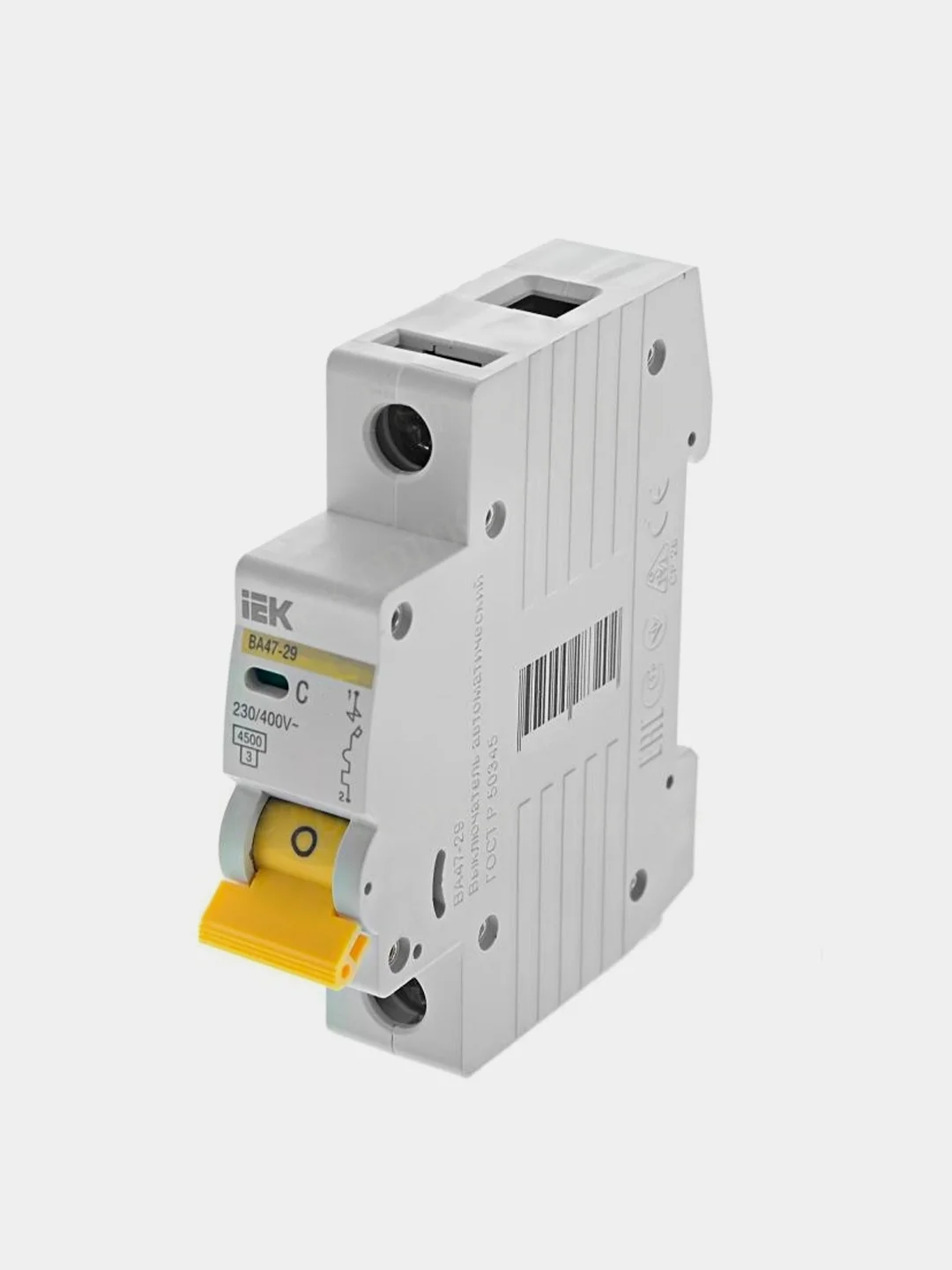

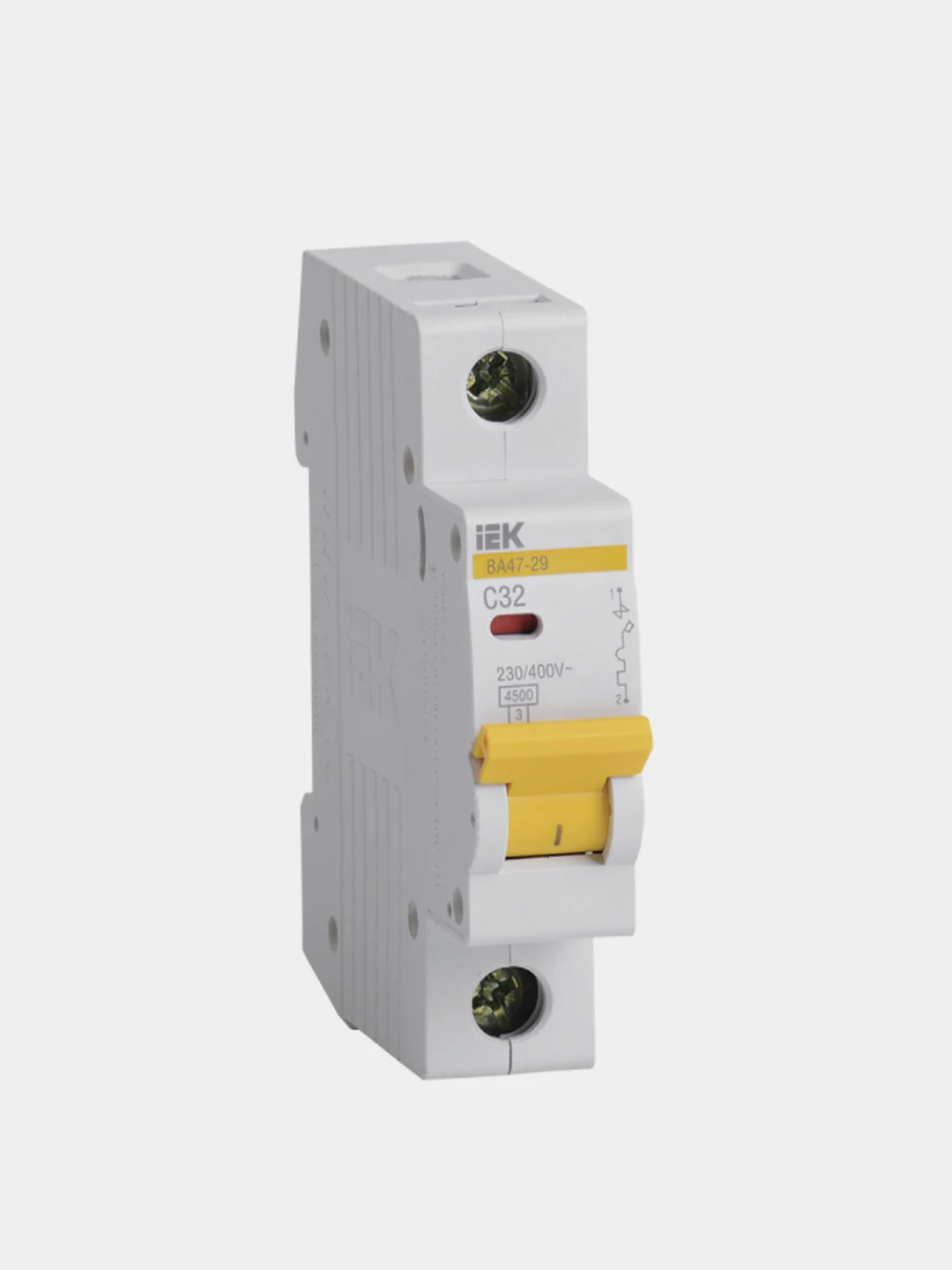

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN. Наличие индикатора положения контактов Широкий диапазон рабочих температур от -40 до +50 °С. Новый эргономичный дизайн рукоятки включения/выключения Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики:
Количество полюсов: 1P
Номинальный ток, А: 32
Характеристика срабатывания - кривая тока: С
Степень защиты IP: 20
Номинальная отключающая способность, А: 4500
Характеристики срабатывания электромагнитного расцепителя :С
Число полюсов: 1
Электрическая износостойкость, циклов ВО, не менее: 6000
Механическая износостойкость, циклов ВО, не менее: 20000
Максимальное сечение присоединяемых проводов, мм2: 25
Диапазон рабочих температур, °С: –40 ÷ +50
