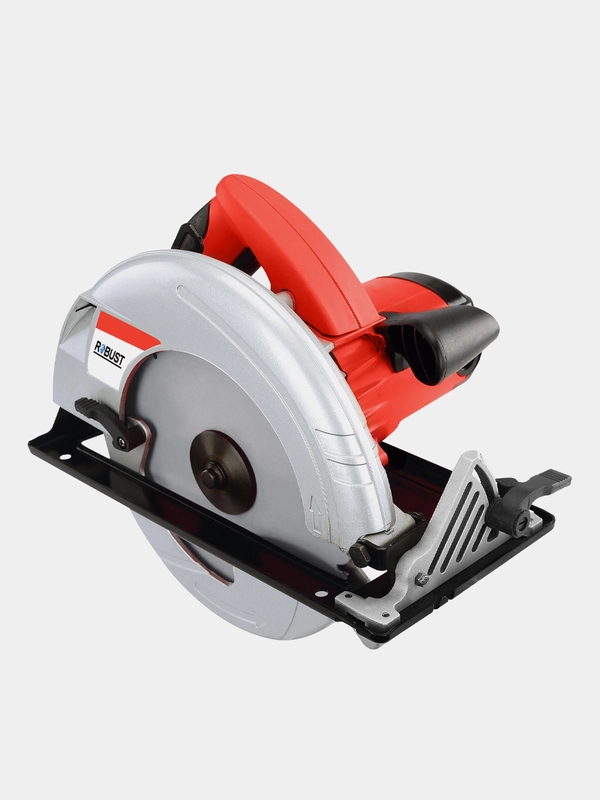

Профессиональная циркулярная пила RB23501 Robust.
Описание
Профессиональная циркулярная пила RB23501 Robust предназначена для распиловки древесины и фанеры. Мощный двигатель 2200 Вт позволяет работать на максимальную глубину. Система плавного пуска снижает нагрузку на редуктор. Стальная подошва обеспечивает высокий ресурс.
Производитель - Robust
Скорость без нагрузки, об/мин - 0-4700
Мощность, Вт - 2200
Материал - дерево
Диаметр, мм - 235
Масса, кг - 7
Глубина реза 90°, мм - 85
Глубина реза 45°, мм - 52
Напряжение, В - 220
Частота, Гц - 50
Посадочный размер, мм - 25,4
Лазерная направляющая для точных пропилов - да
Инструкция
Регулировка глубины реза
Для регулировки глубины реза ослабьте гайку, зажимающую площадку основания. Удерживая основание одной рукой, поднимите или опустите корпус на нужную глубину, надежно затяните гайку.
Регулировка угла наклона диска
Отрегулируйте угол наклона диска, ослабив болт на наклонном корпусе основания. Пильный диск может быть наклонен к основанию на максимальный угол 45°. После выполнения требуемой регулировки всегда следите за тем, чтобы болт корпуса был тщательно затянут.
Регулировка направляющей
Положение реза можно регулировать, перемещая направляющую влево или вправо после ослабления ее винтового зажима. Направляющая может быть установлена как с правой, так и с левой стороны инструмента.
Эксплуатация пилы
Поместите пильный диск на пиломатериал и, выровняйте намеченную линию разреза с пильным диском, используя выемку в передней части диска. Это соотношение диска и пиломатериала должно оставаться неизменным независимо от наклона основания.
Пила должна быть включена до того, как пильный диск соприкоснется с пиломатериалами. Прямолинейное перемещение пилы с постоянной скоростью обеспечит оптимальное резание.
Предостережения
Перед началом пиления убедитесь, что пильный диск достиг полной скорости вращения. Если пильный диск остановится или издаст ненормальный шум во время работы, немедленно выключите пилу. Всегда следите за тем, чтобы шнур питания не проходил рядом с вращающимся пильным диском.
Демонтаж пильного диска
Чтобы заменить пильный диск, нажмите на рычаг блокировки, ослабьте болт с помощью гаечного ключа и извлеките пильный диск.
Установка пильного диска
Тщательно удалите все опилки, скопившиеся на шпинделе, болте и шайбах. Для установки пильного диска вогнутые стороны обеих шайб должны быть установлены по бокам пильного диска. Установите пильный диск на шпиндель и прикрепите шайбу. Для обеспечения правильного направления вращения пильного диска, направление стрелки на пильном диске должно совпадать с направлением стрелки на крышке пилы. С помощью ключа затяните шестигранный болт, удерживающий пильный диск, насколько это возможно. Затем нажмите на рычаг блокировки, зафиксируйте шпиндель и тщательно затяните болт. Убедитесь, что рычаг блокировки находится в исходном положении.
Проверка пильного диска
Поскольку использование тупого пильного диска приведет к снижению эффективности и возможной неисправности двигателя, заточите или замените пильное полотно, как только заметите истирание.
Проверка крепежных винтов
Регулярно проверяйте все крепежные винты и убедитесь, что они правильно затянуты, если какой-либо из винтов ослаблен, немедленно затяните его. Невыполнение этого требования может привести к серьезной опасности.
Техническое обслуживание двигателя
Обмотка моторного блока — это "сердце" электроинструмента. Соблюдайте должную осторожность, чтобы убедиться, что обмотка не повреждена и/или не намокла от масла или воды.
Проверка угольных щеток
В двигателе используются угольные щетки, которые являются расходным материалом. После чрезмерного износа угольной щетки произведите замену. Всегда содержите угольные щетки в чистоте и следите за тем, чтобы они свободно перемещались в щеткодержателе.
Замена угольных щеток
Снимите крышку щетки с помощью отвертки и достаньте угольную щетку. Поставьте новую щетку, убедитесь, что нет перекоса и закрутите крышку.
