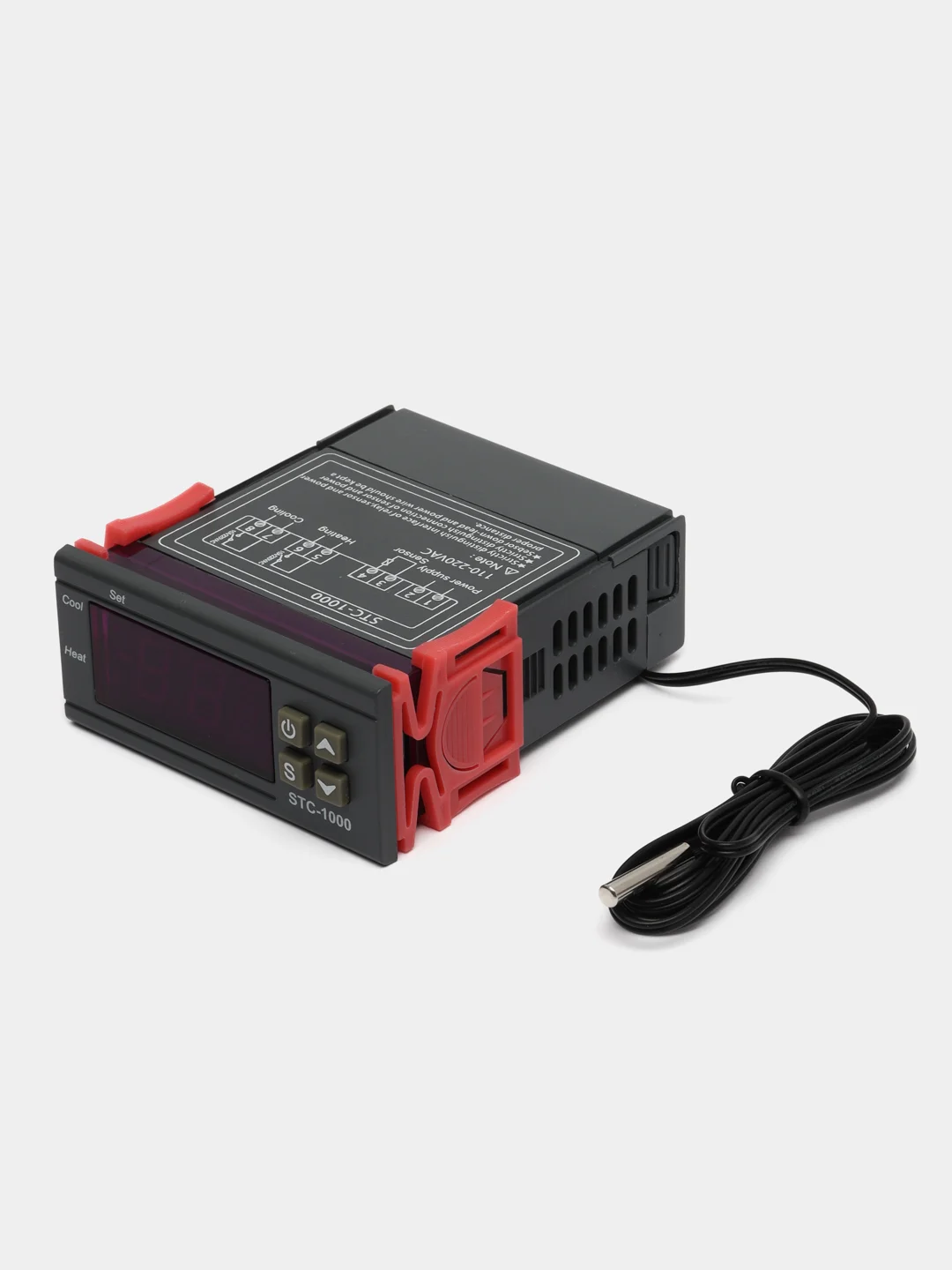

Терморегулятор цифровой STC-1000

Описание

Описание

Экран отображает два режима работы: нагрев и настройка, с четырьмя управляющими кнопками - включение/выключение, вход в режим программирования (S), и стрелки вверх и вниз.

Для включения/выключения удерживайте кнопку питания более 3 секунд. После первого включения термостат отображает текущую температуру среды.

Для просмотра программированной температуры используйте стрелку "вверх", для настройки гистерезиса - стрелку "вниз". Режим программирования активируется удержанием кнопки S более 3 секунд.

В программировании, удерживая S, устанавливайте температуру, дельту и задержку на включение. Кнопка включения/выключения сохраняет настройки, кратковременное нажатие выходит без сохранения. В случае ошибки (Er на дисплее), удерживайте любую кнопку до перезагрузки для сброса настроек на заводские.

Характеристики

1. Двухрежимная отображаемая информация: Цифровой термостат 220V STC-1000 обладает уникальной функцией отображения двух режимов работы - нагрева и настройки, что обеспечивает максимальное удобство при использовании.
2. Простое программирование: С четырьмя интуитивно понятными кнопками - включение/выключение, вход в режим программирования (S) и стрелки вверх и вниз, пользователь легко и быстро настраивает параметры термостата.
3. Широкий диапазон настроек: Позволяет пользователю программировать температуру в диапазоне от -50 до 99.9 градусов с точностью до десятых, а также настраивать гистерезис от 0.3 до 10 градусов с точностью до десятых.
4. Режим программирования с множеством опций: Пользователь может легко войти в режим программирования, удерживая кнопку S, и настраивать температуру, дельту и задержку на включение, что обеспечивает точное соответствие требованиям пользователя.
5. Безопасность и надежность: Система автоматического сброса настроек в случае ошибки (Er на дисплее) гарантирует безопасность и предотвращает потерю важных данных.
6. Совместимость с высоким напряжением: Подходит для использования с напряжением 220V, обеспечивая стабильную работу и эффективное управление температурой в различных условиях.

Функции

Режим P0 - охлаждение и обогрев

Для запуска охлаждения при высокой температуре установите режим C. Для активации нагрева при низкой температуре установите режим H.

Настройка гистерезиса P1

В режиме нагрева (H): если измеренная температура меньше заданной, включится нагрев с учетом гистерезиса, остановится при достижении заданной температуры.

В режиме охлаждения (C): если измеренная температура больше заданной плюс гистерезис, включится охлаждение, остановится при достижении заданной температуры.

Диапазон верхней настройки P2: установите максимальную температуру при настройке.

Диапазон нижней настройки P3: установите минимальную температуру при настройке.

Коррекция температуры P4

Коррекция измеренной температуры: Температура после коррекции = измеренная температура + значение коррекции.

Задержка запуска P5

При управлении компрессорным оборудованием установите задержку запуска, чтобы предотвратить мгновенное включение после выходного сигнала контроллера.

Сигнализация высокой температуры P6

При превышении заданной температуры отобразится ---, и звуковой сигнал включится, выход будет принудительно отключен.

Блокировка данных P7

Включив блокировку данных, предотвратите изменение текущих настроек, чтобы их изменить, отключите блокировку данных.

Восстановление заводских настроек P8

Нажмите SET, затем SET еще раз, чтобы включить P8, нажмите Rst для восстановления заводских настроек.

Инструкция по применению

1. Подключите источник питания и оборудование.
2. Введите P0 и выберите режим (H или C).
3. Нажмите SET, установите желаемую температуру, подтвердите Rst.
4. Индикатор OUT мигает при задержке, горит при выходе.
5. Цифровая трубка показывает состояние датчика и сигналы тревоги.
