Описание
Модуль MFRC-522 на сегодняшний день является одним из востребованных решений для реализации систем бесконтактной идентификации. Он использует технологию RFID (радиочастотная идентификация), позволяющую считывать информацию с бесконтактных карт и брелоков, что делает его идеальным для создания систем контроля доступа, платёжных систем и многого другого.

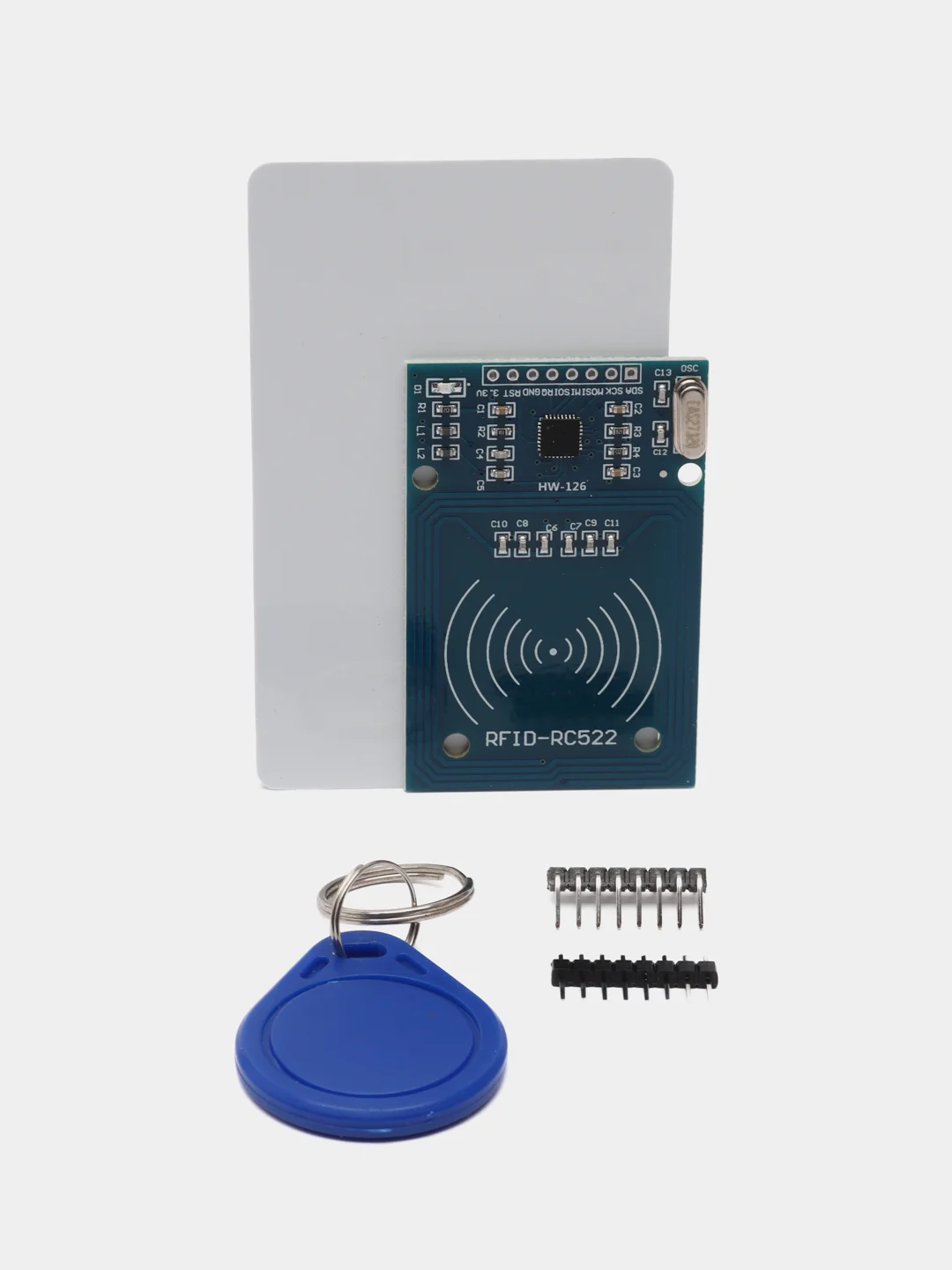

В комплект входит:

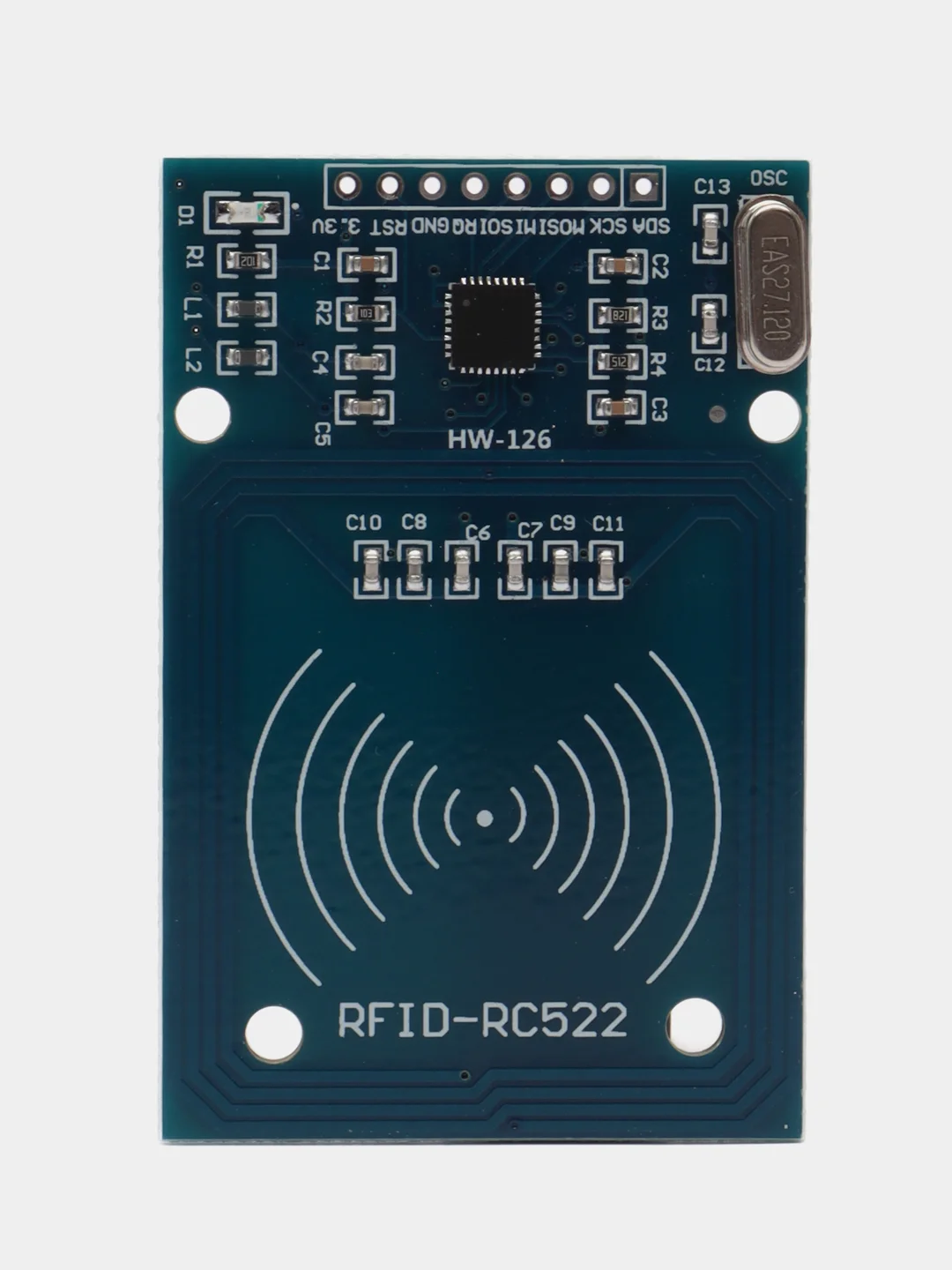

- Модуль считывателя MFRC-522, работающий на частоте 13,56 МГц, способный обеспечить быстрое и надёжное считывание;

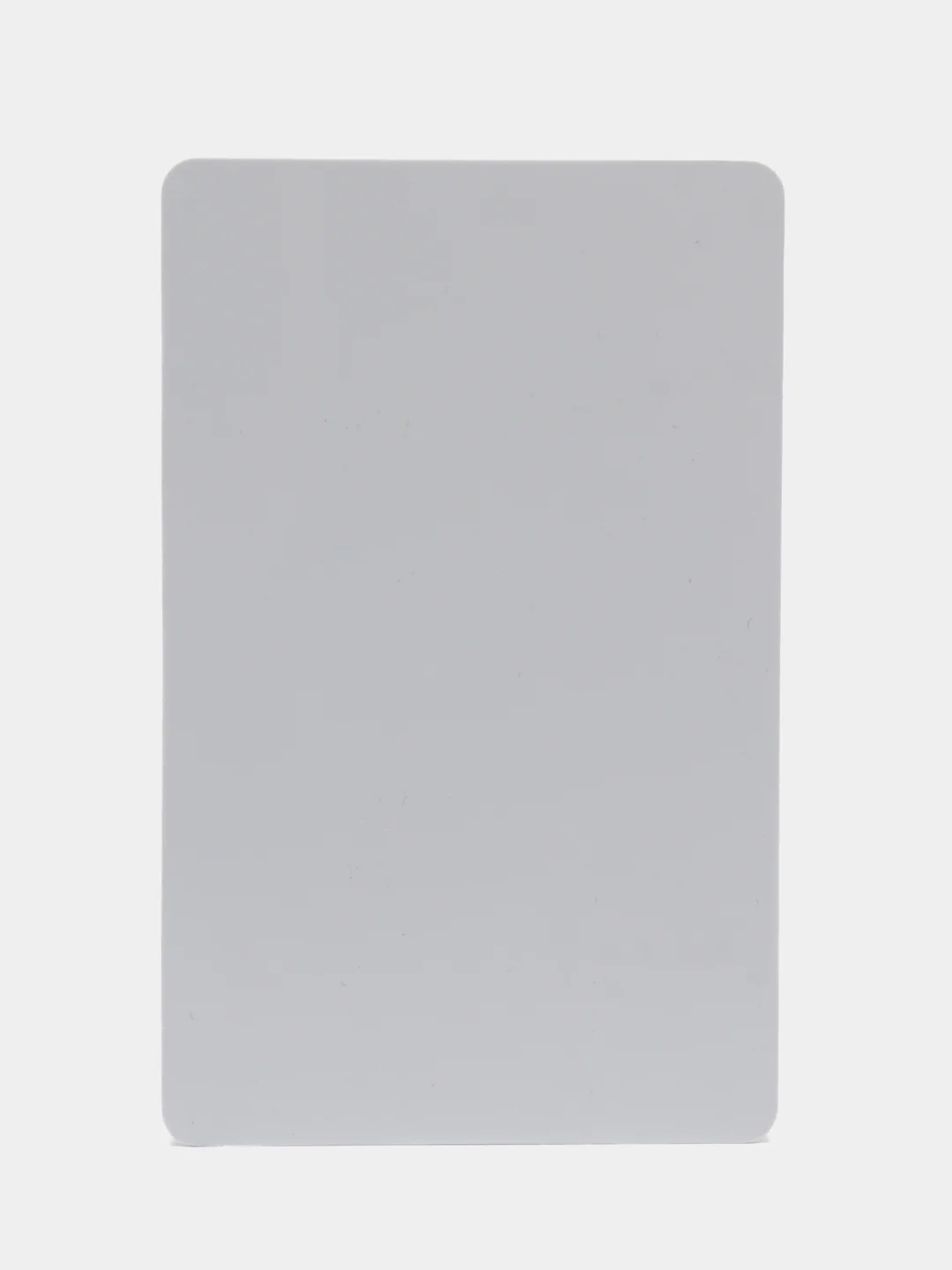

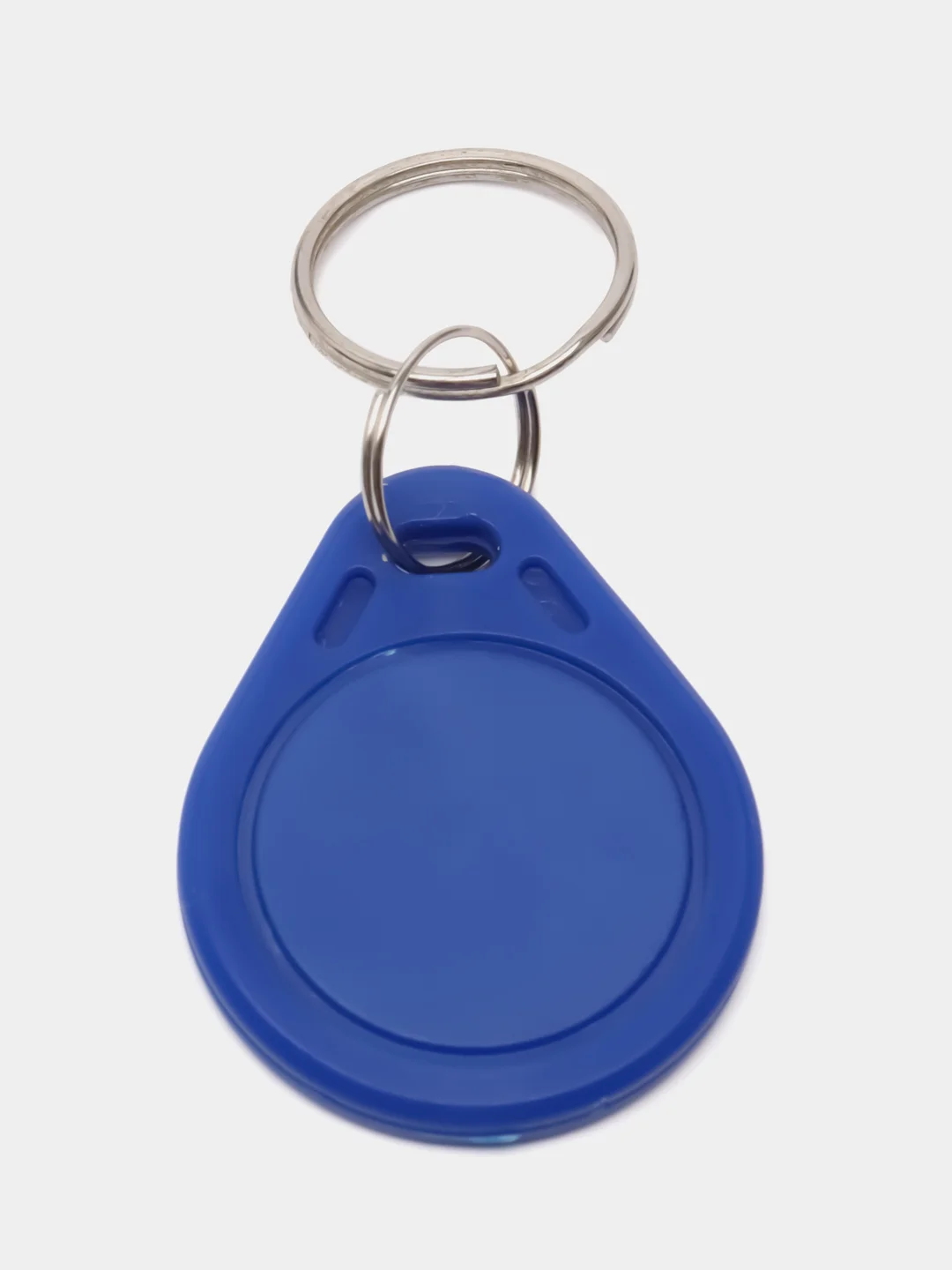

- Карта и брелок, которые используются в качестве идентификаторов и могут быть легко запрограммированы под конкретные нужды пользователя.
Преимущества модуля MFRC-522:
- Высокая совместимость: модуль легко интегрируется с различными микроконтроллерами, включая Arduino, что делает его доступным для широкого круга разработчиков и энтузиастов.
- Многофункциональность: благодаря технологии RFID модуль можно использовать в разнообразных проектах, от простых DIY-решений до развёрнутых промышленных систем.
- Гибкость настроек: комплектность с картой и брелоком дают возможность тестирования и настройки системы сразу после покупки, что значительно ускоряет разработку и внедрение.
- Доступность: модуль MFRC-522 и комплектующие предлагаются по привлекательной цене, что делает технологию RFID более доступной для различных категорий пользователей.
Использование модуля MFRC-522 не ограничивается только контролем доступа и платёжными системами. Его также можно применять для учета времени, логистических операций, управления производственными процессами и многого другого. С учетом возрастающей актуальности бесконтактных технологий MFRC-522 остаётся надёжным выбором для инновационных разработок.

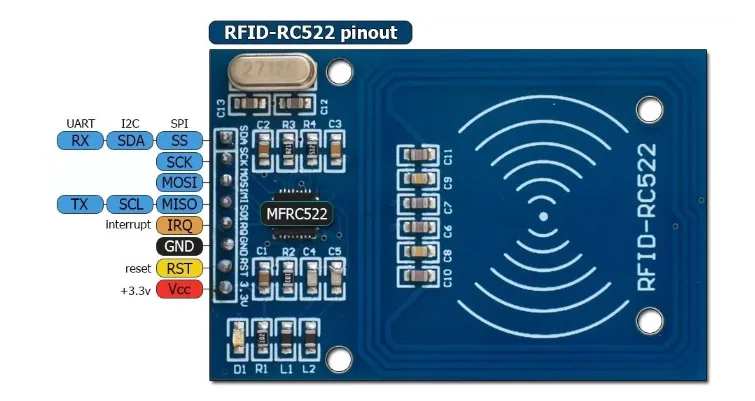

Микросхема MFRC522 поддерживает интерфейсы SPI, UART и I2C (см. рисунок ). Выбор интерфейса осуществляется установкой логических уровней на определенных выводах микросхемы. На данном модуле выбран интерфейс SPI
Назначение выводов интерфейса SPI:
- SDA – выбор ведомого;
- SCK –сигнал синхронизации;
- MOSI – передача от master к slave;
- MISO – передача от slave к master;
- RST – вывод для сброса;
- IRQ – вывод прерывания;
- GND – земля;
- Vcc –питание 3.3 В.
Сигнал сброса RST – это сигнал, поступающий от цифрового выхода контроллера. При поступлении сигнала LOW происходит перезагрузка считывателя. Также ридер установкой на RST низкого уровня сообщает, что находится в режиме сна, для вывода модуля из режима сна необходимо подать на данный вывод сигнал HIGH.
