Описание
Набор генератора дугового зажигания может вызывать дуговые разряды на своих выводах, при размещении выводов на определенном расстоянии.
Технические характеристики:
1. Напряжение питания: DC 3-5В (постоянное напряжение)
2. Рабочая частота: 20 кГц
3. Непрерывное время работы: 10 сек (свыше необходимо дополнительное охлаждение)
4. Размер: 70*17 мм
ИНСТРУКЦИЯ ДЛЯ ПАЙКИ

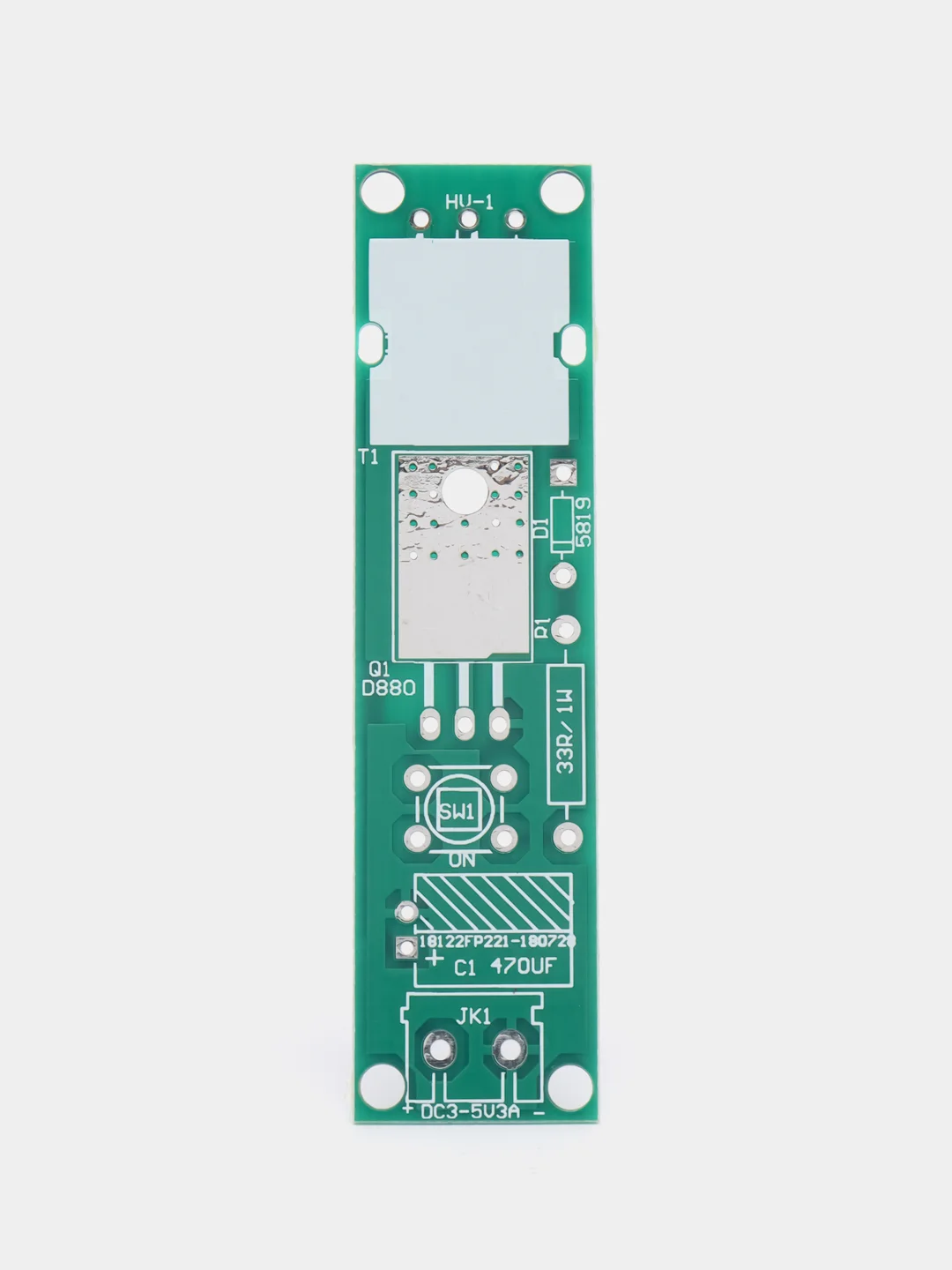

Шаг 1: Установите диод 1N4007 на D1. (обратите внимание на плате отмечена линия, с какой стороны должна быть серая полоса, отмеченная на диоде)

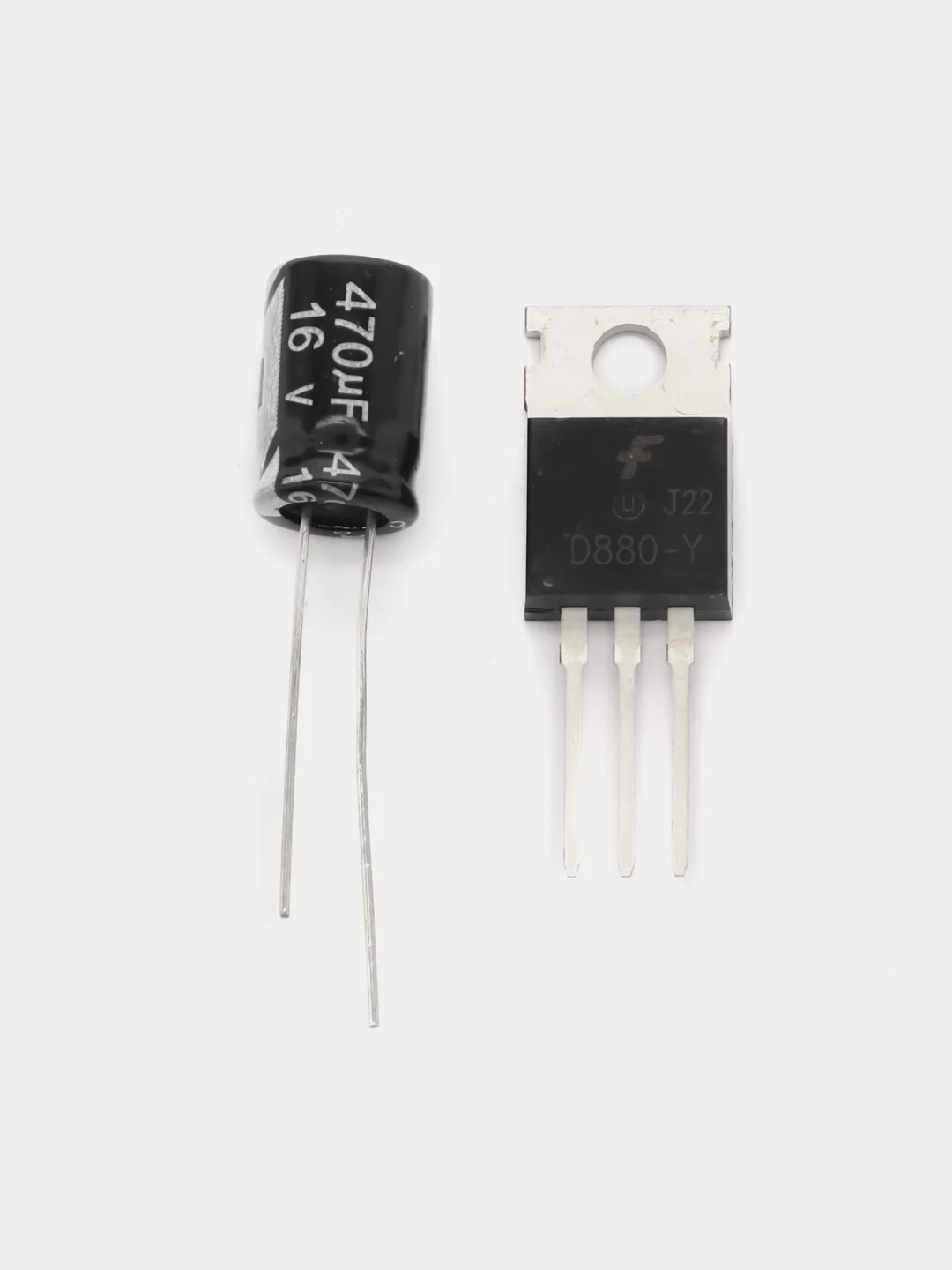

Шаг 2: Установите транзистор на Q1.

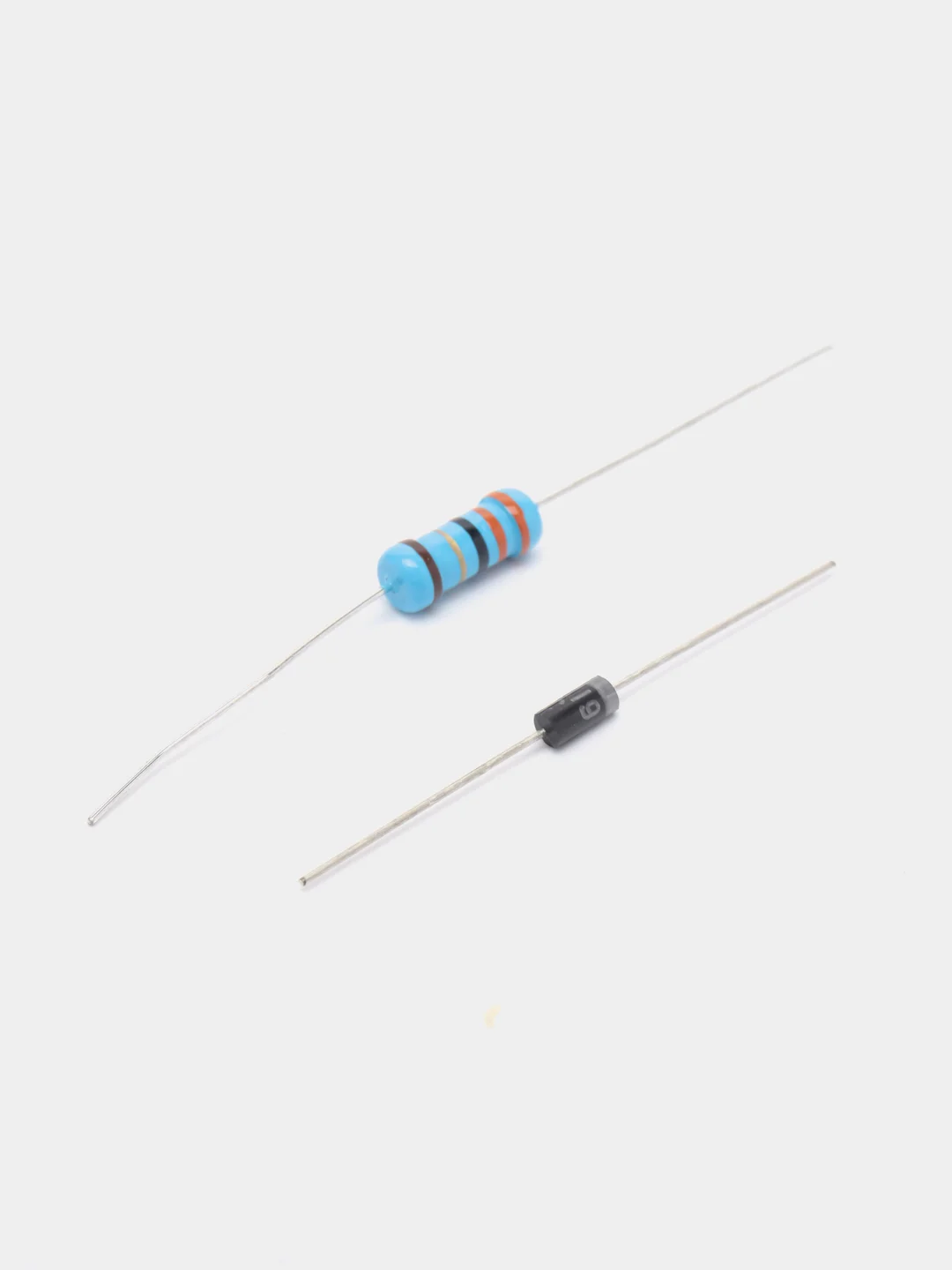

Шаг 3: Установите резистор 33Ом 1Вт R1.

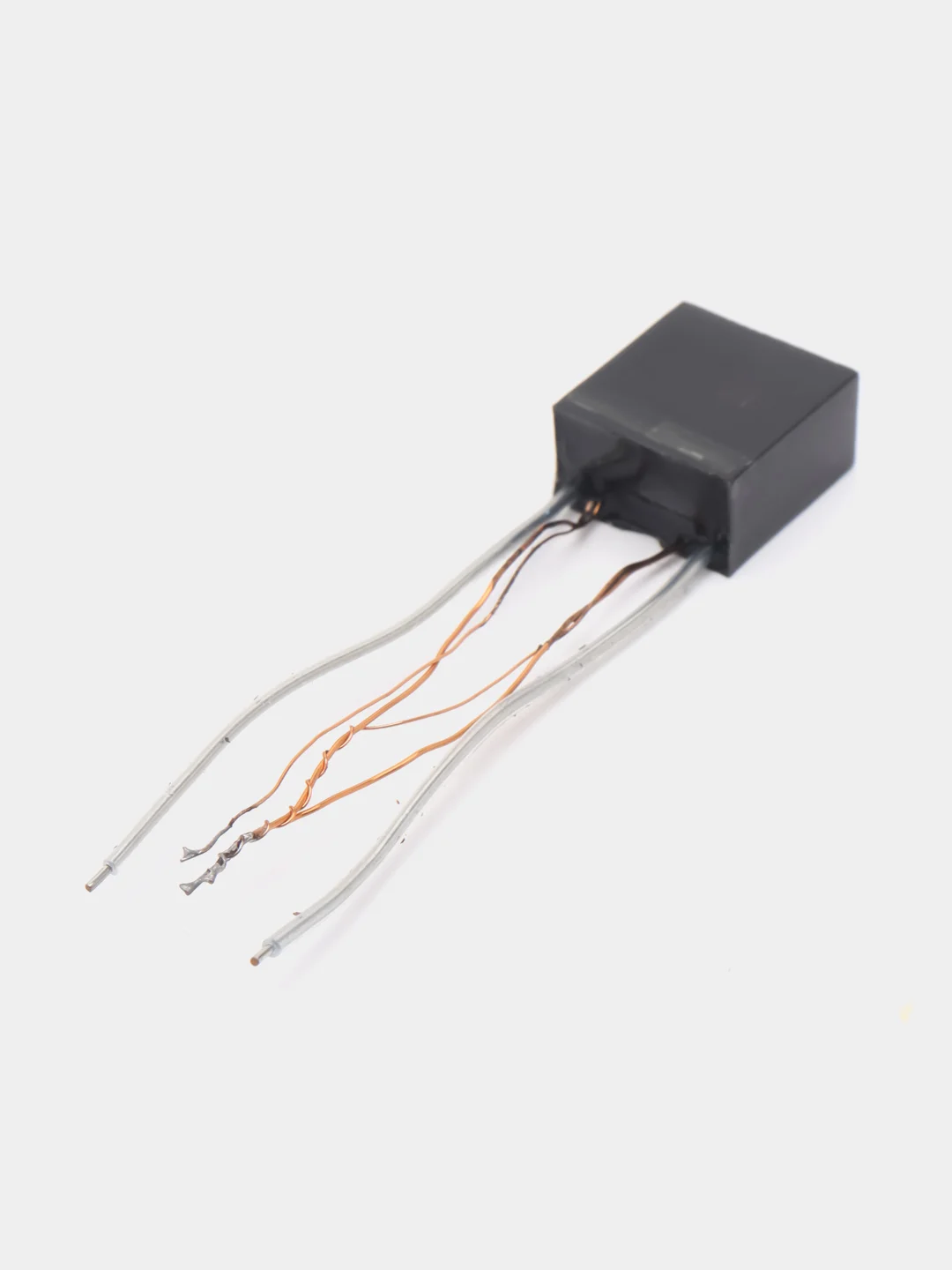

Шаг 4: Установите высокочастотный трансформатор на T1 и закрепите его стяжкой
Шаг 5: Установите тактовую кнопку на SW1.
Шаг 6: Установите электролитический конденсатор 470 мкФ 16В электролитический конденсатор C1. (обратите внимание, что длинная ножка конденсатора - плюс)
Шаг 7: Установите клемму для подключения питания на JK1.
Шаг 8: Подключите правильное рабочее напряжение для тестирования.
ПРИМЕЧАНИЕ ДЛЯ ПАЙКИ

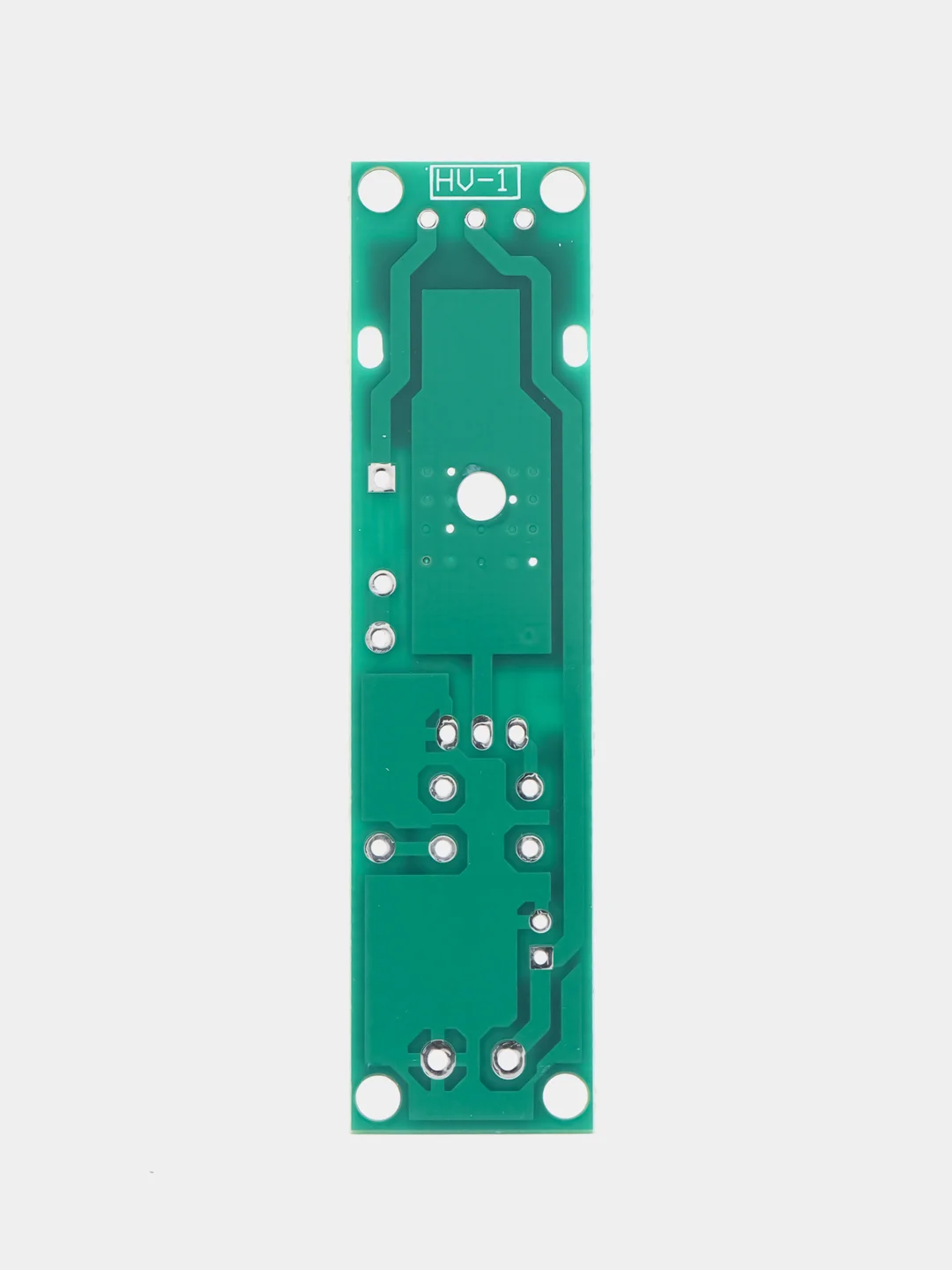

Паять провода от трансформатора нужно согласно разметке на плате:
1. Толстая разметка - припаивается толстый провод
2. Тонка разметка - припаивается тонкий провод
3. Толстая и тонкая разметка нужно припаять два провода вместе (толстый и тонкий)
!НЕ ИСПЫТЫВАТЬ НА ЛЮДЯХ И ЖИВОТНЫХ!
