Описание

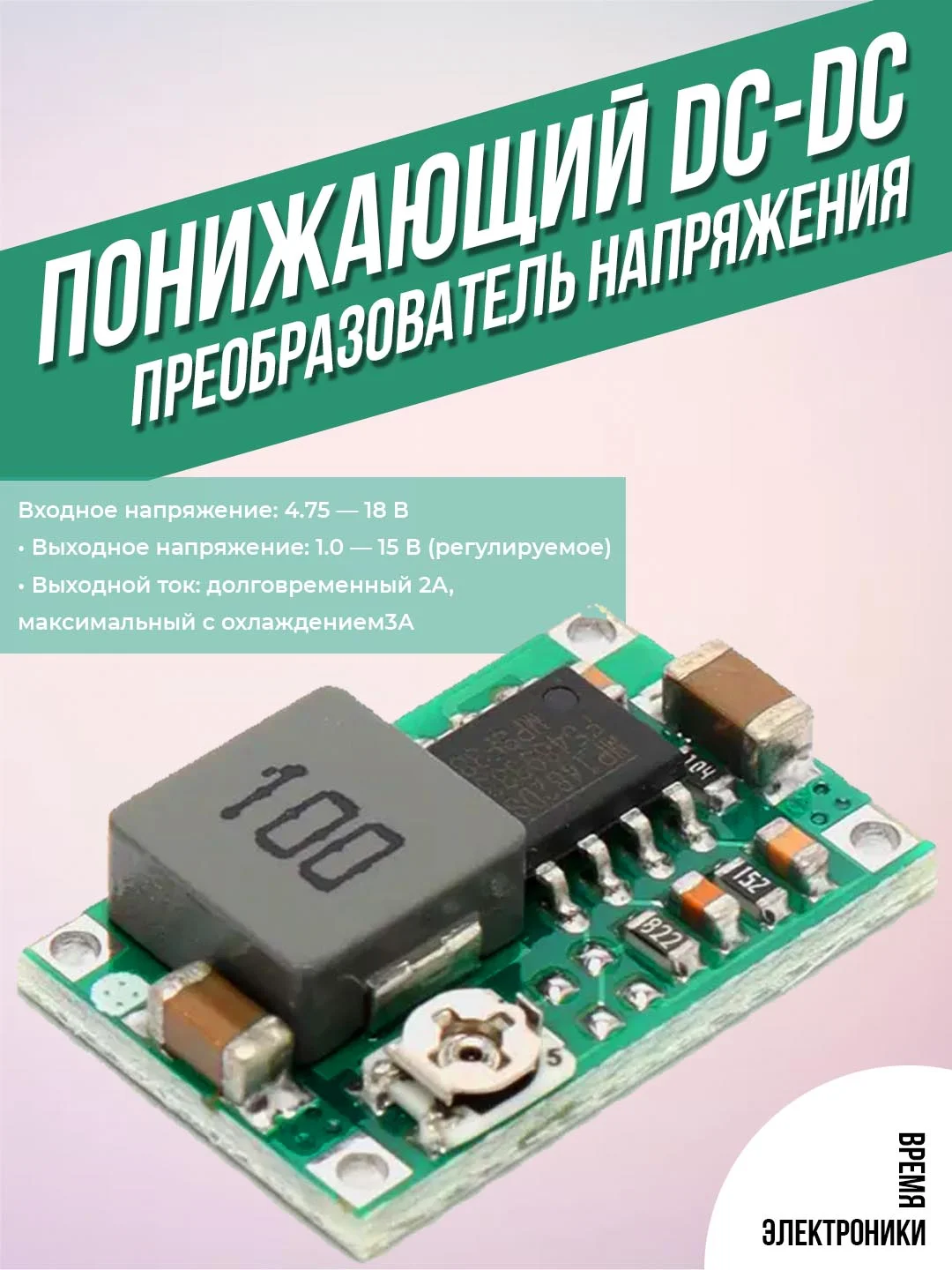

MINI360 на MP1482DS — понижающий DC-DC преобразователь напряжения на MP1482

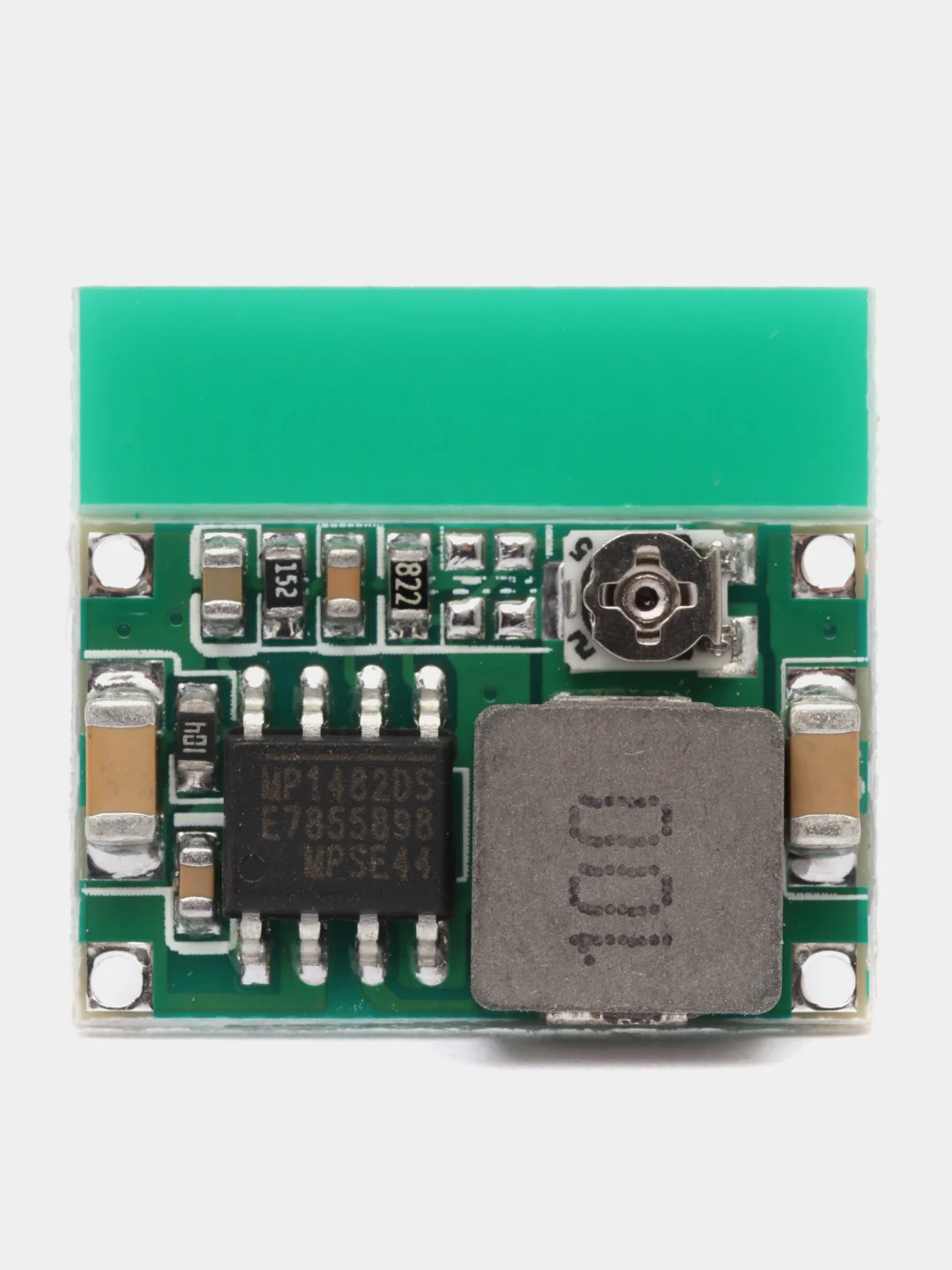

Mini-360 (MH-Mini-360/DSN-Mini-360/HX-Mini-360) — это импульсный регулируемый понижающий DC-DC стабилизатор напряжения с высоким КПД (до 96%). Построен модуль на чипе MP1482 (MP1482DS).
Понижающий DC-DC преобразователь MINI360 на MP1482DS, Размеры: 11x17.5x4 мм, (Uвх.=4.75-18В, Uвых.=1-15В, Imax=2А)
Технические характеристики:
- Модель: HW-187/Mini360
- Входное напряжение: 4.5 В ~ 23 В DC
- Выходное напряжение: 1 В ~ 20 В DC
- Блокируемое напряжение: менее 4.0 В
- Падение напряжения: до 8%
- Выходной ток:
• продолжительный: до 2 А
• кратковременный: до 3 А (дополнительное охлаждение)
- Чип преобразователя: MP2307DN MPS, синхронный
- Частота переключения ШИМ: 340 кГц
- Эффективность преобразования (КПД): до 96%
- Управление: регулировка напряжения на выходе
- Способ настройки: вращением подстроечного резистора
- Дополнительные функции: нет
- Монтажные отверстия: нет
- Защита от переполюсовки: нет
- Контактная группа: отверстия для пайки проводов
- Габариты: 17.8 × 11.9 × 4.3 мм
- Рабочая температура: от -40°C до +85°C
- Вес: 3 г
Принципиальная схема преобразователя Mini-360
Схема преобразователя, представленная ниже, может отличаться от Mini-360 как количеством элементов, так и номиналом.
Чтобы настроить требуемое выходное напряжение используется переменный резистор (R1). Если нужно получить стабильное напряжение, к примеру 5 В, тогда нужно заменить переменный резистор R1 на постоянный, как указанно в таблице ниже:
Схема подключения DC-DC преобразователя

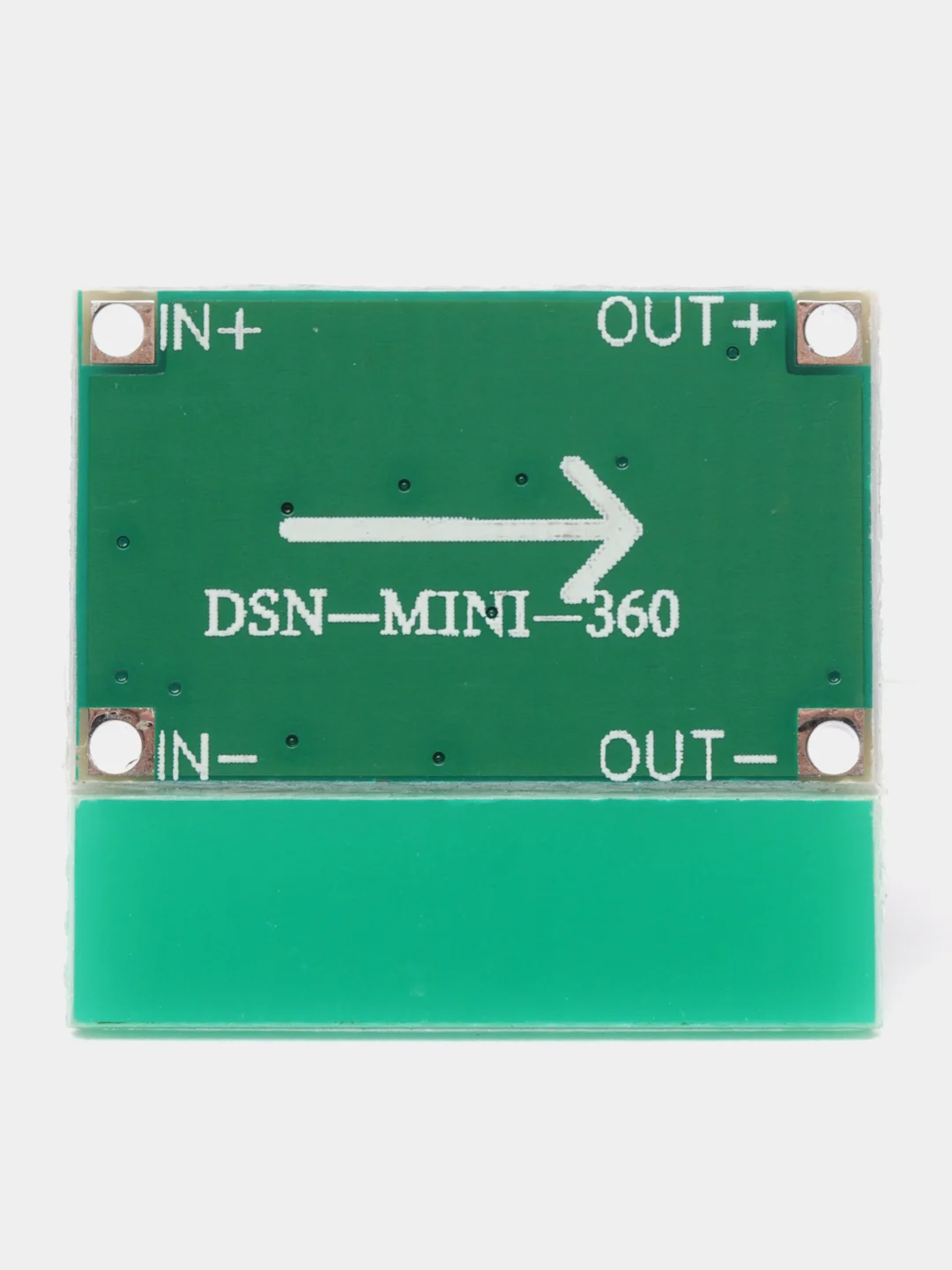

Подключается Mini-360 очень просто, не стабилизированное напряжение подается на контакты модуля +IN и -IN (плюс и минус соответственно), а выходное напряжение снимается с контактов платы +OUT и -OUT.
При нагрузке до 1.8 А просадки напряжения минимальны, а температура приемлема. Если ток потребления превышает 1.8 А, плата сильно нагревается и срабатывает тепловая защита, а выходное напряжение падает сильно. Проблема решается при дополнительном охлаждении чипа.
