Описание
Напряжение управления: 5 Вольт.
Коммутируемое напряжение максимальное: АС 250 Вольт.
Максимальный ток: 10 Ампер.
Логику срабатывания реле можно выбрать перемычкой.
Управляется реле током больше 4 мА.
На плате модуля расположены индикаторы в виде светодиодов: красный светодиод - индикатор питания модуля, зеленый светодиод - индикатор работы каждого реле.
Размеры 41*50*13мм.

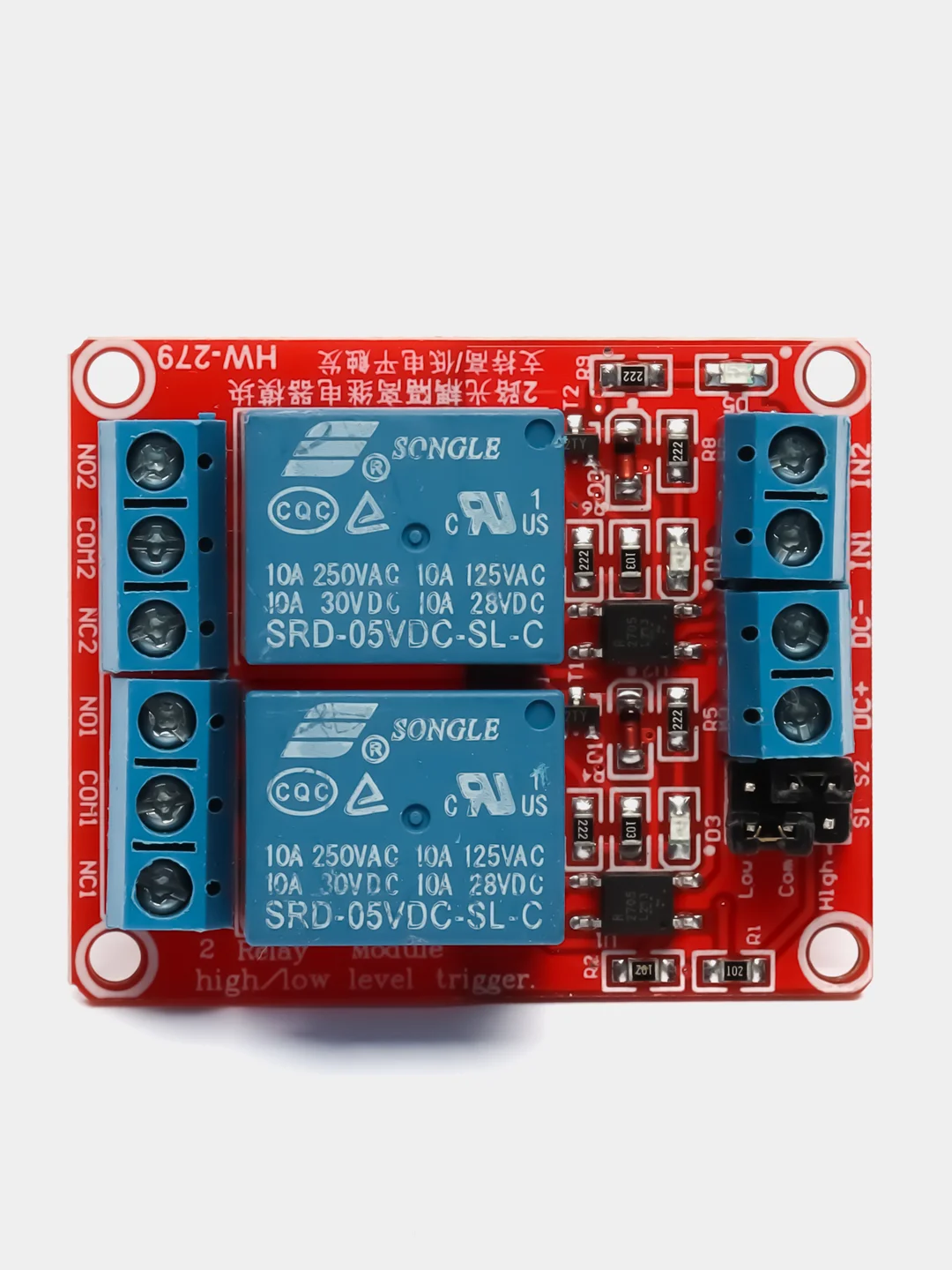

Распиновка контактов:
IN1- подача сигнала управления одним реле.
IN2- подача сигнала управления вторым реле.
DC+- анод питания реле.
DC- -катод питания реле.
NO1- 1 выходной нормальнооткрытый контакт.
COM1- 1 цепь управления землей.
NC1- 1 выходной нормальнозакрытый контакт.
NO2- 2 выходной нормальнооткрытый контакт.
COM2- 2 цепь управления землей.
NC2- 2 выходной нормальнозакрытый контакт.
