Описание

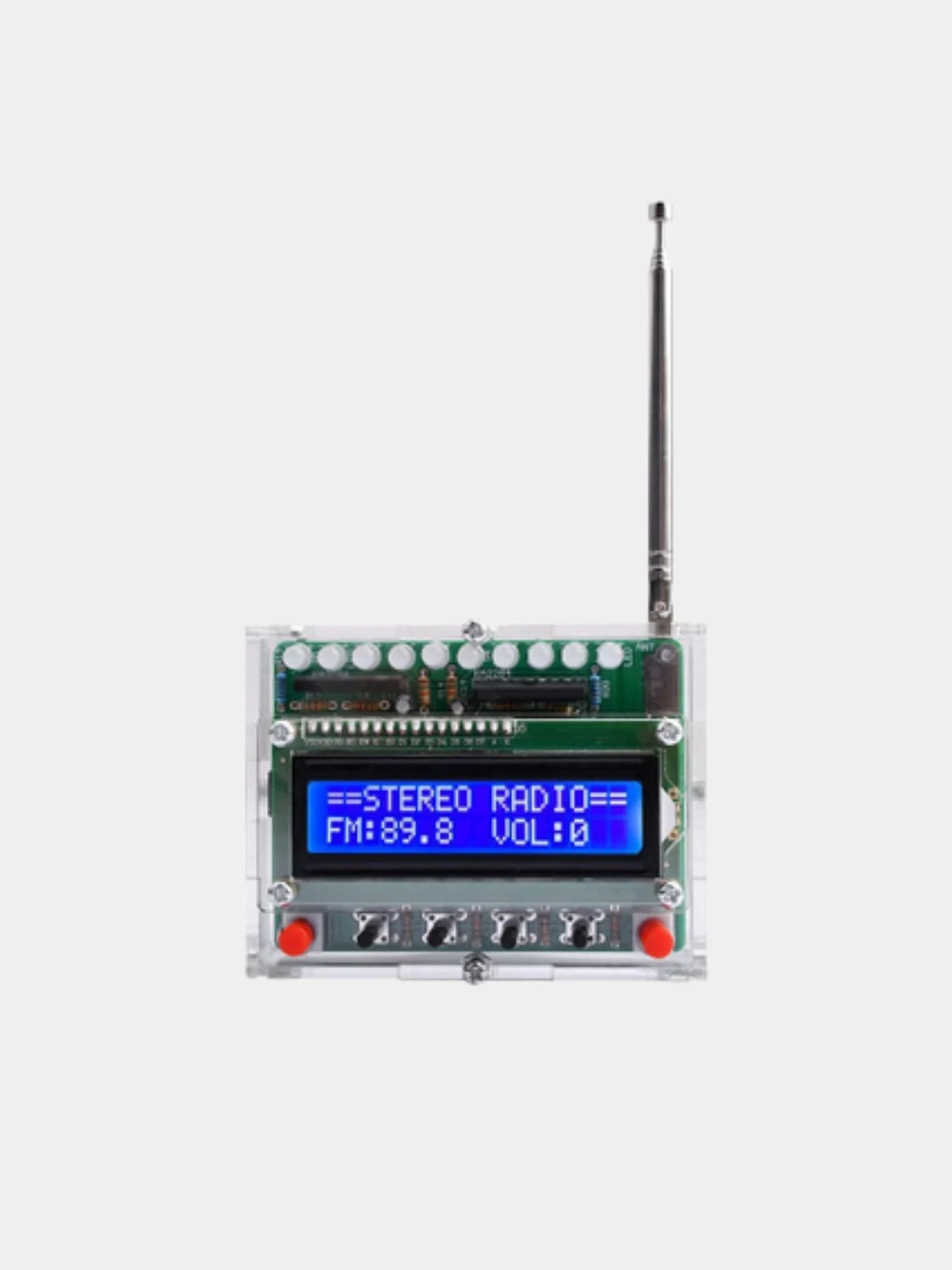

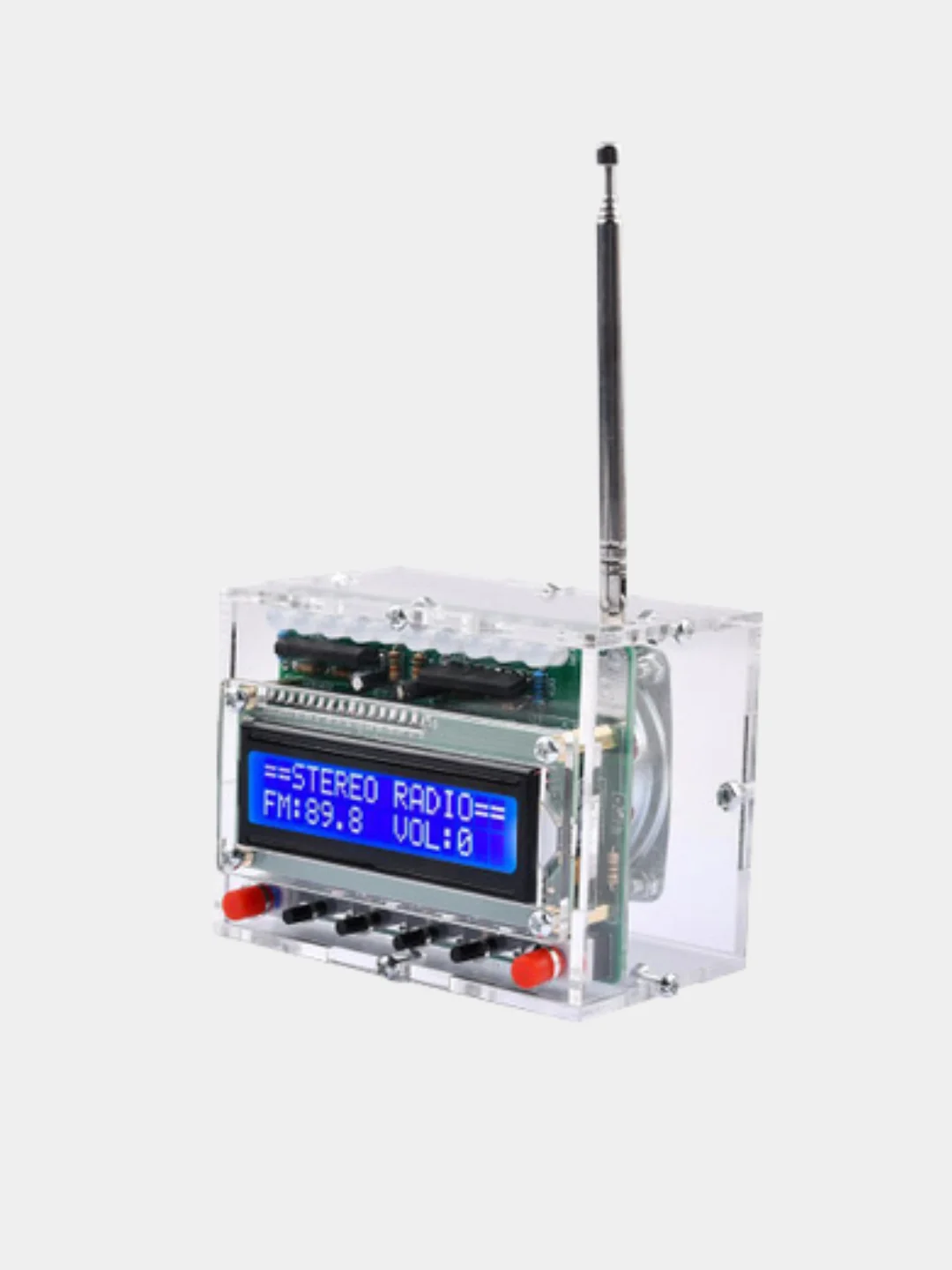

Эта модель приемника имеет рабочее напряжение 5 В постоянного тока и поддерживает питание USB от компьютера и мобильное зарядное устройство. Радиоприемник использует цифровую настройку и регулятор громкости. Более удобно искать радиостанции и регулировать громкость.
Характеристика радиоприемника:
- Диапазон частот: 87-108 МГц
- Точность частоты: 0.1 МГц

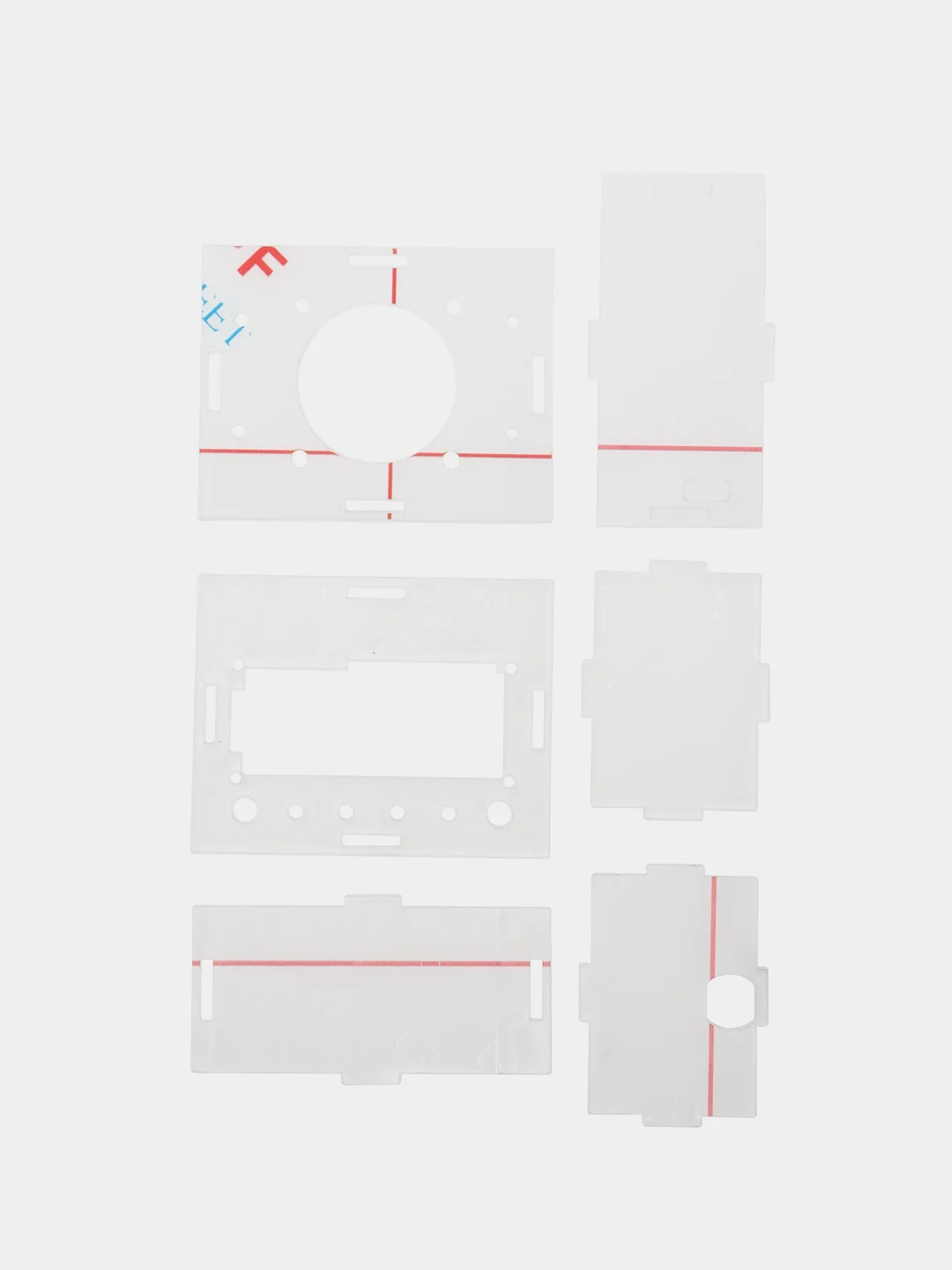

- Размер корпуса: 90*70*55 мм
- Рабочее напряжение: 5В DC (постоянное напряжение)
- Выходная мощность: 5Вт
- Выходной канал: Моно
- Дисплей: LCD1602
- Эквивалентный уровень шума: >= 30 дБ
- Рабочая температура: -40 ℃ ~ 85 ℃
Методы использования:
1. Нажмите Левую кнопку, чтобы включить/выключить источник питания.
2. Нажмите правую кнопку для включения/выключения индикатора спектра.
3. Нажмите S + или S-для регулировки громкости.
4. Нажмите P + или P-для регулировки частоты приема и fm-станции.

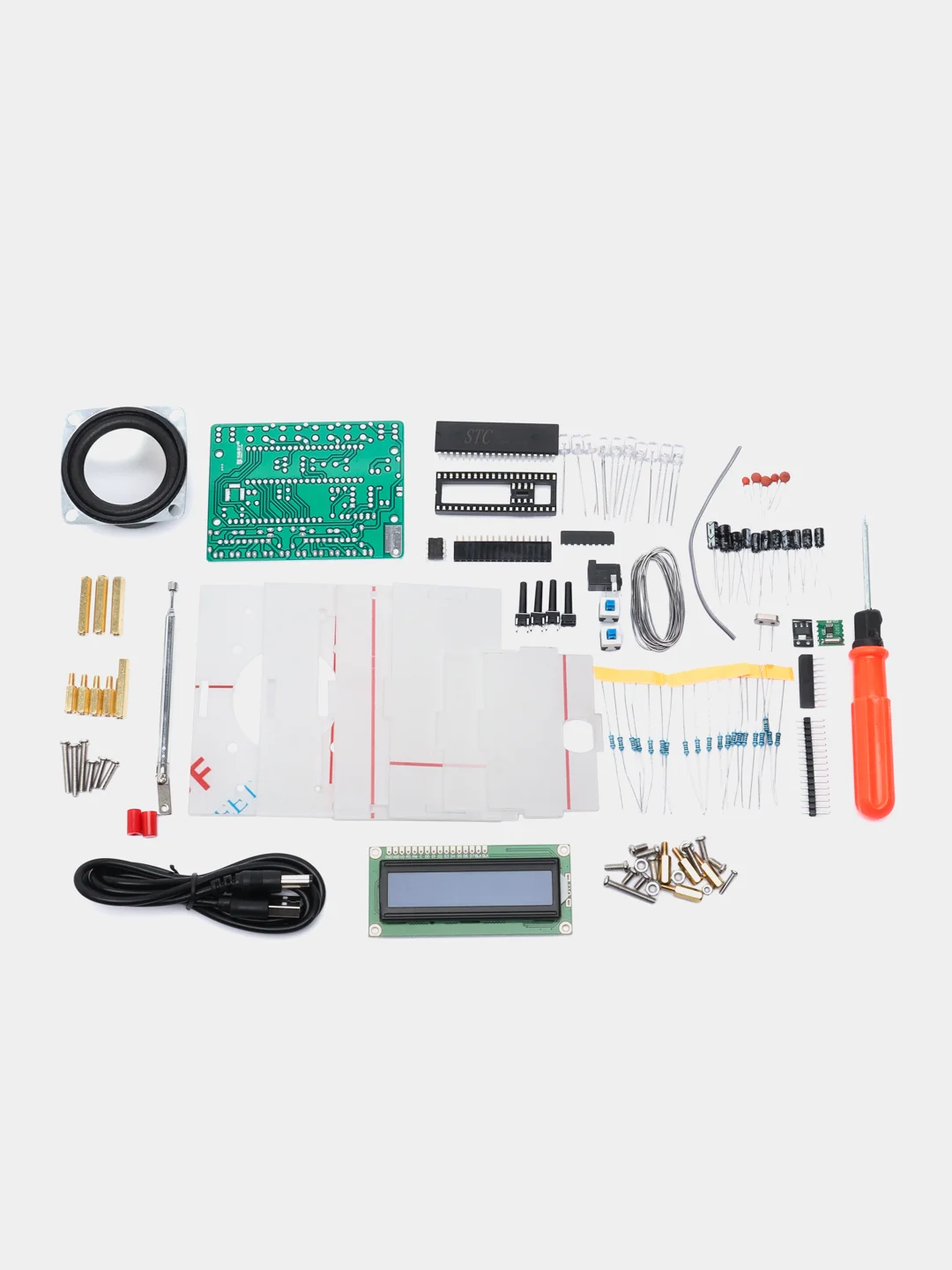

Инструкция по пайке (для удобства):

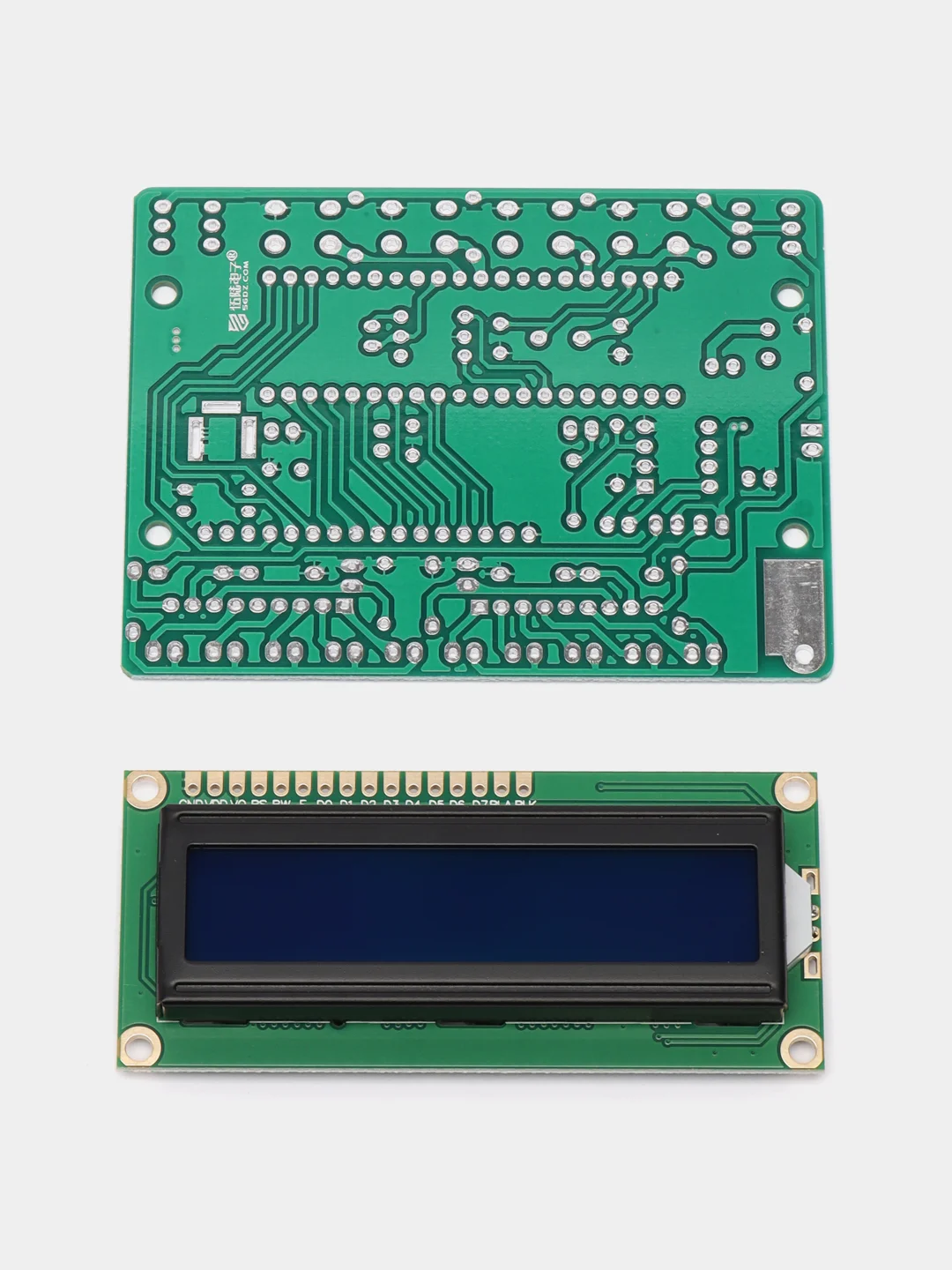

1. Необходимо припаять модуль приёмника (RDA5807) и резисторы (номиналы резисторов указаны на плате)
2. Следующим необходимо припаять конденсаторы (электролитические и керамические (также номиналы конденсаторов указаны на плате). Электролитические конденсаторы полярные (соответственно, длинная ножка (+), короткая (-).
3. Следующим этапом нужно припаять держатели для микросхем.
4. Следующим этапом нужно припаять KA2284 (индикатора уровня сигнала)
5. Следующим этапом в любом порядке нужно припаять светодиоды, кнопки и разъем питания
Для работы вам понадобятся: паяльник, мультиметр и флюс для пайки. Все детали для пайки указаны на плате. Все детали припаиваются с одной стороны платы. Микросхемы припаиваются согласно положению на плате. Инструкция в комплекте
