Описание
Датчик KY-031 “чувствует” удары по корпусу объекта в котором он смонтирован. Устанавливается
в охранные системы автомобилей, мотоциклов, велосипедов. Модуль датчика удара применяется
в охранной сигнализации дверей и ворот.
На основе модуля можно сделать электронный замок, реагирующий на стук в дверь с
определенным ритмом. Одно из применений датчика KY-031 – электронный барабан.
Характеристики:
Напряжение питания, В
- предельное 24
- номинальное 5
Модуль датчика наиболее чувствителен к ударам направленным поперек плоскости платы.

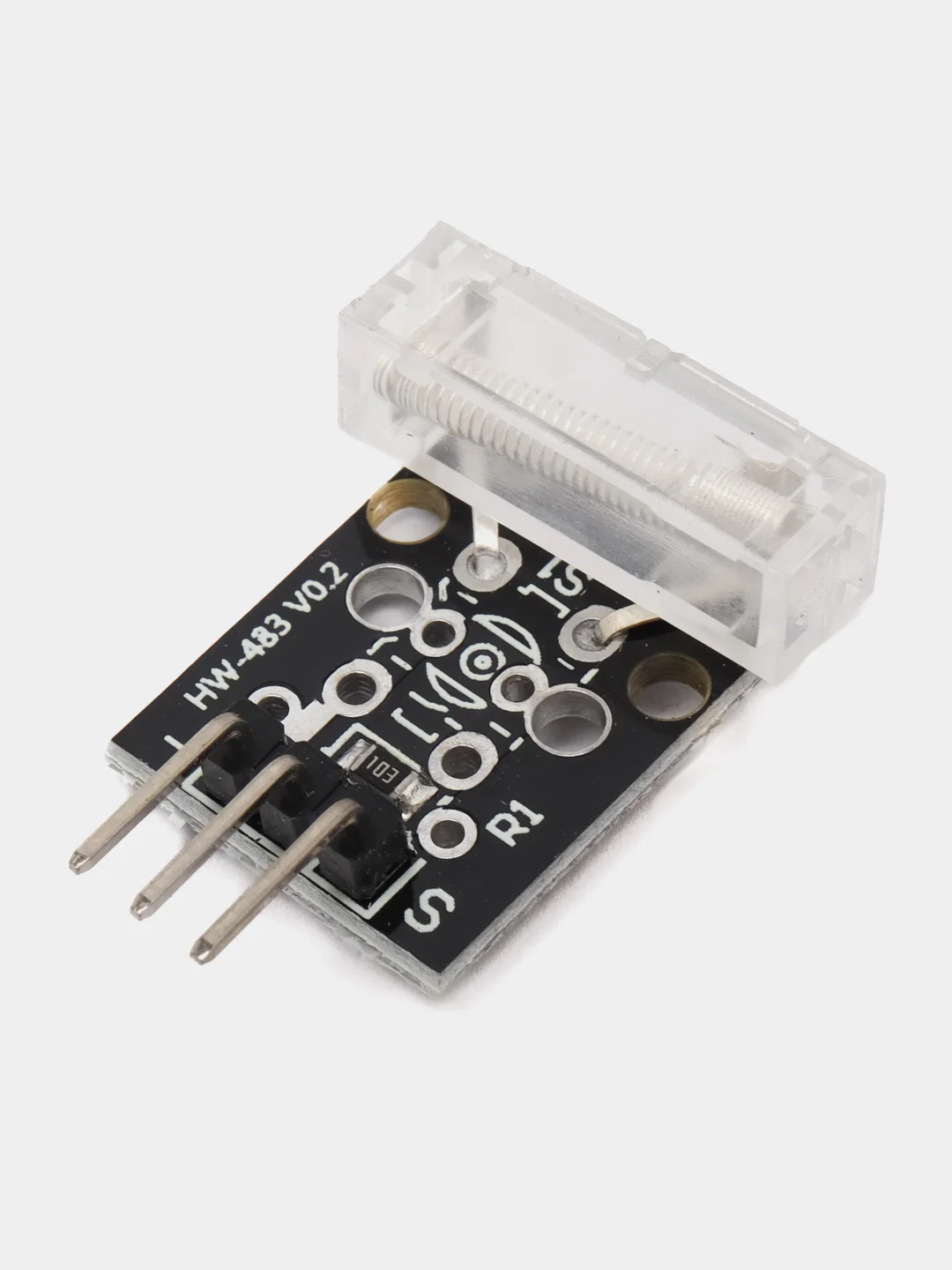

Воздействие воспринимает чувствительный элемент, представляющий собой пружину, конец
которой окружен контактами. При ударе пружина изгибается, конец пружины касается контактов
и цепь датчика KY-031 замыкается. Как изображено на схеме между входом питания и выходом
датчика находится резистор 10 кОм. При срабатывании датчика замыкается контакт, который
может быть соединен с входом самых различных приборов. При использовании контакта питания
на выходе датчика KY-031 при отсутствии срабатывания также напряжение питания, а при
срабатывании короткие импульсные понижения напряжения до нуля вольт.
