Описание
Программируемый контроллер на базе ATmega 2560.

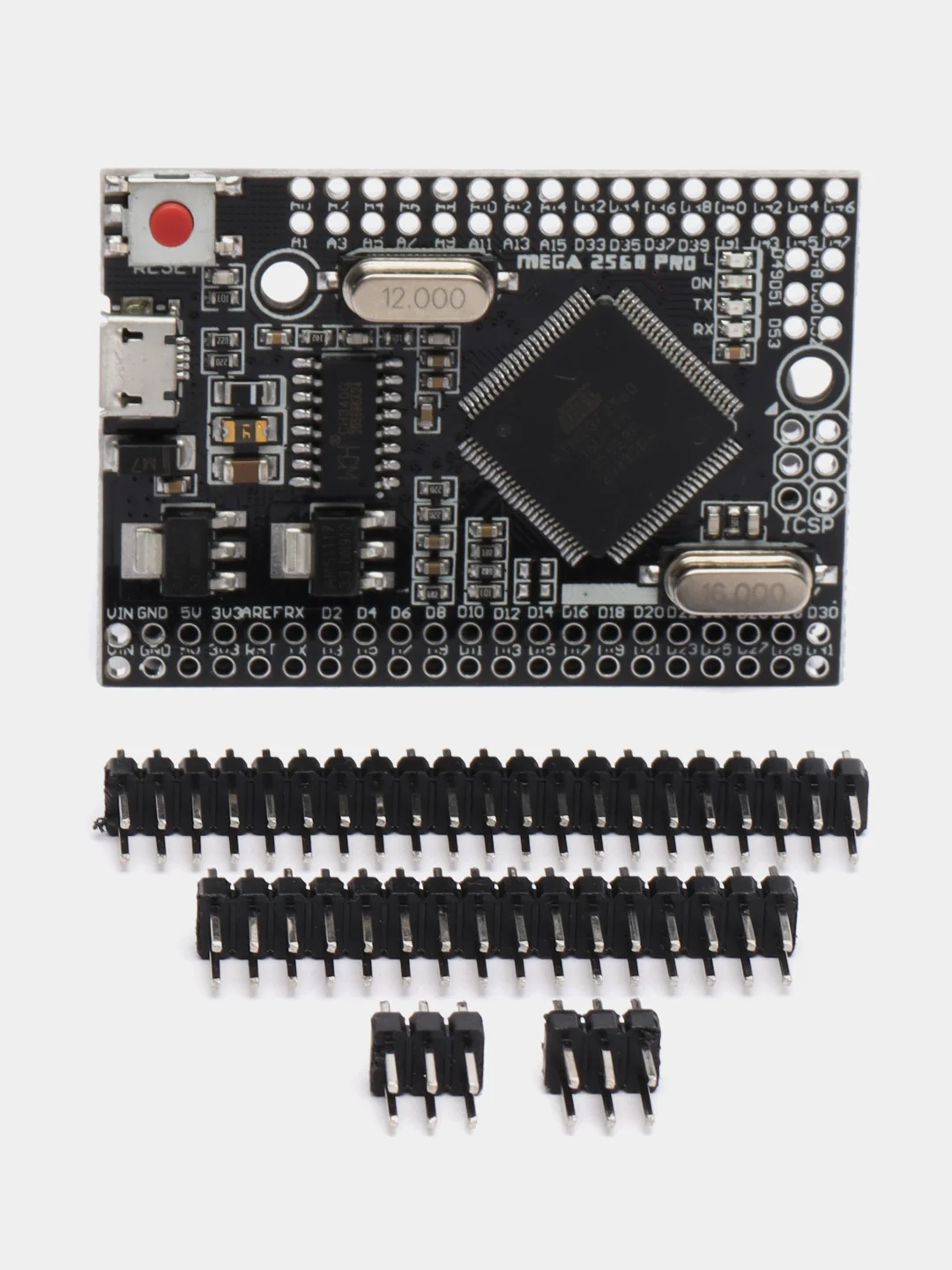

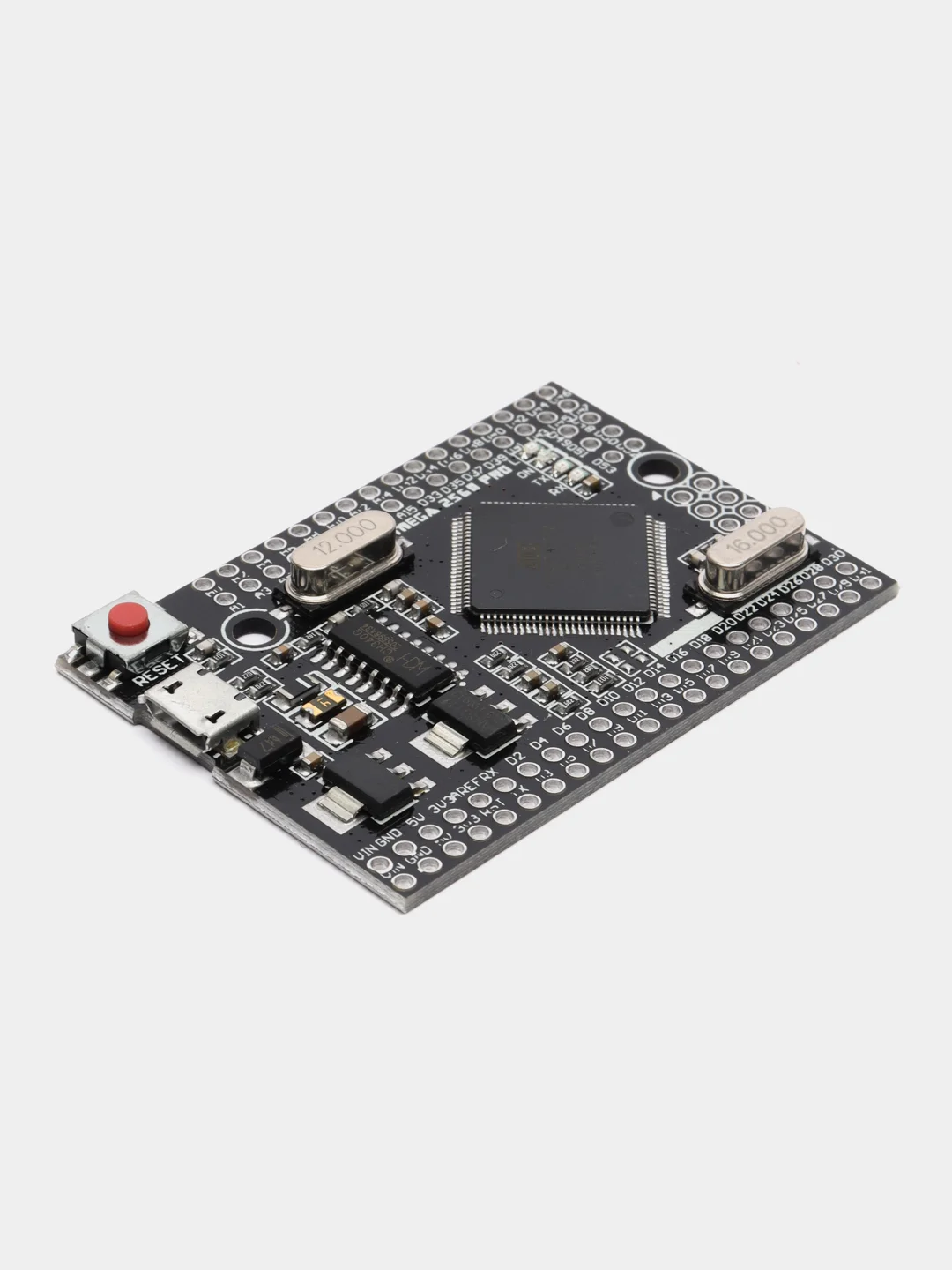

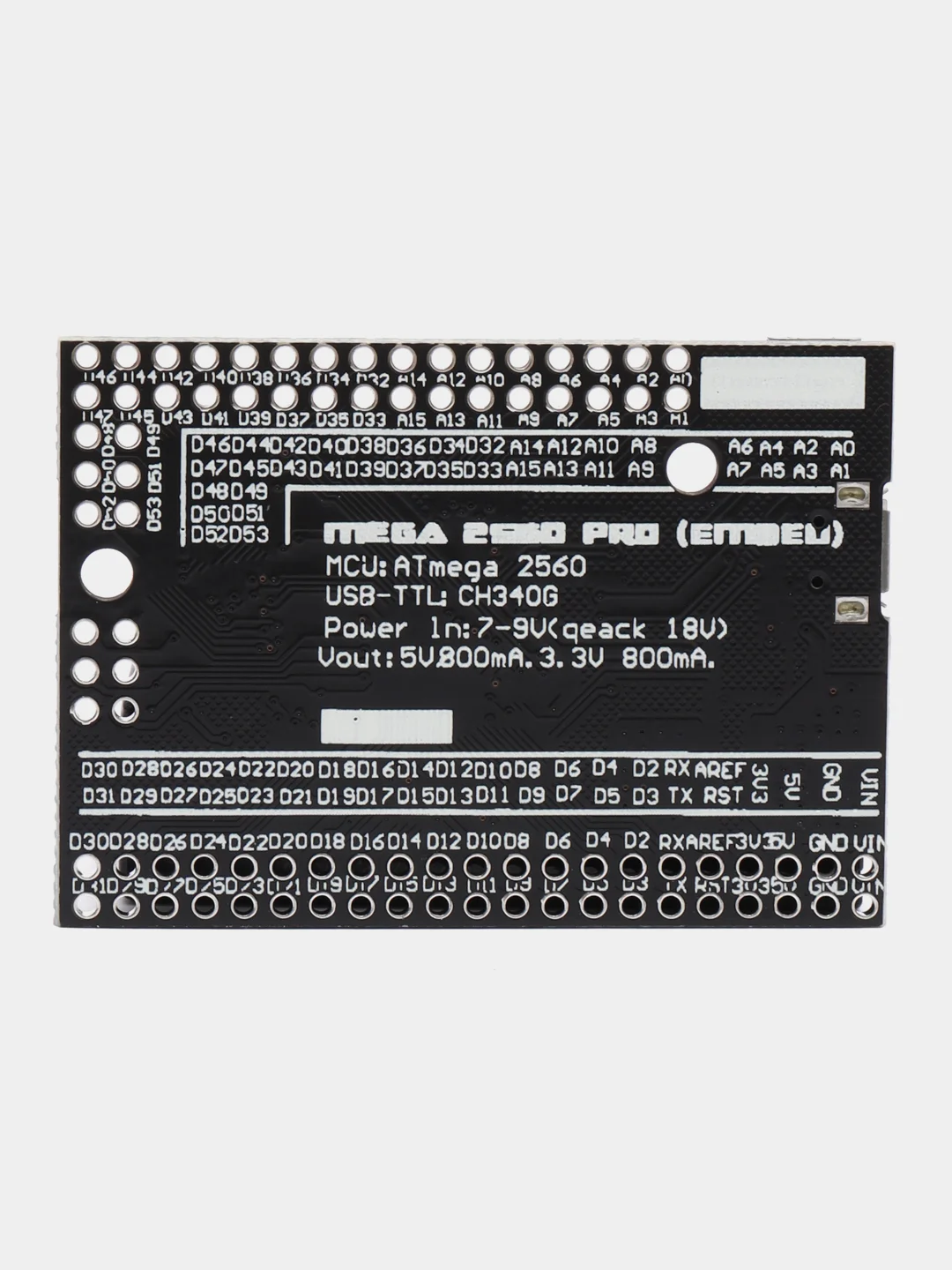

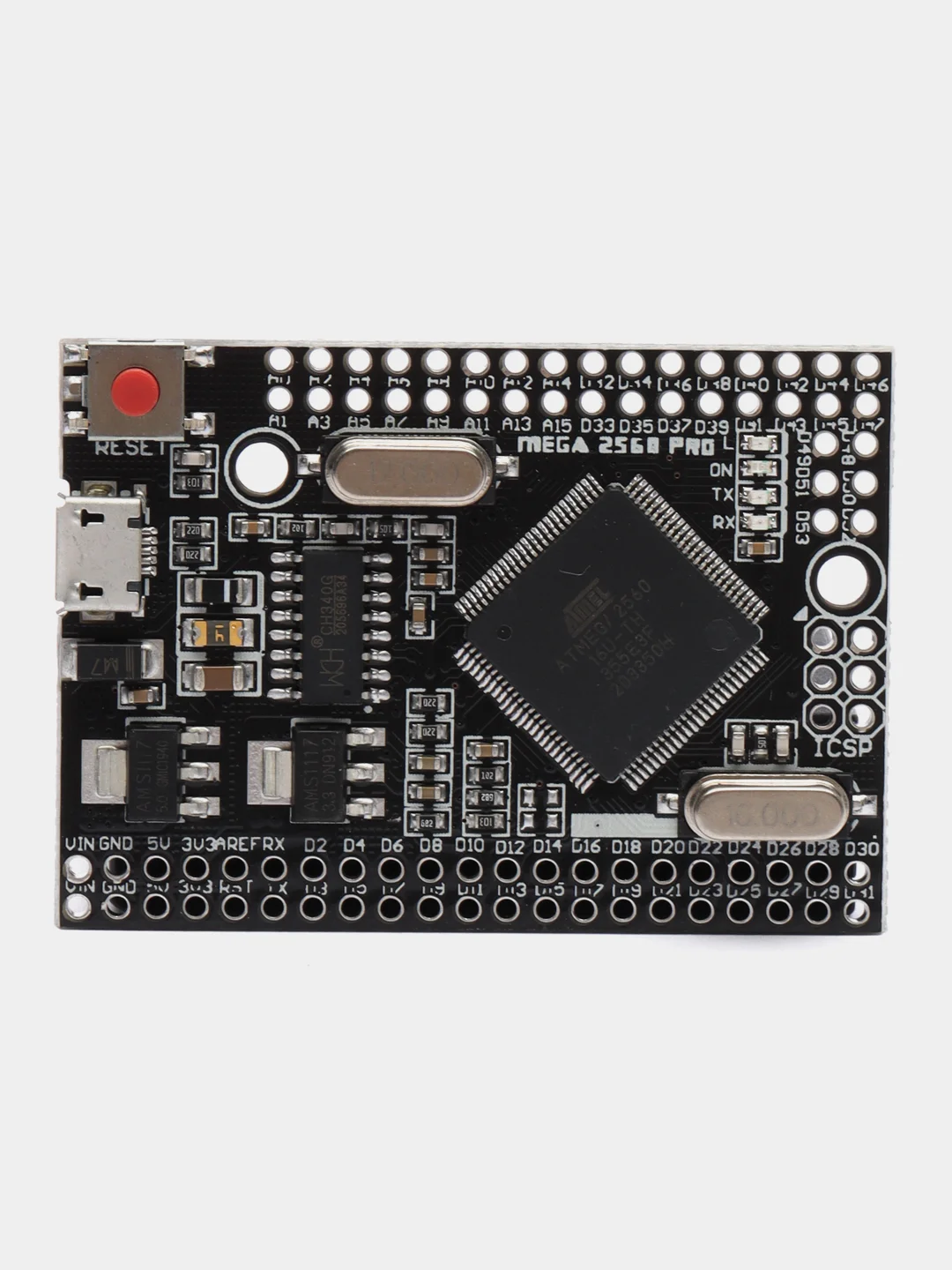

Плата Mega Pro Embed CH340G/ATmega2560 построена на базе микроконтроллера ATmega2560 и USB-UART адаптера CH340. Плата совместима с Arduino Mega 2560.
Плата выполнена в компактном форм-факторе 38×55мм и является отличным решением для разработки проекта на базе ATmega2560.
Функционально данная плата идентична Arduino Mega 2560 и не уступает ей по качеству и стабильности работы. При производстве используются оригинальные микроконтроллеры и высококачественные кварцевые резонаторы на 16МГц.
На плате установлен разъем Micro USB, позволяющий подключить микроконтроллер к компьютеру через USB-UART адаптер CH340.
Питание на плату может подаваться непосредственно через разъем Micro USB, или через соответствующий контакт на плате (Vin). Используемый стабилизатор напряжения работает в диапазоне от 6 до 12В постоянного тока. Максимальная выходная мощность по линии 5В составляет около 800мА, по линии 3.3В — около 800мА.
Технические характеристики
- Модель: MEGA 2560 Pro (Embed)
- Питание: 7 ~ 12В (Vin)
- Рабочее напряжение, уровень логики: 5В
- Микроконтроллер: 8-битный AVR ATmega2560-16U, ATMEL
- Производительность: до 16 миллионов команд в секунду
- Тактовая частота: 16 МГц
- ОЗУ-память: 8 КБайт, для временных данных приложения
- Флеш-память: 256 КБайт, для хранения кода программы
- EEPROM-память: 4 КБайт, для постоянных данных приложения
- Входы/выходы общего назначения: 70
- Цифровые входы/выходы: 54
- Аналоговые входы: 16, разрядность АЦП 10 бит
- ШИМ выходы: 15, разрядность 8 бит
- Максимальный ток на входе/выходе: 40 мА, рекомендуемый: 20мА
- Максимальный ток на выходе 3.3 В: 50 мА
- Программные интерфейсы: GPIO, 4хUART, I2C, SPI
- Физическая кнопка сброса "Reset"
- Светодиодная индикация: наличие питания, статус вывода D13, сигналы USB-UART
- USB-TTL преобразователь: CH340G
- USB-порт: гнездо microUSB 2.0, тип B
- Размеры: 54 х 38 х 5.5 мм
- Вес: 8 гр
- Монтажные отверстия: 2 х 3.2 мм
