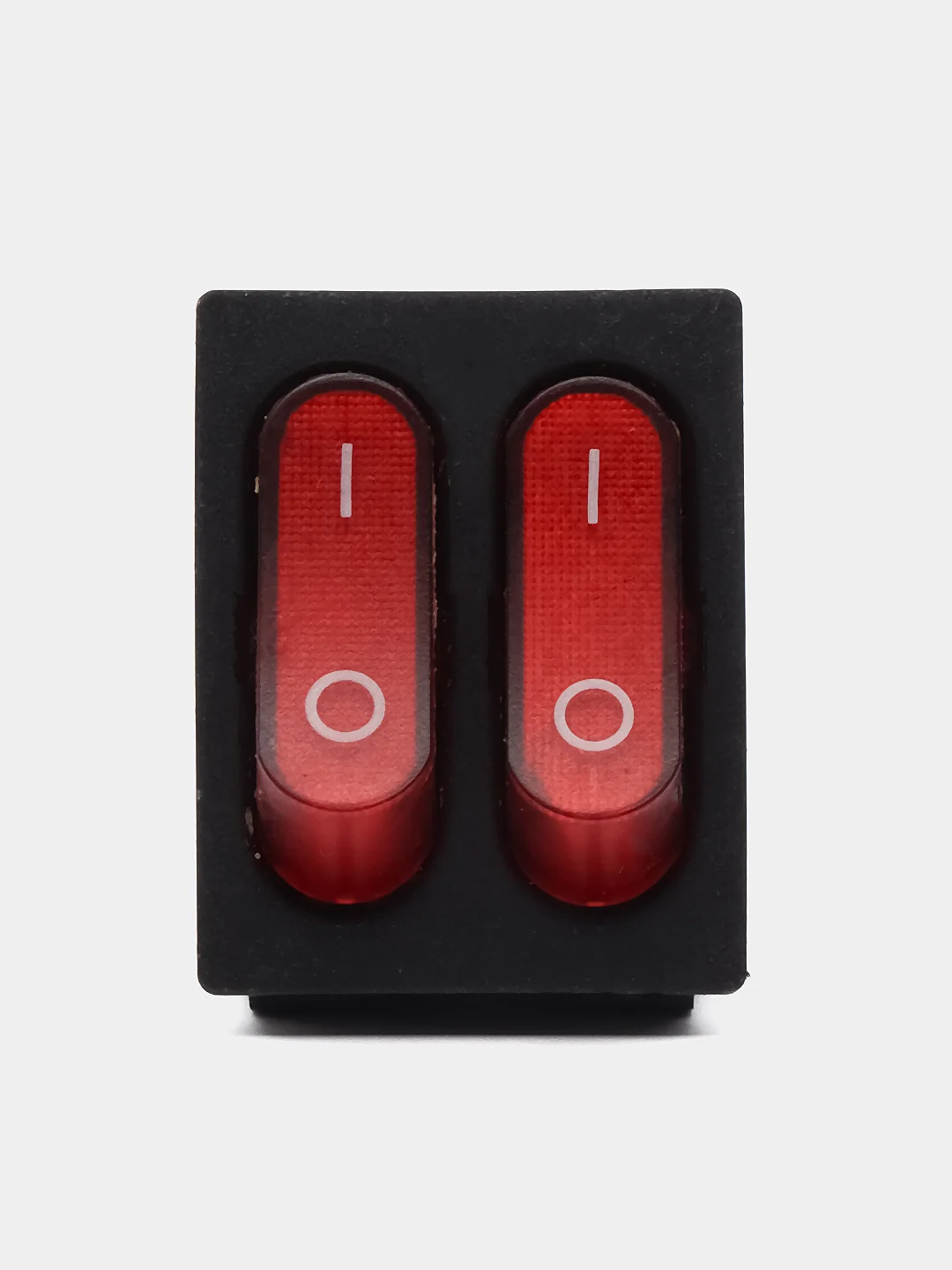

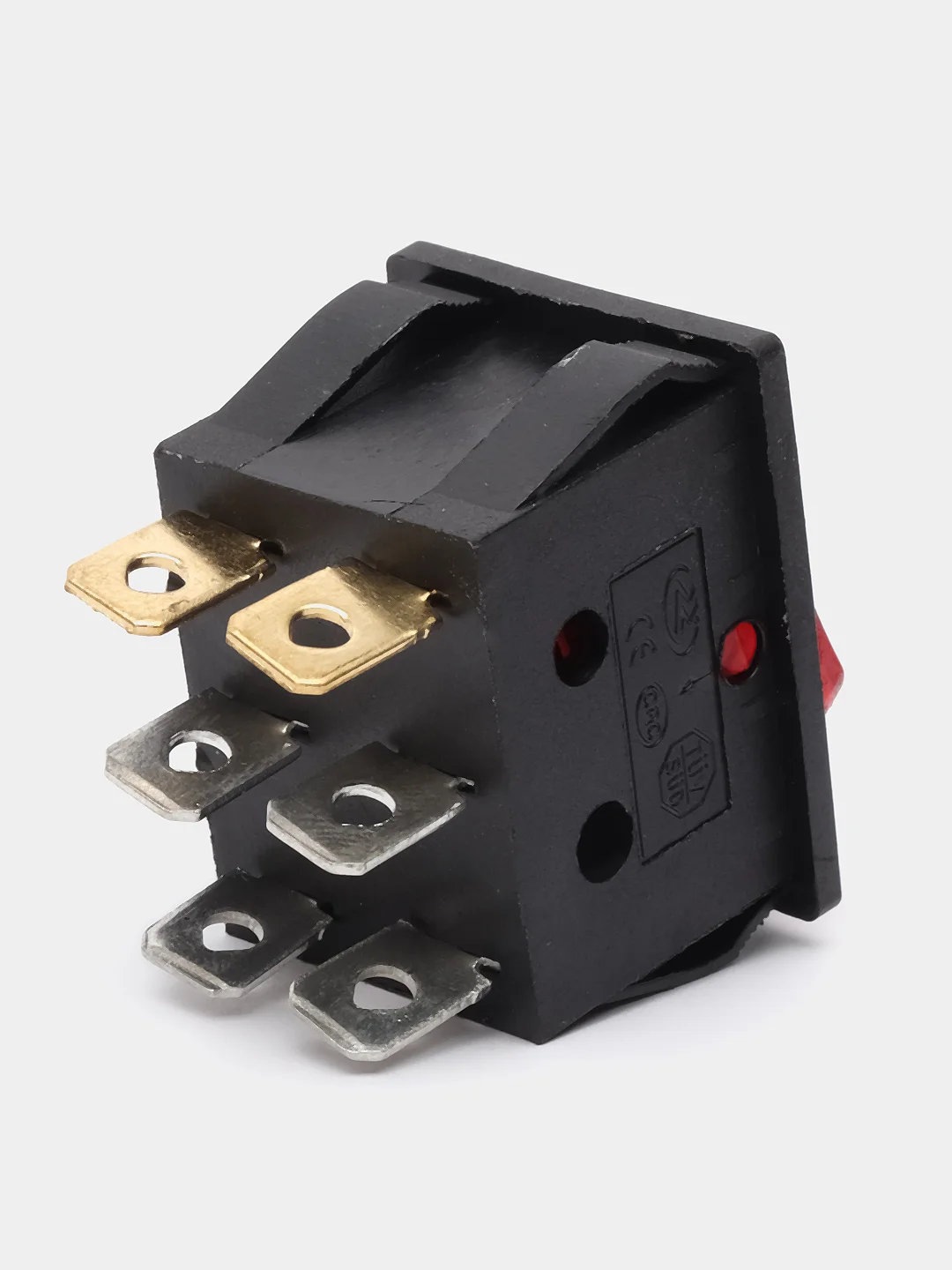

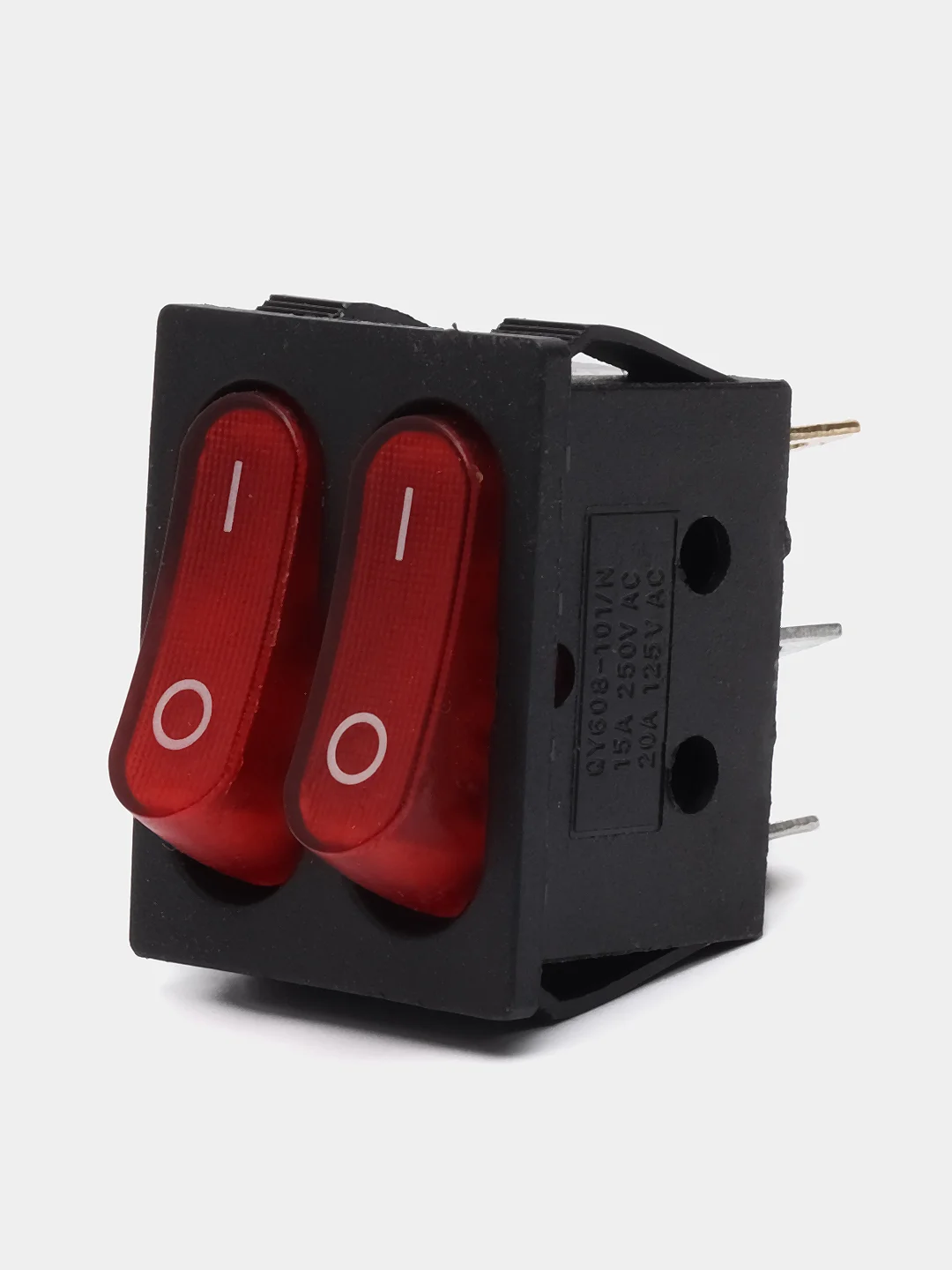

Клавишный переключатель ON-OFF, 2 клавиши красные, 6 контактов, подсветка
Клавишный переключатель ON-OFF, 2 клавиши красные, 6 контактов, подсветка
Описание
Клавишный переключатель ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Количество циклов коммутации (электро), не менее 10000
Форма клавиши прямоугольник тип C (вогнутая)
Высота, мм 31.3 (по лицевой планке)
Ширина, мм 24.3
Номинальный ток, А 5 А
Глубина, мм 31.5 (без клавиши)
Диапазон рабочих температур, °C -25…+85
Максимальный ток, А 15 (20)
Сопротивление изоляции, МОм, не менее 100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В 125 / 250 (AС)
Контактное сопротивление, мОм, не более 35
Размер установочного отверстия, мм 21.5 х 28.5
Диэлектрическая прочность, В 1500 (50 Гц, 1 мин.)
Вес брутто 23.60
Схема переключения ON-OFF, DPDT
Цвет: клавиша/ корпус красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов) 3 (2+1 подсветка) / 2 (6P)
Тип подсветки неоновая, 250 ВХарактеристики
