Описание

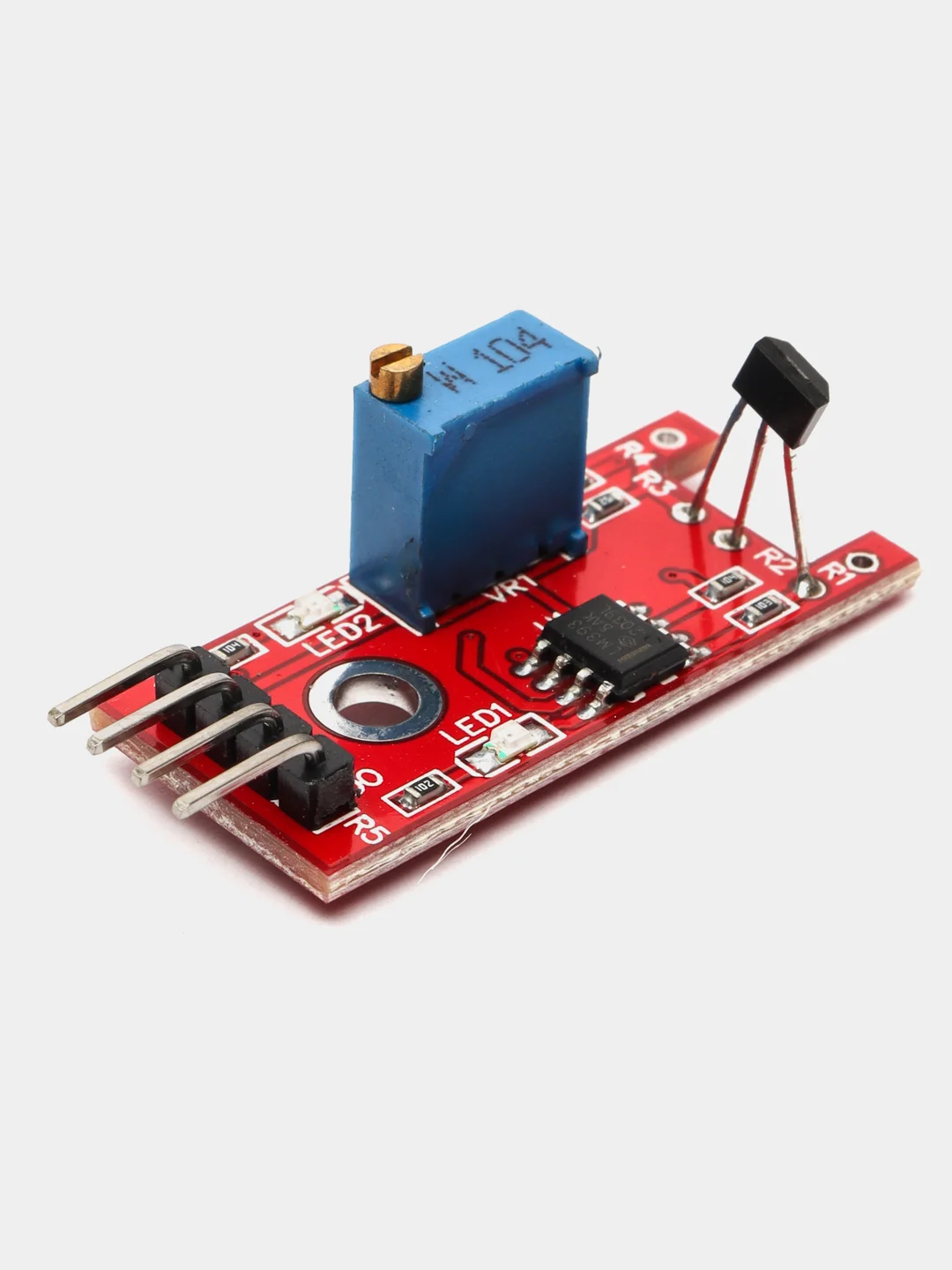

Ардуино модуль KY-024 - это биполярный, линейный датчик Холла SS49E, подключенный к компаратору LM393 для формирования цифрового TTL выхода. Подстроечным резистором на модуле можно регулировать чувствительность. А светодиодный индикатор показывает срабатывание, когда датчик Холла реагирует на магнитное поле постоянного магнита или электромагнита.
А так же на плате есть аналоговый выход, для измерения магнитного поля в мВ/Гс. Микросхема SS49E обладает низким уровнем шума и не требует дополнительных фильтров питания, имеет пониженное потребление тока 6 мА, при питании от источника 5 В.
В проектах Arduino этот сенсор используют для подсчетов оборотов, для определения положения, для магнитных левитронов и т.д.
Схема KY-024
Технические характеристики KY-024
Сенсор магнитного поля: элемент холла SS49E
Напряжение питания: 3 В ... 6 В
Ток потребления: 6 мА
Чувствительность: 1.4 мВ/Гс
Время отклика: 3 мкс
Линейность: 0.7%
Выходной сигнал: цифровой, аналоговый
Чувствительность к магнитному полюсу: биполярный
Светодиодный индикатор срабатывания: да
Светодиодный индикатор питания: да
Диапазон рабочих температур: -40°C ... +100°C
Размеры: 35 x 15 x 10 мм
Вес: 5 г

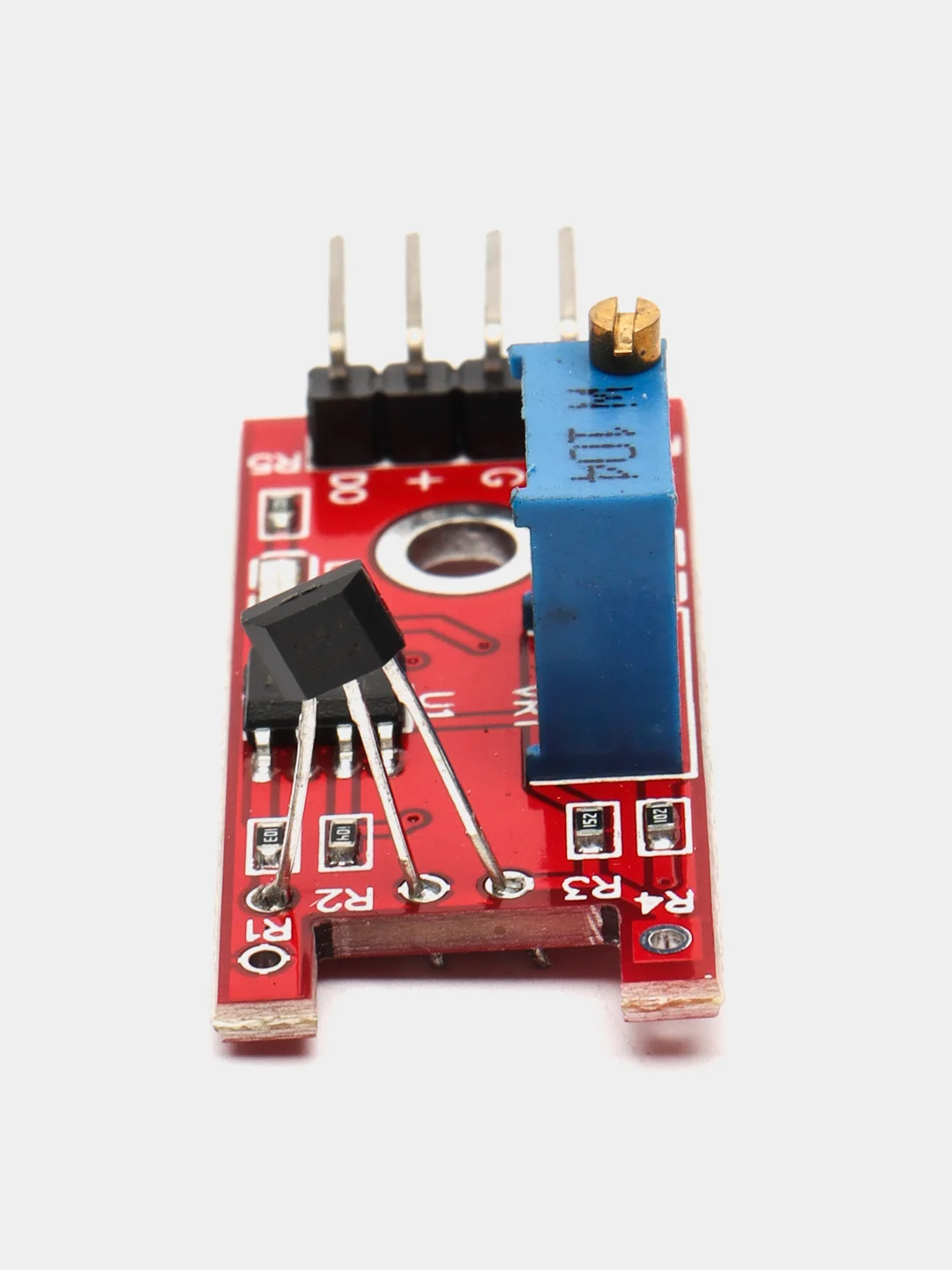

Разъем подключения KY-024
A - 0 Аналоговый выход
G - GND
+ Напряжение питания от 3 В до 6 В
D0 - Цифровой выход
